ISOPRO® IP 120 QQZ

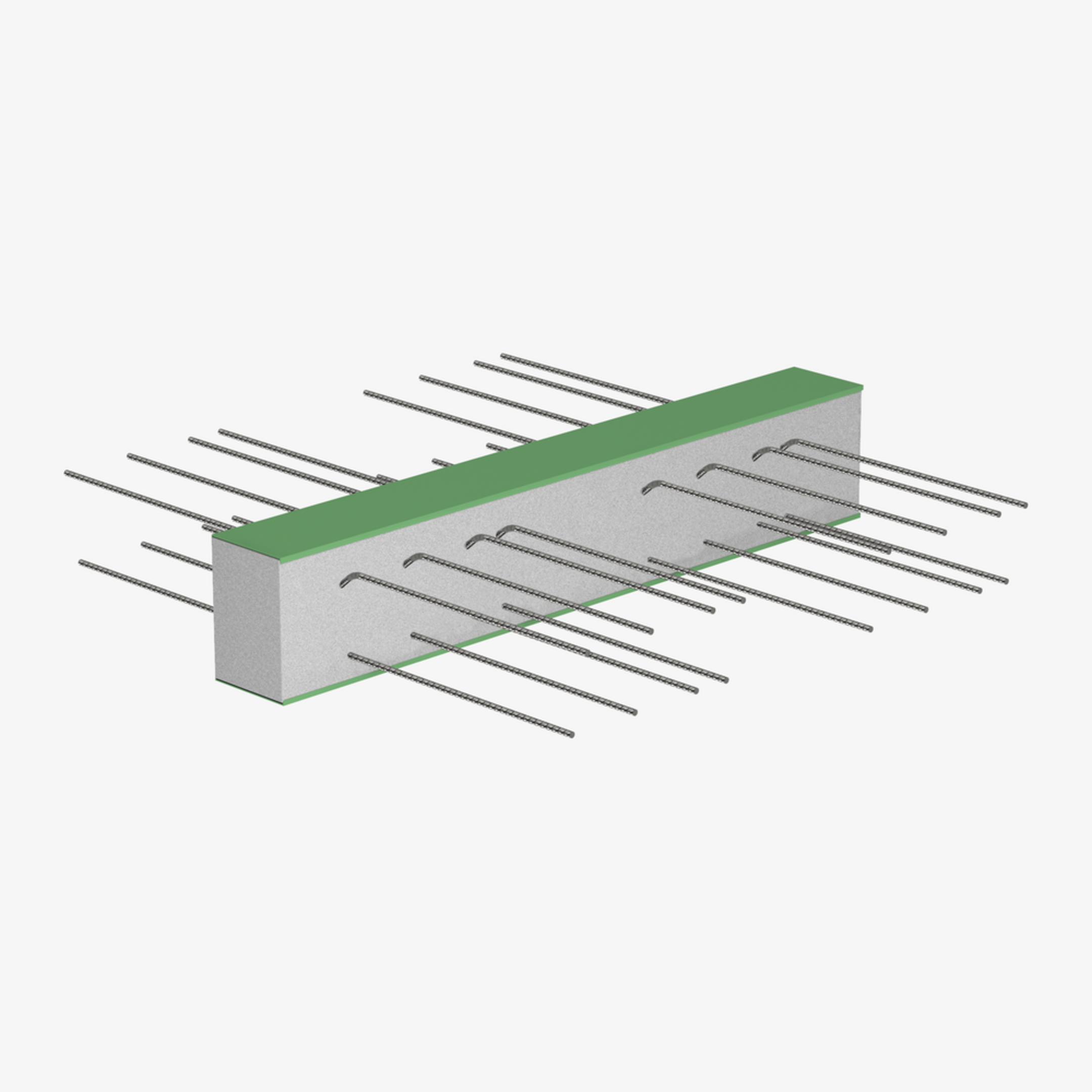

ISOPRO® IP 120 QQZ ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Zum Zwecke der zwängungsfreien Lagerung weist der Artikel keine Druckkomponente auf. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 QQZ für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Typenprüfung ISOPRO® 120 Wärmedämmelement
Der Prüfbericht Nr. 4117/6 weist die Eignung der ISOPRO® Wärmedämmelemente entsprechend den gültigen bautechnischen Bestimmungen nach.

Brandschutz bis REI 120 verfügbar, Halbmeter- und Viertelmeterelemente dabei mit umlaufendem Brandschutz.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Q-Stab deckenseitig: Gebogen

Artikel

Elementlänge

Höhe

Höhe (Bereich)

  • 233800021078
    IP120 QQZ10
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021079
    IP120 QQZ20
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021080
    IP120 QQZ30
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021081
    IP120 QQZ40
    Elementlänge
    1000; 500; 250 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021082
    IP120 QQZ50
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen

Q-Stab deckenseitig: Gerade

Artikel

Elementlänge

Höhe

Höhe (Bereich)

  • 233800021083
    IP120 QQZ60
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021084
    IP120 QQZ70
    Elementlänge
    1000; 500; 250 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021085
    IP120 QQZ80
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 233800021086
    IP120 QQZ90
    Elementlänge
    1000; 500; 250 mm
    Höhe (Bereich)
    170 - 250 mm
    Mehr Informationen
  • 233800021087
    IP120 QQZ100
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    170 - 250 mm
    Mehr Informationen
  • 233800021088
    IP120 QQZ110
    Elementlänge
    1000; 500; 250 mm
    Höhe (Bereich)
    180 - 250 mm
    Mehr Informationen
  • 233800021089
    IP120 QQZ120
    Elementlänge
    1000; 500 mm
    Höhe (Bereich)
    180 - 250 mm
    Mehr Informationen

Details

  • Standardhöhen von 160 mm bis 250 mm verfügbar. Weitere Höhen und Konstruktionen auf Anfrage.
  • 120 mm Dämmstoffdicke für höchsten Wärmeschutz
  • Planungssicherheit durch Europäisch-Technische Bewertung ETA-17-0466 und allgemeine Bauartgenehmigung Z-15.7-354

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    • ru

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    ISOPRO® 120 - Einbauanleitung

    Einbauanleitung für Balkondämmelemente ISOPRO® 120 M, ISOPRO® 120 M P, ISOPRO® 120 Q, ISOPRO® 120 QQ

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 - Einbauanleitung

    Sprache für den Download wählen

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO®

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 19. Mai 2031.

    PDF (1,016.09 KB)

    DownloadDownload

    • de

    • en

    • pl

    Leistungserklärung ISOPRO®

    Leistungserklärung Nr. DOP_ISOPRO_0526_DE

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    Preisliste 2026 Rohbau / Fassade

    Gültig ab 1. Februar 2026

    PDF

    Sprache wählenSprache wählen

    Preisliste 2026 Rohbau / Fassade

    Sprache für den Download wählen

    Planungssoftware ISODESIGN

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120, Version 1.4.4

    ZIP (53.31 MB)

    DownloadDownload

Inklusivzubehör

    Services: Von Planung bis Nutzung

    Wir unterstützen Sie bei jedem Schritt Ihres Bauprojektes. Mit hochwertigen Produkten samt Bemessungssoftware zur optimalen Planung. Kommt der Standard für Ihr Projekt nicht in Frage, konfigurieren unsere Hersteller ein Produkt, das haargenau auf Ihre Bedürfnisse zugeschnitten ist.

    Beratung, Planung & Konstruktion

    Individuelle Lösungen
