ISOPRO® IP 120 QQ

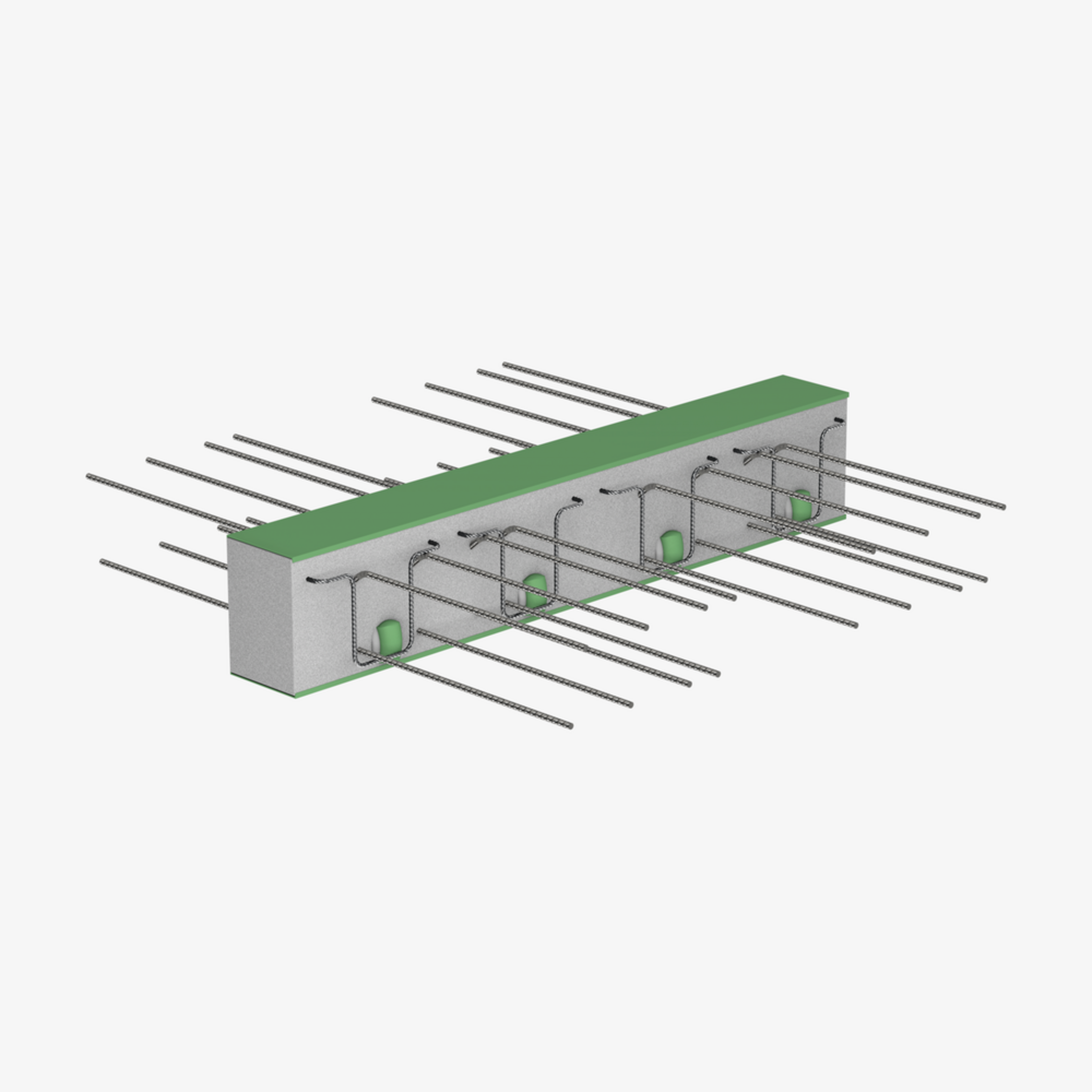

ISOPRO® IP 120 QQ ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen mit abhebenden Lasten. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 QQ für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Q-Stab deckenseitig

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 233700021066
    IP120 QQ10
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.000 kg
    Mehr Informationen
  • 233700021067
    IP120 QQ20
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.500 kg
    Mehr Informationen
  • 233700021068
    IP120 QQ30
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    5.000 kg
    Mehr Informationen
  • 233700021069
    IP120 QQ40
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    5.500 kg
    Mehr Informationen
  • 233700021070
    IP120 QQ50
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    7.000 kg
    Mehr Informationen
  • 233700021071
    IP120 QQ60
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    9.000 kg
    Mehr Informationen
  • 233700021072
    IP120 QQ70
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    9.000 kg
    Mehr Informationen
  • 233700021073
    IP120 QQ80
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    15.000 kg
    Mehr Informationen
  • 233700021074
    IP120 QQ90
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    15.000 kg
    Mehr Informationen
  • 233700021075
    IP120 QQ100
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    24.000 kg
    Mehr Informationen
  • 233700021076
    IP120 QQ110
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    24.000 kg
    Mehr Informationen
  • 233700021077
    IP120 QQ120
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    26.000 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
  • Europäische Technische Bewertung ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    ISOPRO® 120 - Einbauanleitung

    Einbauanleitung für Balkondämmelemente ISOPRO® 120 M, ISOPRO® 120 M P, ISOPRO® 120 Q, ISOPRO® 120 QQ

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 - Einbauanleitung

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF (3.85 MB)

    DownloadDownload

Inklusivzubehör

    Services: Von Planung bis Nutzung

    Wir unterstützen Sie bei jedem Schritt Ihres Bauprojektes. Mit hochwertigen Produkten samt Bemessungssoftware zur optimalen Planung. Kommt der Standard für Ihr Projekt nicht in Frage, konfigurieren unsere Hersteller ein Produkt, das haargenau auf Ihre Bedürfnisse zugeschnitten ist.

    Beratung, Planung & Konstruktion

    Individuelle Lösungen
