HED-S

Querkraftdorn

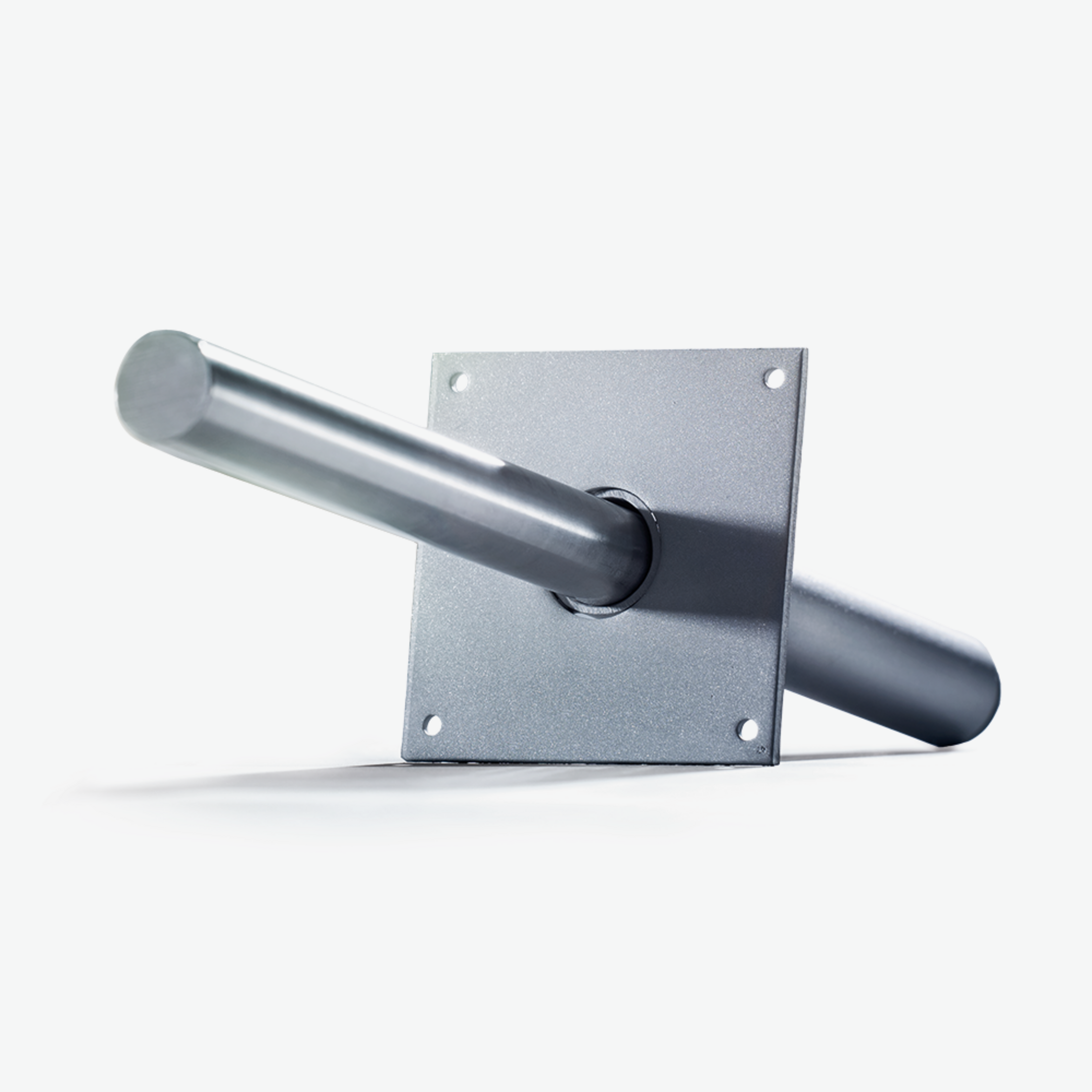

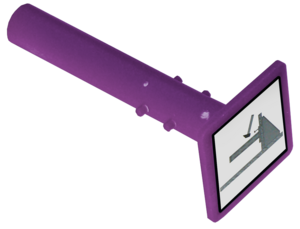

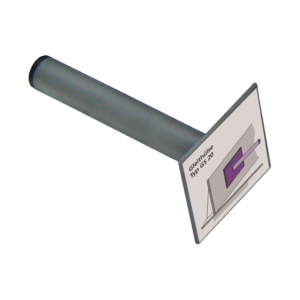

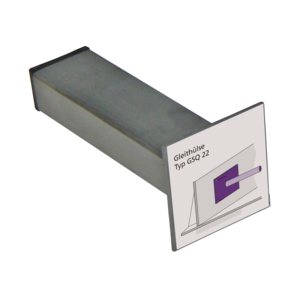

Der Querkraftdorn HED-S besteht aus einem feuerverzinkten oder Edelstahl-Dorn und einer Hülse. Die Kombination mit der Edelstahl-Gleithülse GS/GSQ oder der Kunststoff-Gleithülse GK erlaubt eine Verschiebung des Dorns senkrecht zur Fuge und die Übertragung von Querkräften in Längs- und/oder Querrichtung. Der Querkraftdorn HED-S ist in den Standardlängen 300 bis 500 mm für verschiedene Durchmesser erhältlich. Beispielsweise kann er Bemessungswiderstände der Stahltragfähigkeit bis 17,5 kN für Fugenbreiten bis zu 40 mm aufnehmen. Weitere Längen und Durchmesser sind auf Anfrage erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

L

Länge

D

Durchmesser

G

Gewicht je Lagermengeneinheit
  • 550100003854
    Querkraftdorn HED-S 20/500 A4
    Länge
    500 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    1.250 kg
    Mehr Informationen
  • 550100003855
    Querkraftdorn HED-S 20/500 GV
    Länge
    500 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    1.250 kg
    Mehr Informationen
  • 550100003856
    Querkraftdorn HED-S 20/300 A4
    Länge
    300 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    0.750 kg
    Mehr Informationen
  • 550100003857
    Querkraftdorn HED-S 20/300 GV
    Länge
    300 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    0.750 kg
    Mehr Informationen
  • 550100003860
    Querkraftdorn HED-S 22/500 A4
    Länge
    500 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    1.500 kg
    Mehr Informationen
  • 550100003861
    Querkraftdorn HED-S 22/500 GV
    Länge
    500 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    1.500 kg
    Mehr Informationen
  • 550100003862
    Querkraftdorn HED-S 22/300 A4
    Länge
    300 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    0.900 kg
    Mehr Informationen
  • 550100003863
    Querkraftdorn HED-S 22/300 GV
    Länge
    300 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    0.900 kg
    Mehr Informationen
  • 550100003866
    Querkraftdorn HED-S 25/500 A4
    Länge
    500 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen
  • 550100003867
    Querkraftdorn HED-S 25/500 GV
    Länge
    500 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen
  • 550100003868
    Querkraftdorn HED-S 25/300 A4
    Länge
    300 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.150 kg
    Mehr Informationen
  • 550100003869
    Querkraftdorn HED-S 25/300 GV
    Länge
    300 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.150 kg
    Mehr Informationen
  • 550100003872
    Querkraftdorn HED-S 30/500 A4
    Länge
    500 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    2.800 kg
    Mehr Informationen
  • 550100003873
    Querkraftdorn HED-S 30/500 GV
    Länge
    500 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    2.800 kg
    Mehr Informationen
  • 550100003874
    Querkraftdorn HED-S 30/350 A4
    Länge
    350 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen
  • 550100003875
    Querkraftdorn HED-S 30/350 GV
    Länge
    350 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen

Details

  • Gleichmäßige Übertragung kleiner bis mittlerer Querkräfte über Bauwerksfugen zur Vermeidung von Versetzungen und Rissen
  • Für Bewegungen in Längs- und/oder Querrichtung geeignet
  • Keine Sprengwirkungen im Beton
  • Kein Durchbohren der Schalung oder nachträgliches Betonbohren bei Verwendung von Gleithülsen erforderlich
  • Optimale Verdrehsicherung während der Betonage
  • Feuerbeständig in Kombination mit den Brandschutzmanschetten BRM oder BRMQ
  • Aufnahme von Querverschiebungen der Platten durch spezielle Gleithülsen aus Kunststoff oder Edelstahl
  • Montagefreundlich
  • Effizienter Korrosionsschutz
