Art.-Nr. GVD 30S

Gitterbahnverbinder

Gitterbahn-Verbinder

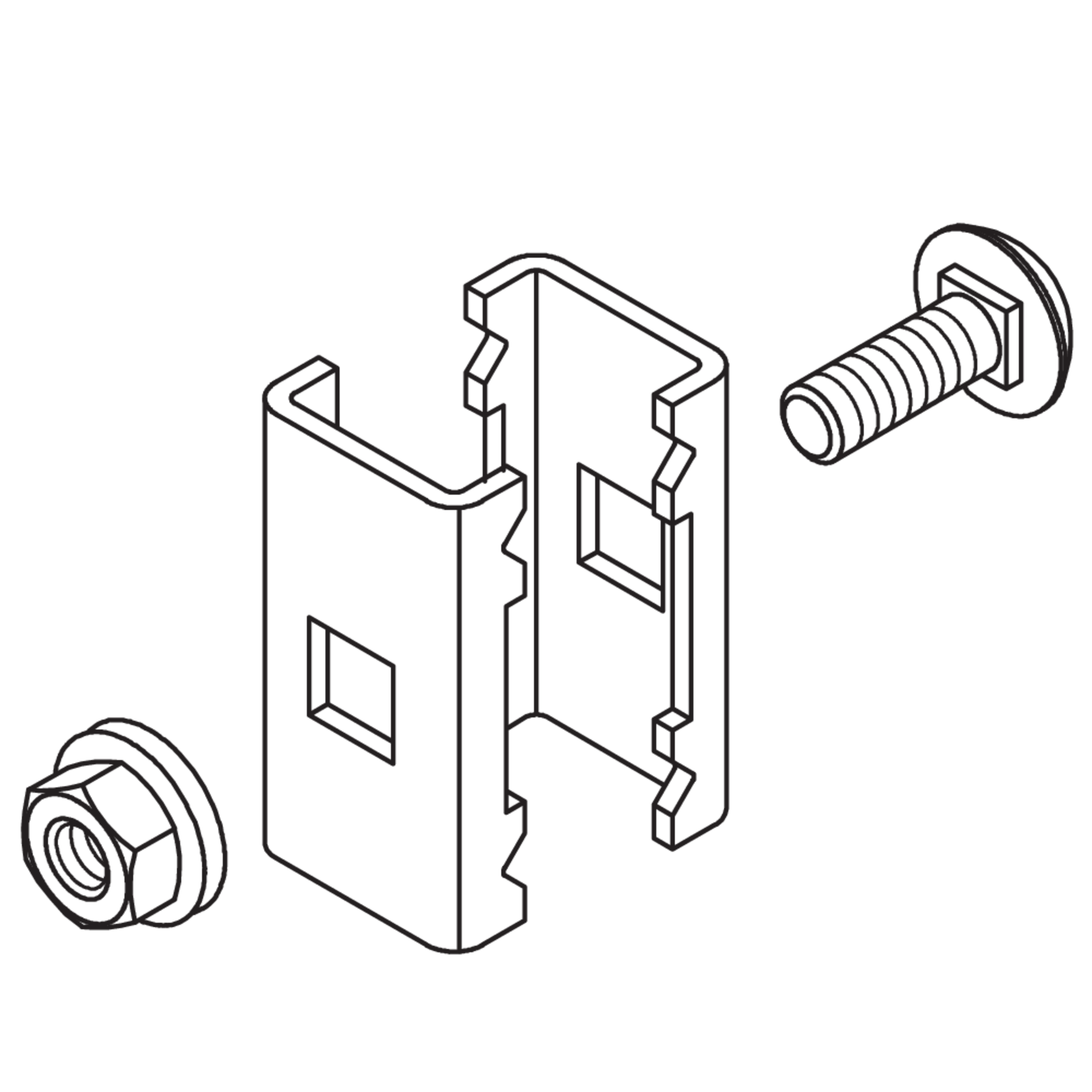

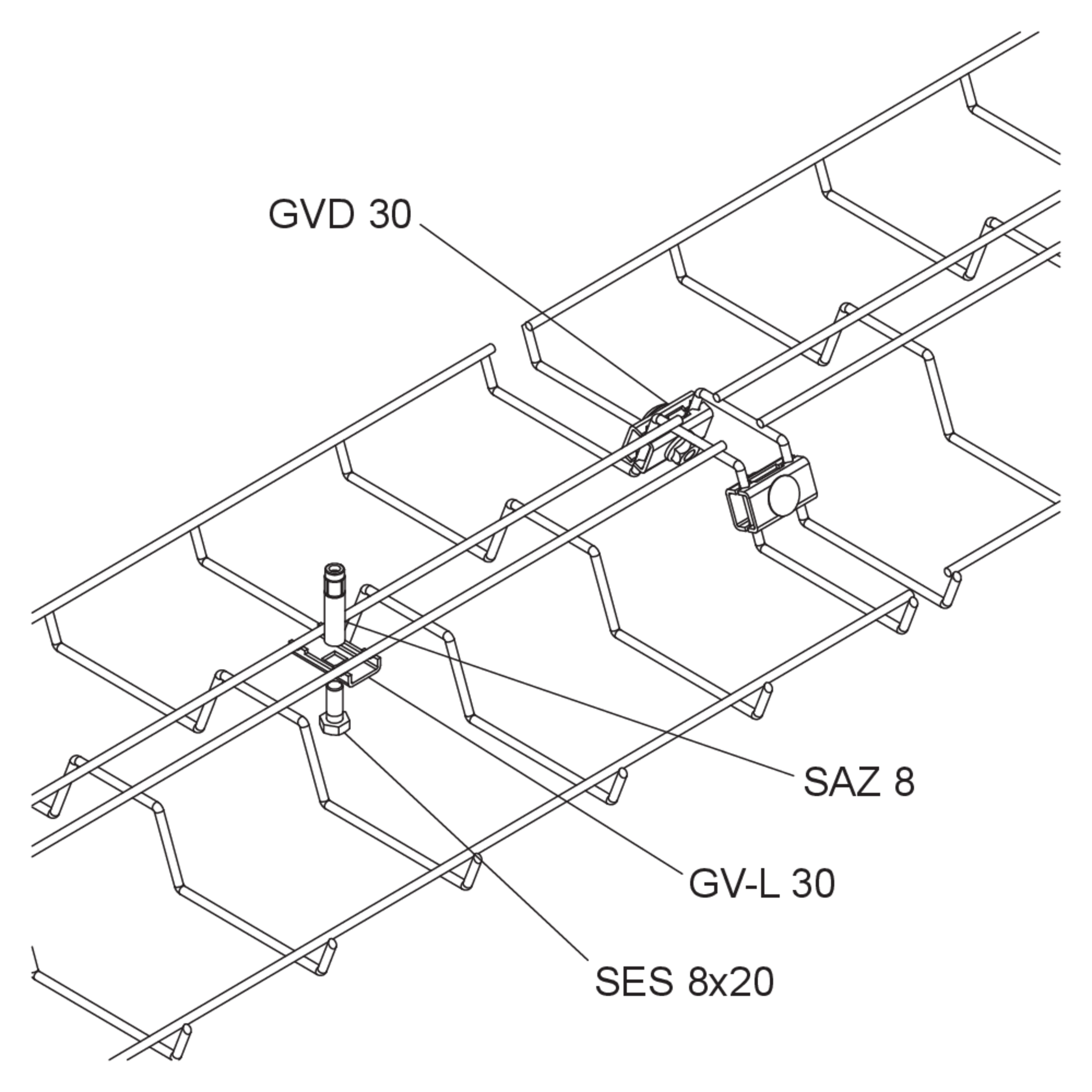

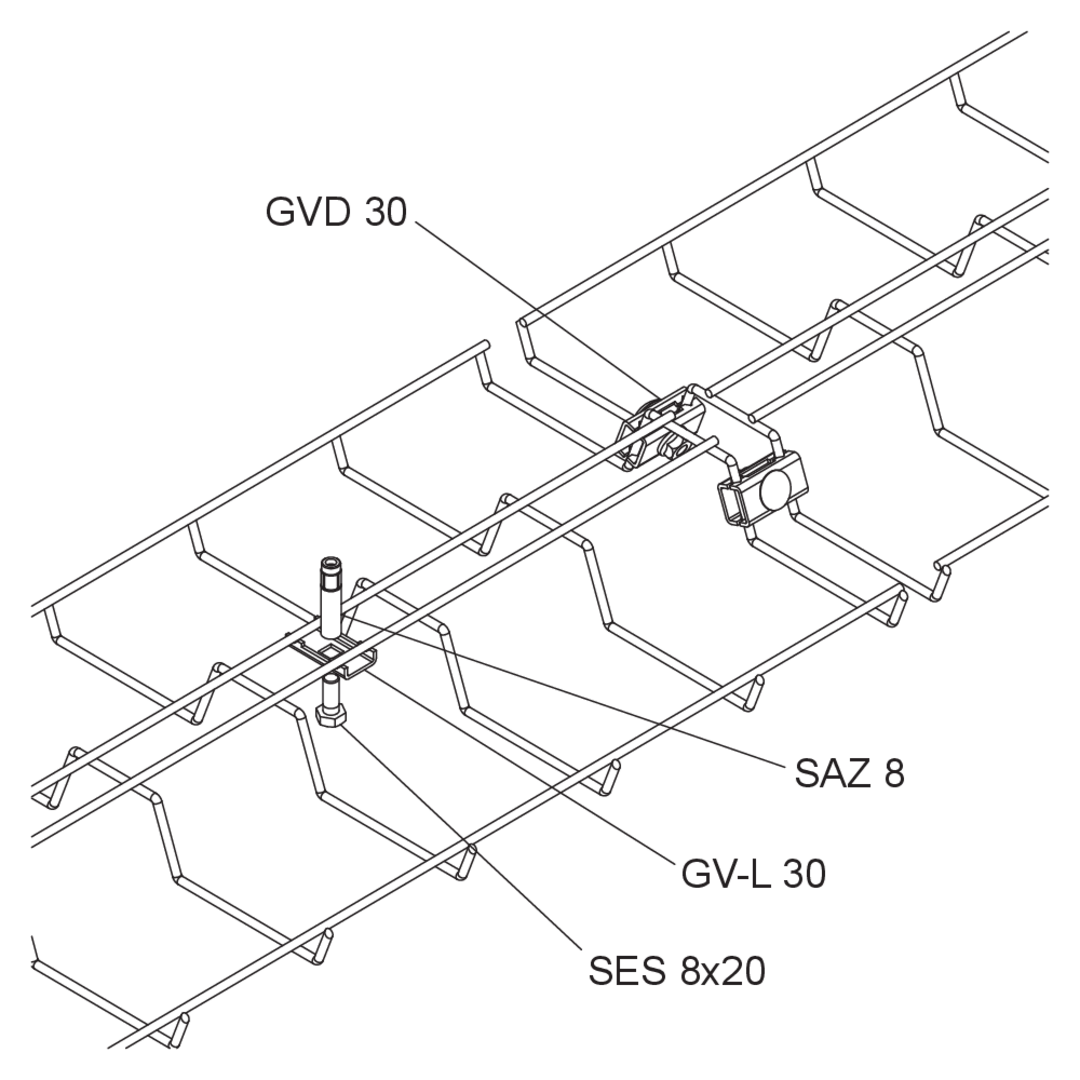

Mit den Gitterbahn-Verbindern GVD 30 lassen sich Gitterbahnen des Typs GTDW schnell und einfach in gerader Richtung montieren. Aber auch bei horizontalen Richtungsänderungen (Abzweigen) von Gitterbahnen G, GI und GTD kommt der Gitterbahn-Verbinder zum Einsatz. Der GVD 30 ist ein Set aus zwei Gitterbahn-Verbindern GV-L 30 sowie Flachrundschraube und Mutter. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
GVD 30S
Höhe
41 mm
Breite
22 mm
Länge
16 mm
Gewicht je Lagermengeneinheit
0.055 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • GVD 30S
    Gitterbahnverbinder
    Höhe
    41 mm
    Breite
    22 mm
    Länge
    16 mm
    Gewicht je Lagermengeneinheit
    0.055 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • GVD 30F
    Gitterbahnverbinder
    Höhe
    41 mm
    Breite
    22 mm
    Länge
    16 mm
    Gewicht je Lagermengeneinheit
    0.054 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • GVD 30GV
    Gitterbahnverbinder
    Höhe
    41 mm
    Breite
    22 mm
    Länge
    16 mm
    Gewicht je Lagermengeneinheit
    0.055 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • GVD 30E
    Gitterbahnverbinder
    Höhe
    41 mm
    Breite
    22 mm
    Länge
    16 mm
    Gewicht je Lagermengeneinheit
    0.052 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • GVD 30E4
    Gitterbahnverbinder
    Höhe
    41 mm
    Breite
    22 mm
    Länge
    16 mm
    Gewicht je Lagermengeneinheit
    0.052 kg
    Inklusivzubehör
    Mehr Informationen
