FERBOX® B05

Zweireihiger Rückbiegeanschluss

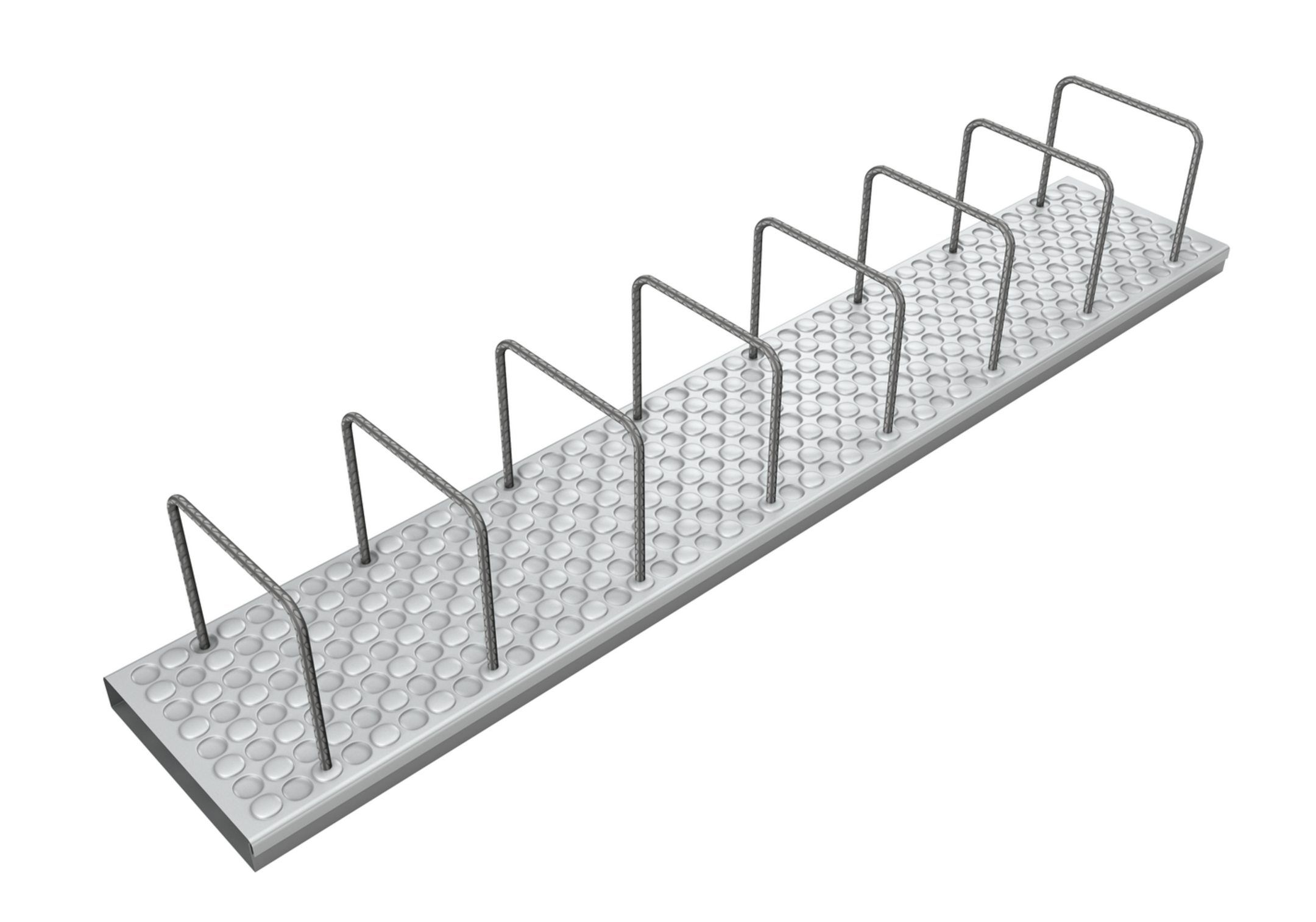

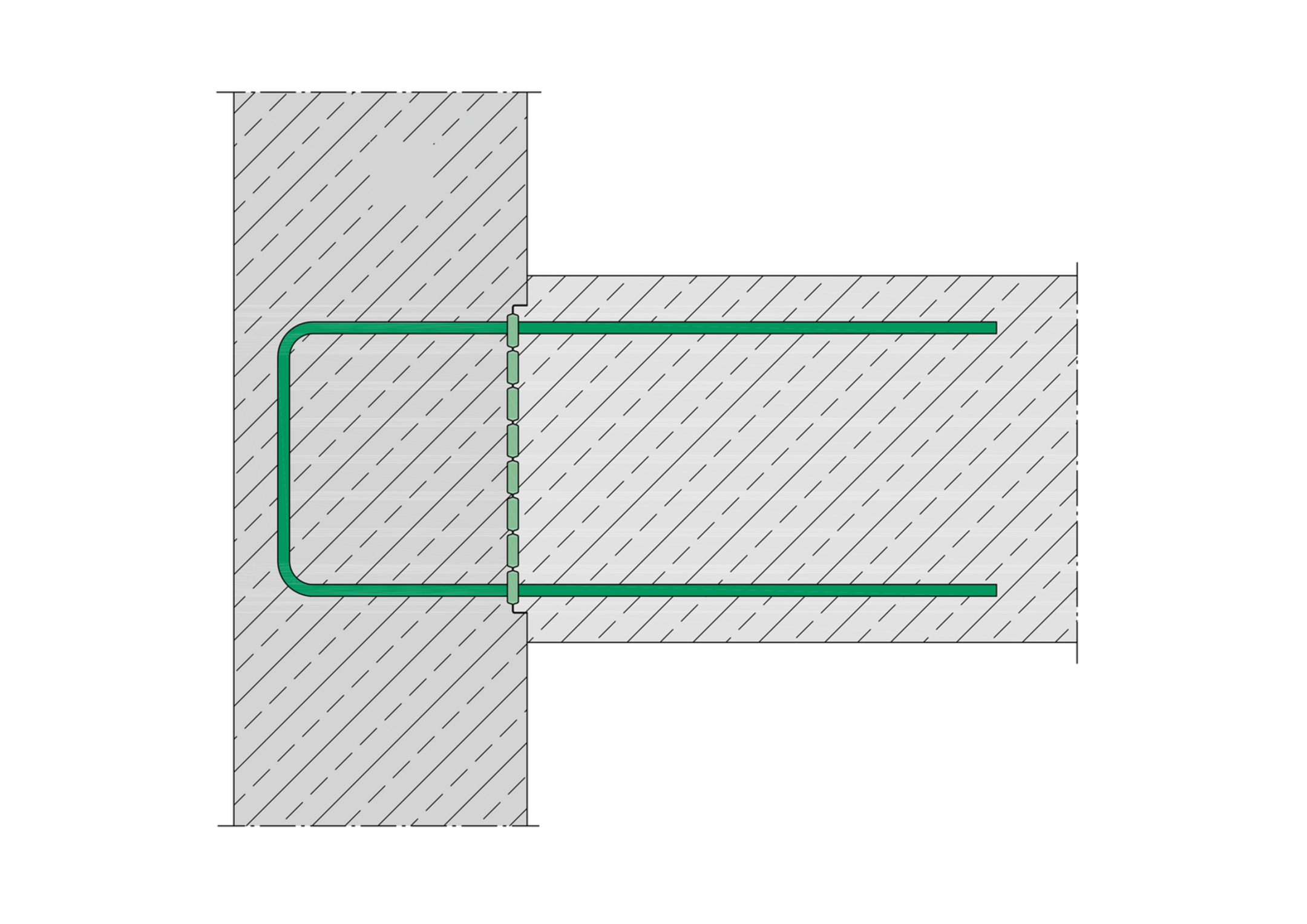

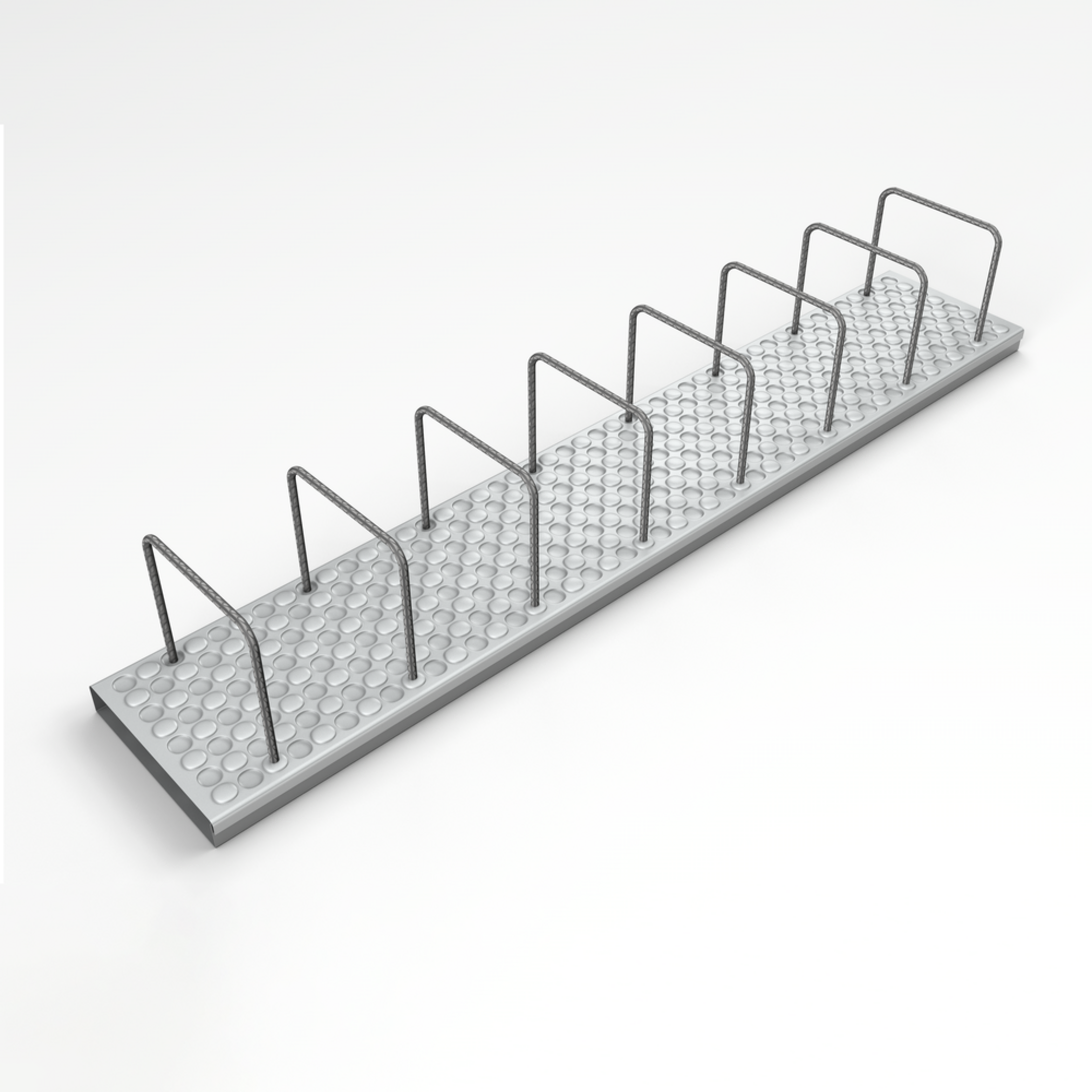

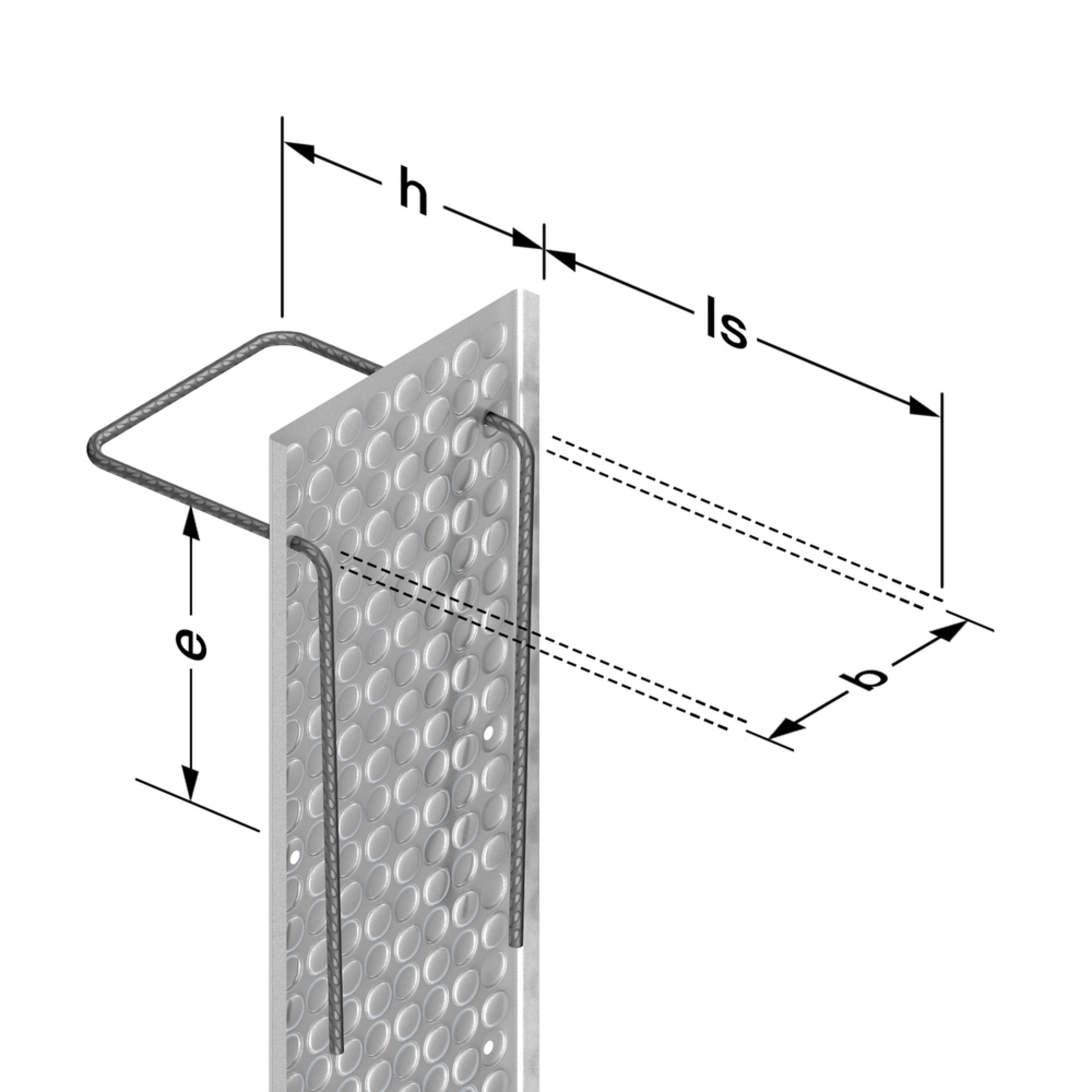

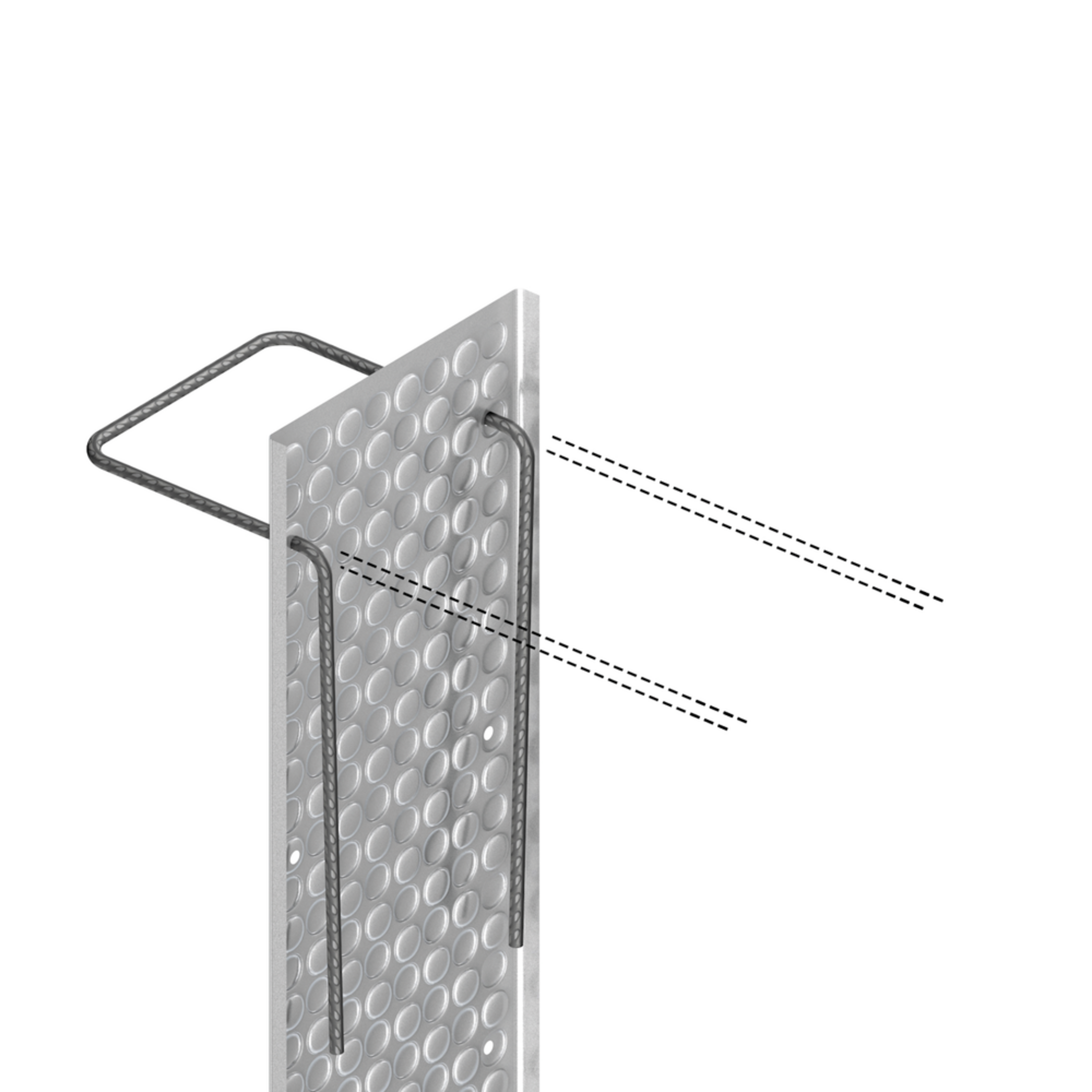

Die zweireihigen Rückbiegeanschlüsse FERBOX® B05 dienen dem kraftschlüssigen Verbinden und Bewehren von Stahlbetonteilen zweier Betonierabschnitte. Sie sind Lösungen für Wandstärken ab 145 mm, bei 30 mm Betondeckung und weisen die höchste Fugenkategorie "verzahnt" in Quer- und Längsrichtung auf. Ihr genoppter Verwahrkasten und ihr Deckel sind aus verzinktem Blech und die Bewehrungsbügel aus B500 B oder Edelstahl gefertigt. Die Bügel haben für den ersten Betonierabschnitt eine U-Form. Erhältlich sind sie in 800 oder 1.200 mm Kastenlänge, mit einer Breite von 110 bis 260 mm und einem Standarddurchmesser der Stäbe von 8 bis 12 mm. Ausgewählte Ausführungen und Sonderlösungen sind auf Anfrage erhältlich.

Europäische Technische Bewertung: ETA-20/0842
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Ab Wandbreite

G

Gewicht je Lagermengeneinheit

  • 512100021970
    Ferb B05 110 08 200 1.20
    Ab Wandbreite
    145 mm
    Gewicht je Lagermengeneinheit
    3,948 kg
    Mehr Informationen
  • 512100021971
    Ferb B05 110 10 150 1.20
    Ab Wandbreite
    145 mm
    Gewicht je Lagermengeneinheit
    7,056 kg
    Mehr Informationen
  • 512100021974
    Ferb B05 110 12 200 1.20
    Ab Wandbreite
    145 mm
    Gewicht je Lagermengeneinheit
    8,328 kg
    Mehr Informationen
  • 512100021977
    Ferb B05 135 08 200 1.20
    Ab Wandbreite
    170 mm
    Gewicht je Lagermengeneinheit
    4,392 kg
    Mehr Informationen
  • 512100021979
    Ferb B05 135 10 150 1.20
    Ab Wandbreite
    170 mm
    Gewicht je Lagermengeneinheit
    7,560 kg
    Mehr Informationen
  • 512100021980
    Ferb B05 135 10 200 1.20
    Ab Wandbreite
    170 mm
    Gewicht je Lagermengeneinheit
    6,156 kg
    Mehr Informationen
  • 512100021983
    Ferb B05 135 12 200 1.20
    Ab Wandbreite
    170 mm
    Gewicht je Lagermengeneinheit
    8,928 kg
    Mehr Informationen
  • 512100021984
    Ferb B05 160 08 100 1.20
    Ab Wandbreite
    195 mm
    Gewicht je Lagermengeneinheit
    7,152 kg
    Mehr Informationen
  • 512100021986
    Ferb B05 160 08 200 1.20
    Ab Wandbreite
    195 mm
    Gewicht je Lagermengeneinheit
    4,596 kg
    Mehr Informationen
  • 512100021987
    Ferb B05 160 10 100 1.20
    Ab Wandbreite
    195 mm
    Gewicht je Lagermengeneinheit
    10,692 kg
    Mehr Informationen
  • 512100021989
    Ferb B05 160 10 200 1.20
    Ab Wandbreite
    195 mm
    Gewicht je Lagermengeneinheit
    6,396 kg
    Mehr Informationen
  • 512100021992
    Ferb B05 160 12 200 1.20
    Ab Wandbreite
    195 mm
    Gewicht je Lagermengeneinheit
    9,228 kg
    Mehr Informationen
  • 512100021998
    Ferb B05 185 10 200 1.20
    Ab Wandbreite
    210 mm
    Gewicht je Lagermengeneinheit
    6,624 kg
    Mehr Informationen
  • 512100022001
    Ferb B05 185 12 200 1.20
    Ab Wandbreite
    210 mm
    Gewicht je Lagermengeneinheit
    9,528 kg
    Mehr Informationen
  • 512100022002
    Ferb B05 210 08 100 1.20
    Ab Wandbreite
    245 mm
    Gewicht je Lagermengeneinheit
    7,668 kg
    Mehr Informationen
  • 512100022004
    Ferb B05 210 08 200 1.20
    Ab Wandbreite
    245 mm
    Gewicht je Lagermengeneinheit
    4,992 kg
    Mehr Informationen
  • 512100022006
    Ferb B05 210 10 150 1.20
    Ab Wandbreite
    245 mm
    Gewicht je Lagermengeneinheit
    8,304 kg
    Mehr Informationen
  • 512100022010
    Ferb B05 210 12 200 1.20
    Ab Wandbreite
    245 mm
    Gewicht je Lagermengeneinheit
    9,768 kg
    Mehr Informationen
  • 512100022011
    Ferb B05 235 08 100 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    7,824 kg
    Mehr Informationen
  • 512100022012
    Ferb B05 235 08 150 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    6,060 kg
    Mehr Informationen
  • 512100022013
    Ferb B05 235 08 200 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    5,172 kg
    Mehr Informationen
  • 512100022014
    Ferb B05 235 10 100 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    11,544 kg
    Mehr Informationen
  • 512100022016
    Ferb B05 235 10 200 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    7,044 kg
    Mehr Informationen
  • 512100022017
    Ferb B05 235 12 100 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    17,352 kg
    Mehr Informationen
  • 512100022019
    Ferb B05 235 12 200 1.20
    Ab Wandbreite
    270 mm
    Gewicht je Lagermengeneinheit
    10,020 kg
    Mehr Informationen
  • 512100022020
    Ferb B05 260 08 100 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    9,636 kg
    Mehr Informationen
  • 512100022021
    Ferb B05 260 08 150 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    7,776 kg
    Mehr Informationen
  • 512100022022
    Ferb B05 260 08 200 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    6,840 kg
    Mehr Informationen
  • 512100022023
    Ferb B05 260 10 100 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    13,764 kg
    Mehr Informationen
  • 512100022024
    Ferb B05 260 10 150 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    10,536 kg
    Mehr Informationen
  • 512100022025
    Ferb B05 260 10 200 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    8,916 kg
    Mehr Informationen
  • 512100022027
    Ferb B05 260 12 150 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    14,664 kg
    Mehr Informationen
  • 512100022028
    Ferb B05 260 12 200 1.20
    Ab Wandbreite
    295 mm
    Gewicht je Lagermengeneinheit
    12,096 kg
    Mehr Informationen

Details

  • Europaweit zugelassen mit ETA-20/0842
  • Typengeprüft nach DIN EN 1992-1-1
  • KOMO-Zertifikat
