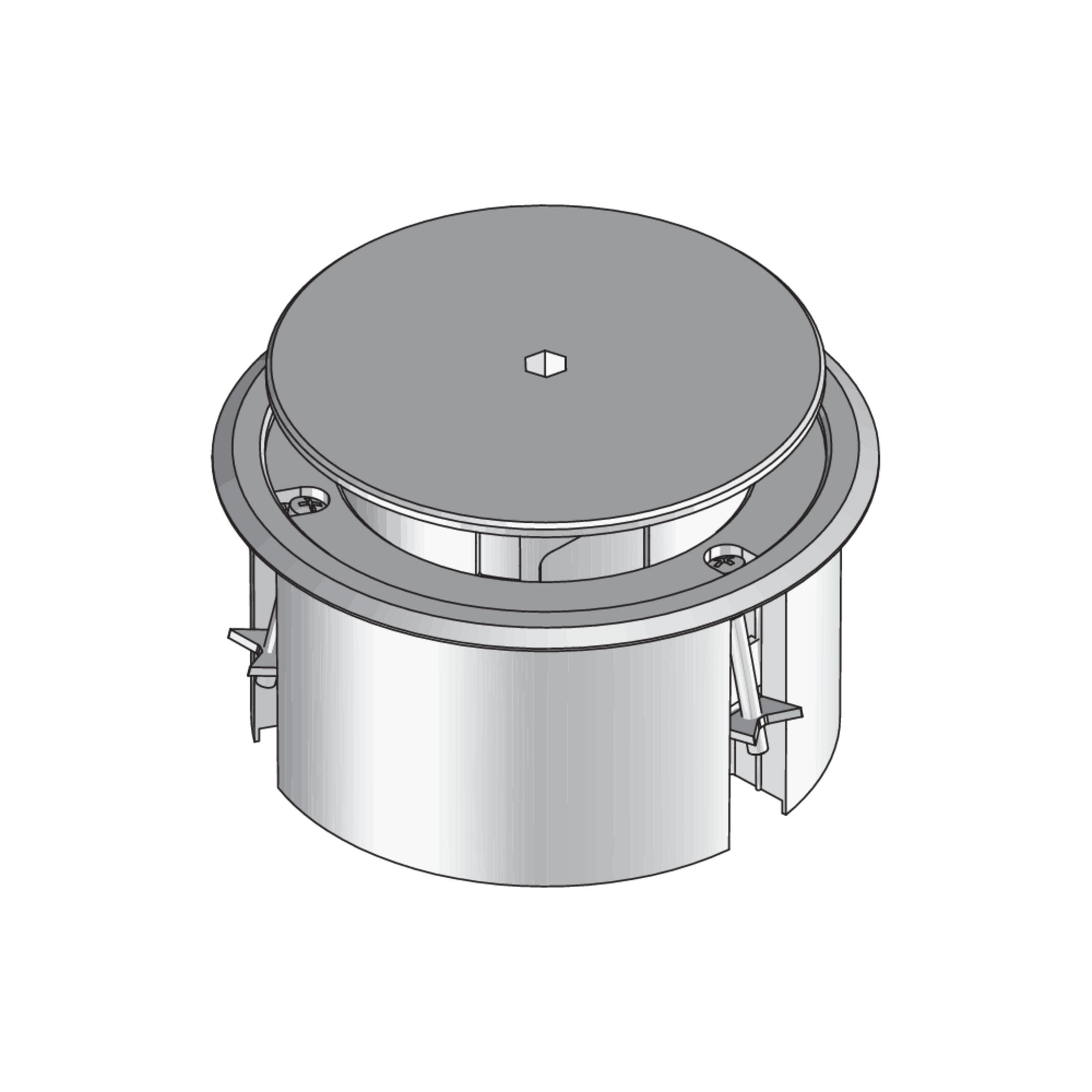

BODO TL

Einzelauslass, trocken gepflegt, rund, leer

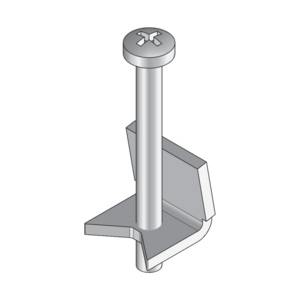

Bei den Bauelementen BODO TL handelt es sich um runde Einzelauslässe mit Bodenbelagsschutzrahmen. Sie sind mit einem drehbaren Deckel mit Kabelauslass und einem Krallenset ausgestattet. Die Einzelauslässe eignen sich für trocken gepflegte Bodenbeläge in Räumen mit Büroverkehrslasten. Dort könne sie auf Bodendosen oder der Rohbetondecke befestigt oder in Estrich und Doppel- oder Hohlraumbodenöffnungen eingebaut werden. Die Produktlösung wird aus hochwertigem Kunststoff (Acrylnitril-Butadien-Styrol-Copolymerisat) gefertigt und ist in den Farben Eisengrau oder Graphitschwarz erhältlich. BODO TL hat ein Einbaumaß von 122 mm und eine minimale Einbauhöhe von 63 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

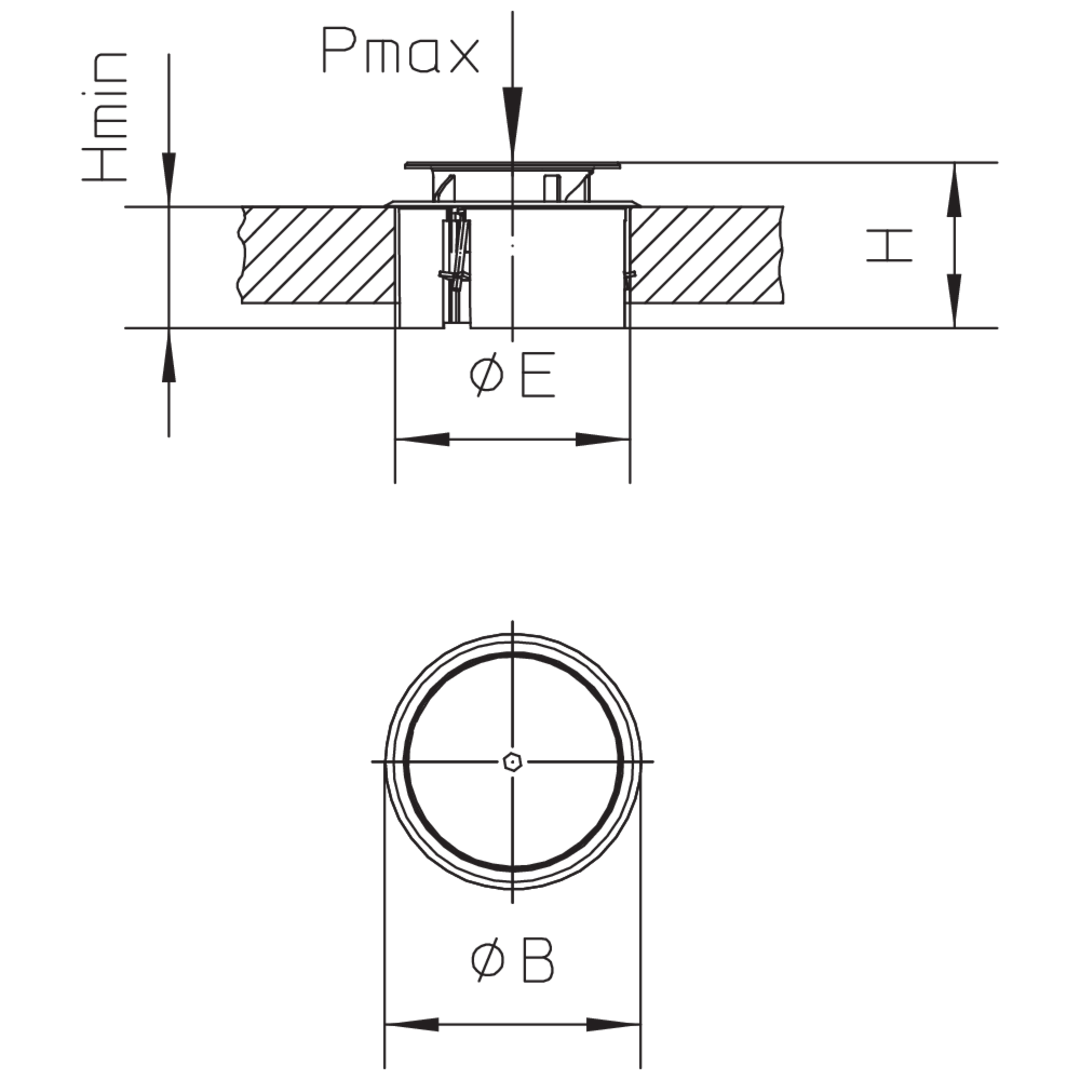

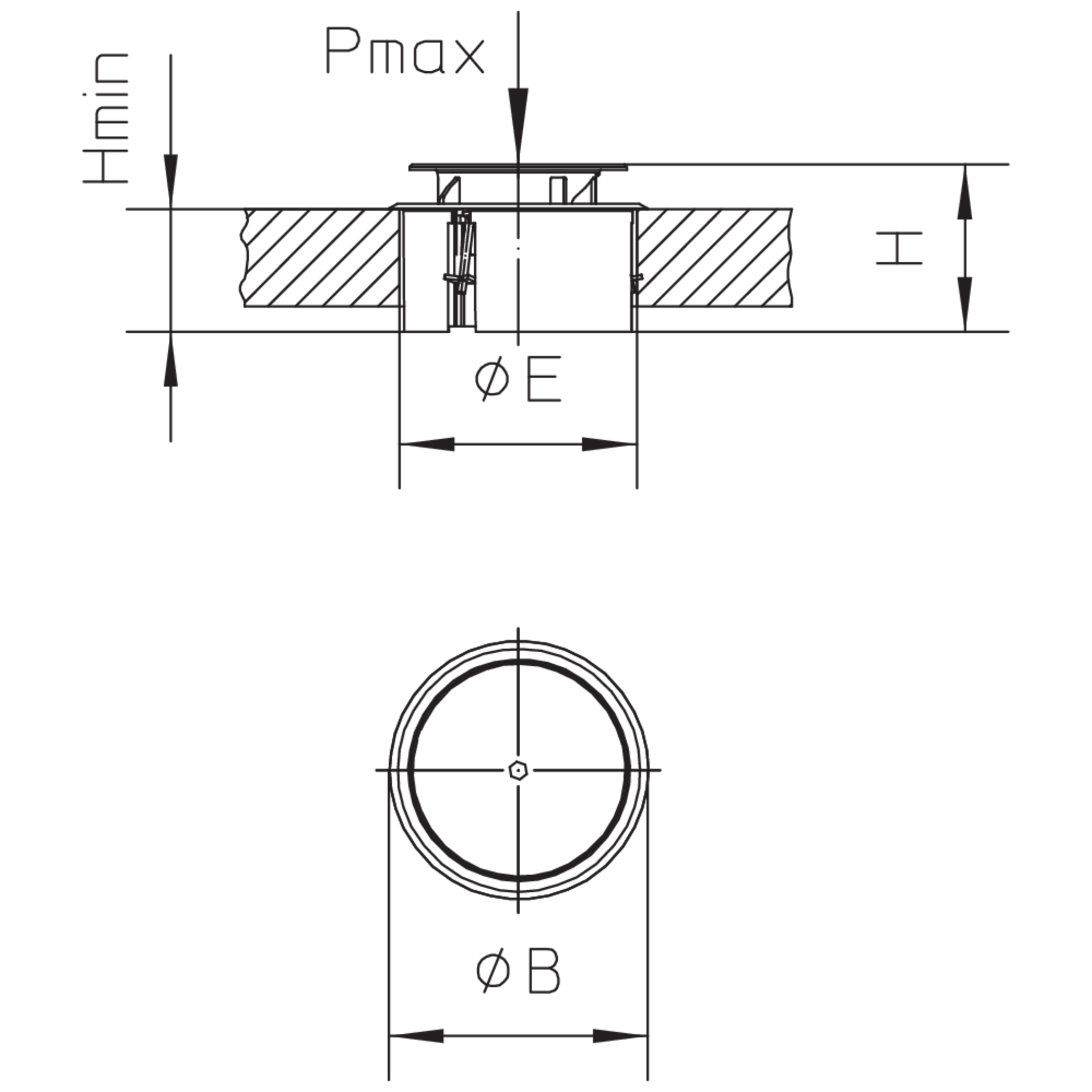

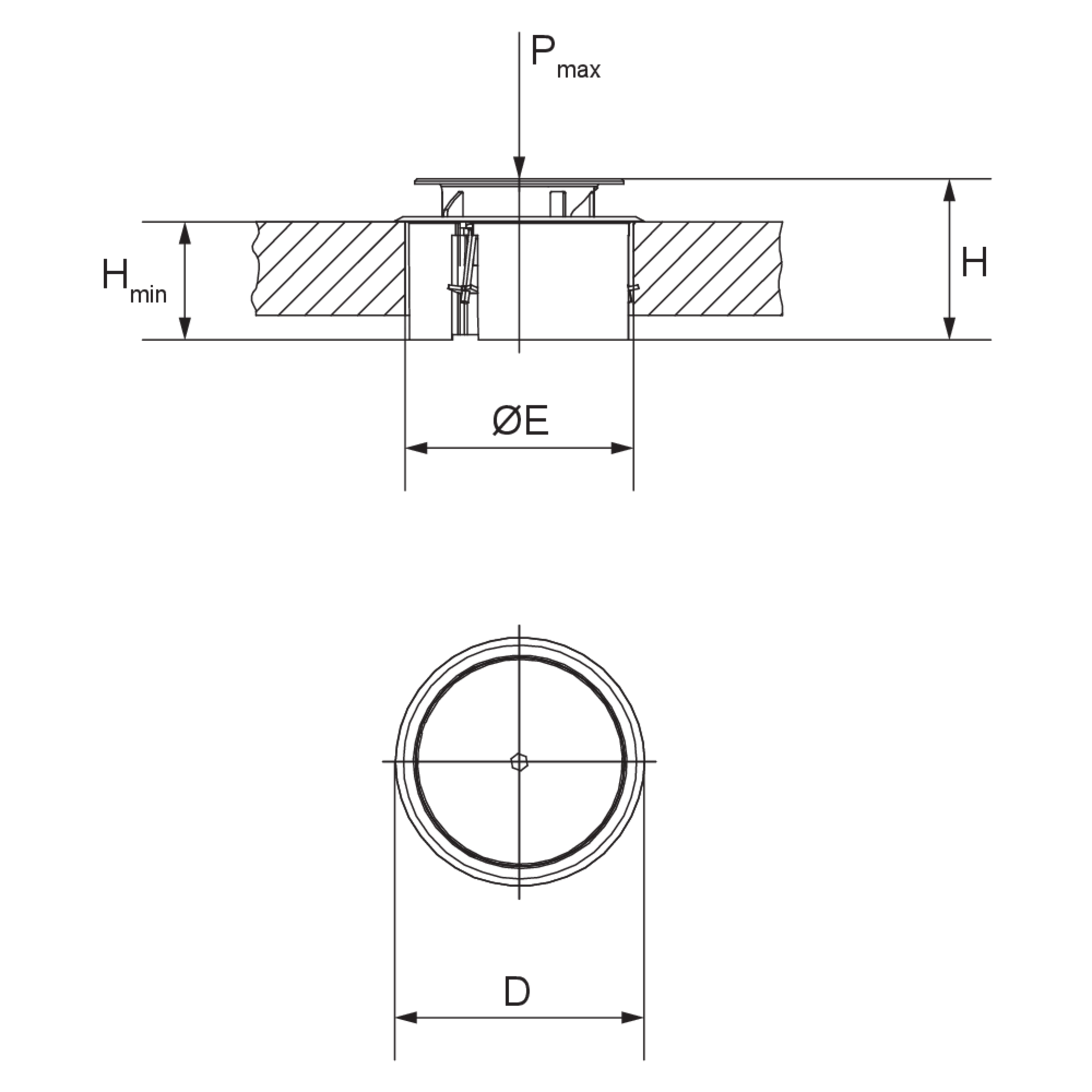

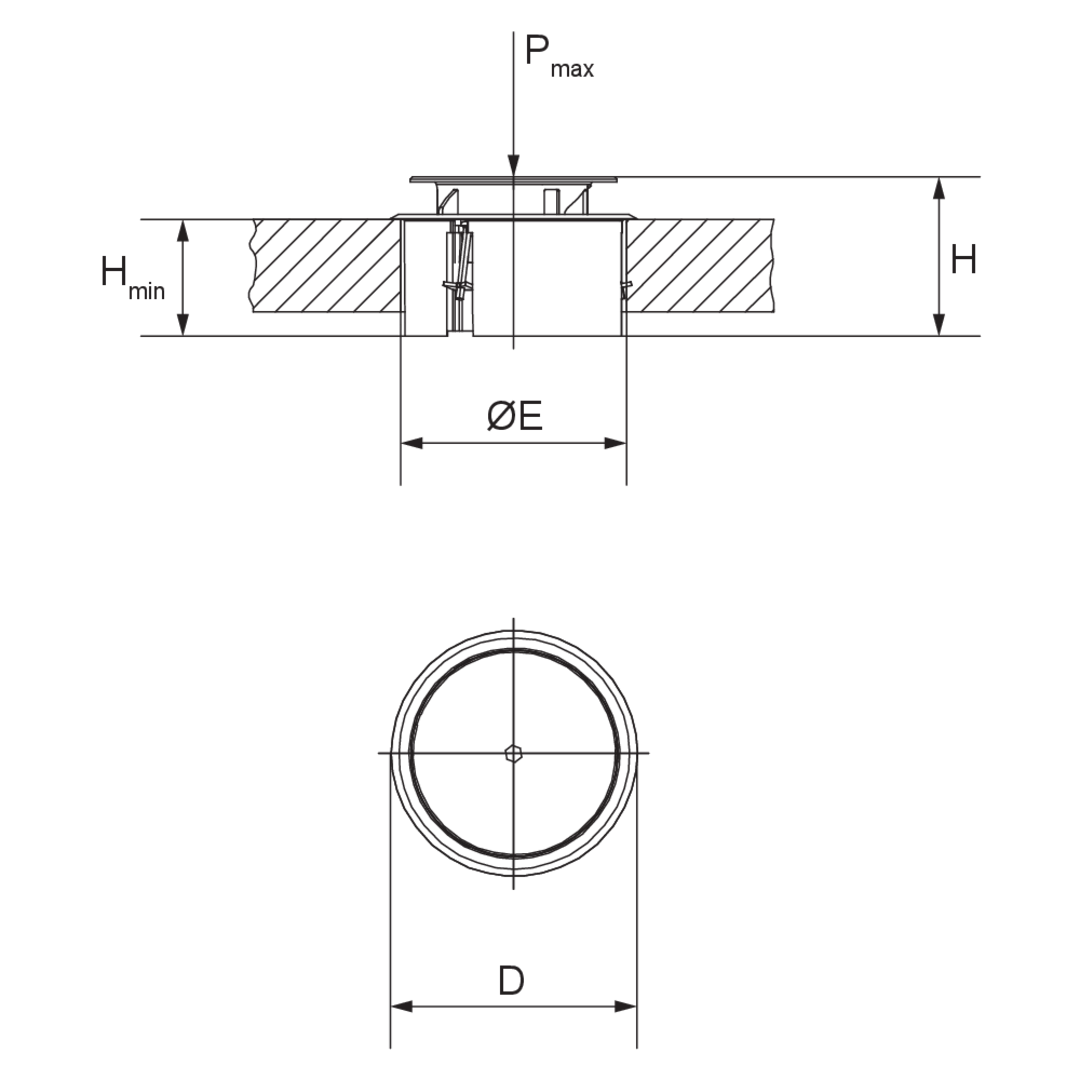

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit

  • BODO TL-G
    Einzelauslass,
    Höhe
    86 mm
    min. Einbauhöhe
    63 mm
    max. Belastung
    1.50 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen
  • BODO TL-S
    Einzelauslass,
    Höhe
    86 mm
    min. Einbauhöhe
    63 mm
    max. Belastung
    1.50 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13 mm: 1,5 kN

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Preisliste 2025 Ausbau

    Gültig ab 1. Februar 2025, aktualisierte Version vom 31.03.2025.

    • de

    • en

    Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106.06 KB

    • de

    Download

    EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    • de

    • en

    Einbaueinheiten - Technische Information

    Technische Information

    • de

    • en

    Unterflursysteme - Katalog

    Gesamtkatalog

    • de

    • en

    Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    • de

    • en

    VDE Zertifikat 40035721 BODO

    Zertifikat

    PDF, 253.73 KB

    • de

    Download

BIM- und CAD-Daten

    BIM Daten Einbaueinheiten

    BIM-Daten

    • de

    • en

Inklusivzubehör
