BODO NL

Einzelauslass, nass gepflegt, rund, leer

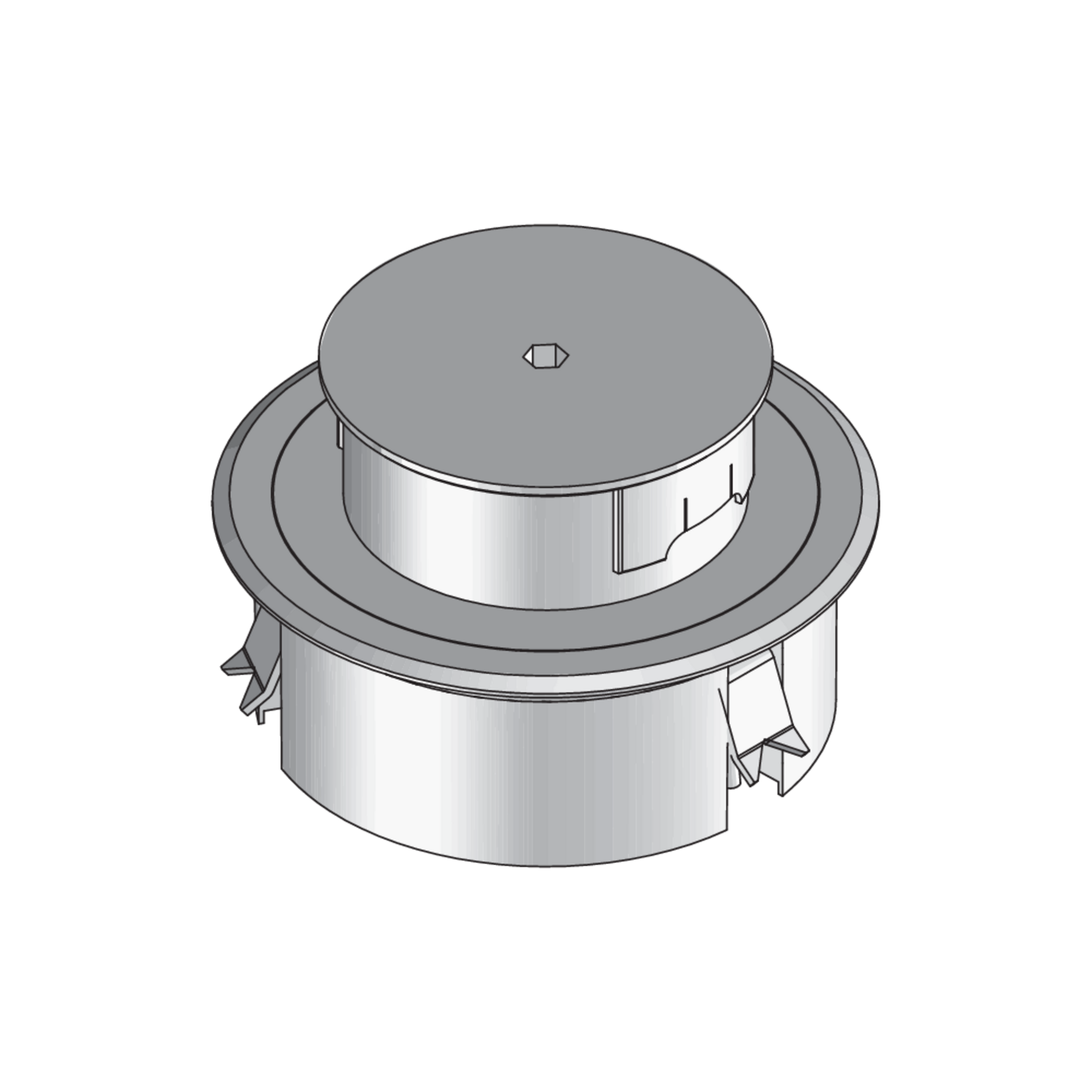

Bei den Bauelementen BODO NL handelt es sich um runde Einzelauslässe mit Bodenbelagsschutzrahmen. Sie sind mit einem schwenkbarem Tubus, drehbarem Kabelauslass, einem Deckel, einem Krallenset und einer Gummidichtung ausgestattet. Die Einzelauslässe eignen sich für trocken und nass gepflegte Räume mit hohen Verkehrslasten und können dort in Estrich und Doppel- oder Hohlraumbodenöffnungen eingebaut werden. Der Tubus mit Deckel und Tubusaufnahme wird aus Aluminium, Messing oder Edelstahl, Werkstoff Nr. 1.4301 (V2A), gefertigt. Der Rahmen und der Gerätebecher bestehen aus Kunststoff. Die Einzelauslässe sind, je nach Werkstoff, in unterschiedlichen Maßen erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

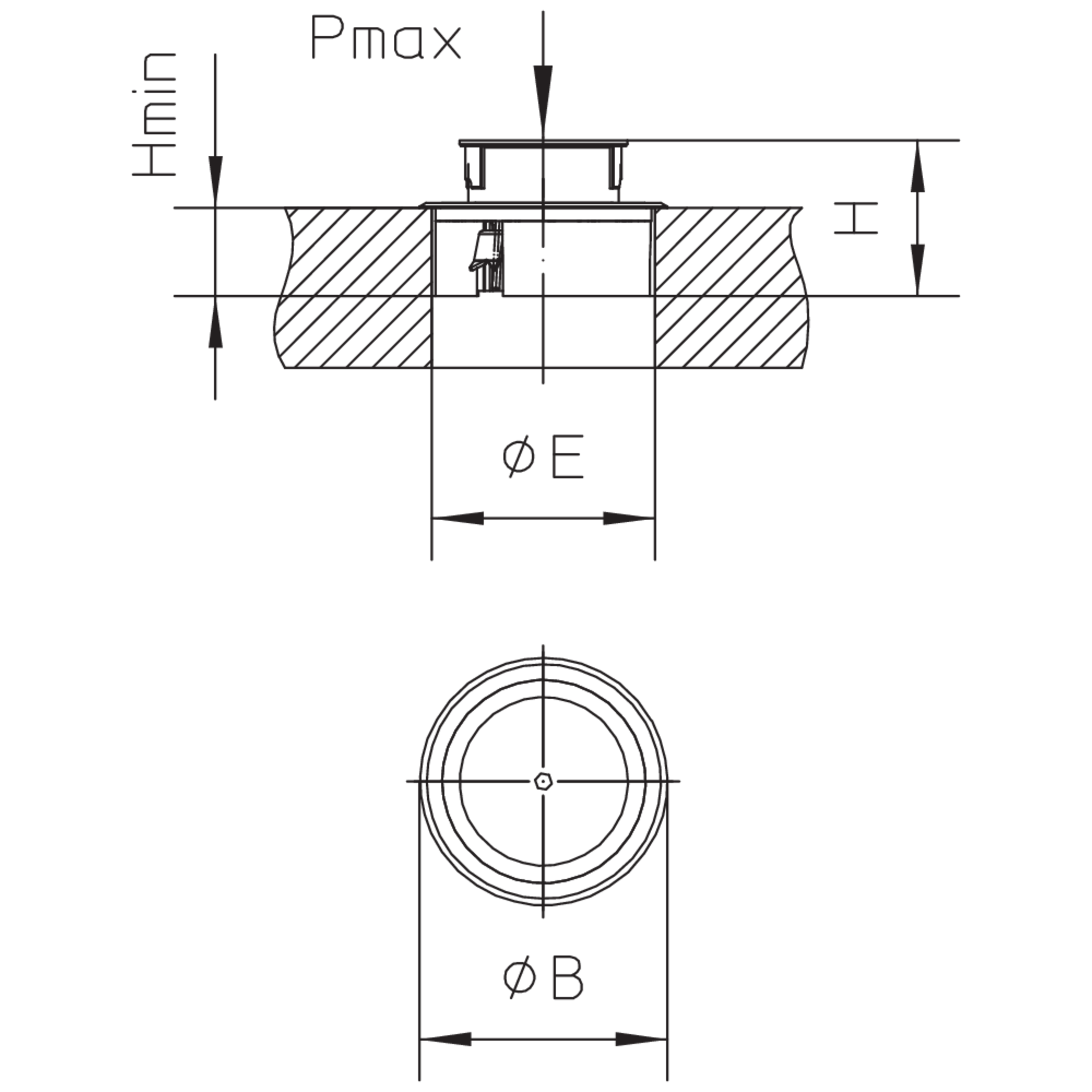

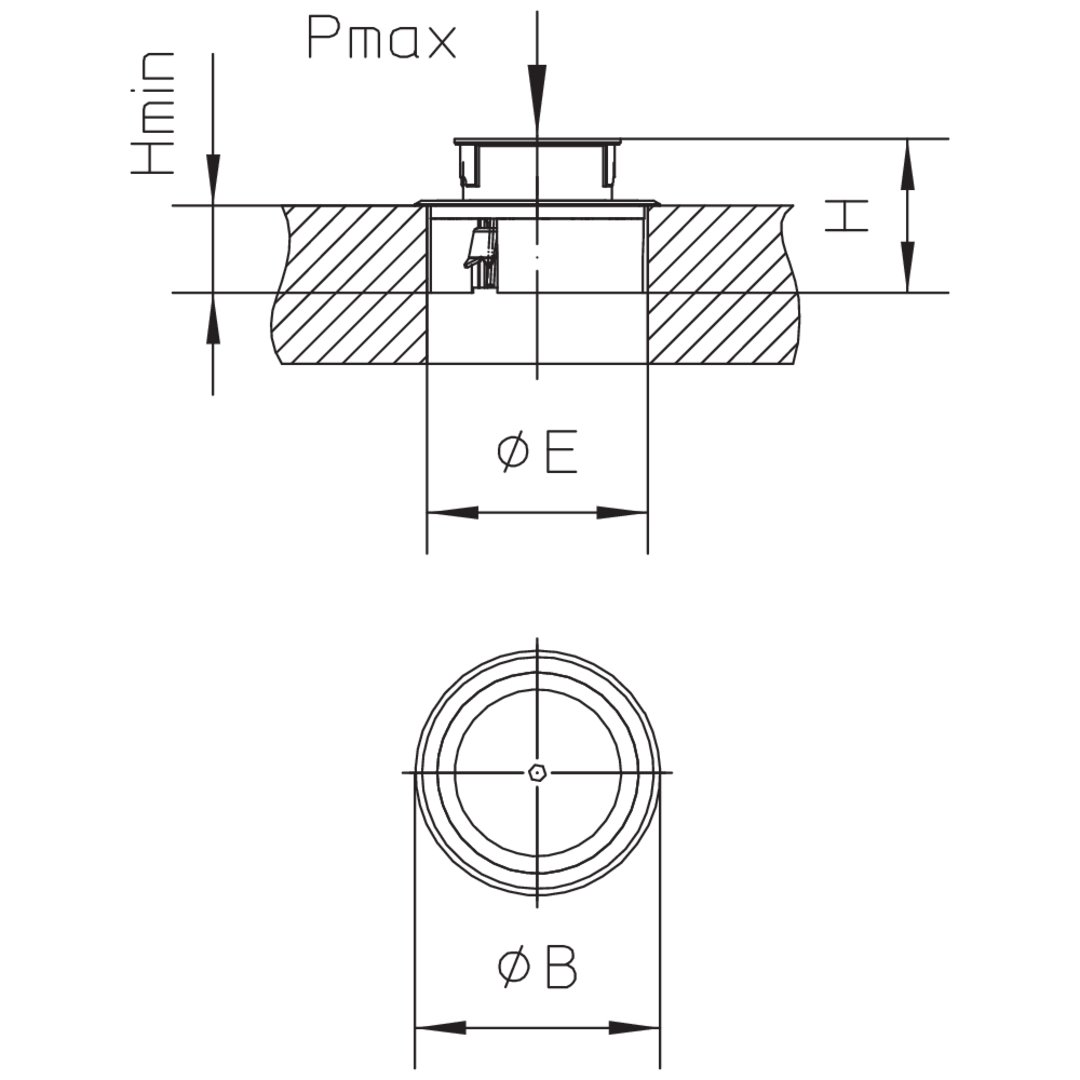

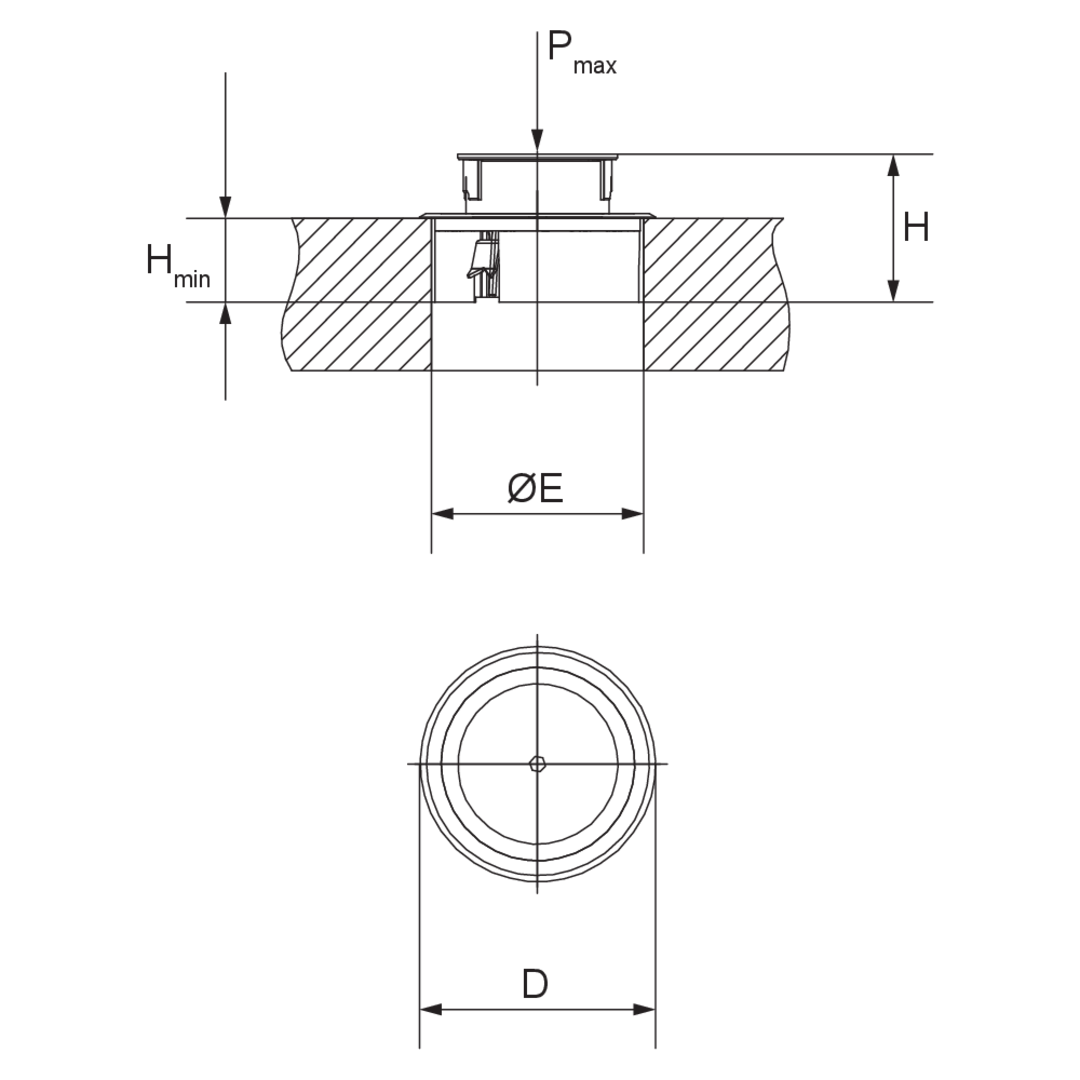

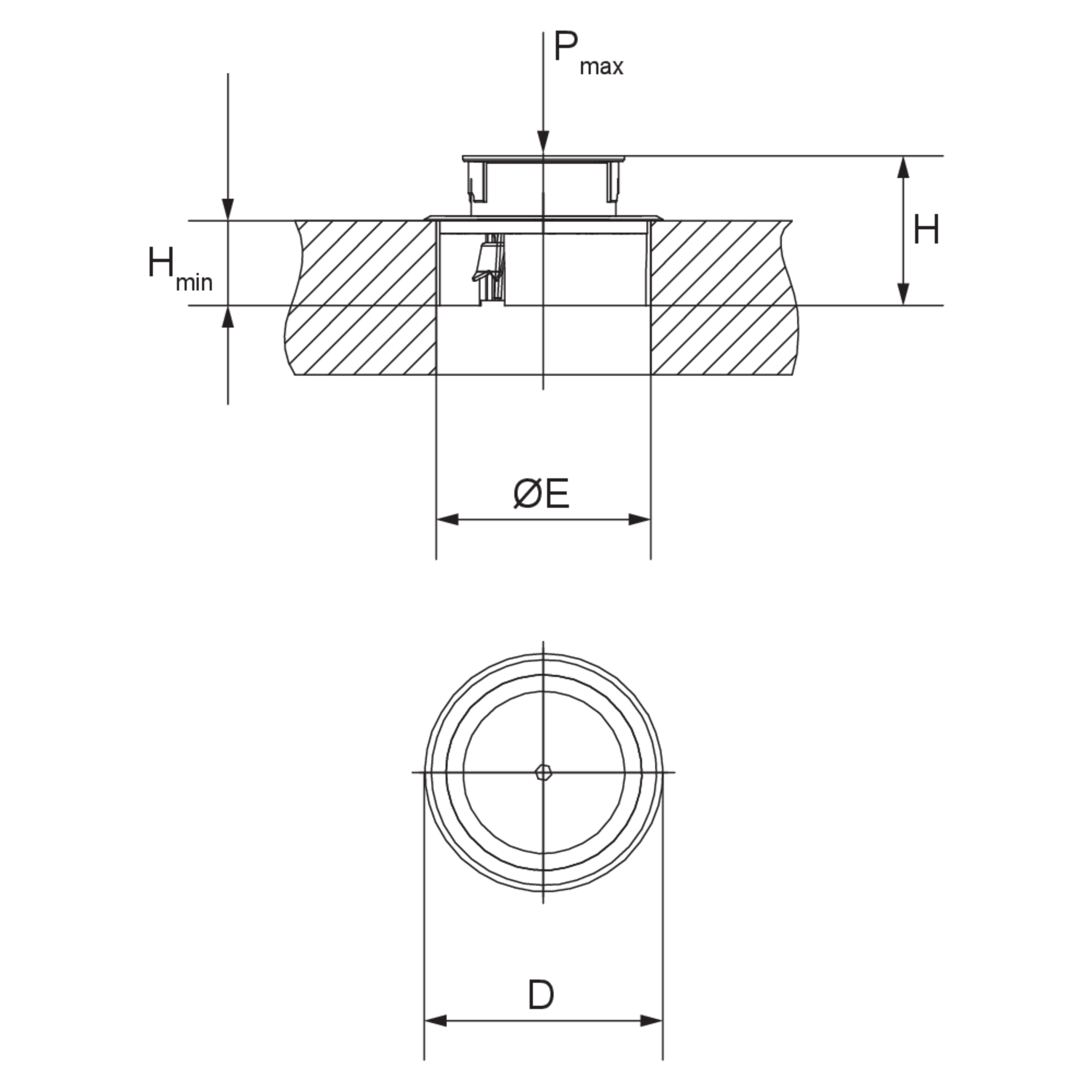

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • BODO NL
    Einzelauslass,
    51 mm
    48 mm
    15.00 kN
    140 mm
    122 mm
    Aluminium
    IP 43
    IP 66
    0.554 kg
    Mehr Informationen
  • BODO NL-CR
    Einzelauslass,
    51 mm
    48 mm
    15.00 kN
    140 mm
    122 mm
    Chrom
    IP 43
    IP 66
    0.554 kg
    Mehr Informationen
  • BODO NL-E
    Einzelauslass,
    51 mm
    48 mm
    15.00 kN
    140 mm
    122 mm
    Edelstahl, massiv
    IP 43
    IP 66
    1.284 kg
    Mehr Informationen
  • BODO NL-MMS
    Einzelauslass,
    51 mm
    48 mm
    15.00 kN
    140 mm
    122 mm
    Messing, massiv
    IP 43
    IP 66
    1.329 kg
    Mehr Informationen
  • BODO NL-SW
    Einzelauslass,
    51 mm
    48 mm
    15.00 kN
    140 mm
    122 mm
    Schwarz
    IP 43
    IP 66
    0.554 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035721 BODO

    Zertifikat

    PDF, 254 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
