Art.-Nr. BODO NAT-WI

Aufboden-Tubusauslass vormontiert,

Aufboden-Tubusauslass mit einer Steckdose

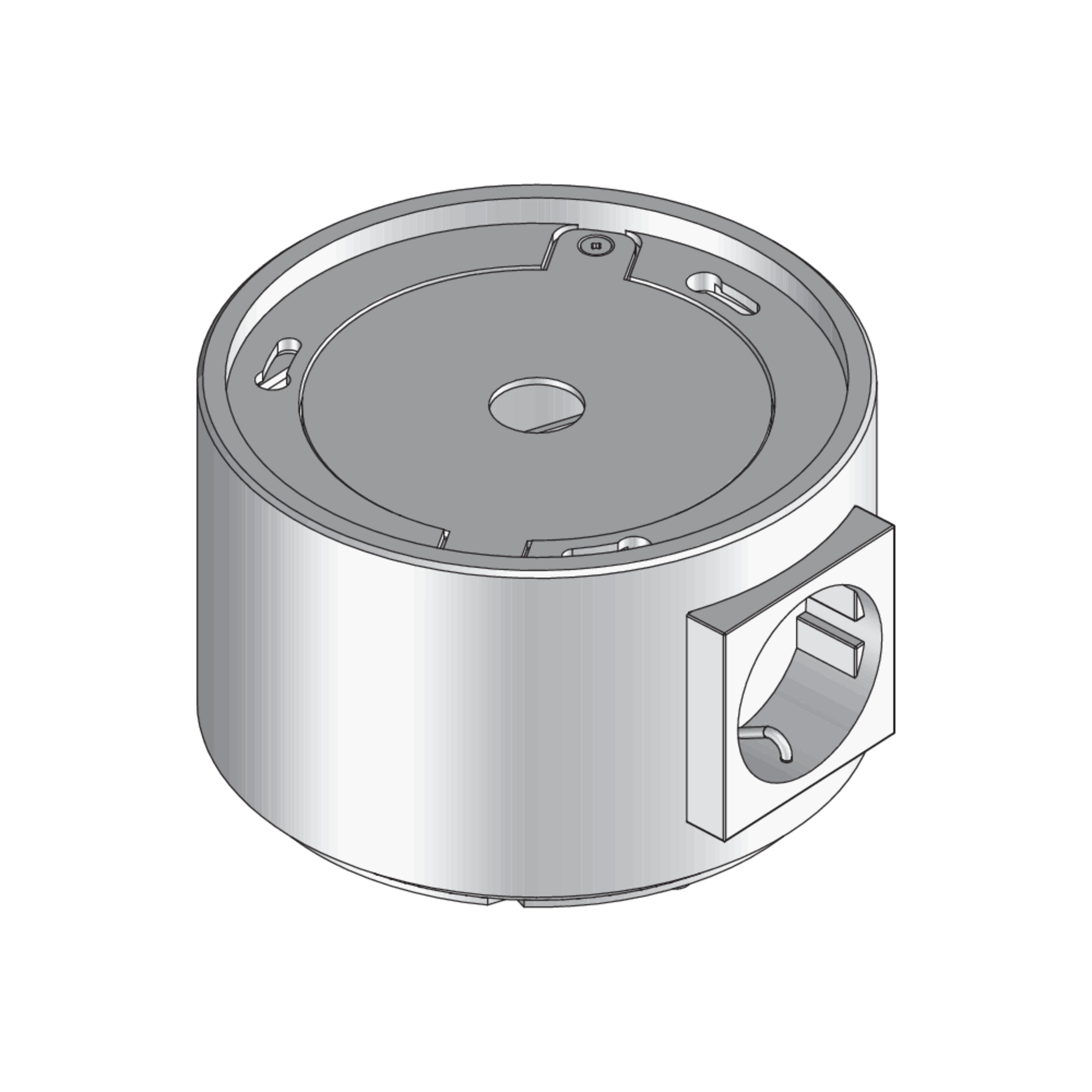

Bei den Bauelementen BODO NAT-W handelt es sich um runde Aufboden-Tubusauslässe, die sich mittels Bajonettverschluss schließen lassen und mit einer schwarzen Schutzkontaktsteckdose und einem schwarzen Snap-In ausgestattet sind. Die Auslässe können nur in Verbindung mit einem blinden Leitungsauslass eingesetzt und durch ein weiteres Installationsgerät 45x45 mm oder den auf Wieland oder WAGO vorkonfektionierten Tubusauslass komplettiert werden. Sie können in Estrich und Doppel- oder Hohlraumbodenöffnungen in nass oder trocken gepflegten Räumen mit hohen Verkehrslasten eingebaut werden. Die Tubusauslässe werden aus Aluminium in der Farbvariante Schwarz gefertigt und besitzen einen IP-Schutzgrad von IP 66 im ungenutzten und IP 20 im genutzten Zustand.

Art.-Nr.
BODO NAT-WI

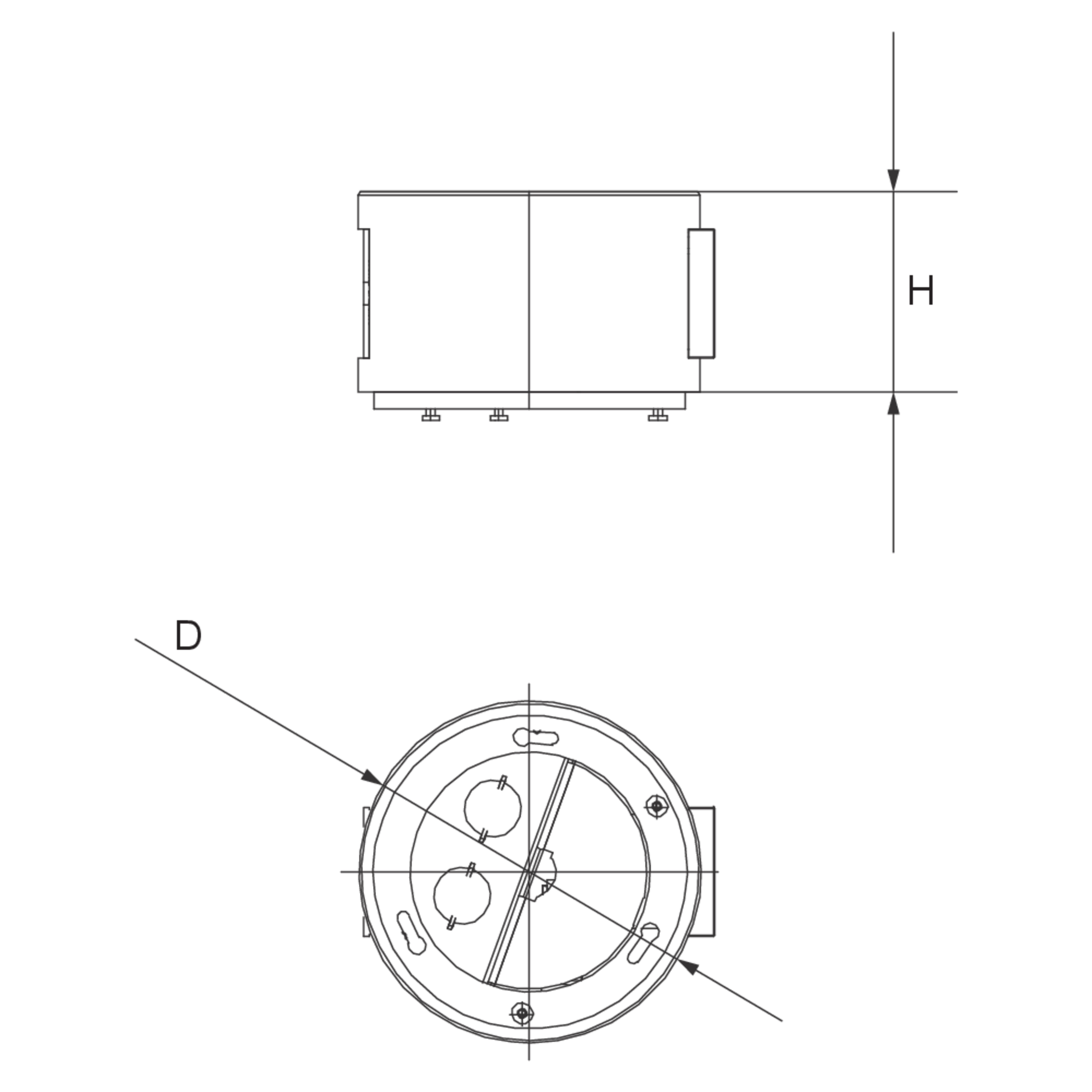

Höhe
70 mm
Einbaudurchmesser
120 mm
Farbe
Aluminium
Farbe Snap-in
schwarz
IP-Schutzgrad im genutzten Zustand
IP 20
Gewicht je Lagermengeneinheit
0.878 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

ØB

Einbaudurchmesser

Farbe

Farbe

Farbe Snap-in

IPg

IP-Schutzgrad im genutzten Zustand

G

Gewicht je Lagermengeneinheit

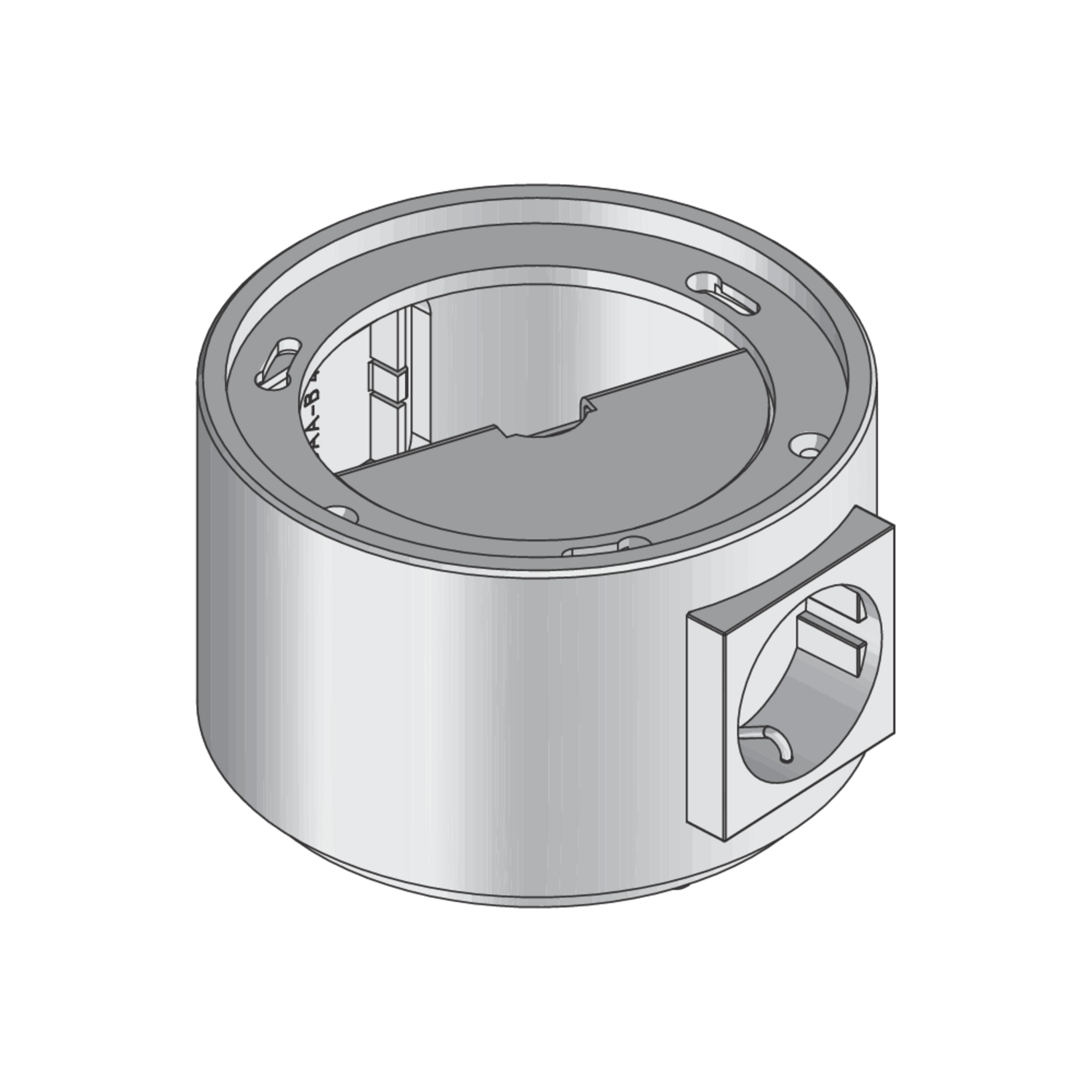

  • BODO NAT-WA
    Aufboden-Tubusauslass vormontiert,
    70 mm
    120 mm
    Aluminium
    schwarz
    IP 20
    0.867 kg
    Mehr Informationen
  • BODO NAT-WI
    Aufboden-Tubusauslass vormontiert,
    70 mm
    120 mm
    Aluminium
    schwarz
    IP 20
    0.878 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
