Leitungsauslass, blind

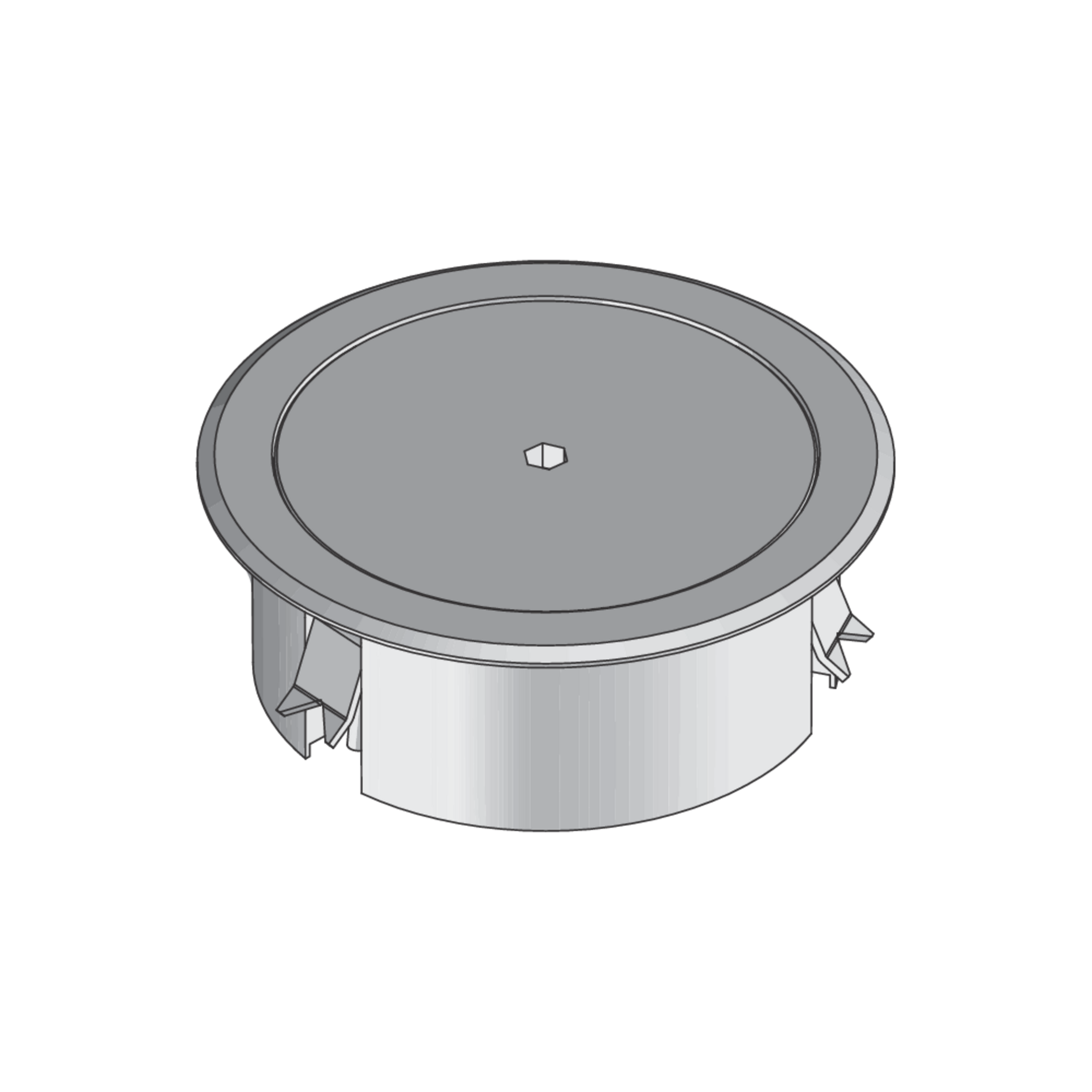

Bei den Bauelementen BODO NA handelt es sich um runde, blinde Leitungsauslässe mit Bodenbelagsschutzrahmen und Deckel, der sich mit einem Bajonettverschluss schließen lässt. Die BODO NA sind mit einem Tubusauslass komplettierbar und eignen sich für den Einbau in Estrich und Doppel- oder Hohlraumbodenöffnungen in nass oder trocken gepflegten Räumen mit hohen Verkehrslasten. Der Deckel der Leitungsauslässe wird aus Aluminium in der Farbevariante Aluminium und die Rahmen aus Kunststoff gefertigt. Der IP-Schutzgrad der Auslässe beträgt im ungenutzten Zustand IP 66 und im genutzten IP 20. Die Leitungsauslässe sind mit einem Einbaumaß von 122 mm und einer minimalen Einbauhöhe von 87 mm erhältlich.

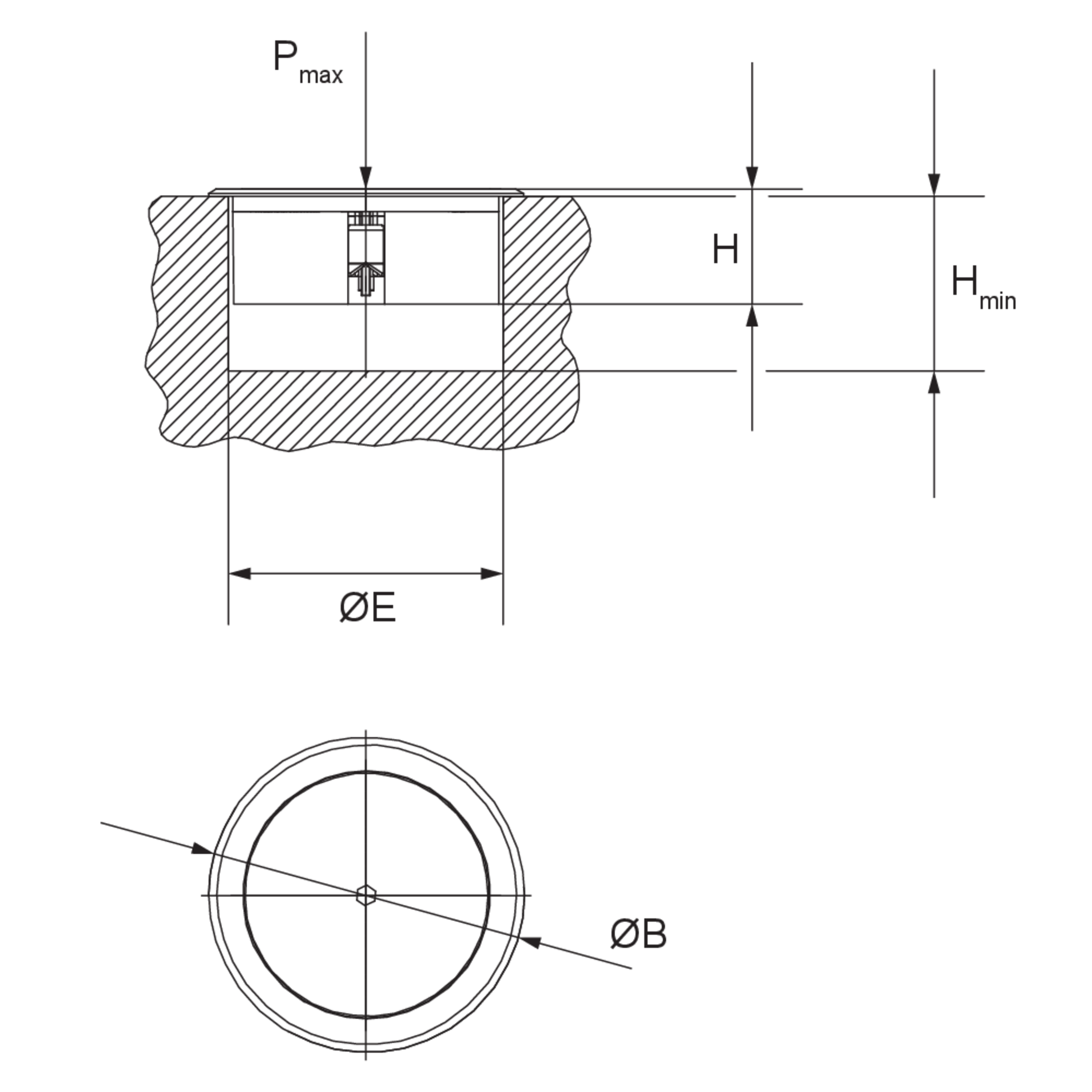

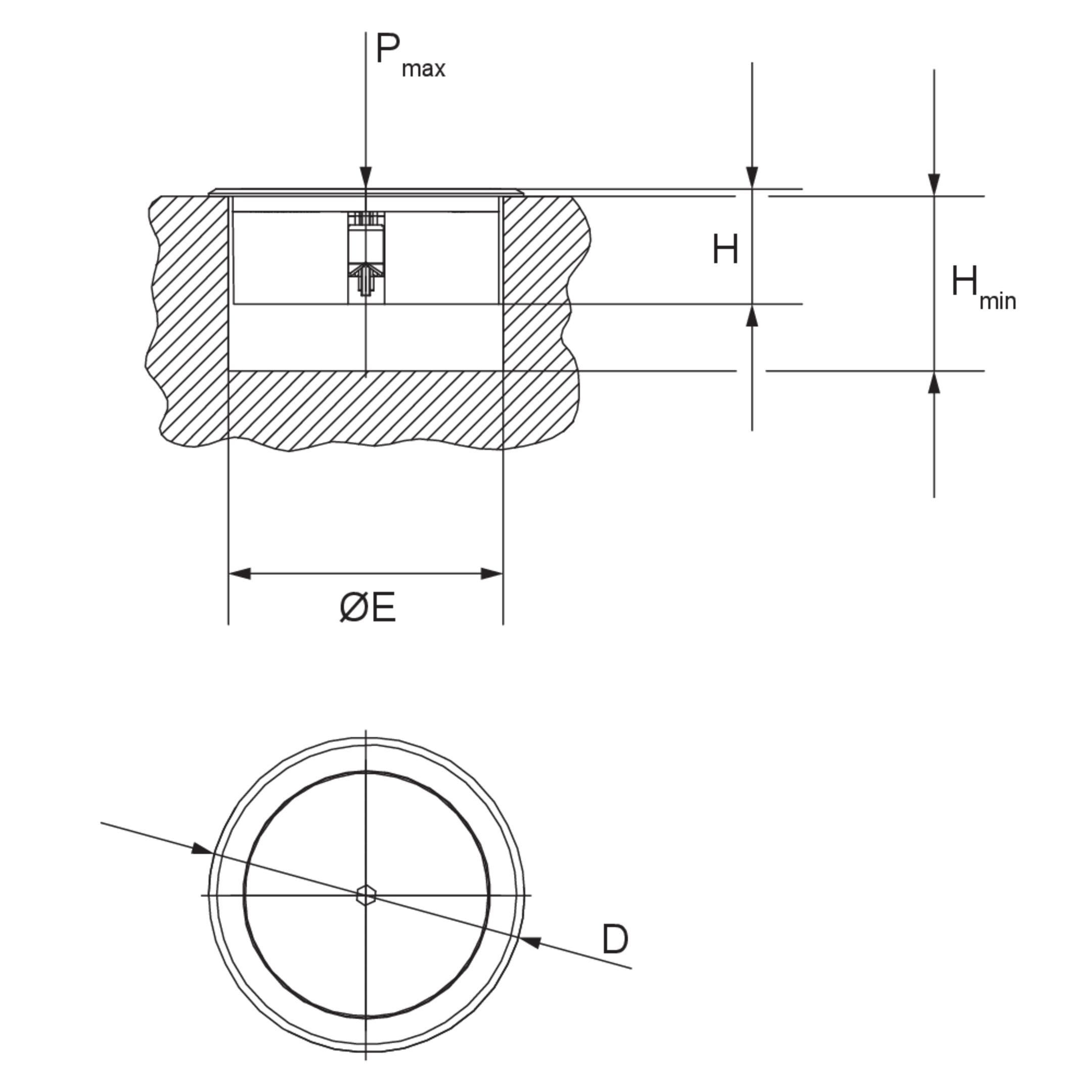

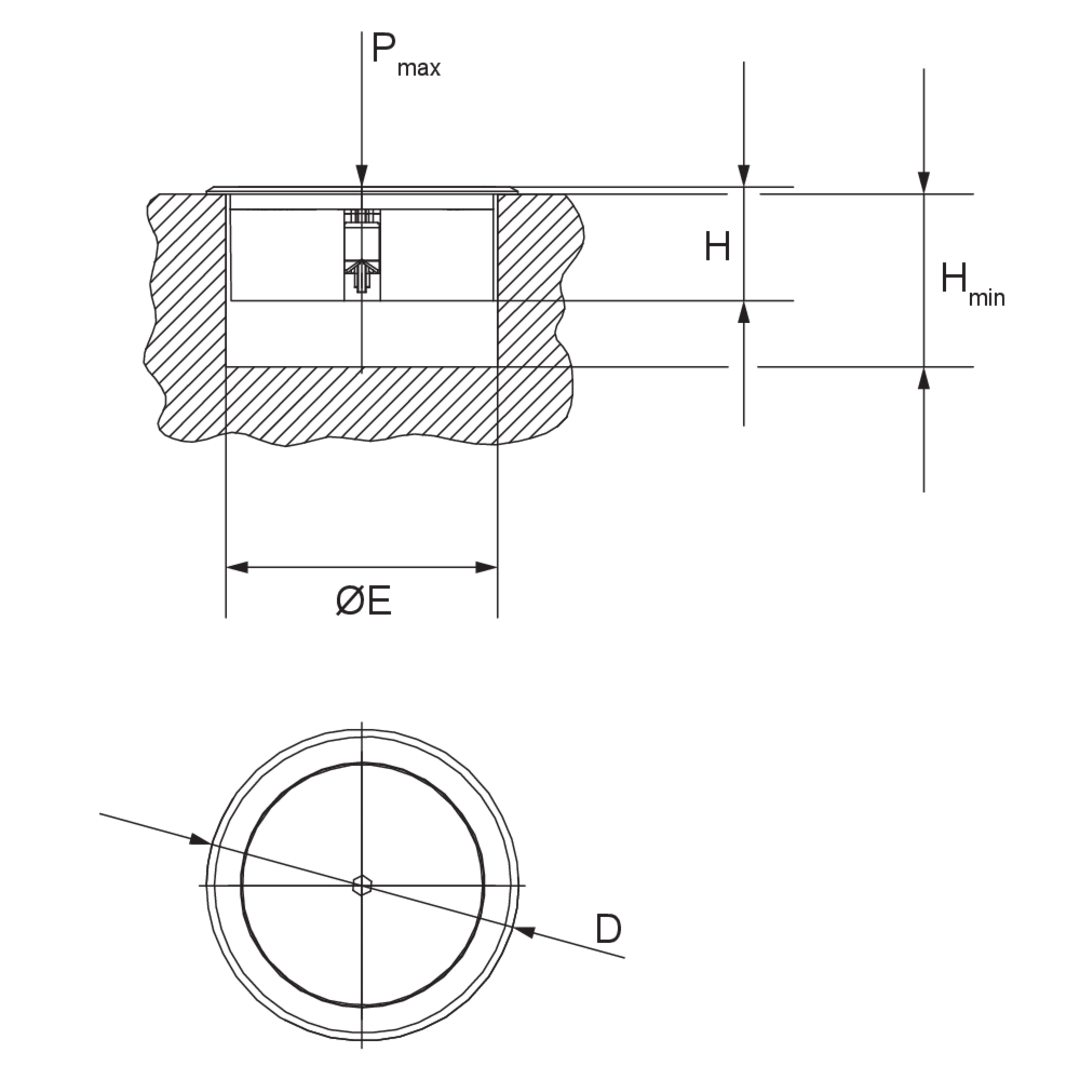

H
Höhe
Hmin
min. Einbauhöhe
Pmax
max. Belastung
ØB
Einbaudurchmesser
ØE
Einbaumaß
Farbe
Farbe
IPg
IP-Schutzgrad im genutzten Zustand
IPn
IP-Schutzgrad im nicht genutzten Zustand
G
Gewicht je Lagermengeneinheit
Ausschreibungstext zu diesem Produkt
Ausschreibungstext zu diesem Produkt
Ausbau Preisliste 2025
Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.
PDF, 46 MB
Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer
Erklärung
PDF, 106 KB
EG Konformitätserklärung Unterflursysteme
Installationsbetriebsmittel für elektrische Kabel und Leitungen
PDF, 46 KB
Einbaueinheiten - Technische Information
Technische Information
PDF, 14 MB
Unterflursysteme - Katalog
Gesamtkatalog
PDF, 40 MB
Hinweis Schutzarten und Bodenpflege
Hinweis für Einbaueinheiten
PDF, 332 KB
VDE Zertifikat 40035721 BODO
Zertifikat
PDF, 254 KB
Montageanleitung BODO-NA
Montageanleitung
PDF, 401 KB
BIM Daten Einbaueinheiten
ZIP, 13 MB
