Art.-Nr. BKSDR-WZB 10AL

Bodenkanal-Steigbogen-Deckel,

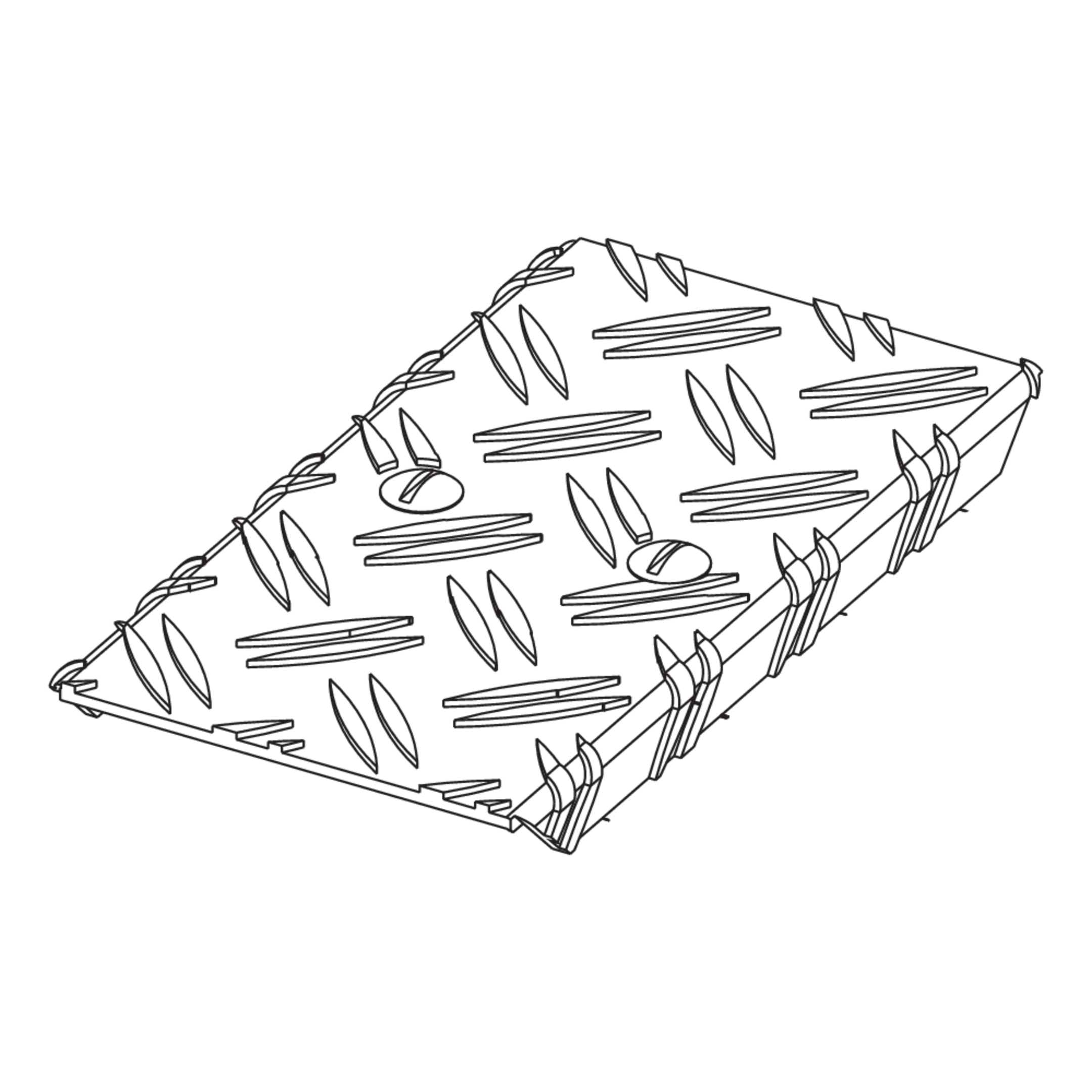

Bodenkanal-Steigbogen-Deckel aus Aluminium-Warzenblech

Der Bodenkanal-Steigstück-Deckel BKSDR-WZB AL wird auf dem Bodenkanal-Steigstück BKS aufgesetzt und schützt Kabel und Versorgungsleitungen vor Funkenflug und anderen mechanischen Einwirkungen. Er hat eine dem Steigstück entsprechende Breite von 100 bis 600 mm. Der Bodenkanal-Steigstück-Deckel besteht aus Aluminium-Warzenblech mit Rutschhemmklasse R9. Bei einer maximalen Fachgröße von 200 mm garantieren wir eine geprüfte Belastbarkeit von 3,00 kN nach EN 50085-2-2. Drehriegel sind vormontiert.

Art.-Nr.
BKSDR-WZB 10AL
Breite
100 mm
Materialstärke
2,50 mm
max. Belastung
3,00 kN
Richtungsänderung
Steigend/Fallend
Winkel
90°
Gewicht je Lagermengeneinheit
0,227 kg
Belastungsanforderungen gemäß: EN 50085-2-2
Rutschhemmung und Rutschsicherheit gemäß: DIN EN 16165
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Aluminium

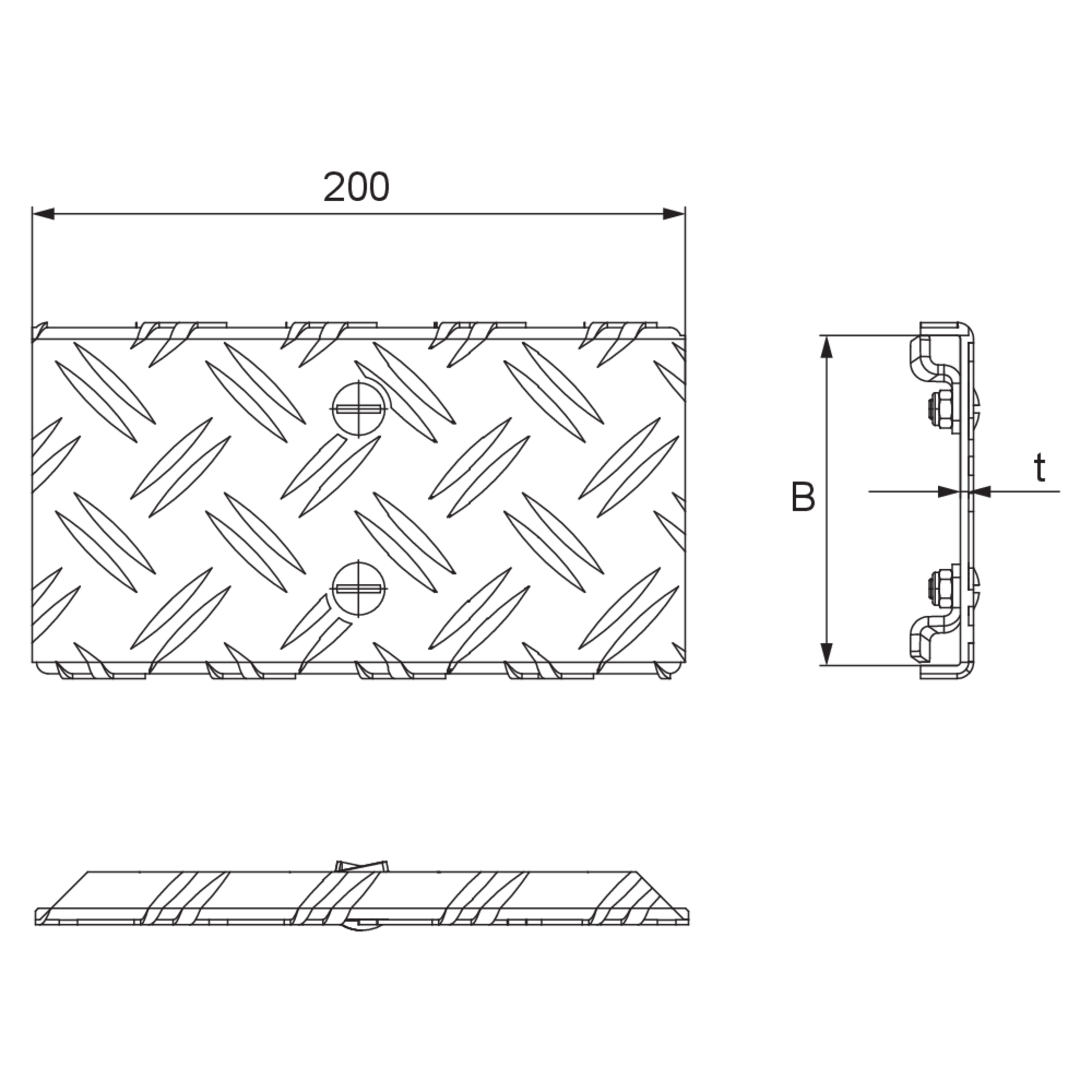

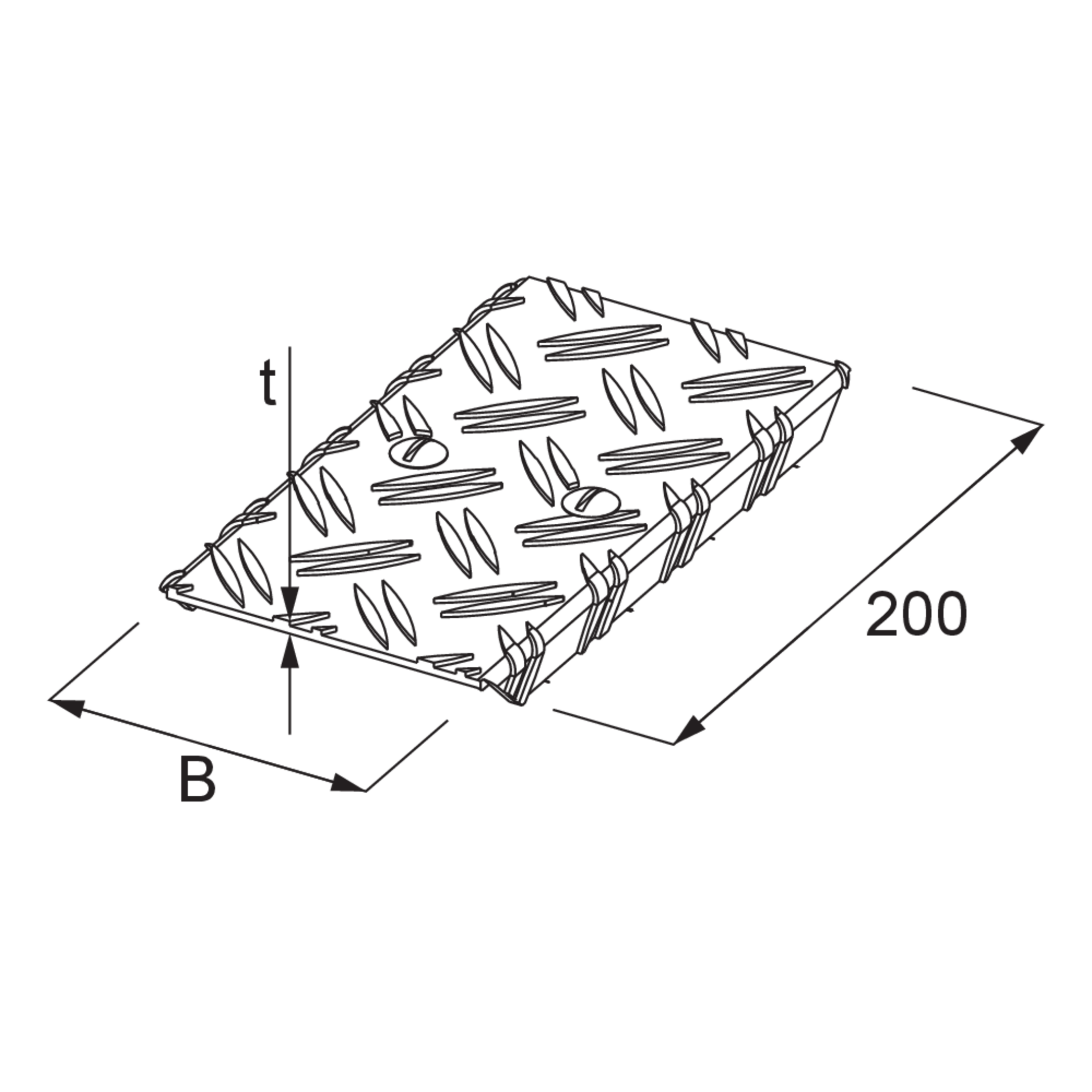

Artikel

B

Breite

t

Materialstärke

Pmax

max. Belastung

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

  • BKSDR-WZB 10AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    100 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,227 kg
    Mehr Informationen
  • BKSDR-WZB 15AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    150 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,316 kg
    Mehr Informationen
  • BKSDR-WZB 20AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    200 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,394 kg
    Mehr Informationen
  • BKSDR-WZB 30AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    300 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,549 kg
    Mehr Informationen
  • BKSDR-WZB 40AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    400 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,705 kg
    Mehr Informationen
  • BKSDR-WZB 50AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    500 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0,861 kg
    Mehr Informationen
  • BKSDR-WZB 60AL
    Bodenkanal-Steigbogen-Deckel,
    Breite
    600 mm
    Materialstärke
    2,50 mm
    max. Belastung
    3,00 kN
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1,017 kg
    Mehr Informationen

Details

  • Belastbar bis 3,00 kN
  • Rutschhemmende Prägung R9
  • Leichte Montage

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

BIM- und CAD-Daten

    BIM Daten BK Bodenkanal

    BIM-Daten

    ZIP (5.50 MB)

    DownloadDownload

Inklusivzubehör
