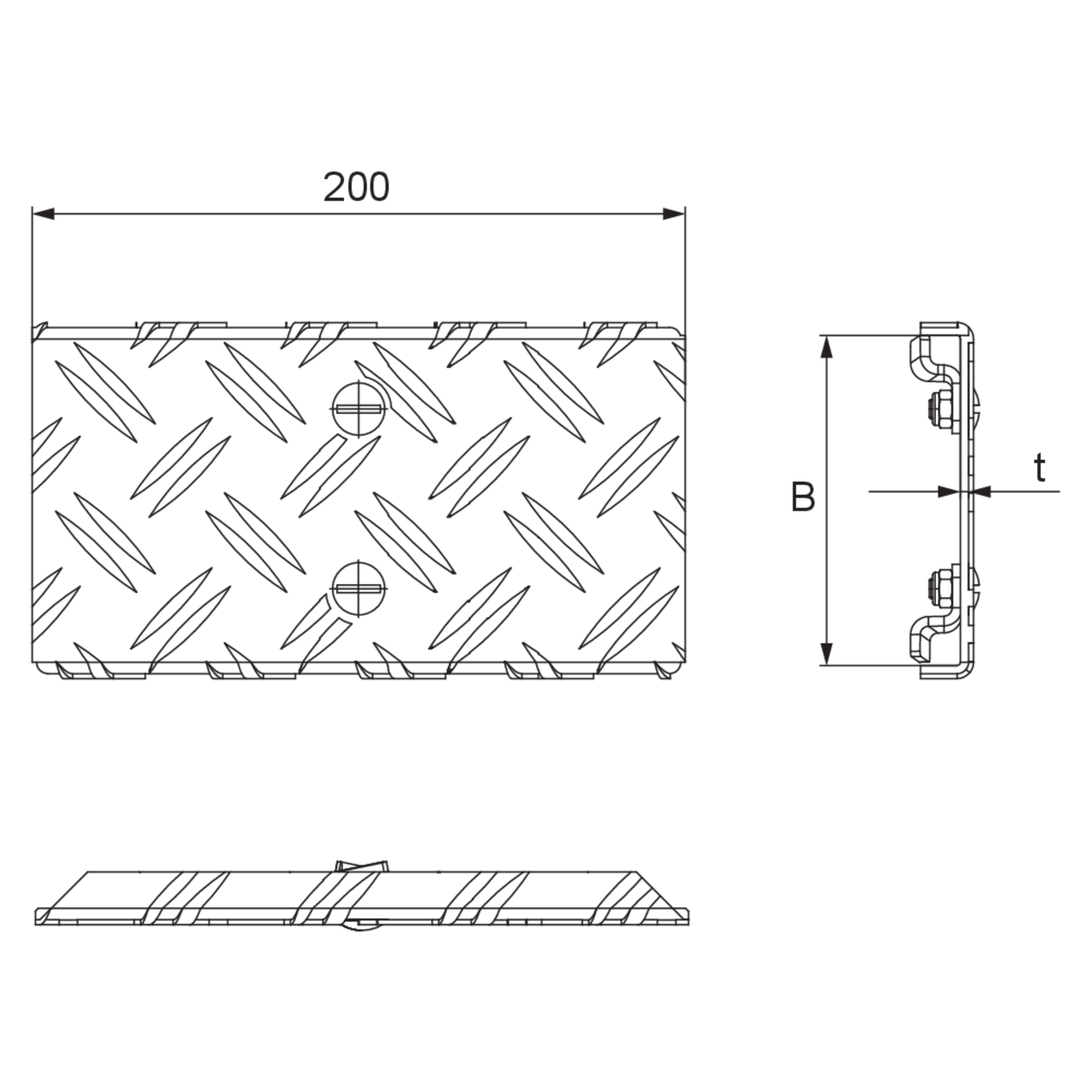

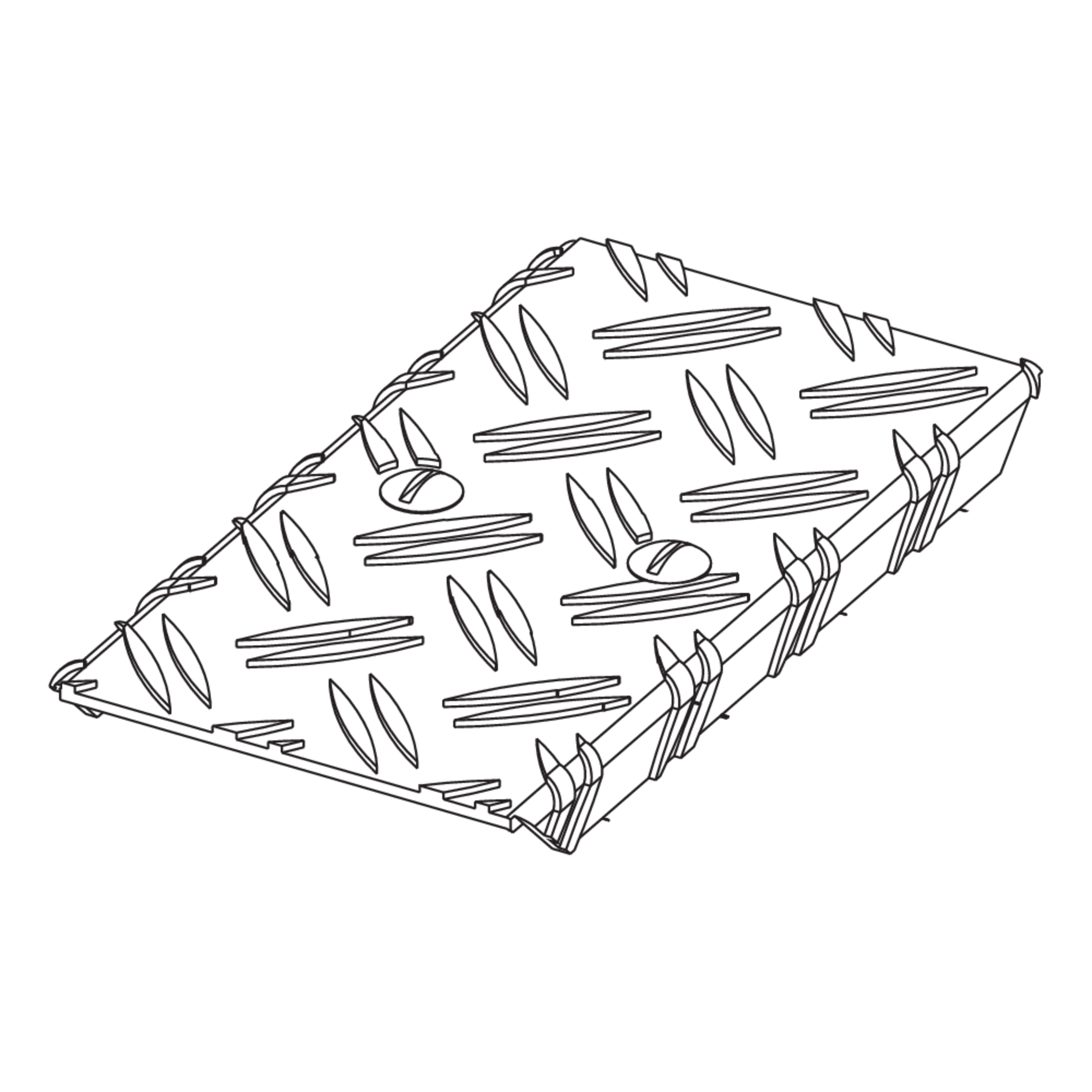

BKSDR-WZB AL

Bodenkanal-Steigbogen-Deckel aus Aluminium-Warzenblech

Der Bodenkanal-Steigstück-Deckel BKSDR-WZB AL wird auf dem Bodenkanal-Steigstück BKS aufgesetzt und schützt Kabel und Versorgungsleitungen vor Funkenflug und anderen mechanischen Einwirkungen. Er hat eine dem Steigstück entsprechende Breite von 100 bis 600 mm. Der Bodenkanal-Steigstück-Deckel besteht aus Aluminium-Warzenblech mit Rutschhemmklasse R10. Bei einer maximalen Fachgröße von 200 mm garantieren wir eine geprüfte Belastbarkeit von 3,00 kN nach EN 50085-2-2. Drehriegel sind vormontiert.

Belastungsanforderungen gemäß: EN 50085-2-2
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Aluminium

Artikel

B

t

Pmax

Richtung

W

G

  • BKSDR-WZB 10AL
    Bodenkanal-Steigbogen-Deckel,
    100 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.227 kg
    Mehr Informationen
  • BKSDR-WZB 15AL
    Bodenkanal-Steigbogen-Deckel,
    150 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.316 kg
    Mehr Informationen
  • BKSDR-WZB 20AL
    Bodenkanal-Steigbogen-Deckel,
    200 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.394 kg
    Mehr Informationen
  • BKSDR-WZB 30AL
    Bodenkanal-Steigbogen-Deckel,
    300 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.549 kg
    Mehr Informationen
  • BKSDR-WZB 40AL
    Bodenkanal-Steigbogen-Deckel,
    400 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.705 kg
    Mehr Informationen
  • BKSDR-WZB 50AL
    Bodenkanal-Steigbogen-Deckel,
    500 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    0.861 kg
    Mehr Informationen
  • BKSDR-WZB 60AL
    Bodenkanal-Steigbogen-Deckel,
    600 mm
    2.50 mm
    3.00 kN
    Steigend/Fallend
    90°
    1.017 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: EN 50085-2-2

    • Vorteile

    • Belastbar bis 3 kN
    • Rutschhemmende Prägung R10
    • Leichte Montage
