Art.-Nr. BKS 100-30S

Bodenkanal-Steigbogen,

Bodenkanal-Steigbogen, Höhe = 100 mm

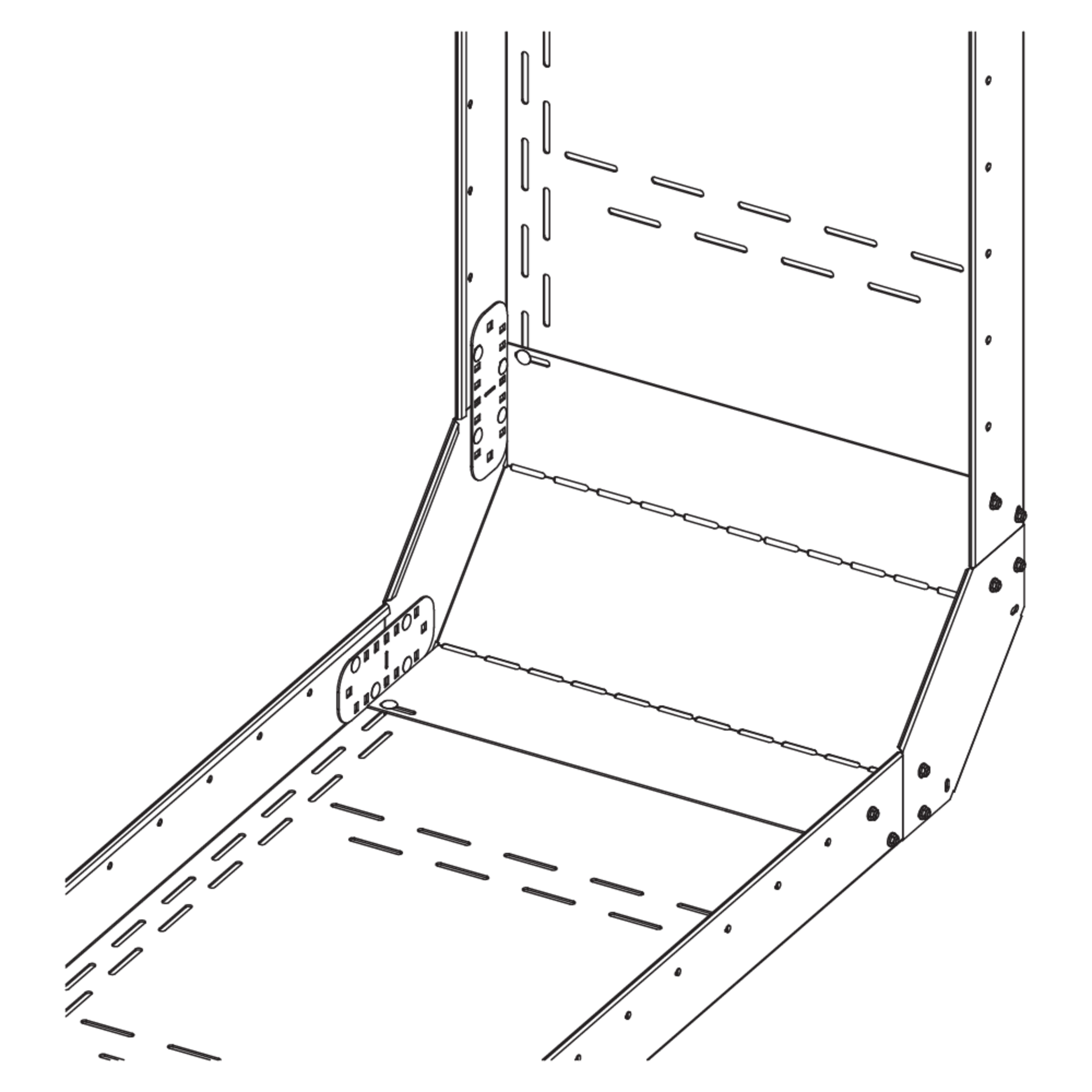

Der Bodenkanal-Steigbogen BKS 100 ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben und unten. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Der Bodenkanal-Steigbogen wird mittels mitgelieferter Verbinder und Klemmschrauben am anzuschließenden Bodenkanal montiert. Die Bodenlasche ist entsprechend der Funktion als Fallstück oder als Steigbogen zu biegen.

Art.-Nr.
BKS 100-30S
Höhe
100 mm
Breite
300 mm
Länge
495 mm
Materialstärke
2.00 mm
Richtungsänderung
Steigend/Fallend
Winkel
90°
Gewicht je Lagermengeneinheit
5.244 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • BKS 100-10S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    100 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.623 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-15S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    150 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.034 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-20S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.419 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-30S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.244 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-40S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    6.044 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-50S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    6.832 kg
    Inklusivzubehör
    Mehr Informationen
  • BKS 100-60S
    Bodenkanal-Steigbogen,
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    495 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.658 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90°
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • BK Bodenkanal - Technische Information

    Technische Information

    PDF, 6 MB

    de en

  • Bodenkanal - Montageanleitung

    Montageanleitung für BK Bodenkanäle

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten BK Bodenkanal

    BIM Daten BK Bodenkanal

    BIM-Daten

    ZIP, 6 MB

    de en

Inklusivzubehör
