BKSDR-RHP

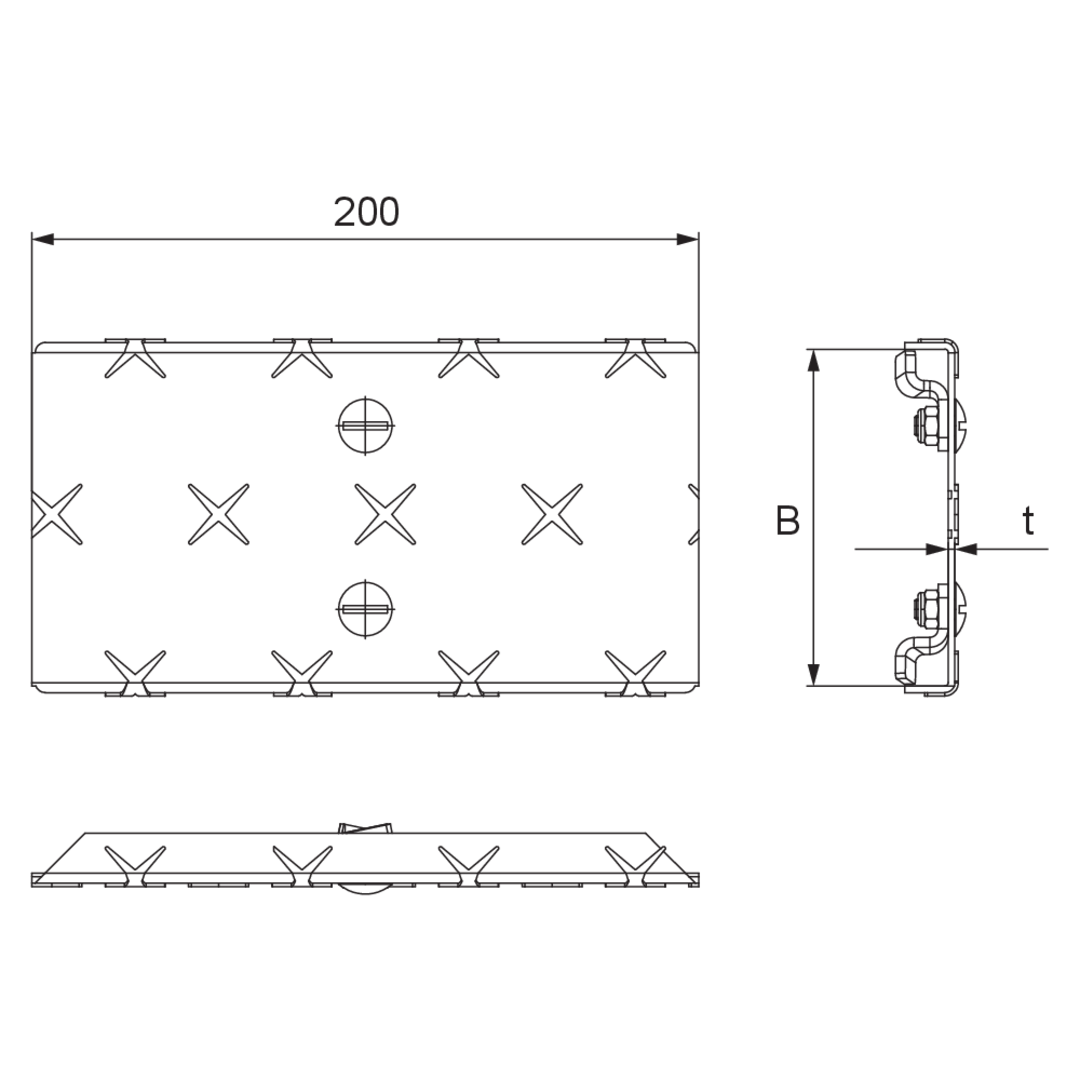

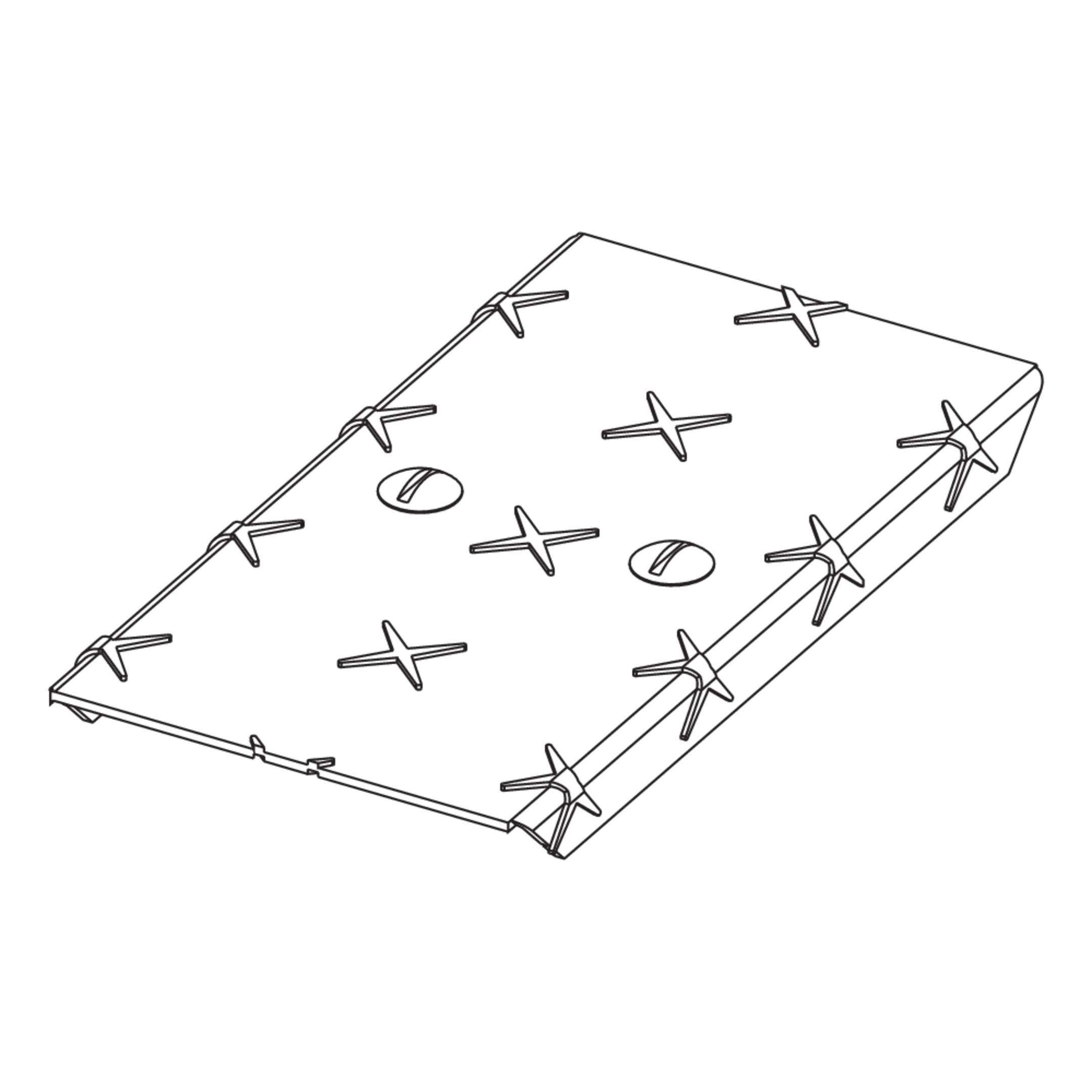

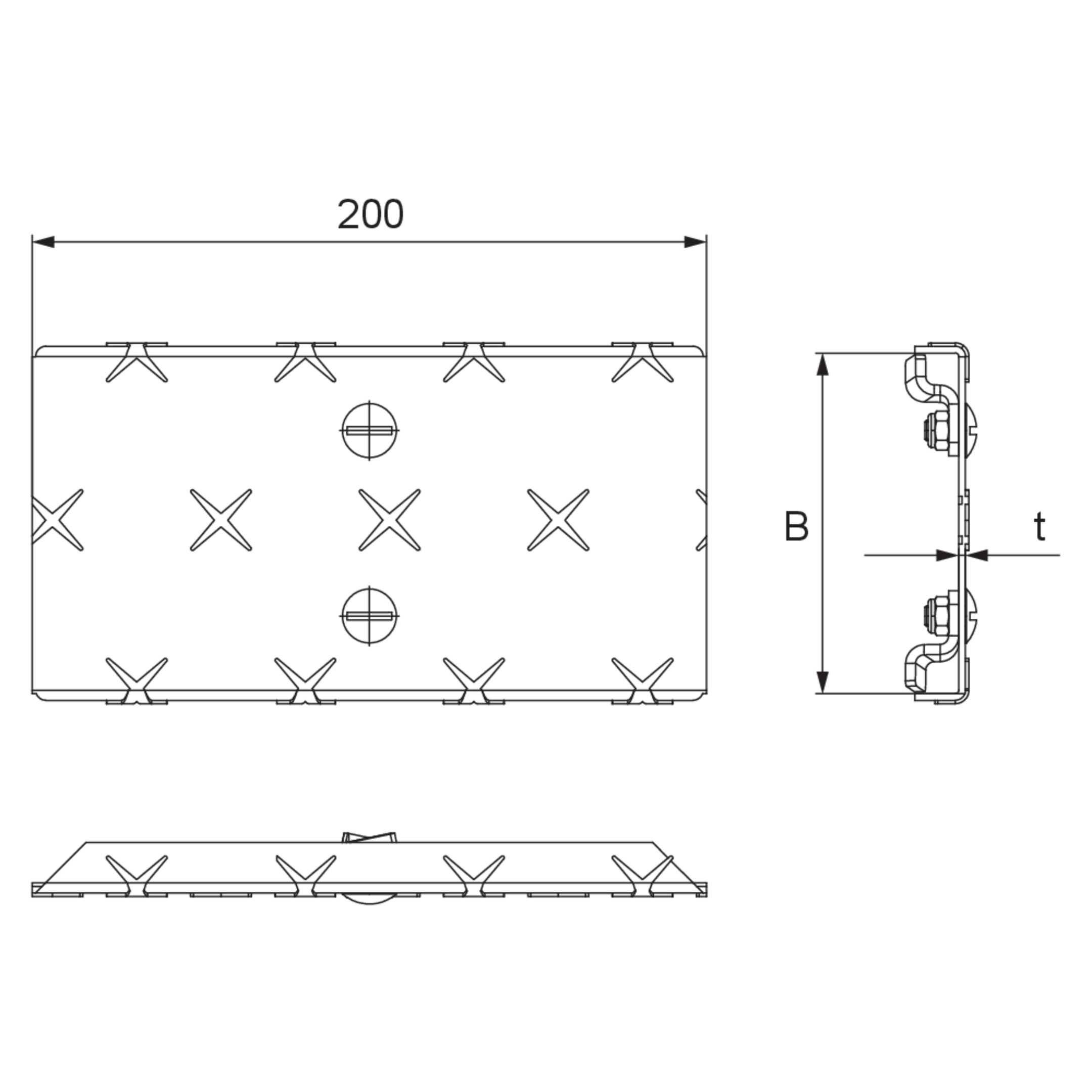

Bodenkanal-Steigbogen-Deckel mit rutschhemmender Prägung

Der Bodenkanal-Steigstück-Deckel BKSDR-RHP wird auf dem Bodenkanal-Steigstück BKS aufgesetzt und schützt Kabel und Versorgungsleitungen vor Funkenflug und anderen mechanischen Einwirkungen. Er hat eine dem Steigstück entsprechende Breite von 100 bis 600 mm. Der Bodenkanal-Steigstück-Deckel besteht aus sendzimir-feuerverzinktem Stahl mit Rutschhemmklasse R12. Bei einer maximalen Fachgröße von 200 mm garantieren wir eine geprüfte Belastbarkeit von 5,00 kN nach EN 50085-2-2. Drehriegel sind vormontiert.

Belastungsanforderungen gemäß: EN 50085-2-2
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

B

t

Pmax

Richtung

W

G

  • BKSDR-RHP 10S
    Bodenkanal-Steigbogen-Deckel,
    100 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    0.417 kg
    Mehr Informationen
  • BKSDR-RHP 15S
    Bodenkanal-Steigbogen-Deckel,
    150 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    0.596 kg
    Mehr Informationen
  • BKSDR-RHP 20S
    Bodenkanal-Steigbogen-Deckel,
    200 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    0.753 kg
    Mehr Informationen
  • BKSDR-RHP 30S
    Bodenkanal-Steigbogen-Deckel,
    300 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    1.067 kg
    Mehr Informationen
  • BKSDR-RHP 40S
    Bodenkanal-Steigbogen-Deckel,
    400 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    1.381 kg
    Mehr Informationen
  • BKSDR-RHP 50S
    Bodenkanal-Steigbogen-Deckel,
    500 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    1.695 kg
    Mehr Informationen
  • BKSDR-RHP 60S
    Bodenkanal-Steigbogen-Deckel,
    600 mm
    2.00 mm
    5.00 kN
    Steigend/Fallend
    90°
    2.009 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: EN 50085-2-2

    • Vorteile

    • Belastbar bis 5 kN
    • Rutschhemmende Prägung R12
    • Leichte Montage
