BKGR 100

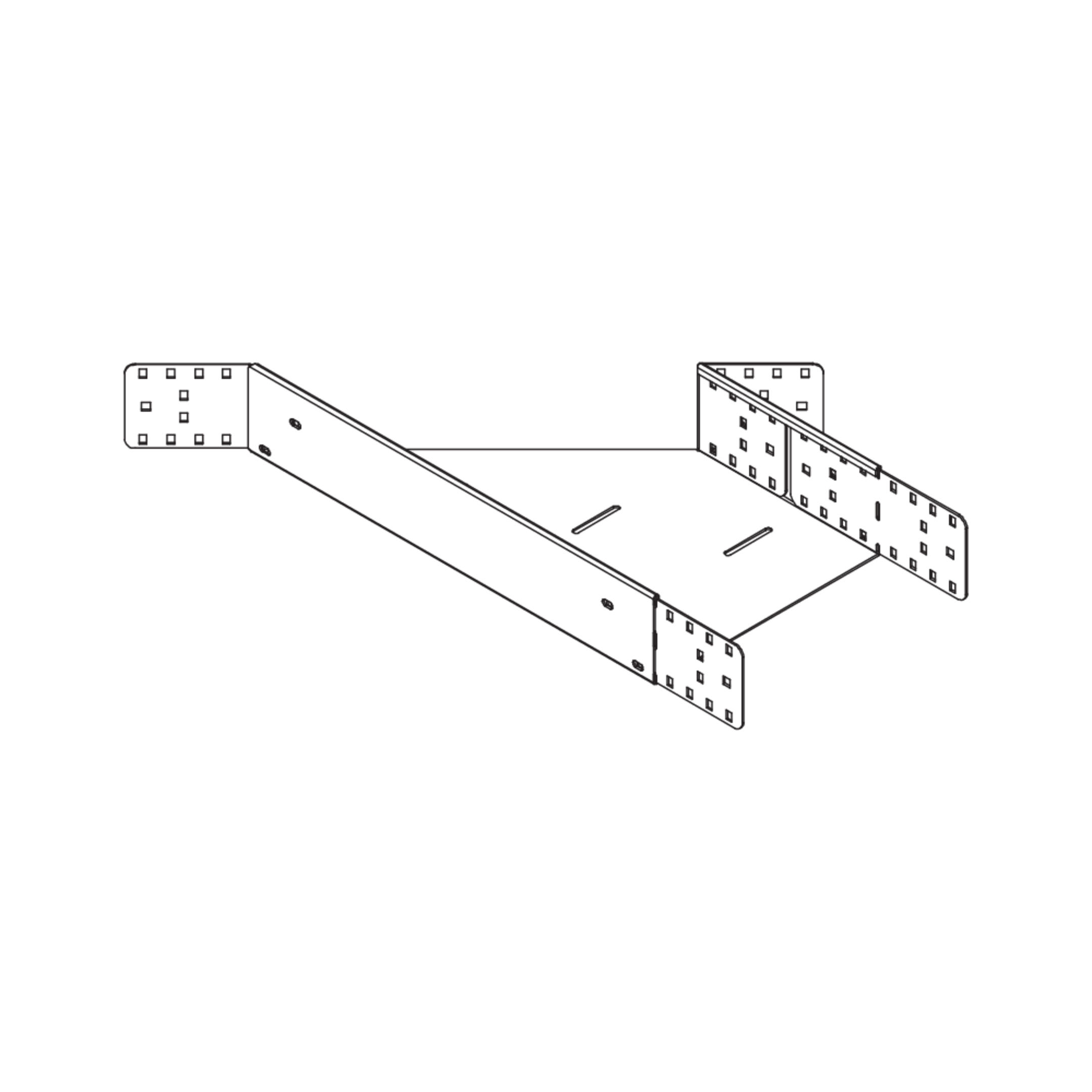

Der Bodenkanal-Abzweig BKGR 100 mit Gehrungsschnitt rechts und integrierten Verbindern ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs von 45°. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Dort, wo der sich anschließende Bodenkanal abzweigen soll, wird der Holm des Hauptbodenkanals entsprechend ausgeschnitten. Der Abzweig BKGR wird an dieser Stelle angesetzt und verschraubt. Anschließend lässt sich der abzweigende Bodenkanal einschieben.
