BKBGDR

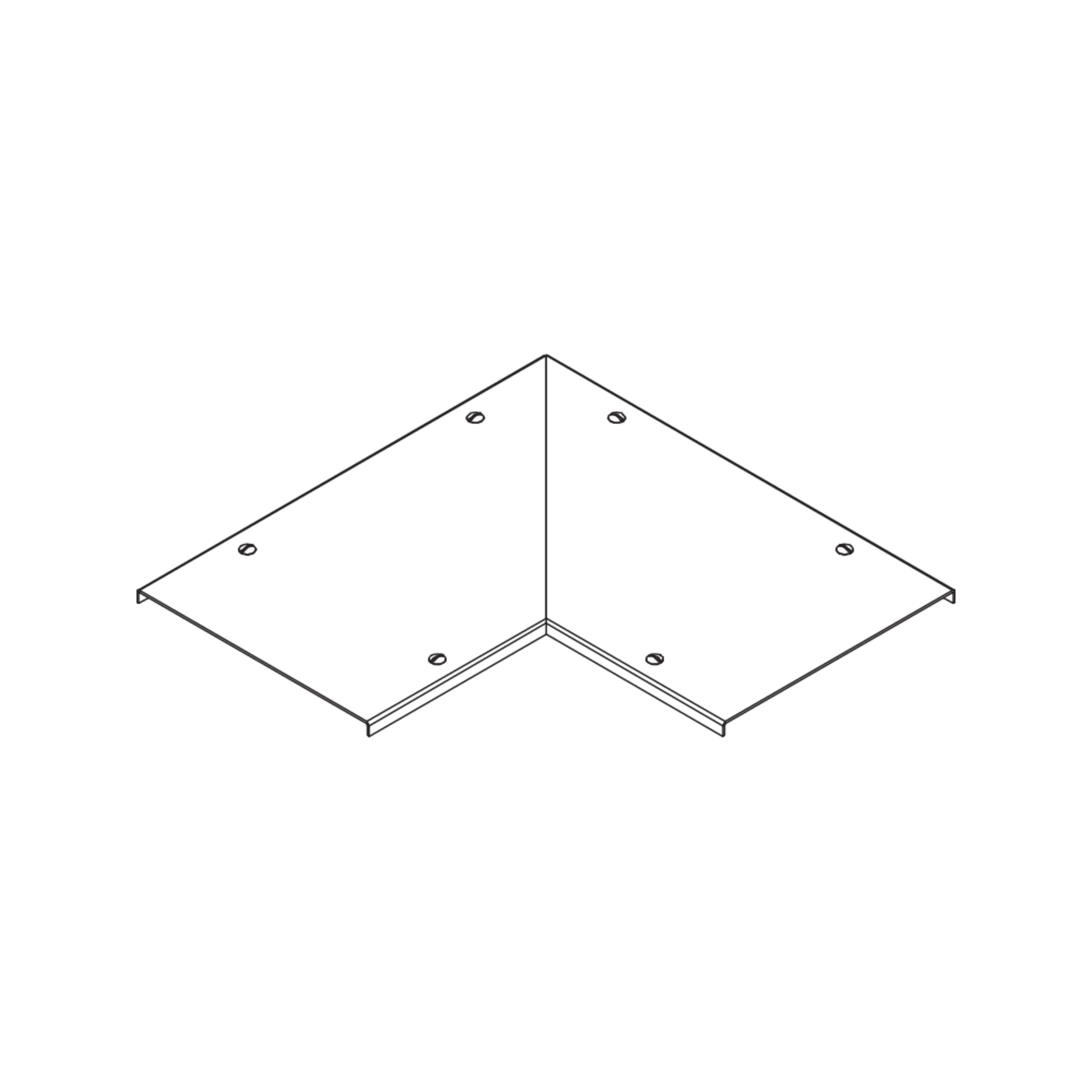

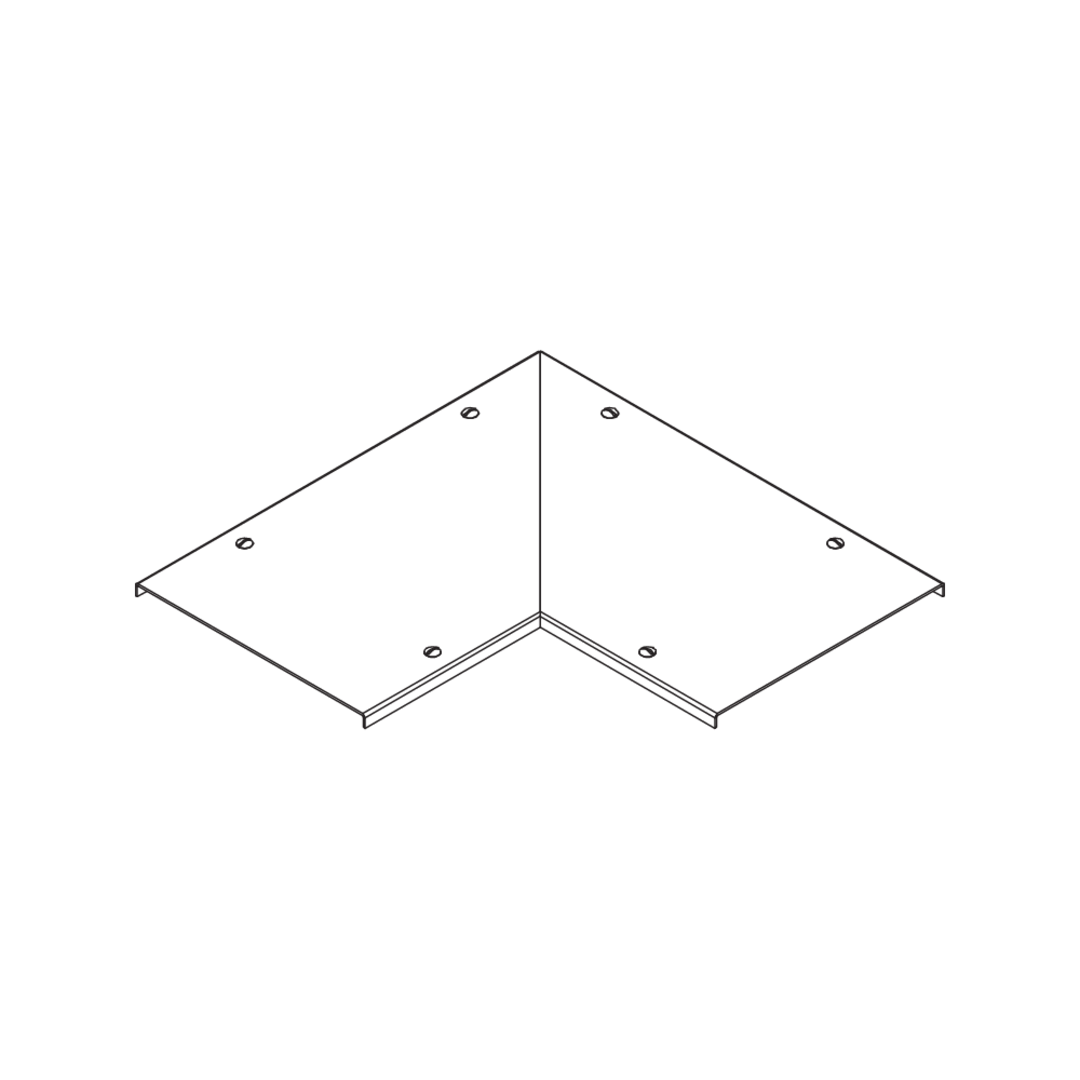

Bodenkanal-Bogen-Deckel mit Gehrungsschnitt und Drehriegeln

Der Bodenkanal-Bogen-Deckel BKBGDR mit Gehrungsschnitt wird auf dem Bodenkanal-Bogen BKBG aufgesetzt und schützt Kabel und Versorgungsleitungen vor Funkenflug und anderen mechanischen Einwirkungen. Er hat eine dem Bogen entsprechende Breite von 100 bis 600 mm. Der Bodenkanal-Bogen-Deckel besteht aus sendzimir-feuerverzinktem Stahl ohne Prägung. Bei einer maximalen Fachgröße von 200 mm garantieren wir eine geprüfte Belastbarkeit von 5,00 kN nach EN 50085-2-2. Drehriegel sind vormontiert.

Belastungsanforderungen gemäß: EN 50085-2-2
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

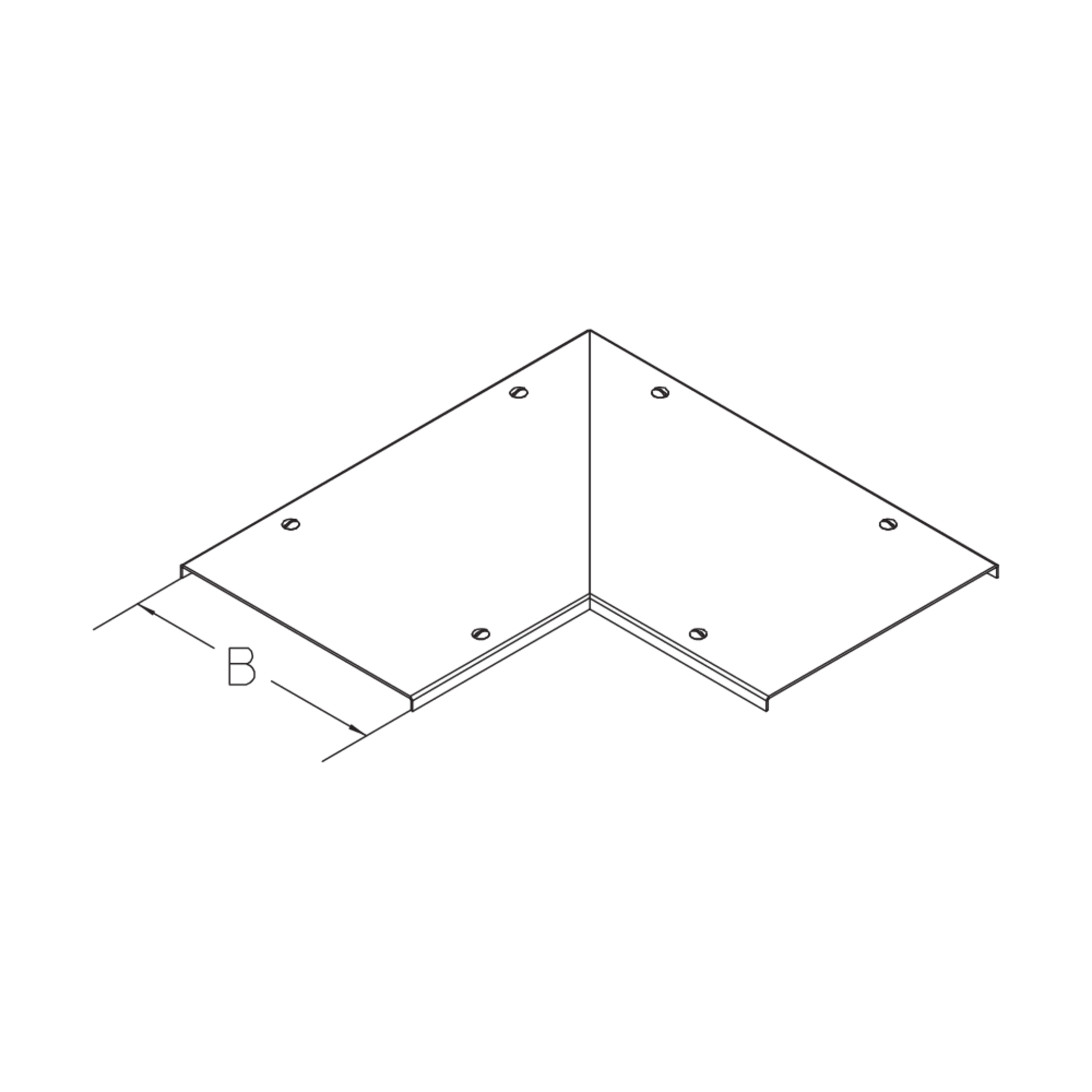

B

Breite

t

Materialstärke

Pmax

max. Belastung

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • BKBGDR 10S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    100 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.264 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 15S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    150 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.860 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 20S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    200 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.523 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 30S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    300 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.080 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 40S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    400 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.980 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 50S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    500 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.180 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBGDR 60S
    Bodenkanal-Bogen-Deckel m. Gehrungs-
    Breite
    600 mm
    Materialstärke
    2.00 mm
    max. Belastung
    5.00 kN
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.700 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: EN 50085-2-2
  • Belastbar bis 5 kN
