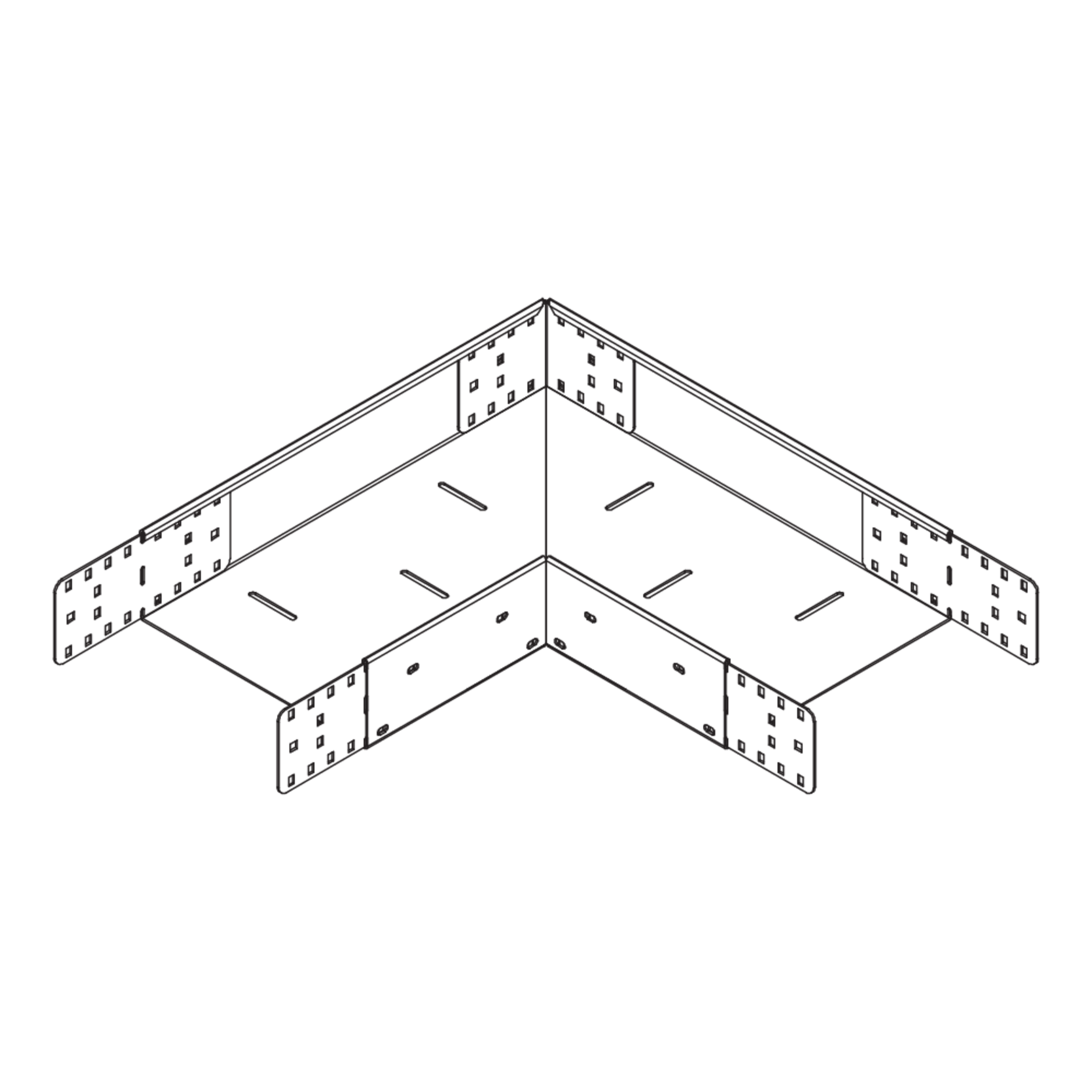

BKBG 100

Bodenkanal-Bogen mit Gehrungsschnitt, Höhe = 100 mm

Der Bodenkanal-Bogen BKBG 100 mit integrierten Verbindern und Gehrungsschnitt ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Der Bogen wird in die Bodenkanäle eingeschoben und anschließend verschraubt.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

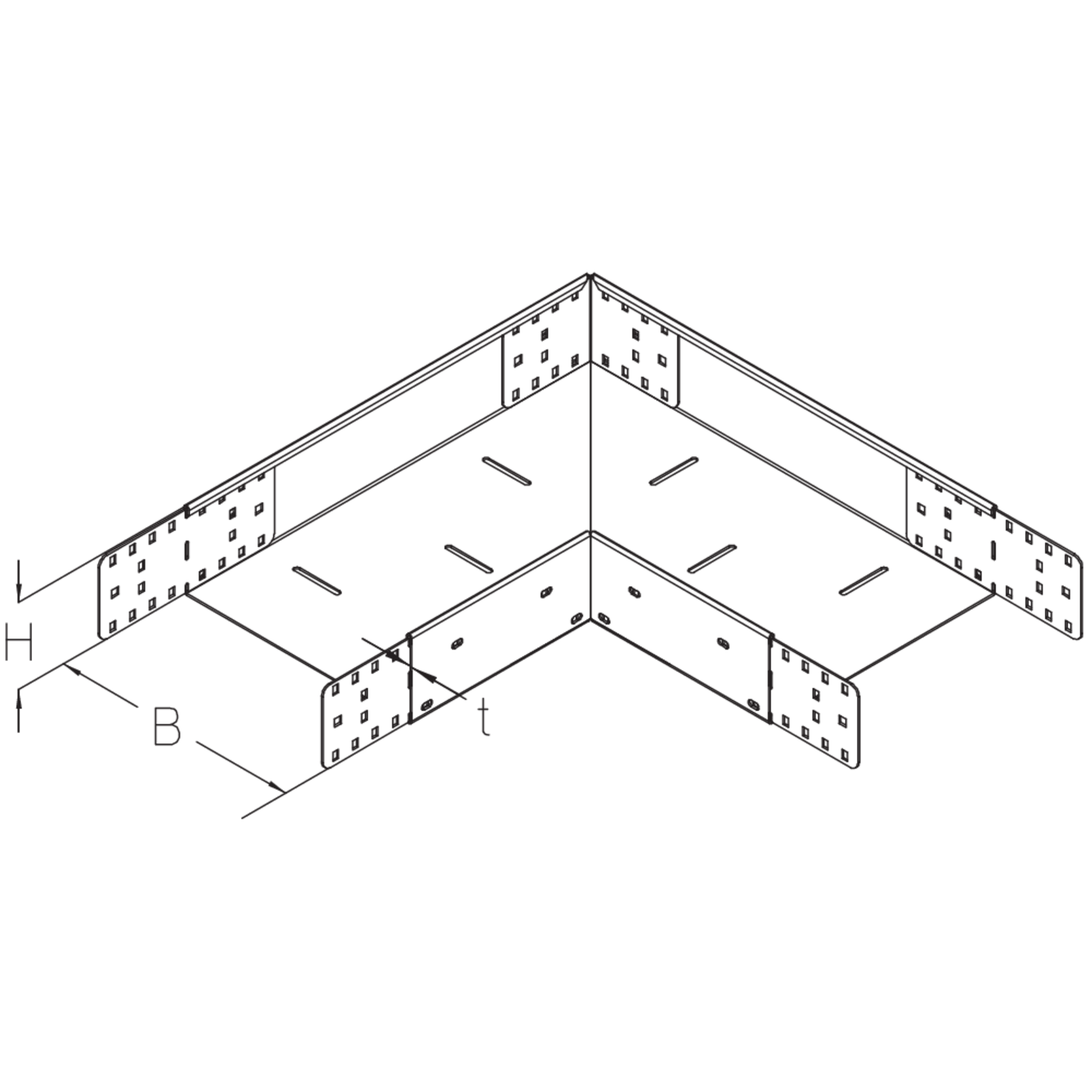

Artikel

H

Höhe

B

Breite

t

Materialstärke

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • BKBG 100-10S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    100 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.874 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-15S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    150 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.594 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-20S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    200 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    6.414 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-30S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    300 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.074 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-40S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    400 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.434 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-50S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    500 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.974 kg
    Included accessories
    Mehr Informationen
  • BKBG 100-60S
    Bodenkanal-Bogen 90° m. Gehrungsschnitt,
    Höhe
    100 mm
    Breite
    600 mm
    Materialstärke
    2.00 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    15.674 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • BK Bodenkanal - Technische Information

    Technische Information

    PDF, 6 MB

    de en

  • Bodenkanal - Montageanleitung

    Montageanleitung für BK Bodenkanäle

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten BK Bodenkanal

    BIM Daten BK Bodenkanal

    BIM-Daten

    ZIP, 6 MB

    de en

Inklusivzubehör
