AVBL

Schienenauflagebügel

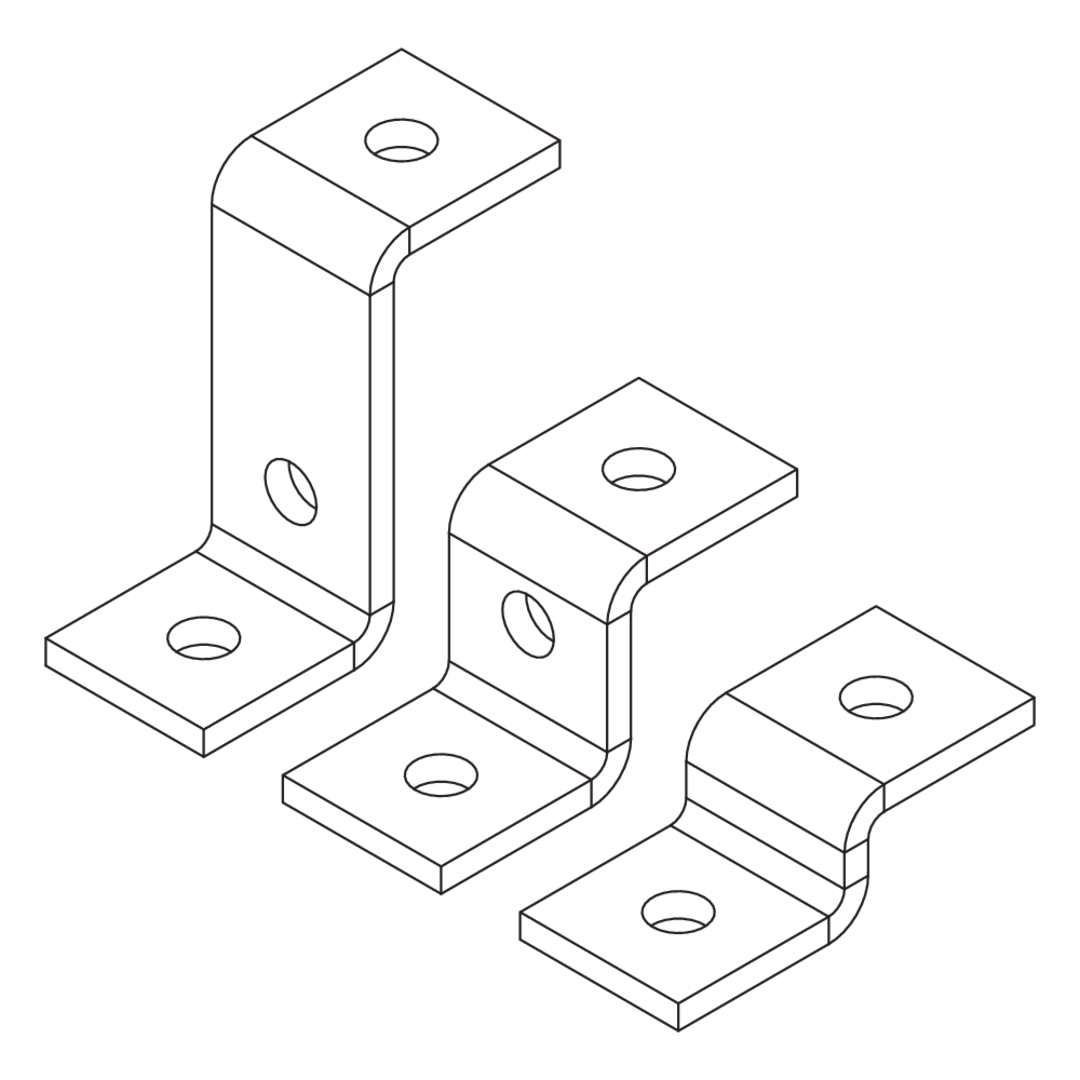

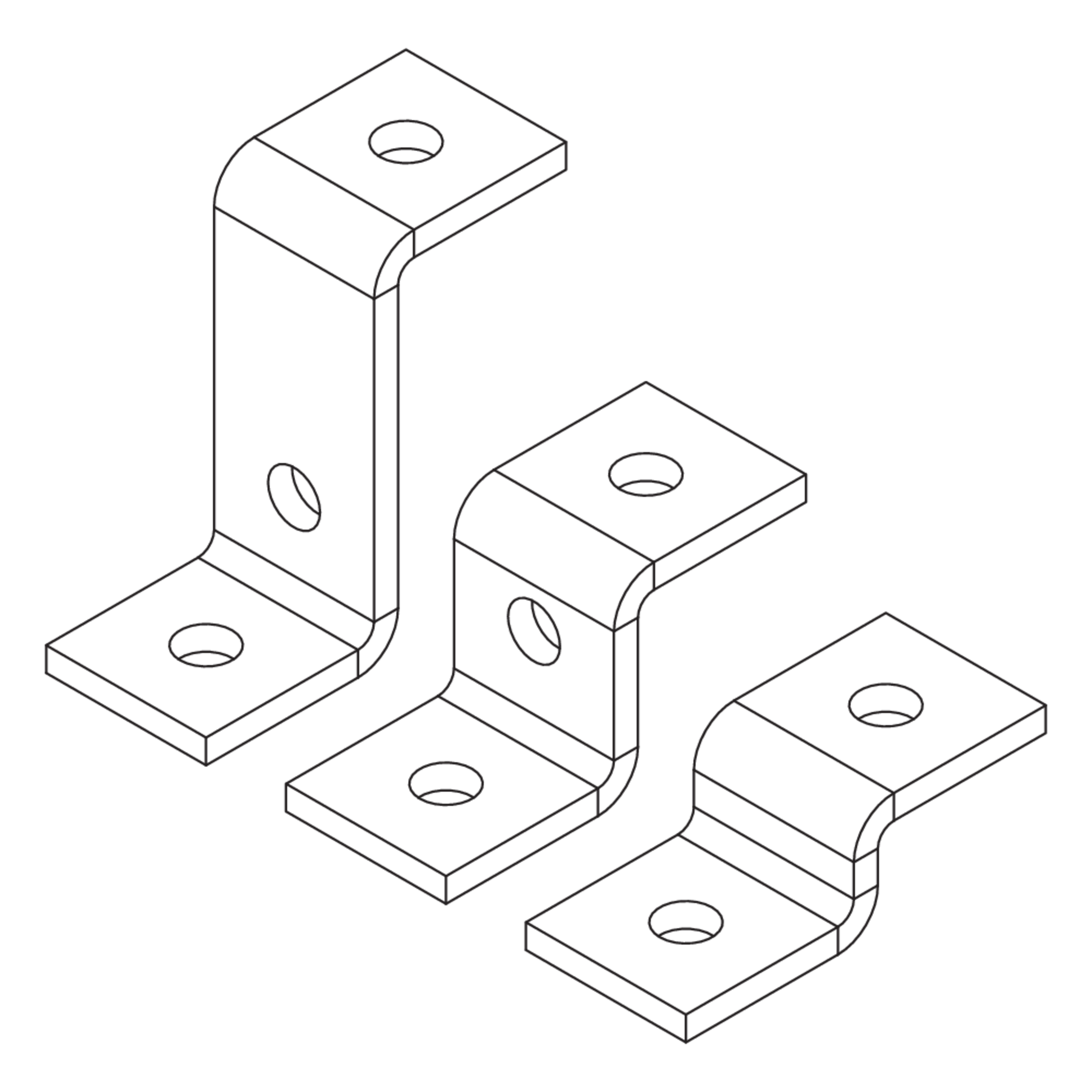

Der Schienenauflagebügel AVBL dient zur einseitigen Verbindung von zwei kreuzenden Montageschienen. Er besitzt Befestigungslochungen mit Ø 13 mm und besteht aus tauchfeuerverzinktem Stahl. Befestigungszubehör muss, je nach Anwendungsfall, gesondert bestellt werden.

Kontakt aufnehmenDatenblatt herunterladen

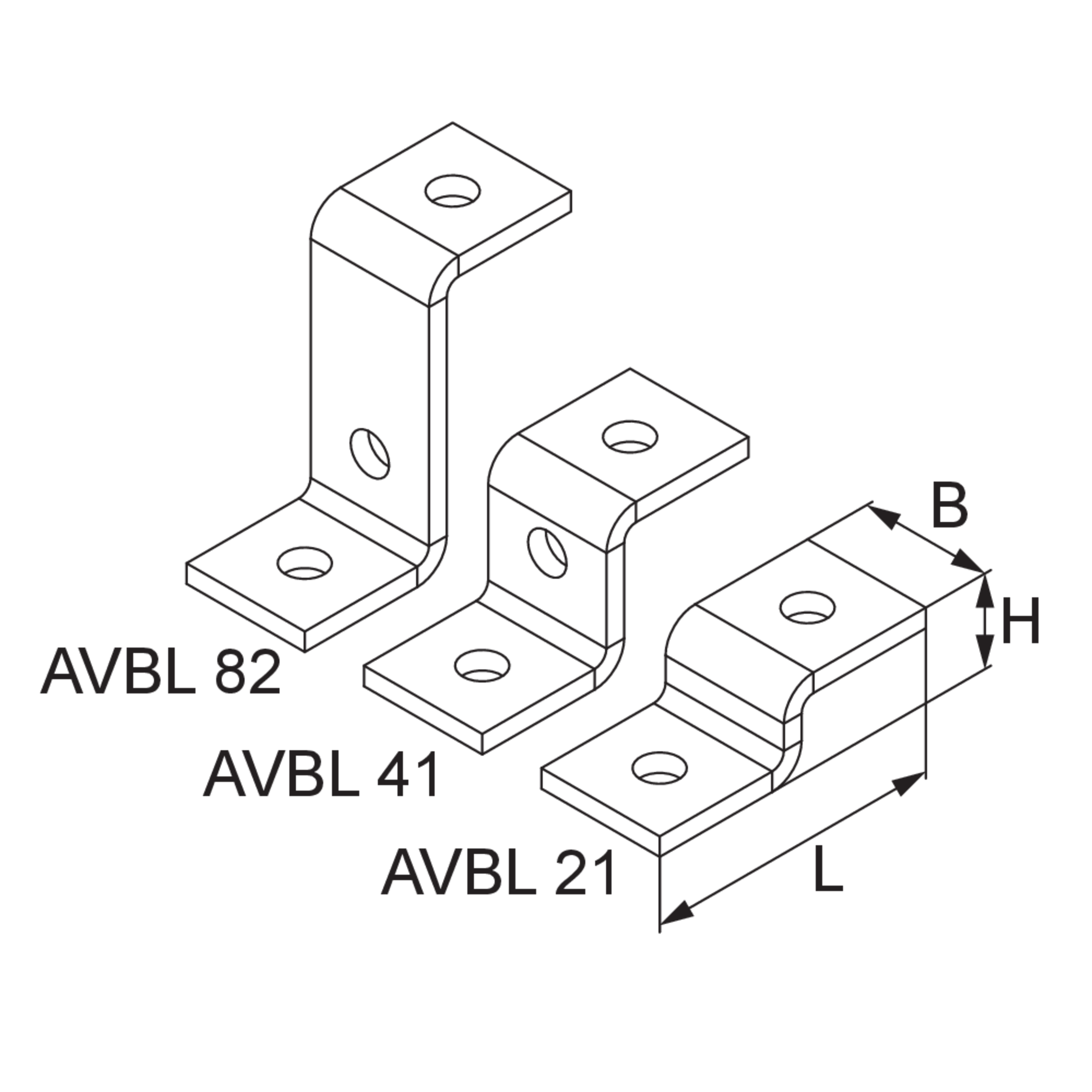

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

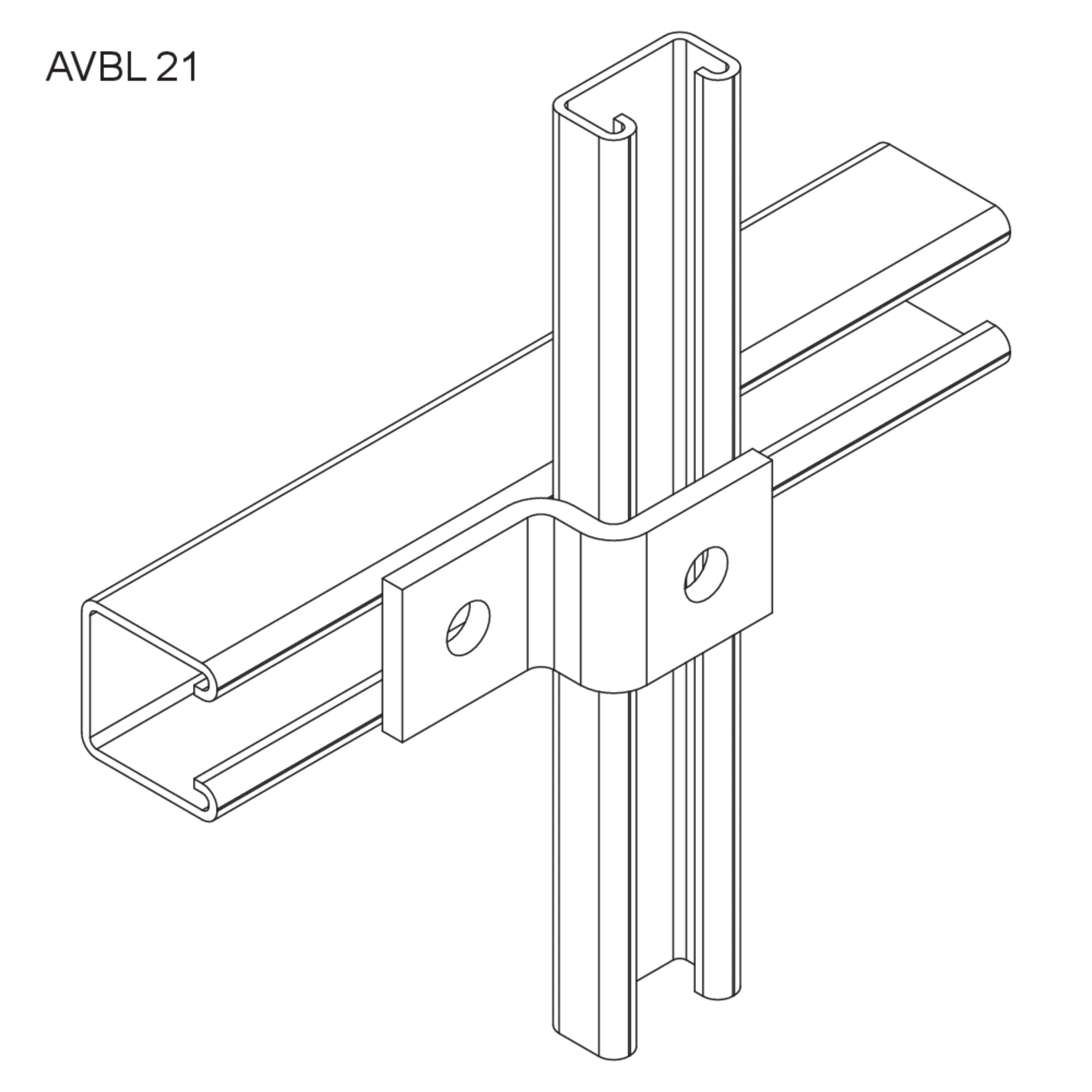

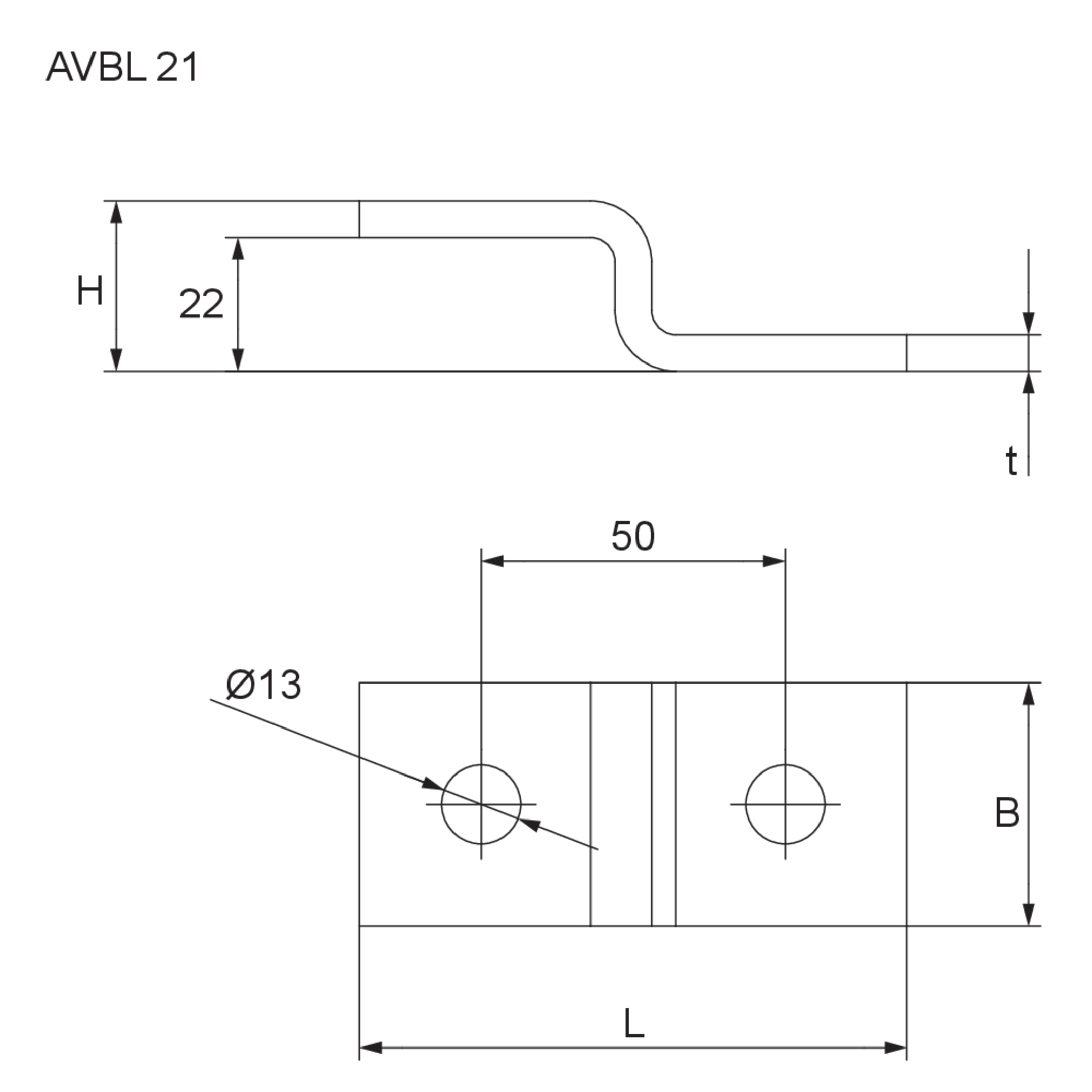

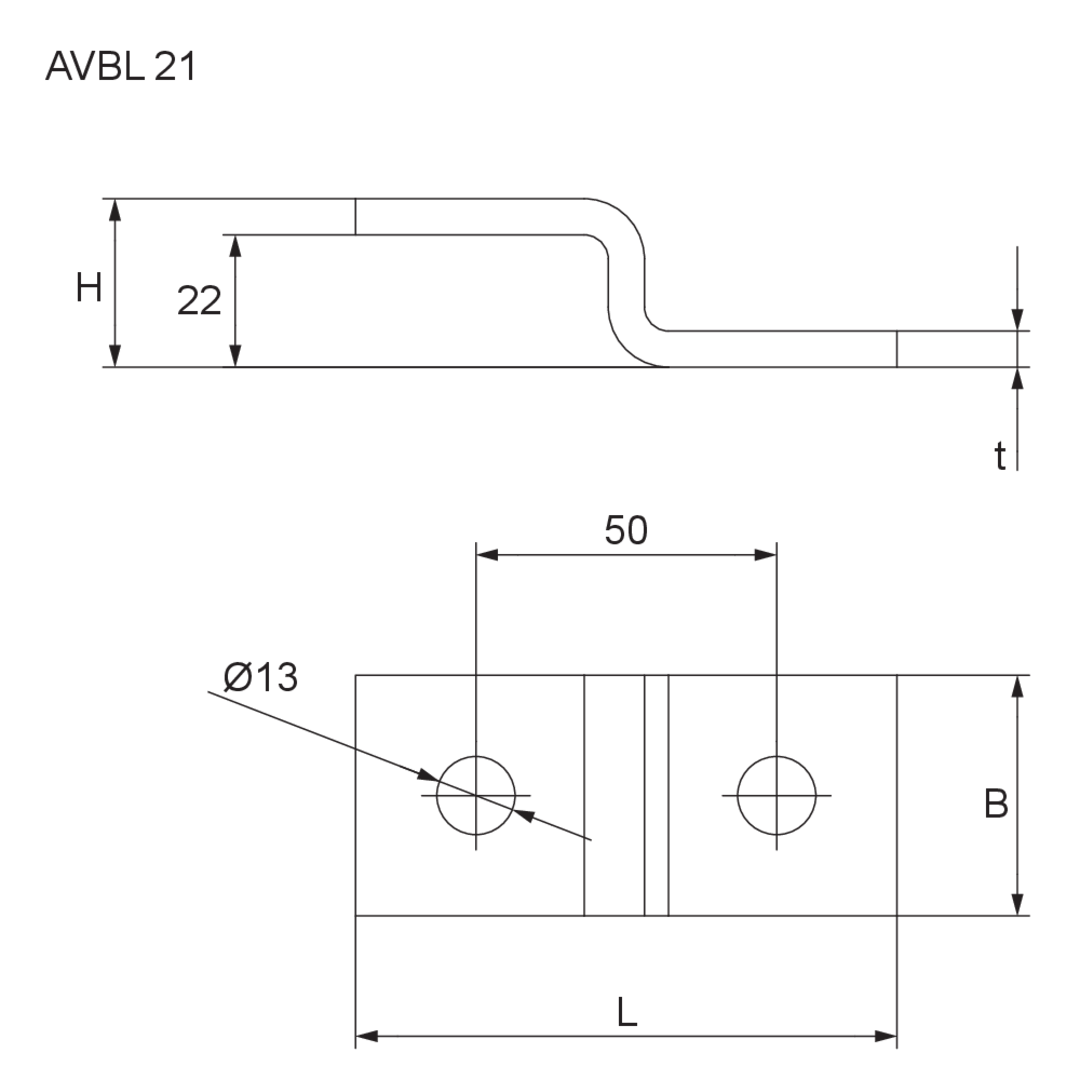

  • AVBL 21F
    Profilschienenverbinder
    Höhe
    28 mm
    Breite
    40 mm
    Länge
    90 mm
    Materialstärke
    6 mm
    Gewicht je Lagermengeneinheit
    0.190 kg
    Mehr Informationen

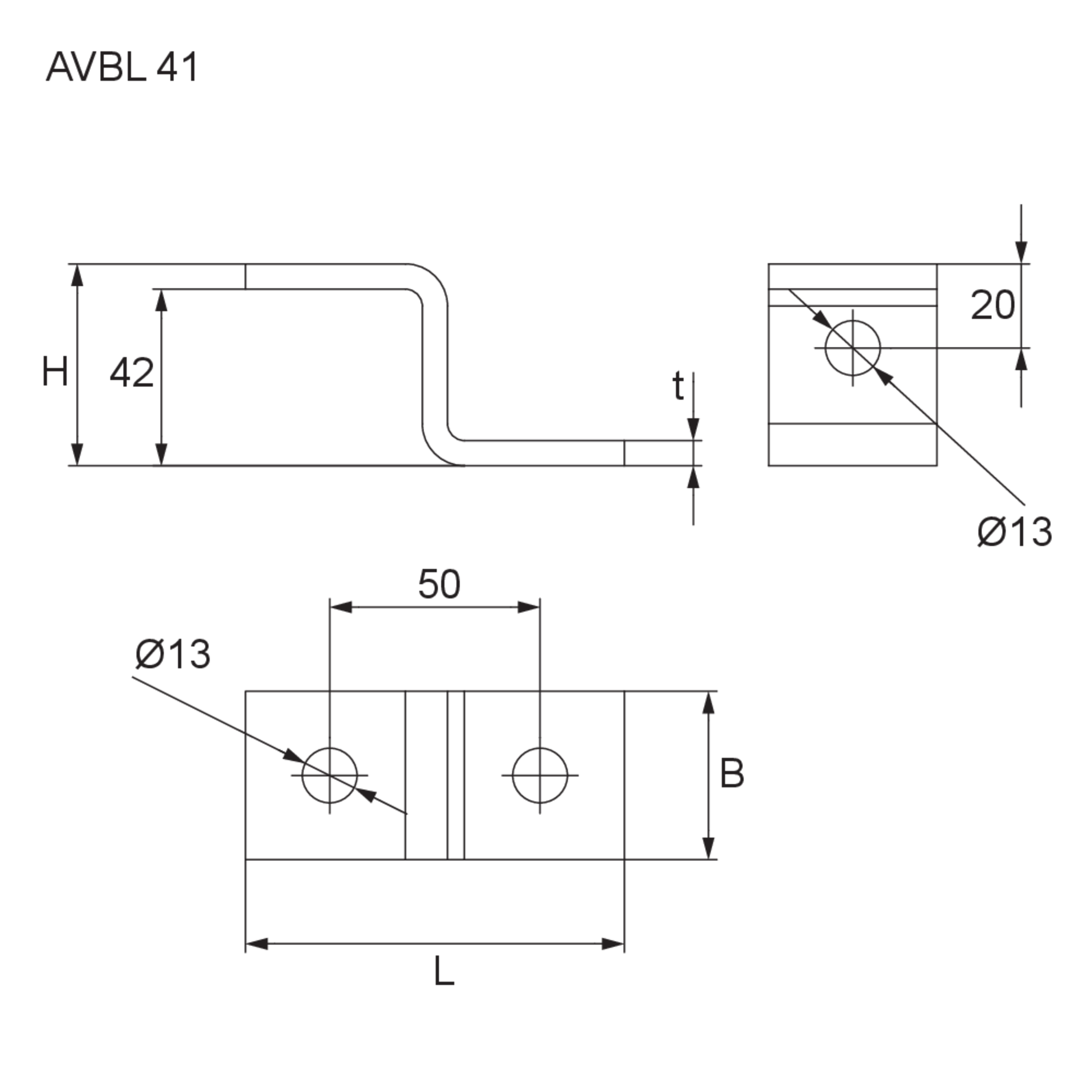

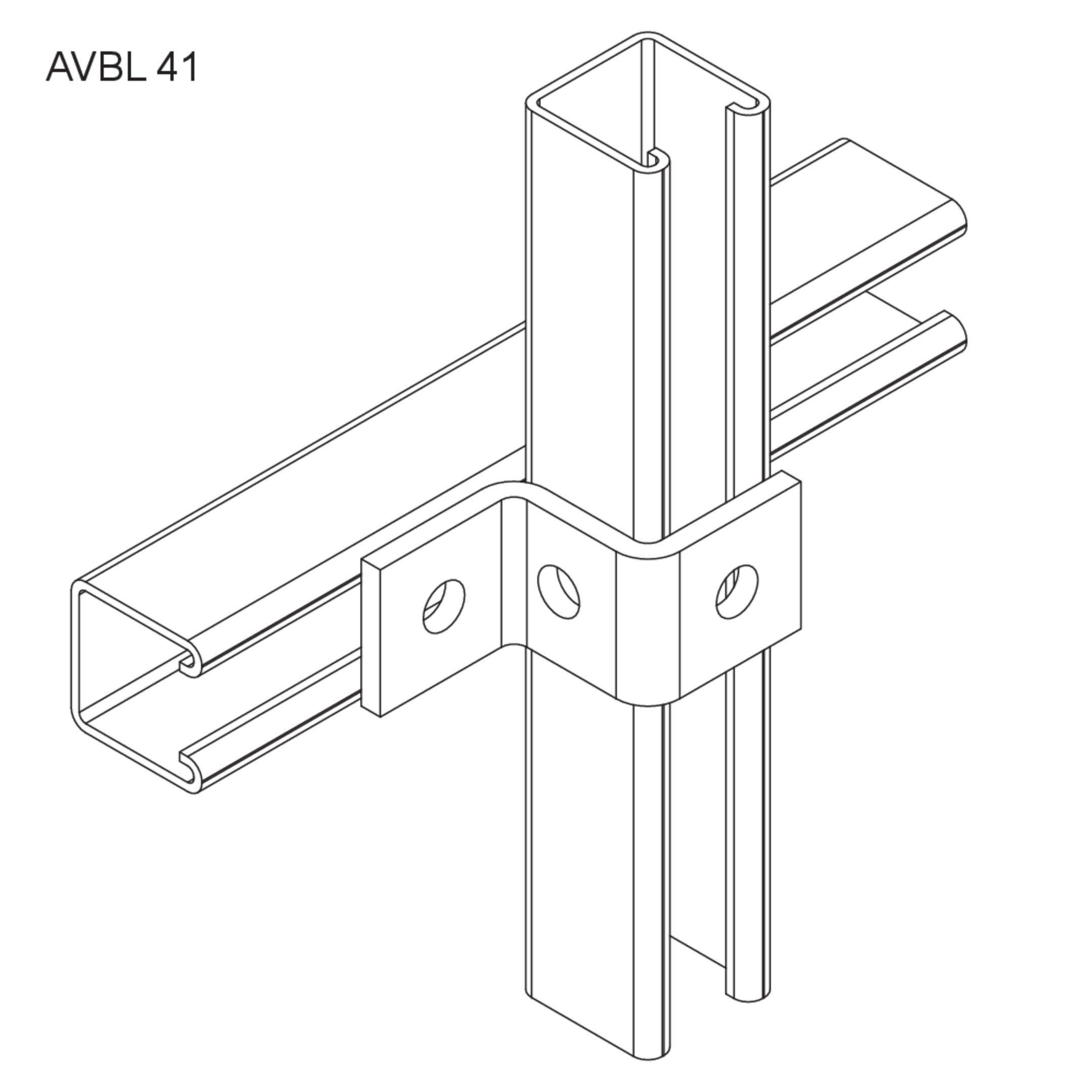

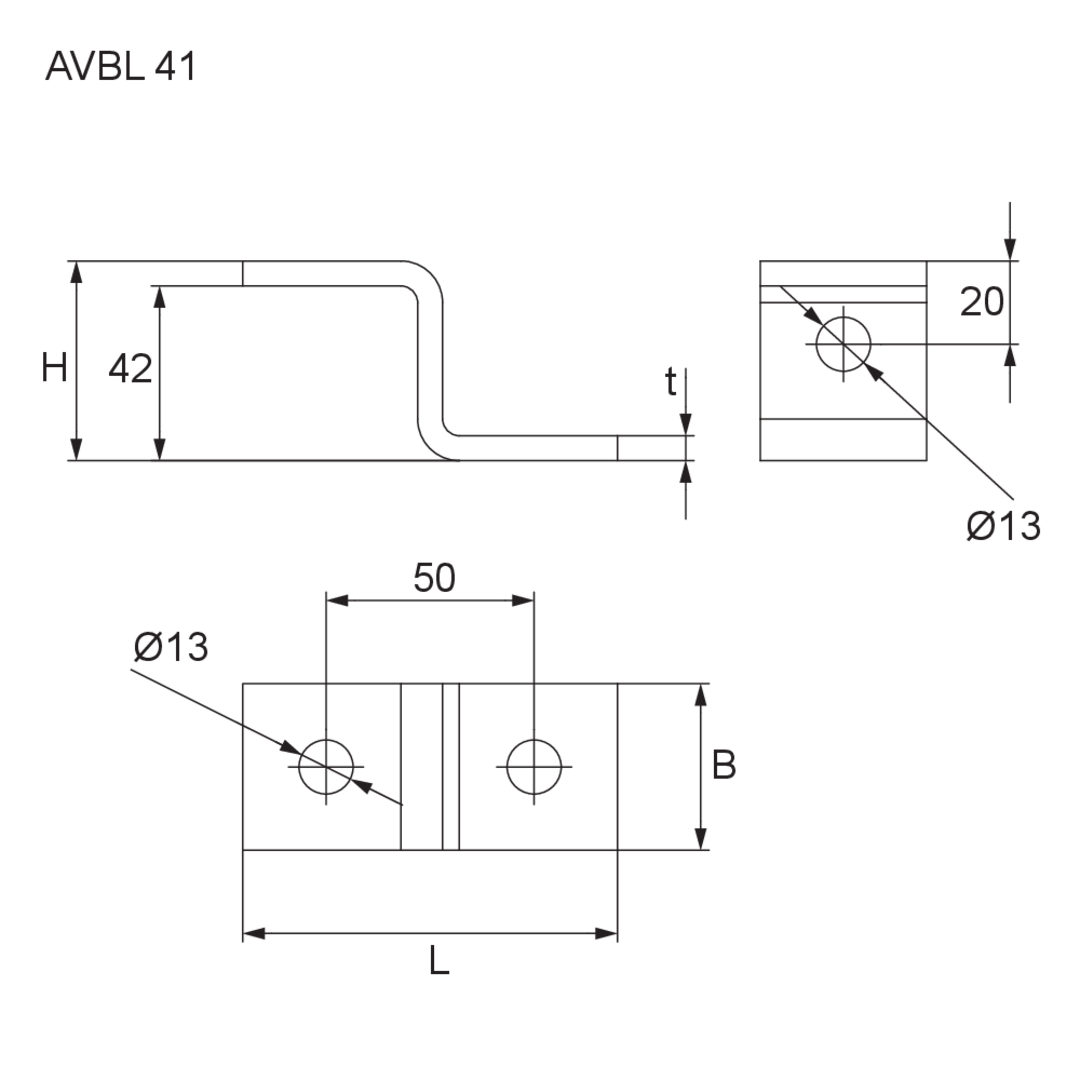

  • AVBL 41F
    Profilschienenverbinder
    Höhe
    48 mm
    Breite
    40 mm
    Länge
    90 mm
    Materialstärke
    6 mm
    Gewicht je Lagermengeneinheit
    0.220 kg
    Mehr Informationen

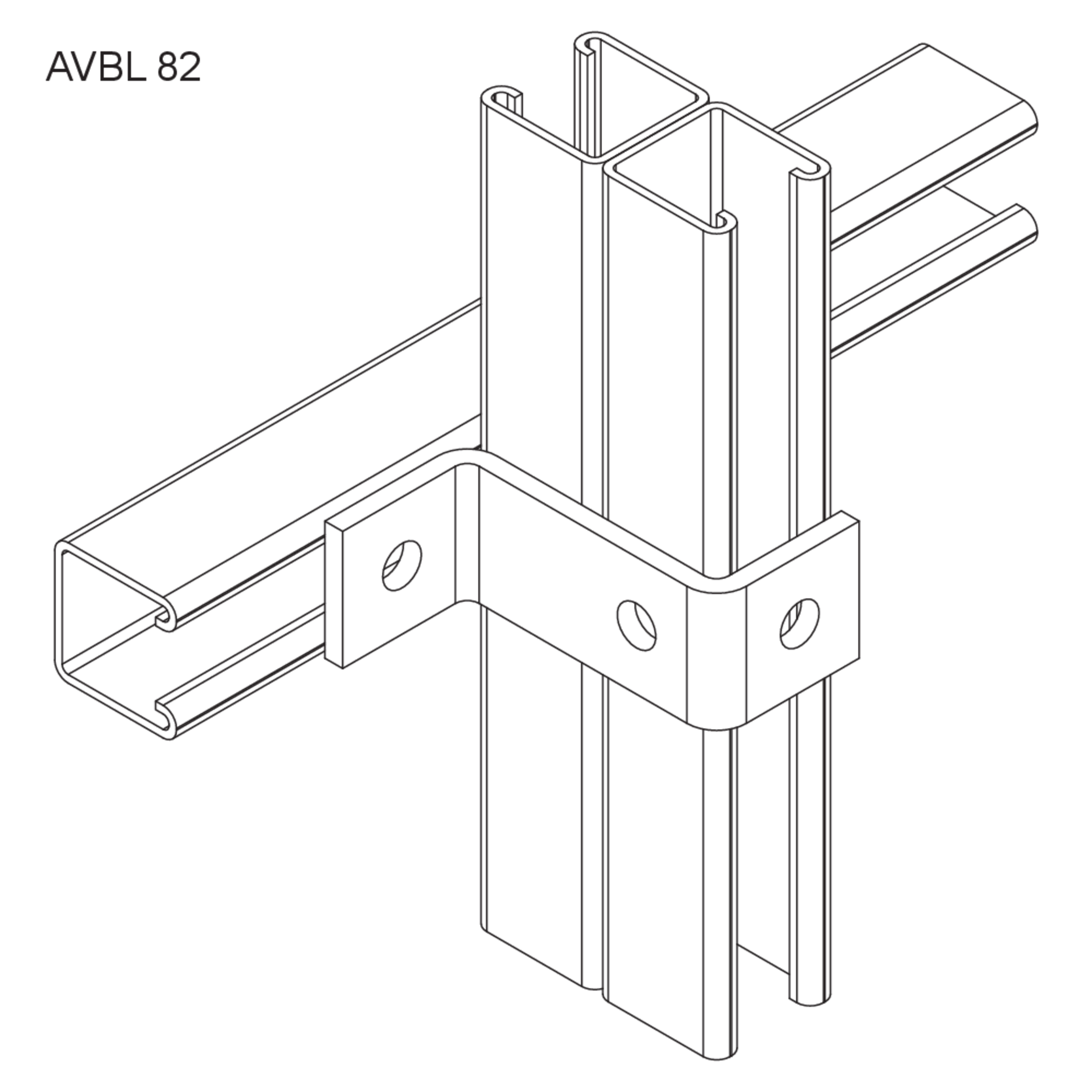

  • AVBL 82F
    Profilschienenverbinder
    Höhe
    90 mm
    Breite
    40 mm
    Länge
    90 mm
    Materialstärke
    6 mm
    Gewicht je Lagermengeneinheit
    0.310 kg
    Mehr Informationen
