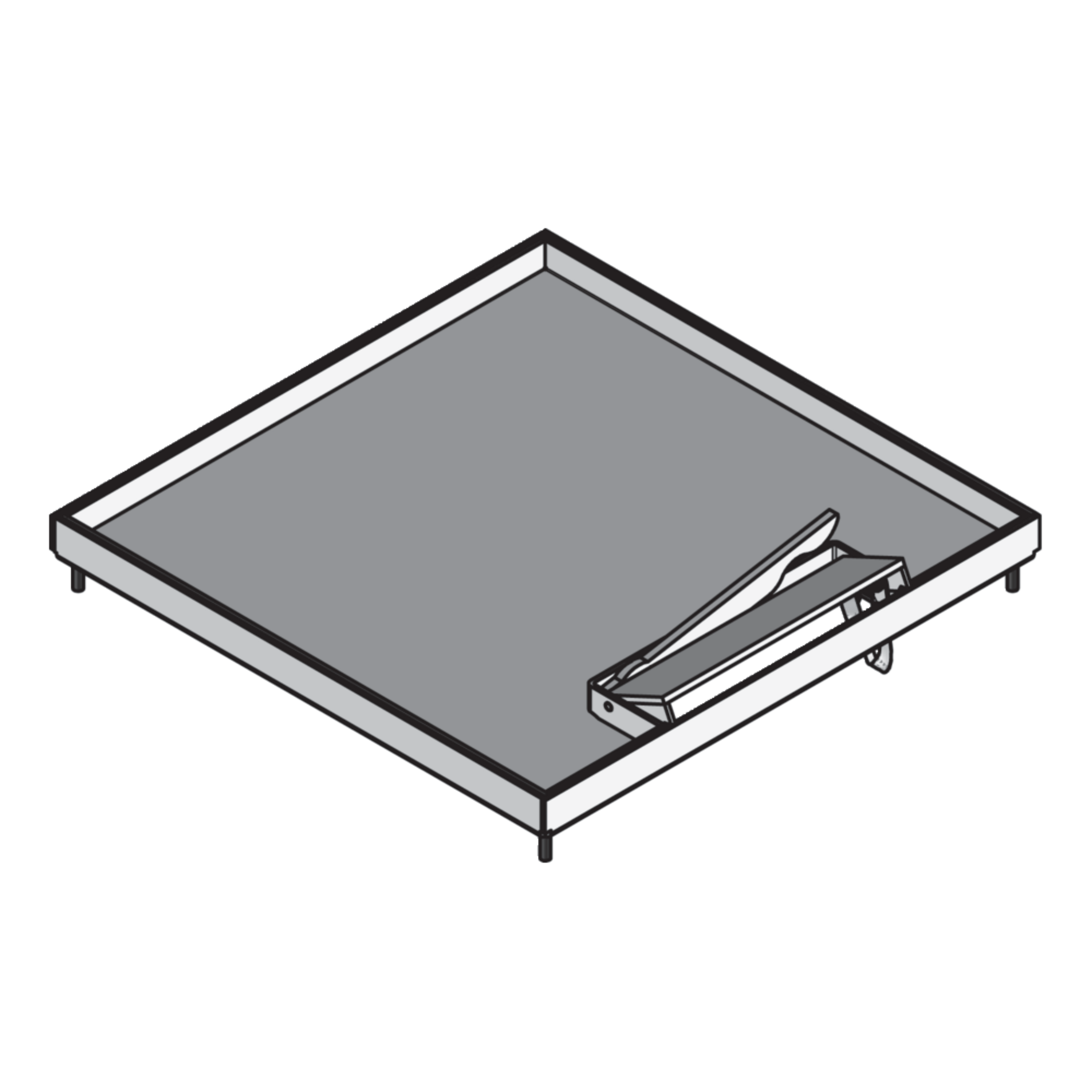

Bei den Bauelementen UEKD V E handelt es sich um eckige Klappdeckeleinheiten mit Stoßkante. Sie bestehen aus einem Kassetteneinbaurahmen mit Einlagekassette, Kabelauslass, bodenebenem Leitungsauslass und Gummidichtung und eignen sich für Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Auf Nivelliereinheiten montiert nehmen sie max. 3 Gerätebecher auf. Die Deckeleinheiten sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine max. Belastung von 2 kN und ein Einbaumaß von 261 x 261 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Trocken gepflegt
Feucht gepflegt
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel
| Artikel | H Höhe | Hmin min. Einbauhöhe | B Breite | L Länge | E Einbaumaß | Pmax max. Belastung | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | Gerätebecher max. Anzahl installierbarer Gerätebecher | Gewicht Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEKD 25-V MS | 29 mm | 95 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 16,5 mm | 3 | 4,867 kg | ||
| UEKD 35-V MS | 29 mm | 105 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 26,5 mm | 3 | 5,479 kg |
| Artikel | H Höhe | Hmin min. Einbauhöhe | B Breite | L Länge | E Einbaumaß | Pmax max. Belastung | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | Gerätebecher max. Anzahl installierbarer Gerätebecher | Gewicht Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEKD 15-V E | 19 mm | 85 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 12,5 mm | 3 | 1,792 kg | ||
| UEKD 25-V E | 29 mm | 95 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 22,5 mm | 3 | 2,158 kg | ||
| UEKD 35-V E | 39 mm | 105 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 32,5 mm | 3 | 2,476 kg | ||
| UEKD 45-V E | 49 mm | 115 mm | 258 mm | 258 mm | 261 x 261 mm | 2,00 kN | IP-20 | IP-30 | 42,5 mm | 3 | 2,838 kg |
