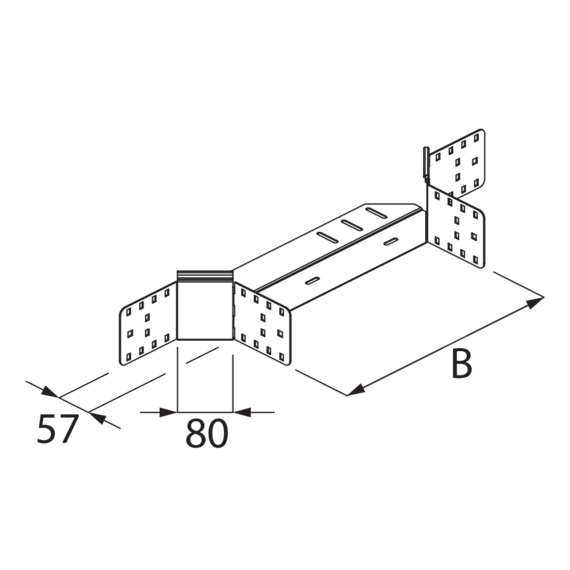

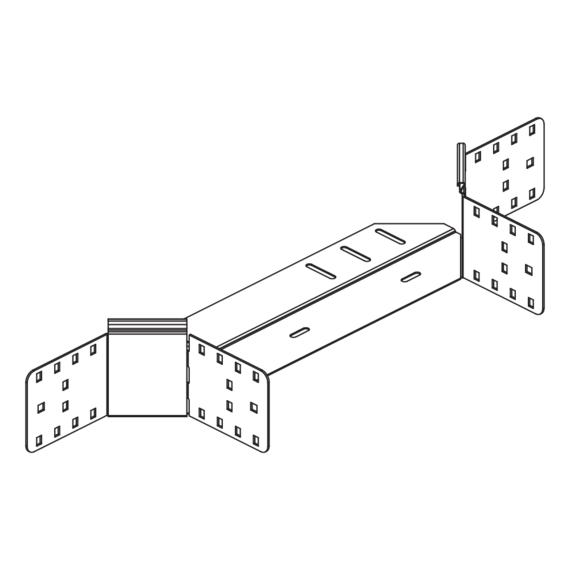

Der Kabelrinnen-Anbauabzweig RAA 110 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Dort, wo die Anschlusskabelrinne abzweigen soll, wird gemäß der Montageanleitung der Holm der Hauptkabelrinne entsprechend ausgeschnitten. Der Anbauabzweig RAA wird an dieser Stelle angesetzt und verschraubt. Anschließend lassen sich der Bodenverbinder VB und die Anschlusskabelrinne einschieben. Der Kabelrinnen-Anbauabzweig RAA 110 eignet sich für Kabelrinnen mit Seitenhöhen von 110 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
Artikel
| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RAA 110-10S | 110 mm | 100 mm | 1,357 kg | ||
| RAA 110-20S | 110 mm | 200 mm | 1,376 kg | ||
| RAA 110-30S | 110 mm | 300 mm | 1,621 kg | ||
| RAA 110-40S | 110 mm | 400 mm | 1,757 kg | ||
| RAA 110-50S | 110 mm | 500 mm | 1,884 kg | ||
| RAA 110-60S | 110 mm | 600 mm | 2,020 kg |
| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RAA 110-10F | 110 mm | 100 mm | 1,456 kg | ||
| RAA 110-20F | 110 mm | 200 mm | 1,596 kg | ||
| RAA 110-30F | 110 mm | 300 mm | 1,739 kg | ||
| RAA 110-40F | 110 mm | 400 mm | 1,884 kg | ||
| RAA 110-50F | 110 mm | 500 mm | 2,020 kg | ||
| RAA 110-60F | 110 mm | 600 mm | 2,165 kg |
| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RAA 110-10E | 110 mm | 100 mm | 1,145 kg | ||
| RAA 110-20E | 110 mm | 200 mm | 1,276 kg | ||
| RAA 110-30E | 110 mm | 300 mm | 1,410 kg | ||
| RAA 110-40E | 110 mm | 400 mm | 1,546 kg | ||
| RAA 110-50E | 110 mm | 500 mm | 1,675 kg | ||
| RAA 110-60E | 110 mm | 600 mm | 1,812 kg |
Detail- und Anwendungsbilder
Zubehör
Downloads
