WPRS 150

Weitspannkabelrinnen-Steigstück, Höhe = 150 mm

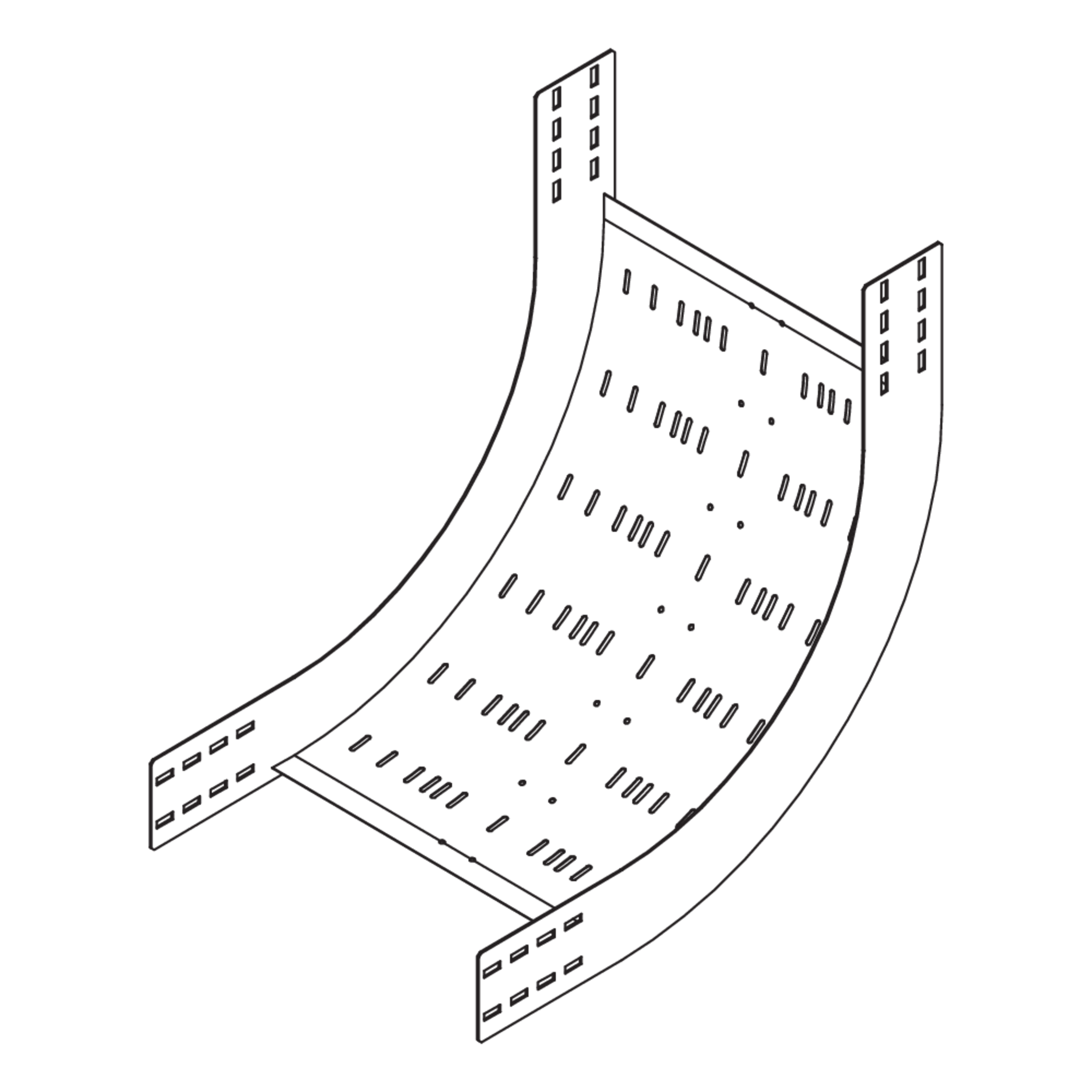

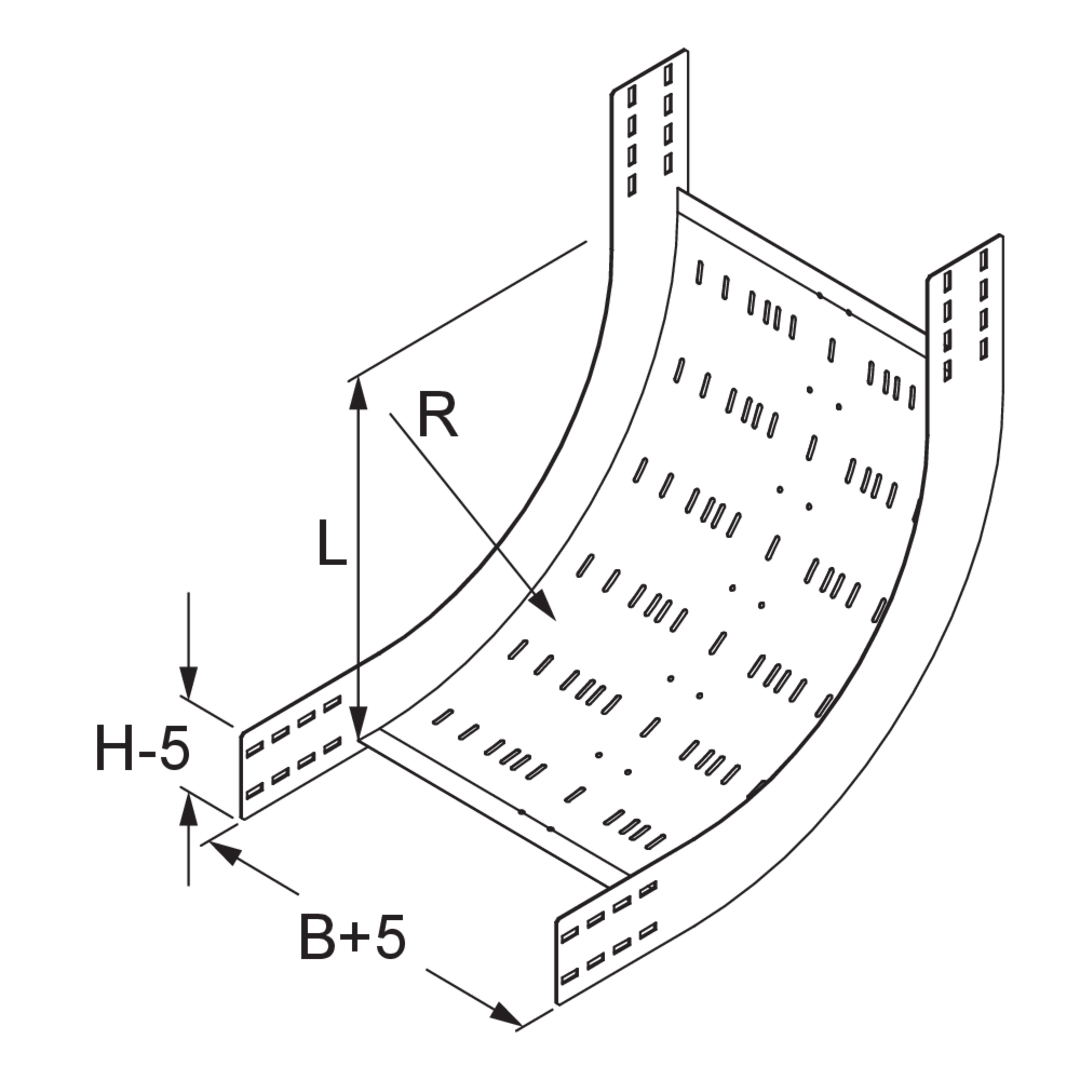

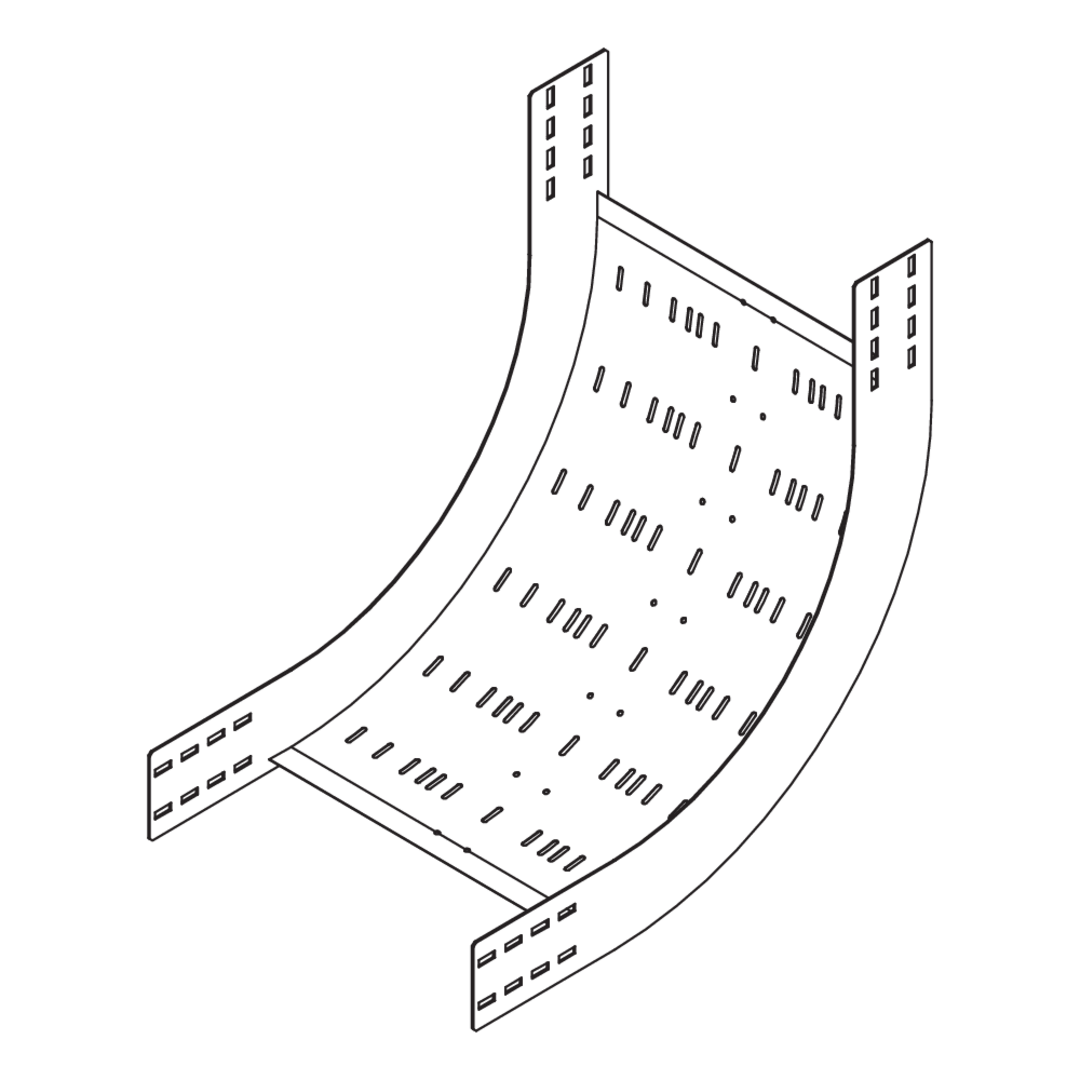

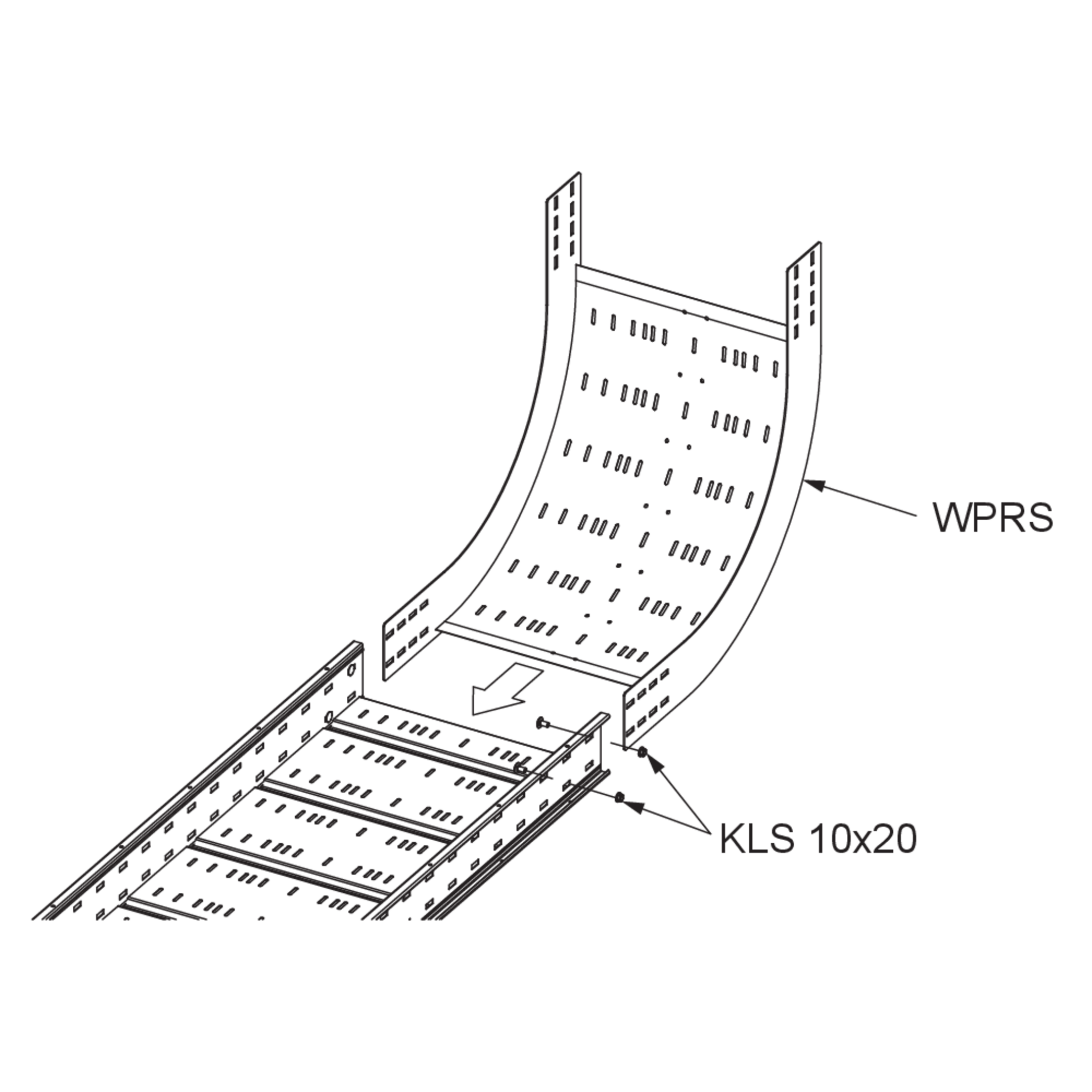

Das Weitspannkabelrinnen-Steigstück WPRS 150 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Das Steigstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Steigstück montiert. Es hat einen Radius von 576 mm.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPRS 150-20F
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.800 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-30F
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.580 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-40F
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13.390 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-50F
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    14.190 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-60F
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    15.000 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPRS 150-20E
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.108 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-30E
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.838 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-40E
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.598 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-50E
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13.348 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPRS 150-60E
    Weitspannkabelrinne-Steigstück
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    616 mm
    Radius
    576 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    14.108 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
