WPRS 120

Weitspannkabelrinnen-Steigstück, Höhe = 120 mm

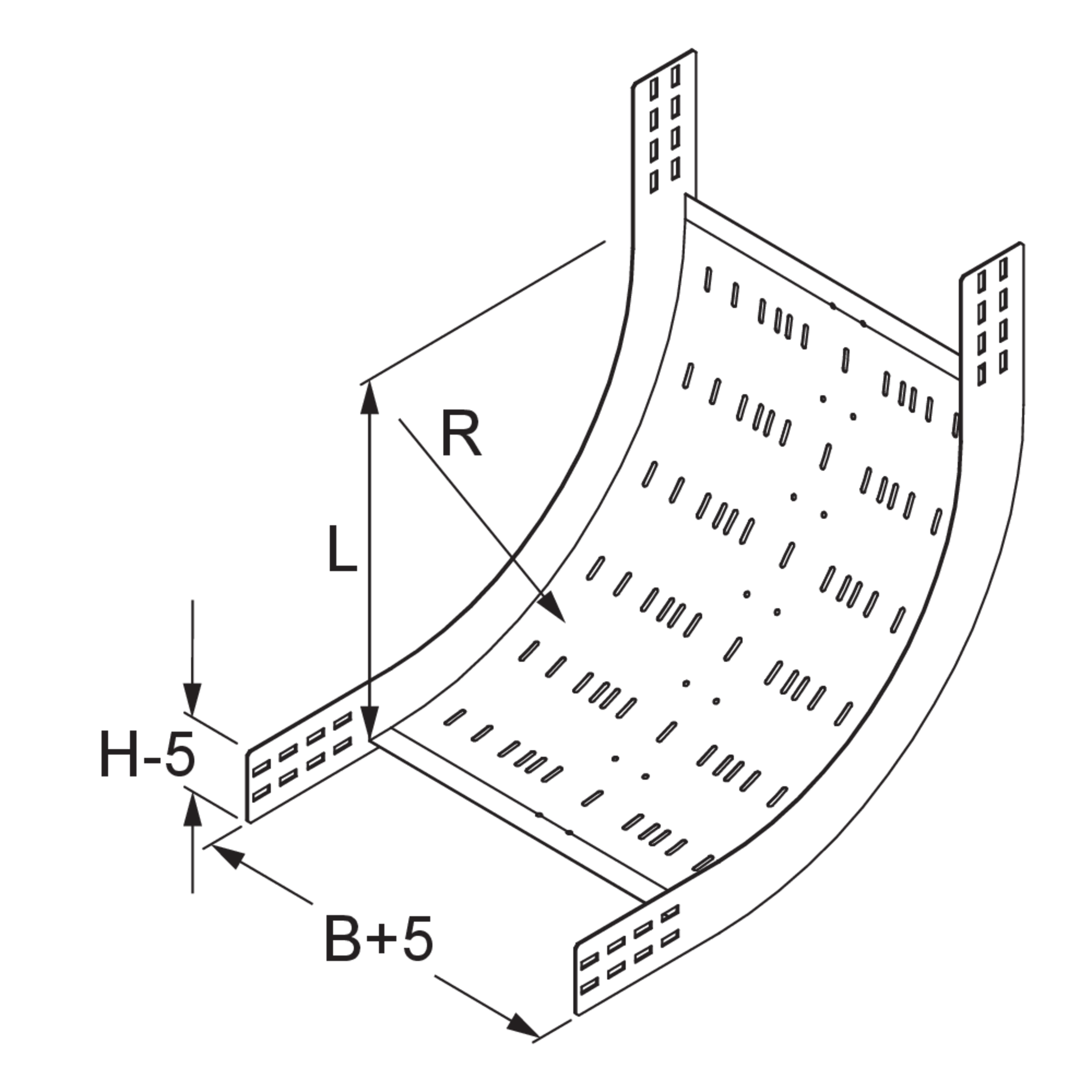

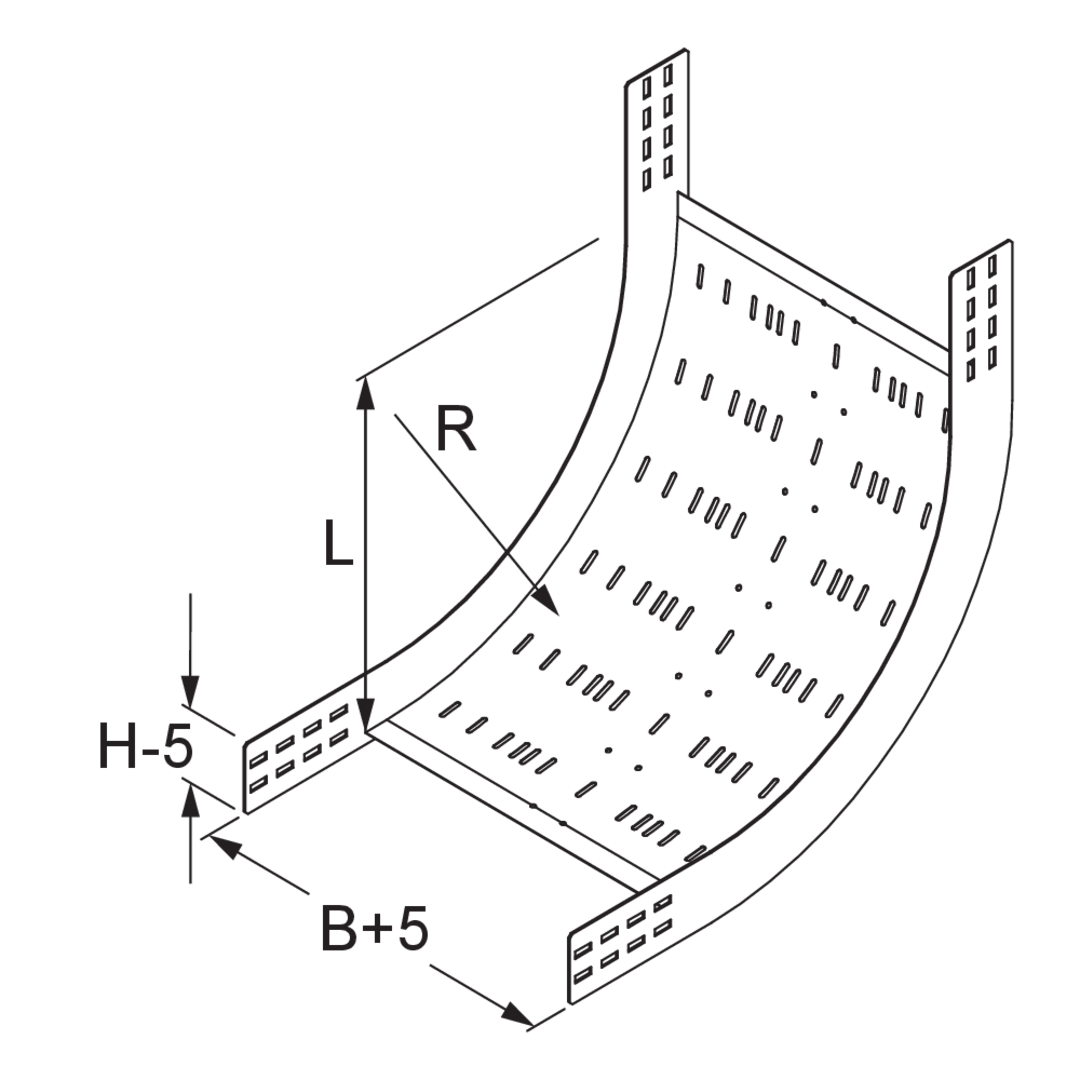

Das Weitspannkabelrinnen-Steigstück WPRS 120 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Das Steigstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Steigstück montiert. Es hat einen Radius von 545 mm.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPRS 120-20F
    Weitspannkabelrinne-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    200 mm
    Länge
    585 mm
    Radius
    545 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.540 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 120-30F
    Weitspannkabelrinne-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    300 mm
    Länge
    585 mm
    Radius
    545 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.290 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 120-40F
    Weitspannkabelrinne-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    400 mm
    Länge
    585 mm
    Radius
    545 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.050 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 120-50F
    Weitspannkabelrinne-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    500 mm
    Länge
    585 mm
    Radius
    545 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.810 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 120-60F
    Weitspannkabelrinne-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    600 mm
    Länge
    585 mm
    Radius
    545 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.580 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
