WPRS 100

Weitspannkabelrinnen-Steigstück, Höhe = 100 mm

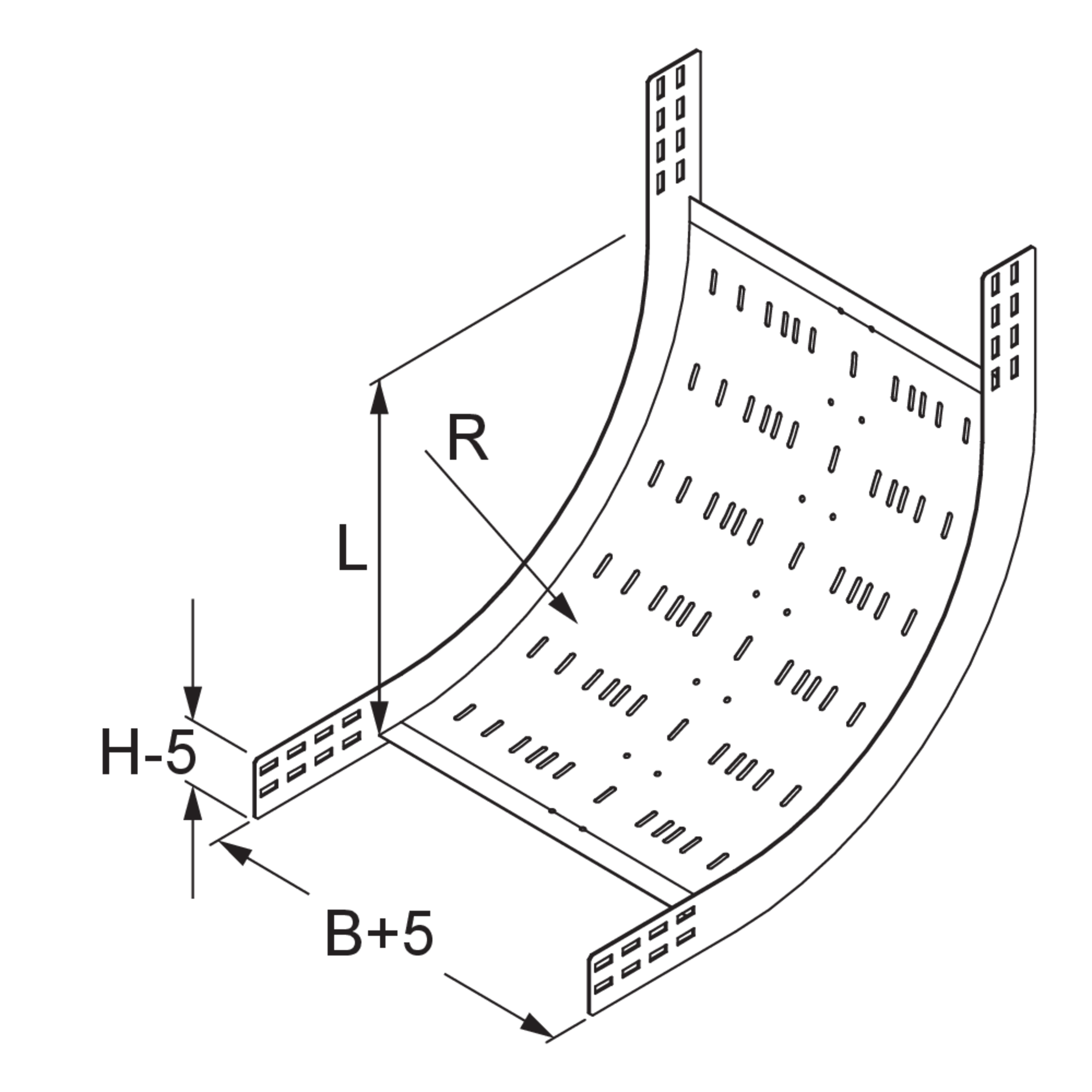

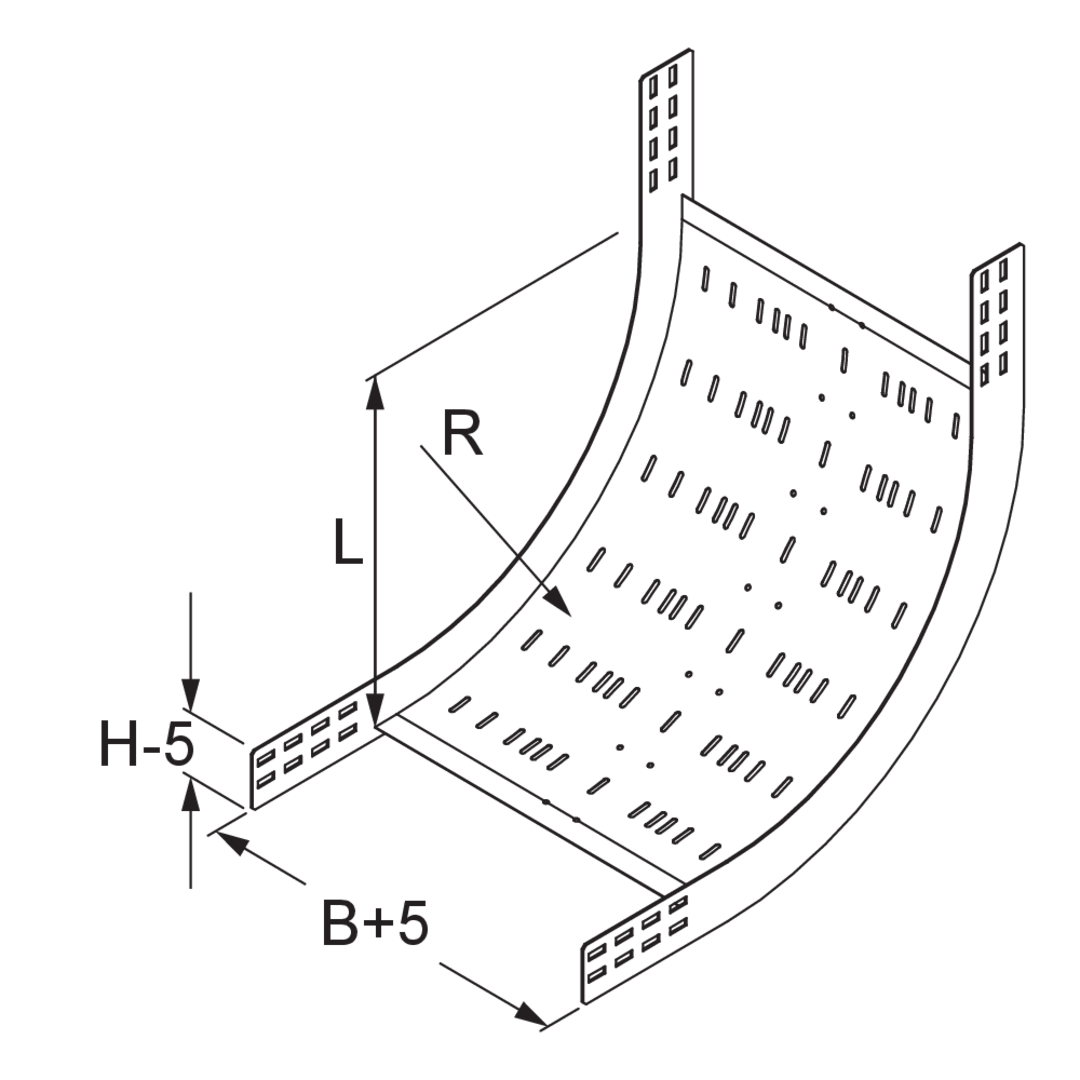

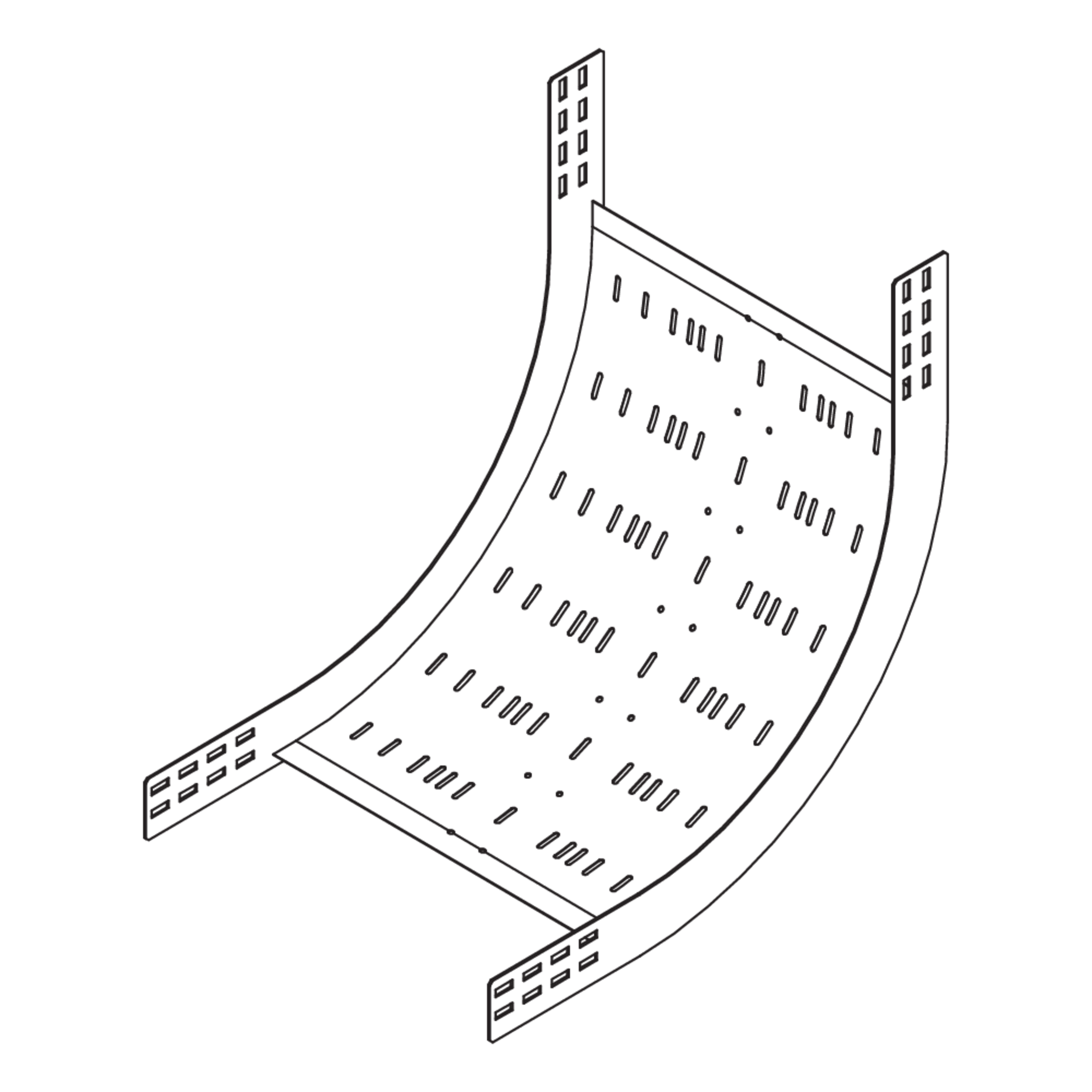

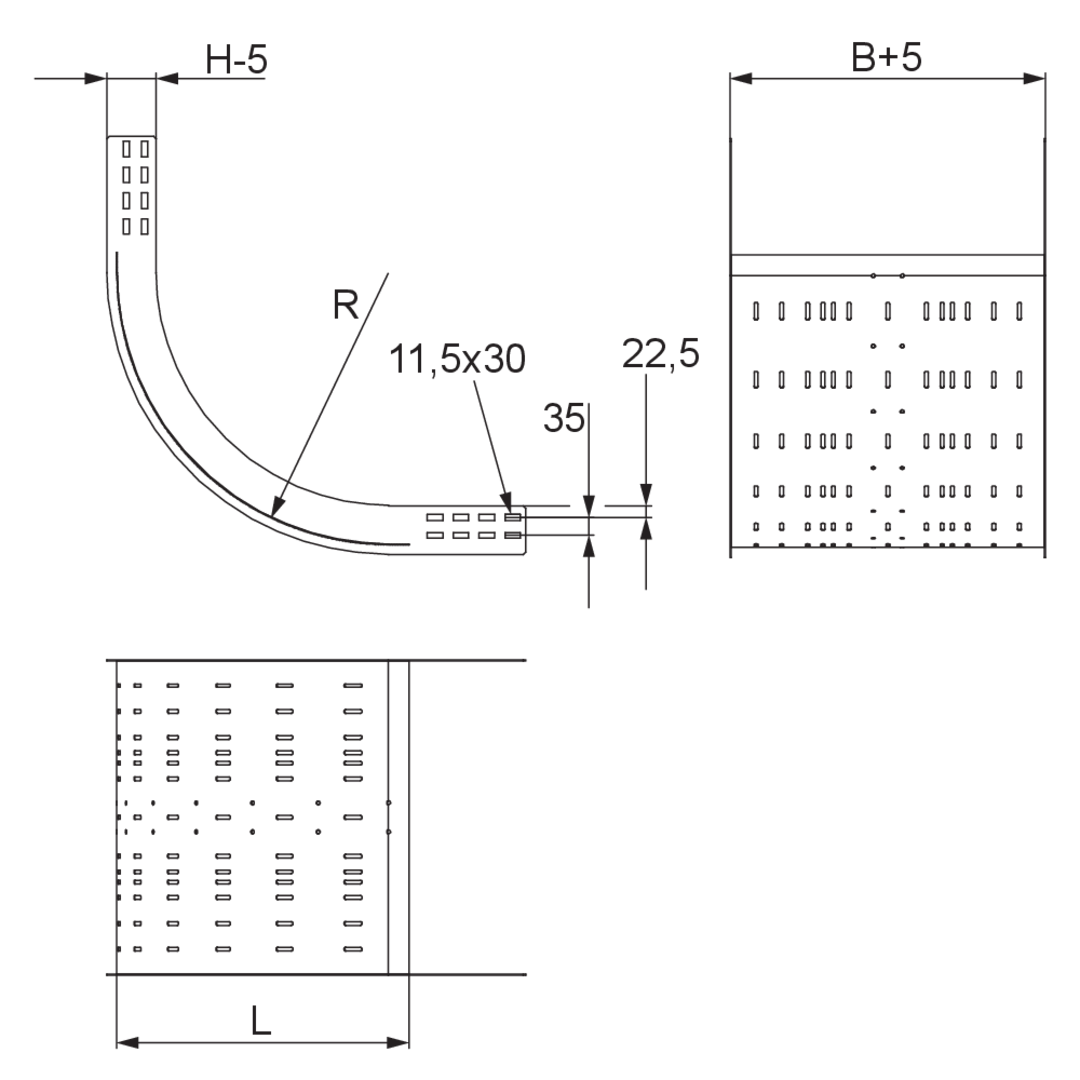

Das Weitspannkabelrinnen-Steigstück WPRS 100 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Das Steigstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Steigstück montiert. Es hat einen Radius von 525 mm.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPRS 100-20E
    Weitspannkabelrinne-Steigstück
    Höhe
    100 mm
    Holmhöhe
    100 mm
    Breite
    200 mm
    Länge
    565 mm
    Radius
    525 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.098 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 100-30E
    Weitspannkabelrinne-Steigstück
    Höhe
    100 mm
    Holmhöhe
    100 mm
    Breite
    300 mm
    Länge
    565 mm
    Radius
    525 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.818 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 100-40E
    Weitspannkabelrinne-Steigstück
    Höhe
    100 mm
    Holmhöhe
    100 mm
    Breite
    400 mm
    Länge
    565 mm
    Radius
    525 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.558 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 100-50E
    Weitspannkabelrinne-Steigstück
    Höhe
    100 mm
    Holmhöhe
    100 mm
    Breite
    500 mm
    Länge
    565 mm
    Radius
    525 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.298 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRS 100-60E
    Weitspannkabelrinne-Steigstück
    Höhe
    100 mm
    Holmhöhe
    100 mm
    Breite
    600 mm
    Länge
    565 mm
    Radius
    525 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.038 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
