Art.-Nr. WPRF 100-20E

Weitspannkabelrinne-Fallstück

Weitspannkabelrinnen-Fallstück, Höhe = 100 mm

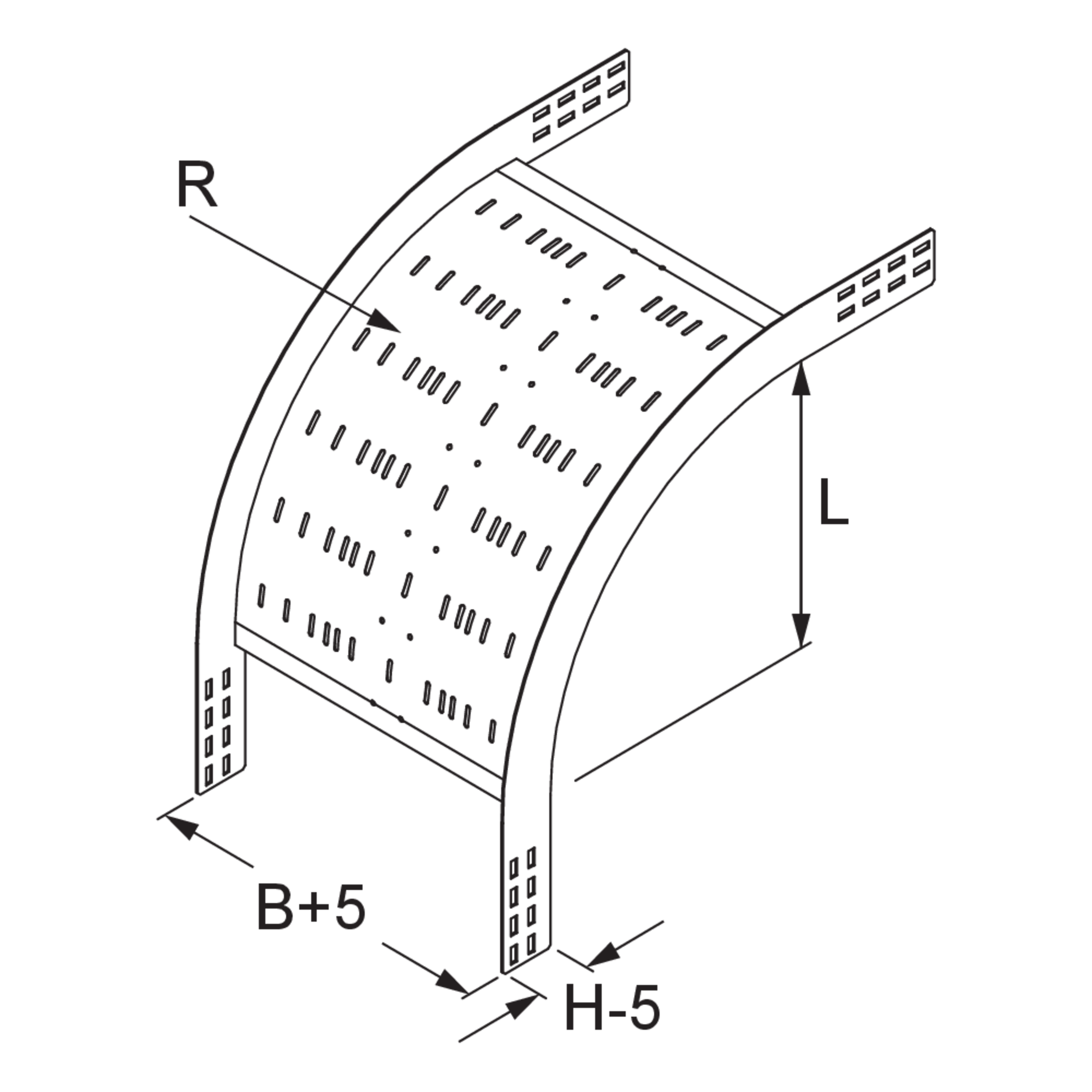

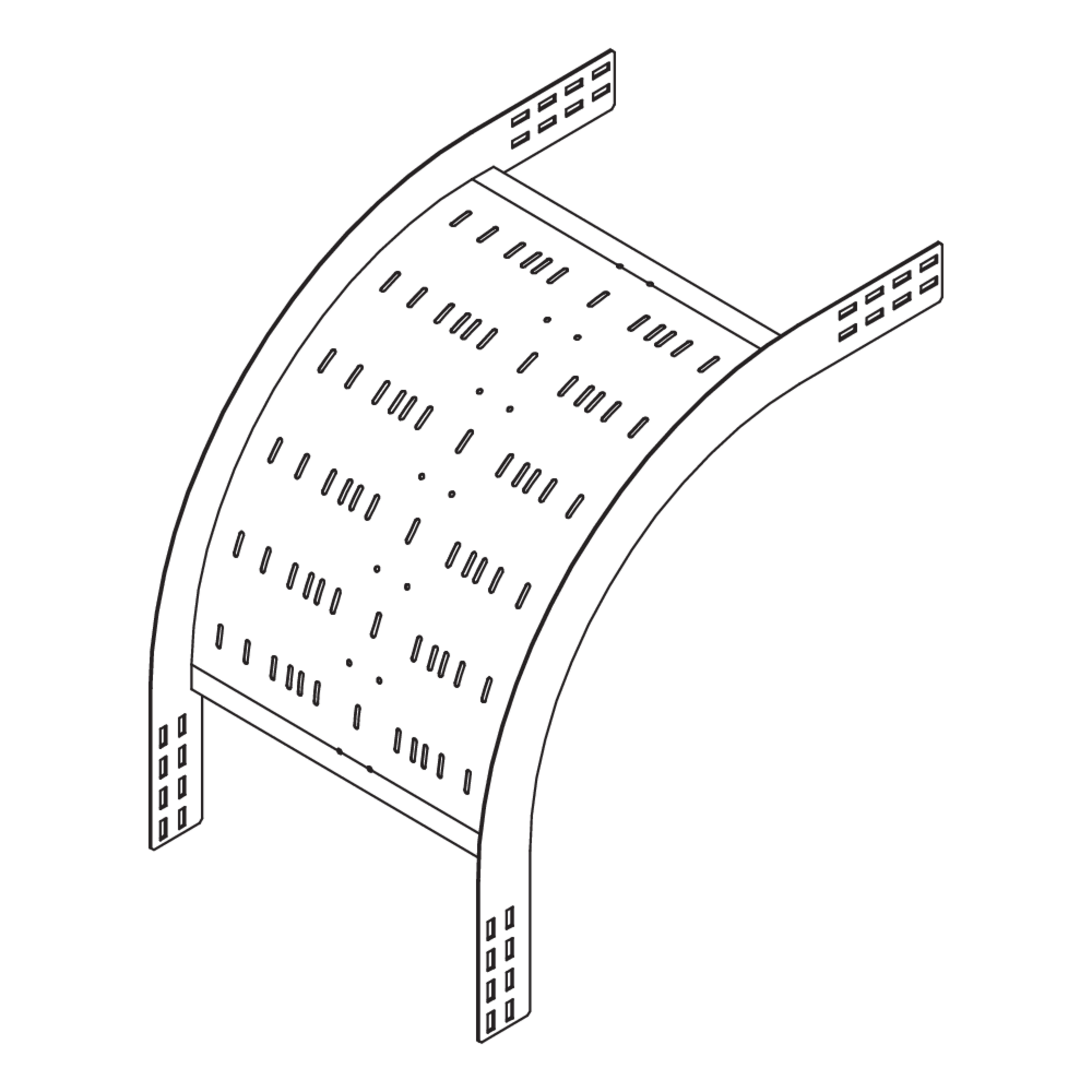

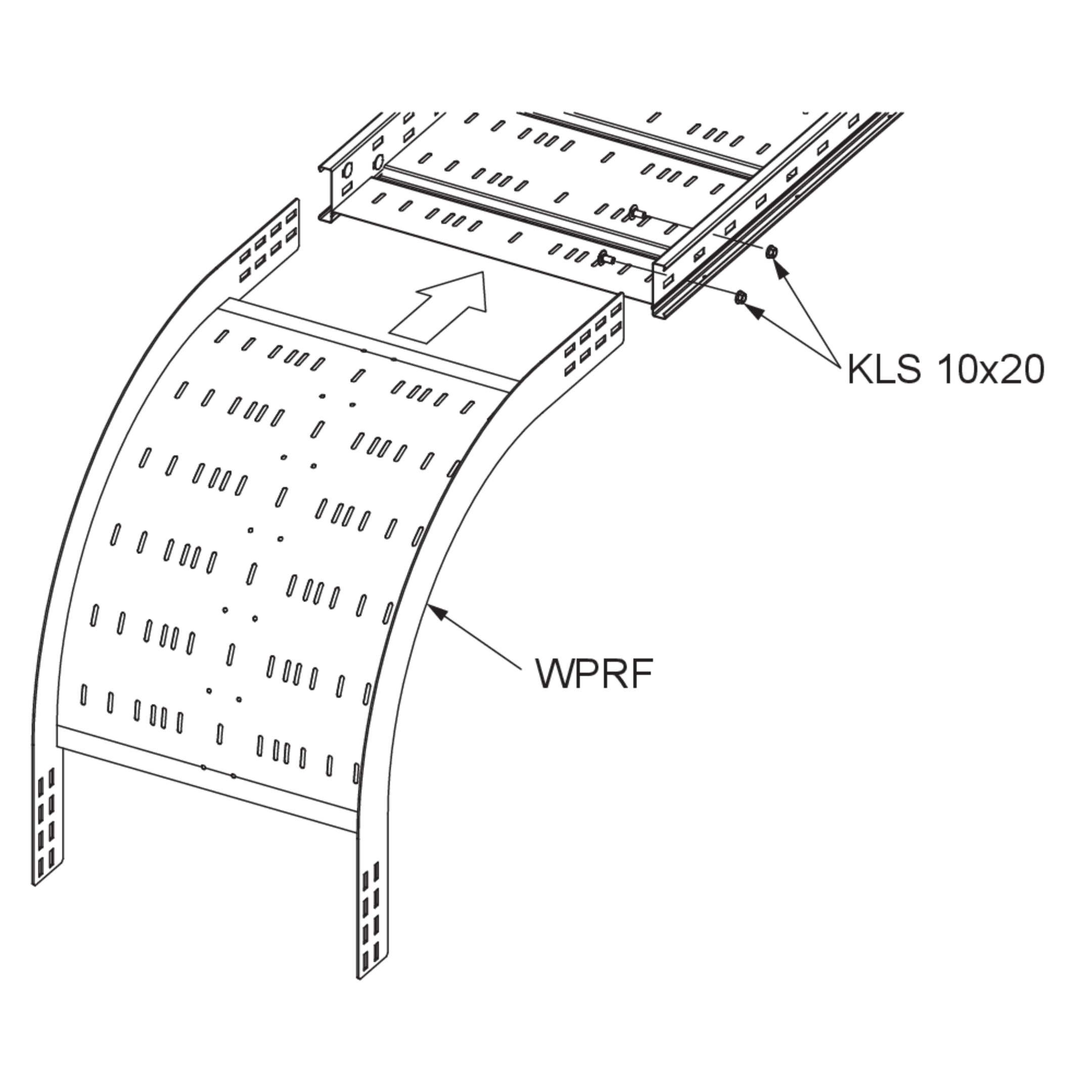

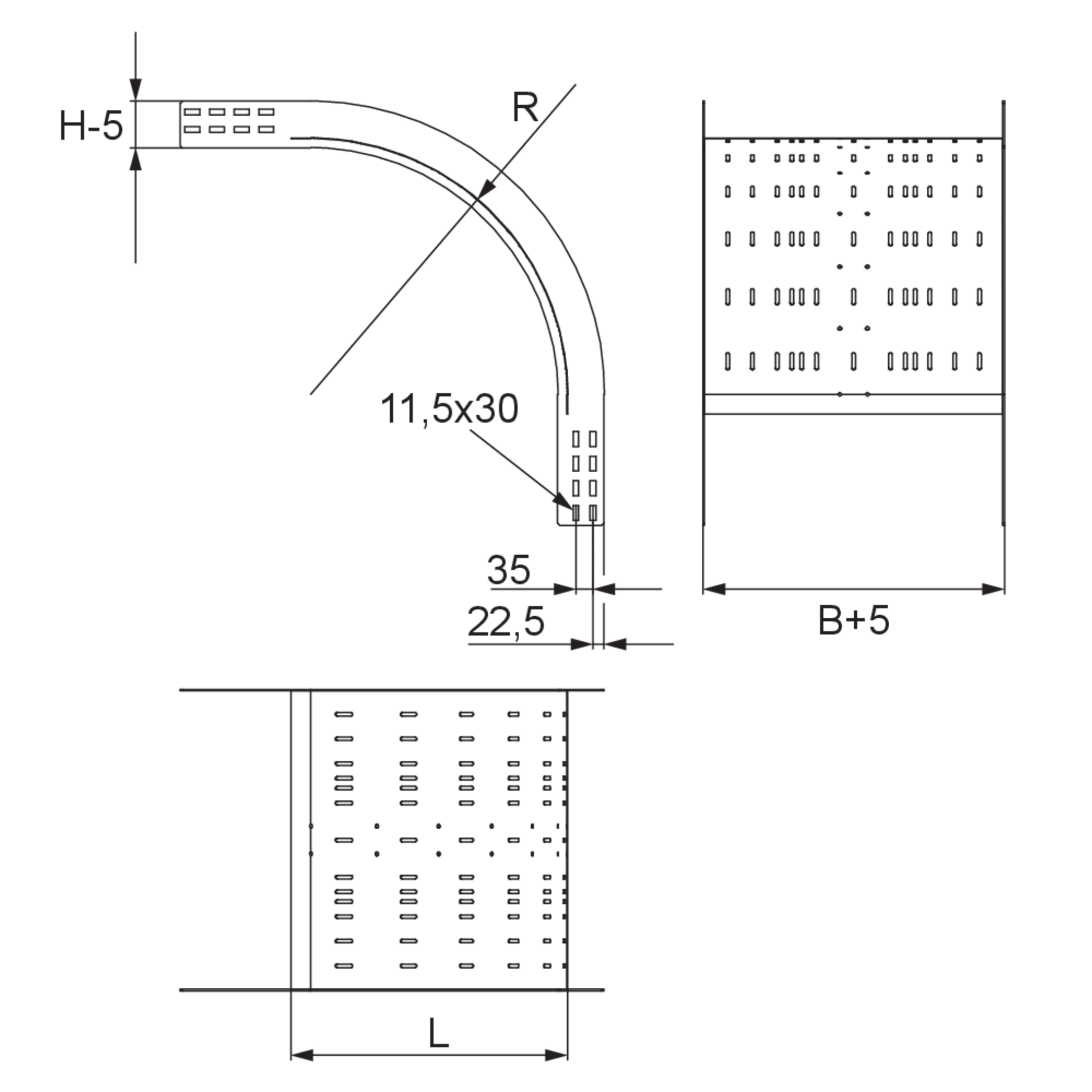

Das Weitspannkabelrinnen-Fallstück WPRF 100 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Fallstück montiert. Es hat einen Radius von 510 mm.

Art.-Nr.
WPRF 100-20E
Höhe
100 mm
Breite
200 mm
Länge
550 mm
Radius
510 mm
Richtungsänderung
Vertikal fallend
Winkel
90°
Gewicht je Lagermengeneinheit
7,938 kg
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPRF 100-20E
    Weitspannkabelrinne-Fallstück
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    550 mm
    Radius
    510 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7,938 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 100-30E
    Weitspannkabelrinne-Fallstück
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    550 mm
    Radius
    510 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8,608 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 100-40E
    Weitspannkabelrinne-Fallstück
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    550 mm
    Radius
    510 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9,288 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 100-50E
    Weitspannkabelrinne-Fallstück
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    550 mm
    Radius
    510 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9,978 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 100-60E
    Weitspannkabelrinne-Fallstück
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    550 mm
    Radius
    510 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10,658 kg
    Inklusivzubehör
    Mehr Informationen
