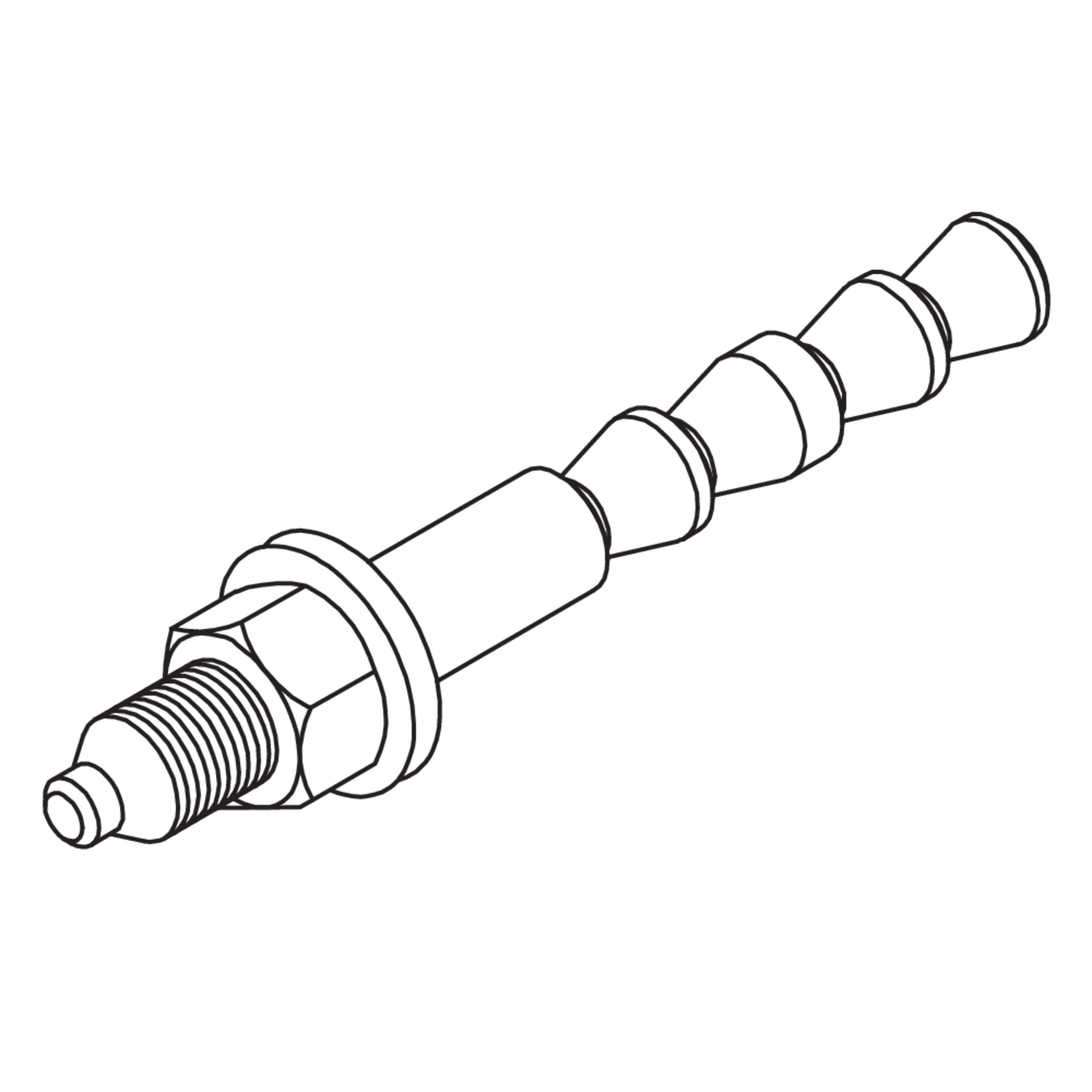

VAB-HB

Verbundankerstange Beton

Die bauaufsichtlich zugelassene Verbundankerstange VAB-HB für Beton dient der Befestigung von Stahlbaukonstruktionen. Sie ist als Einzelbefestigung zulässig bei gerissenem und ungerissenem Normalbeton mit der Festigkeit ≥ C20/25. Die Herstellerangaben sind zwingend einzuhalten. Die Verbundankerstange ist verfügbar in den Durchmessern 10 bis 16 mm. Die zulässige Zugkraft liegt bei bis zu 15,9 kN. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Varianten

Stahl, galvanisch verzinkt

Artikel

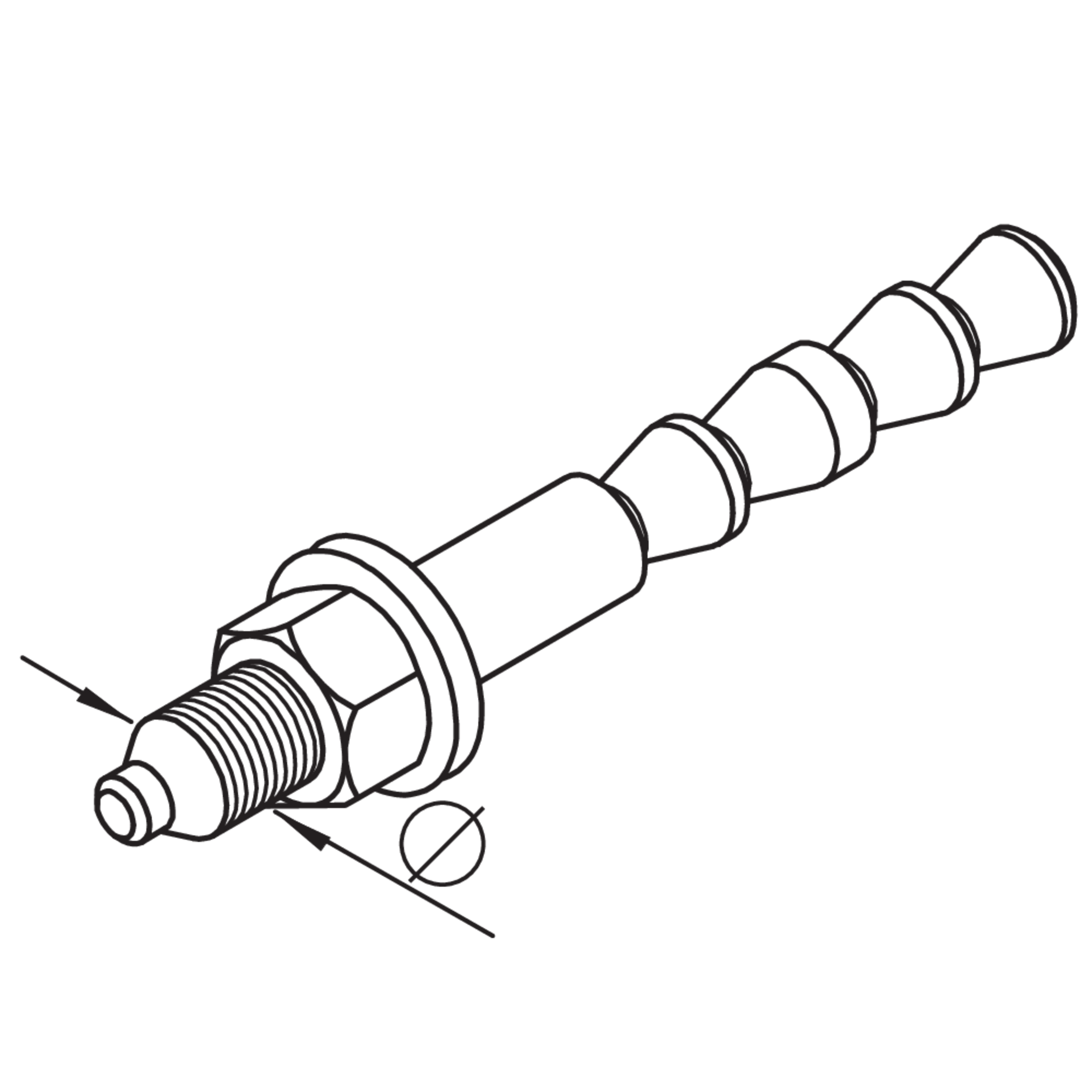

Ø

Gewindedurchmesser

Lmin

min. Bohrlochtiefe

PZug

max. zulässige Zugkraft

G

Gewicht je Lagermengeneinheit

  • VAB-HB 10/20
    Ankerstange für VAB-HB
    Gewindedurchmesser
    10 mm
    min. Bohrlochtiefe
    75 mm
    max. zulässige Zugkraft
    8 kN
    Gewicht je Lagermengeneinheit
    0.067 kg
  • VAB-HB 12/25
    Ankerstange für VAB-HB
    Gewindedurchmesser
    12 mm
    min. Bohrlochtiefe
    90 mm
    max. zulässige Zugkraft
    11.1 kN
    Gewicht je Lagermengeneinheit
    0.118 kg
  • VAB-HB 16/30
    Ankerstange für VAB-HB
    Gewindedurchmesser
    16 mm
    min. Bohrlochtiefe
    110 mm
    max. zulässige Zugkraft
    15.9 kN
    Gewicht je Lagermengeneinheit
    0.300 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

Ø

Gewindedurchmesser

Lmin

min. Bohrlochtiefe

PZug

max. zulässige Zugkraft

G

Gewicht je Lagermengeneinheit

  • VAB-HB 10/20E4
    Ankerstange für VAB-HB
    Gewindedurchmesser
    10 mm
    min. Bohrlochtiefe
    75 mm
    max. zulässige Zugkraft
    8 kN
    Gewicht je Lagermengeneinheit
    0.067 kg
  • VAB-HB 12/25E4
    Ankerstange für VAB-HB
    Gewindedurchmesser
    12 mm
    min. Bohrlochtiefe
    90 mm
    max. zulässige Zugkraft
    11.1 kN
    Gewicht je Lagermengeneinheit
    0.118 kg
  • VAB-HB 16/30E4
    Ankerstange für VAB-HB
    Gewindedurchmesser
    16 mm
    min. Bohrlochtiefe
    110 mm
    max. zulässige Zugkraft
    15.9 kN
    Gewicht je Lagermengeneinheit
    0.300 kg
