UVSWI ST

Snap-In-Teil, Stecker, Wieland

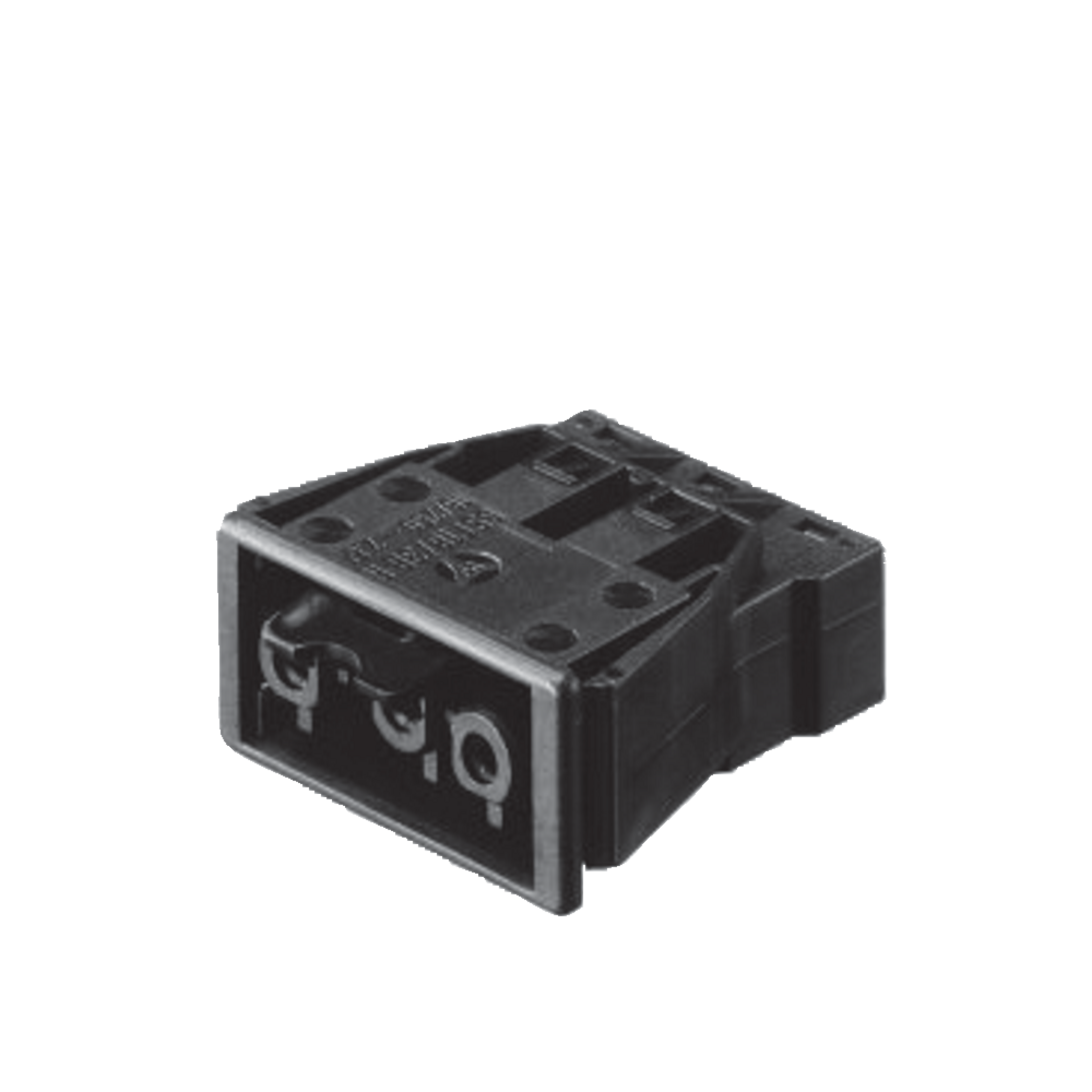

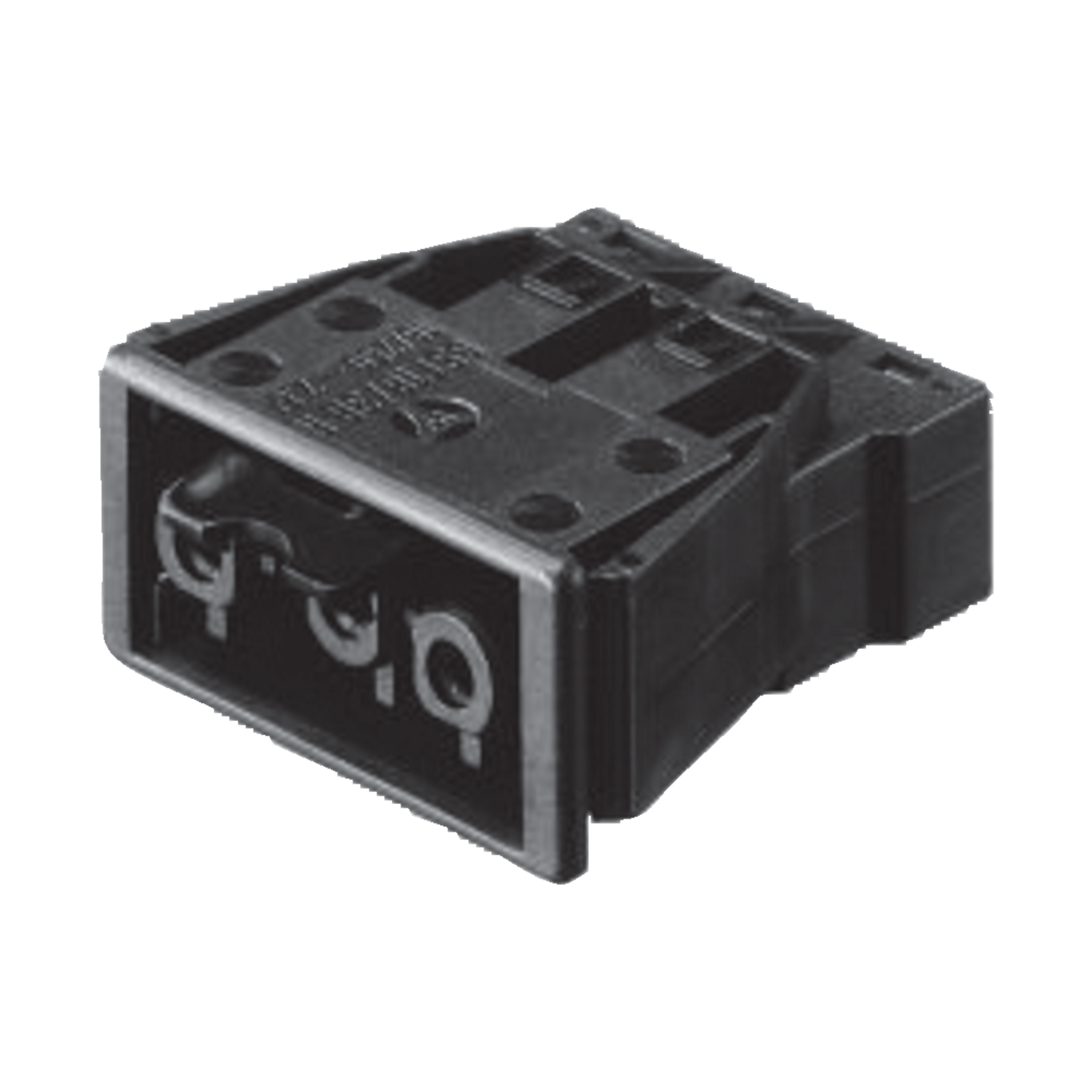

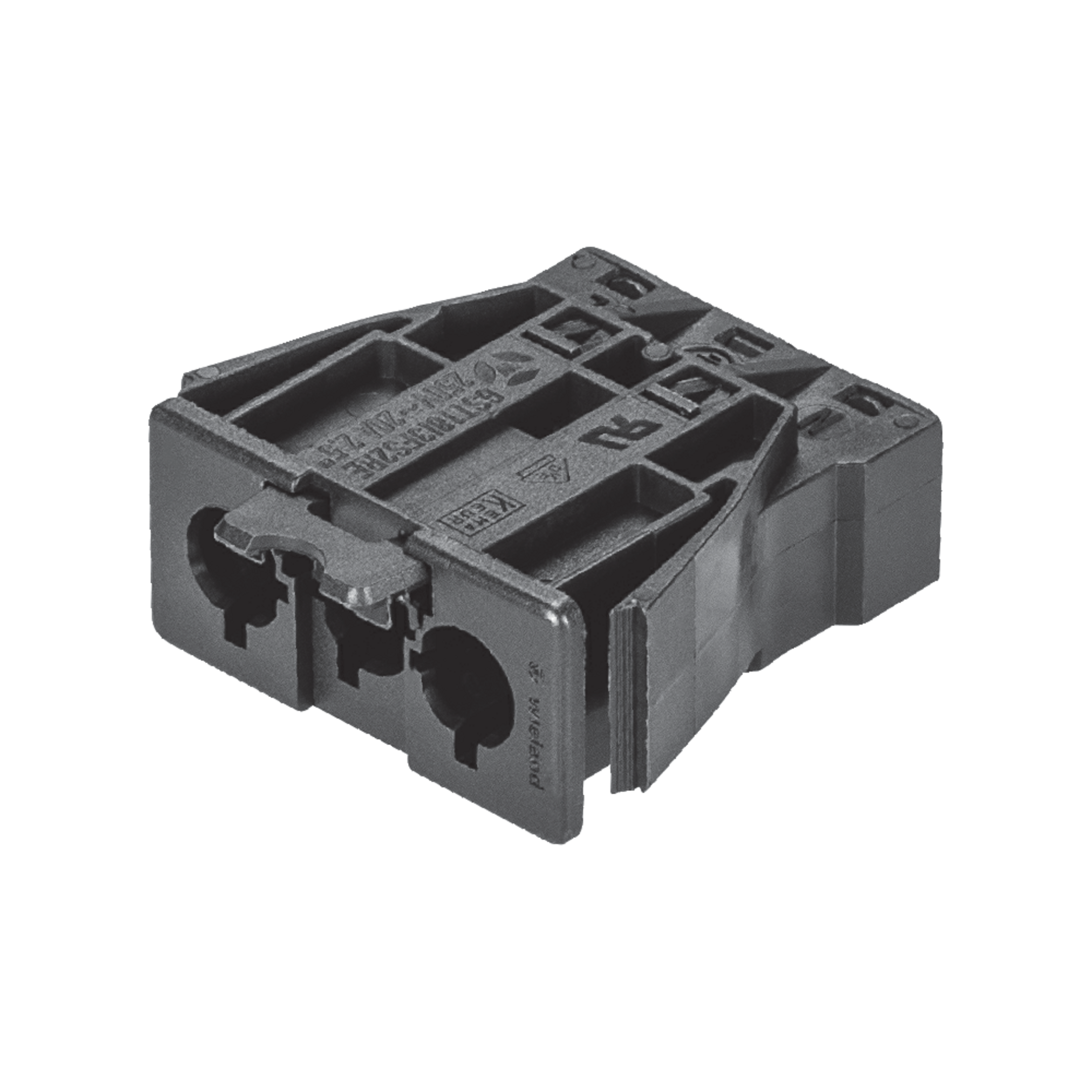

Bei den Bauelementen UVSWI ST handelt es sich um Snap-In-Stecker des Typs GST18 System von Wieland, die in den Gehäuseausschnitt der Gerätebecher eingerastet werden. Die Stecker besitzen Verriegelungsklinken, einen Klemmen-Eingang, einen 3-poligen Ausgang und einen schraubenlosen Buchsenanschluss für eindrähtige bzw. feindrähtige Leitungen mit Aderendhülse. Die feindrähtigen Leitungen weisen einen Anschlussquerschnitt von 0,5 bis 2,5 mm² auf, bei den feindrähtigen liegt er bei 0,5 bis 1,5 mm². Geeignet für 250 V/4 kV/20 A.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

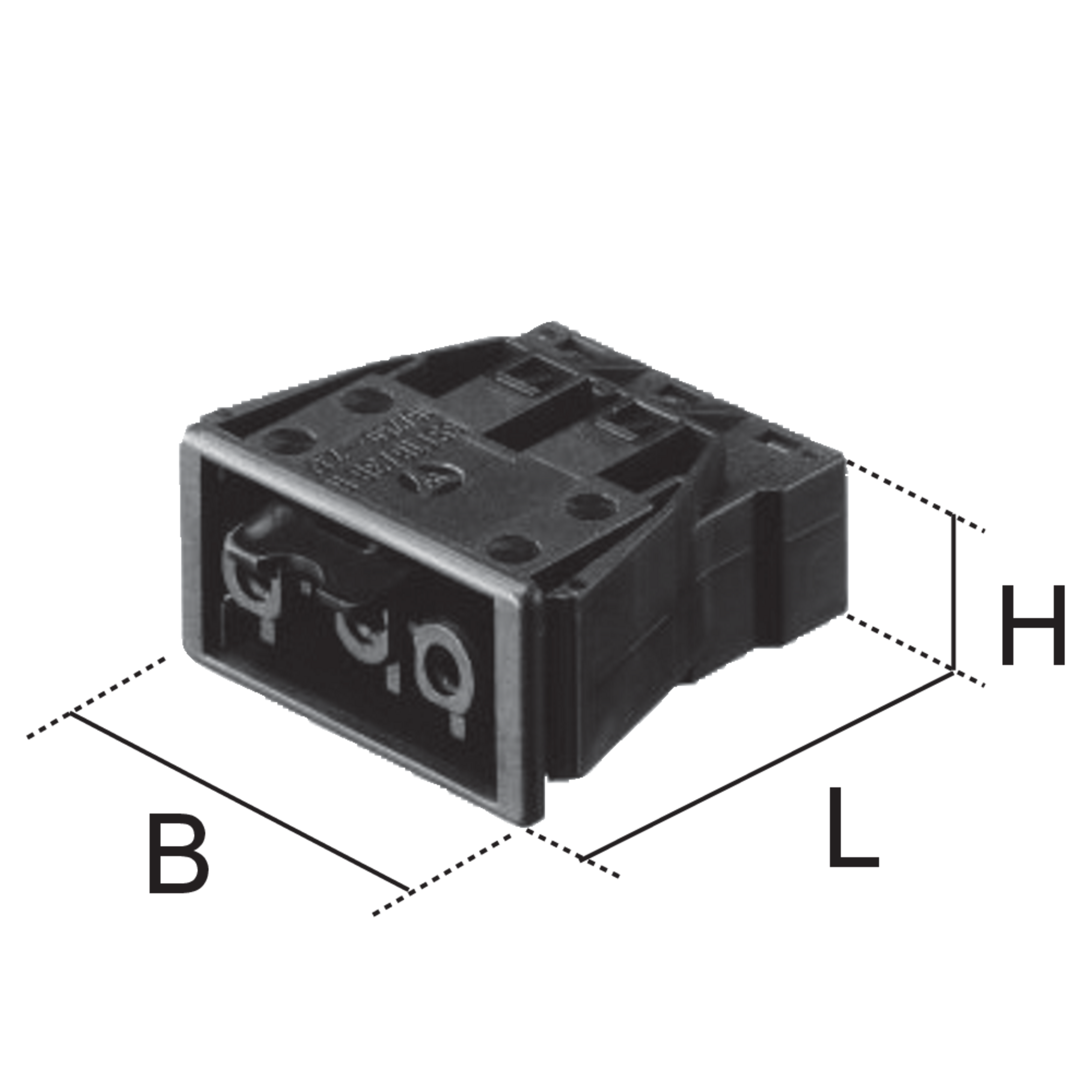

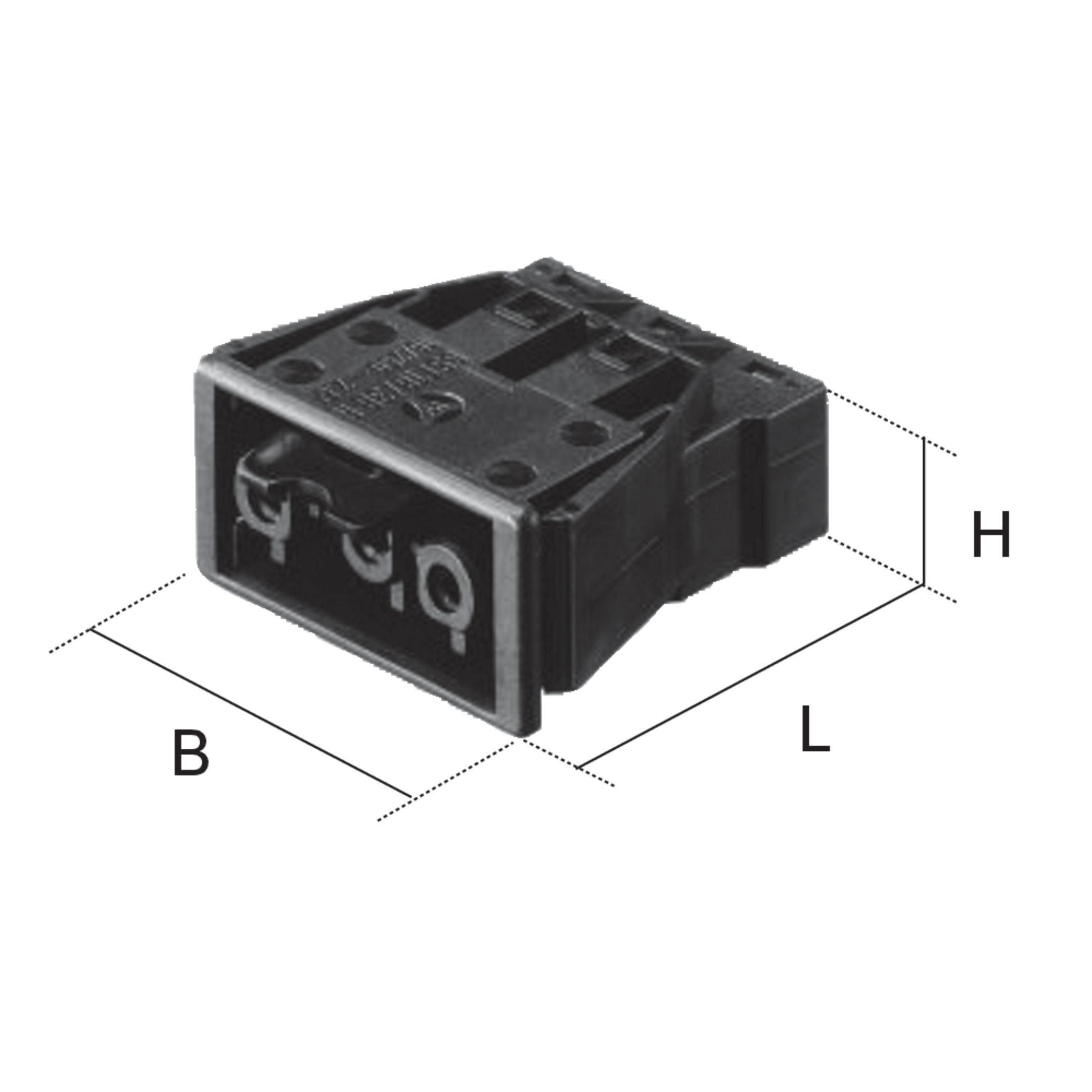

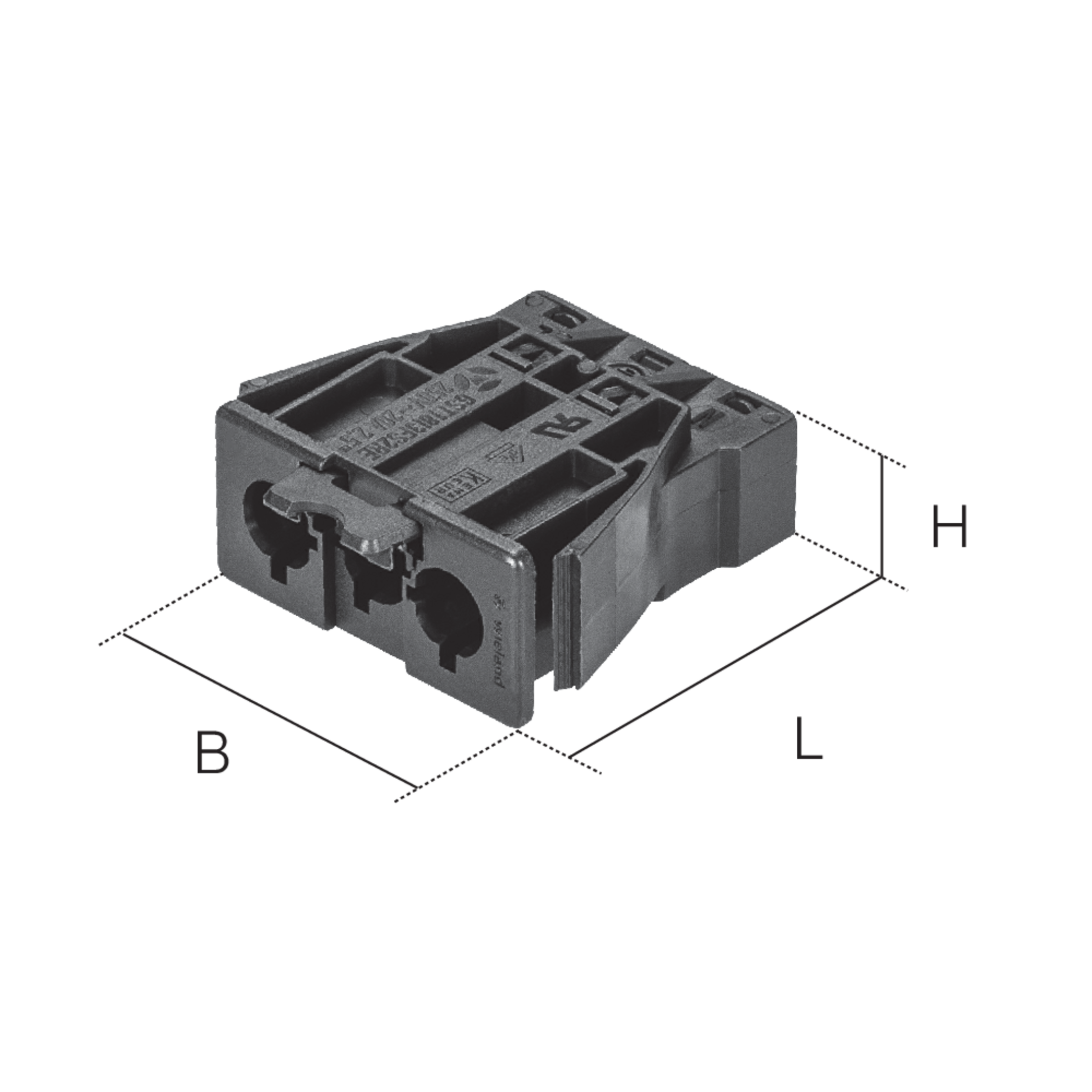

H

Höhe

B

Breite

L

Länge

AQ

Anschlussquerschnitt

Ausgang

Eingang

Farbe

Farbe

G

Gewicht je Lagermengeneinheit

  • UVSWI-ST-S1
    Wieland Snap-In Geräte-Stecker,
    Höhe
    17 mm
    Breite
    35 mm
    Länge
    37 mm
    Anschlussquerschnitt
    2.5 mm²
    Ausgang
    1x3-pol. Stecker
    Eingang
    1x Klemme
    Farbe
    Schwarz
    Gewicht je Lagermengeneinheit
    0.012 kg
    Mehr Informationen
  • UVSWI-ST-W1
    Wieland Snap-In Geräte-Stecker,
    Höhe
    17 mm
    Breite
    35 mm
    Länge
    37 mm
    Anschlussquerschnitt
    2.5 mm²
    Ausgang
    1x3-pol. Stecker
    Eingang
    1x Klemme
    Farbe
    Weiß
    Gewicht je Lagermengeneinheit
    0.012 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
