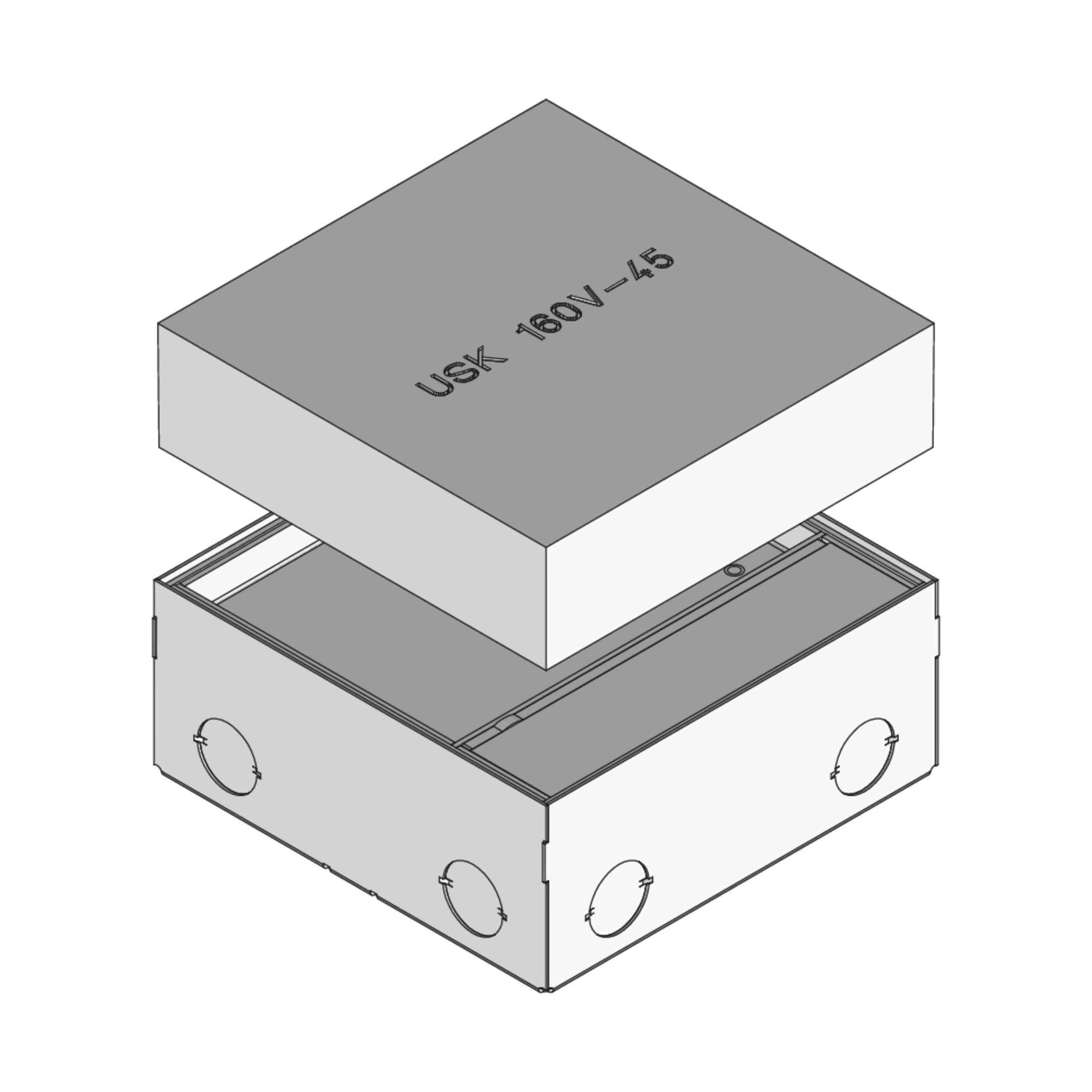

UKEF160 V

Edelstahl-Klappdeckel-Kompakteinzelauslass, 4-fach, eckig, flach

UKEF160 V sind Klappdeckel-Kompakteinzelauslässe, die sich aus einer Bodendose, einem nivellierbaren Einzelauslass und einem Schalungskörper zusammensetzen. Die viereckigen Bauelemente werden direkt in den Estrich eingesetzt und dienen dort zur Aufnahme von bis zu zwei Einbaugeräten. Zusätzlich lassen sich Rohre M25 durch die perforierten Seitenwände der Bodendose führen. Die Einzelauslässe sind aus Edelstahl (V2A) gefertigt und eignen sich zur Anwendung in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Sie sind mit einem Einbaumaß von 166 x 166 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

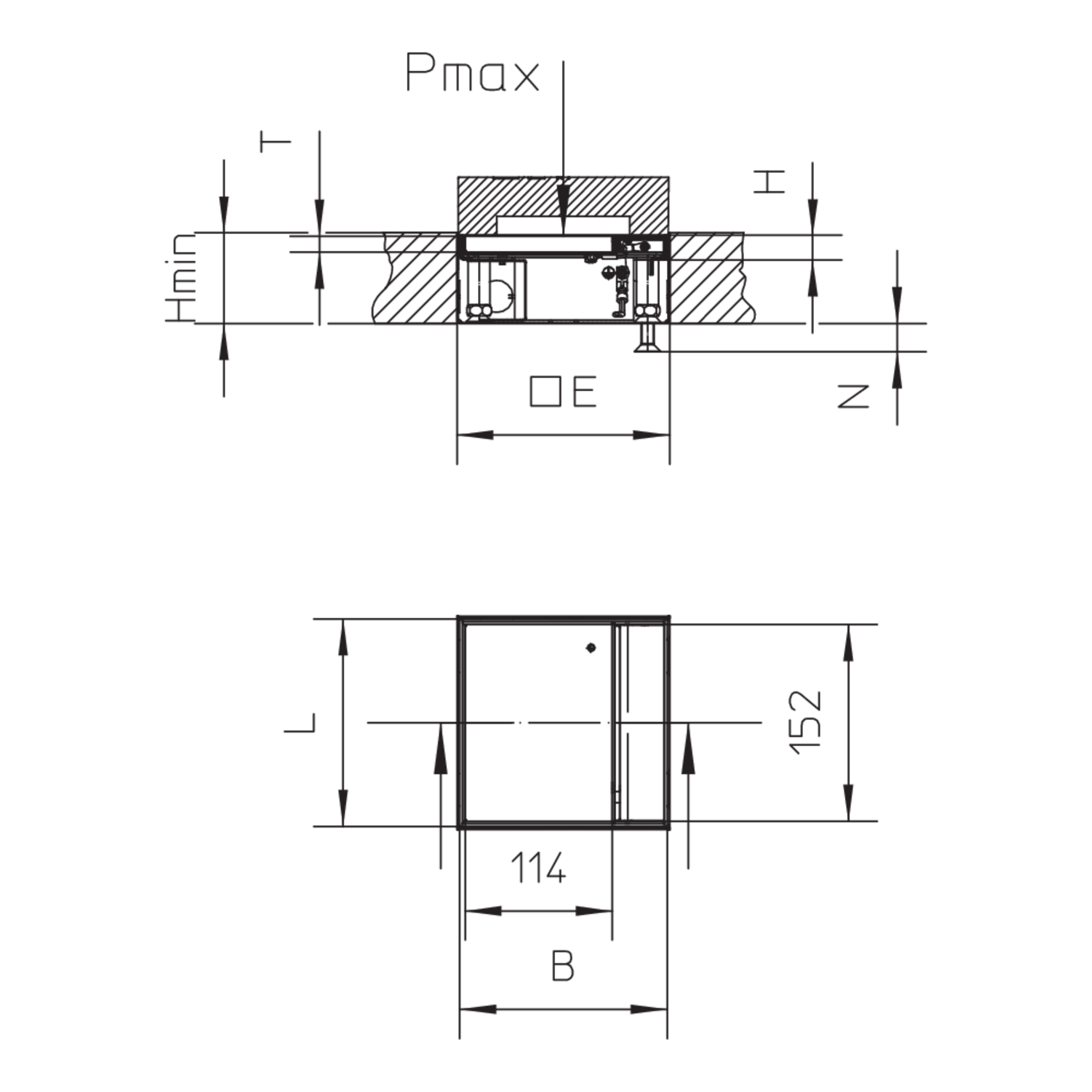

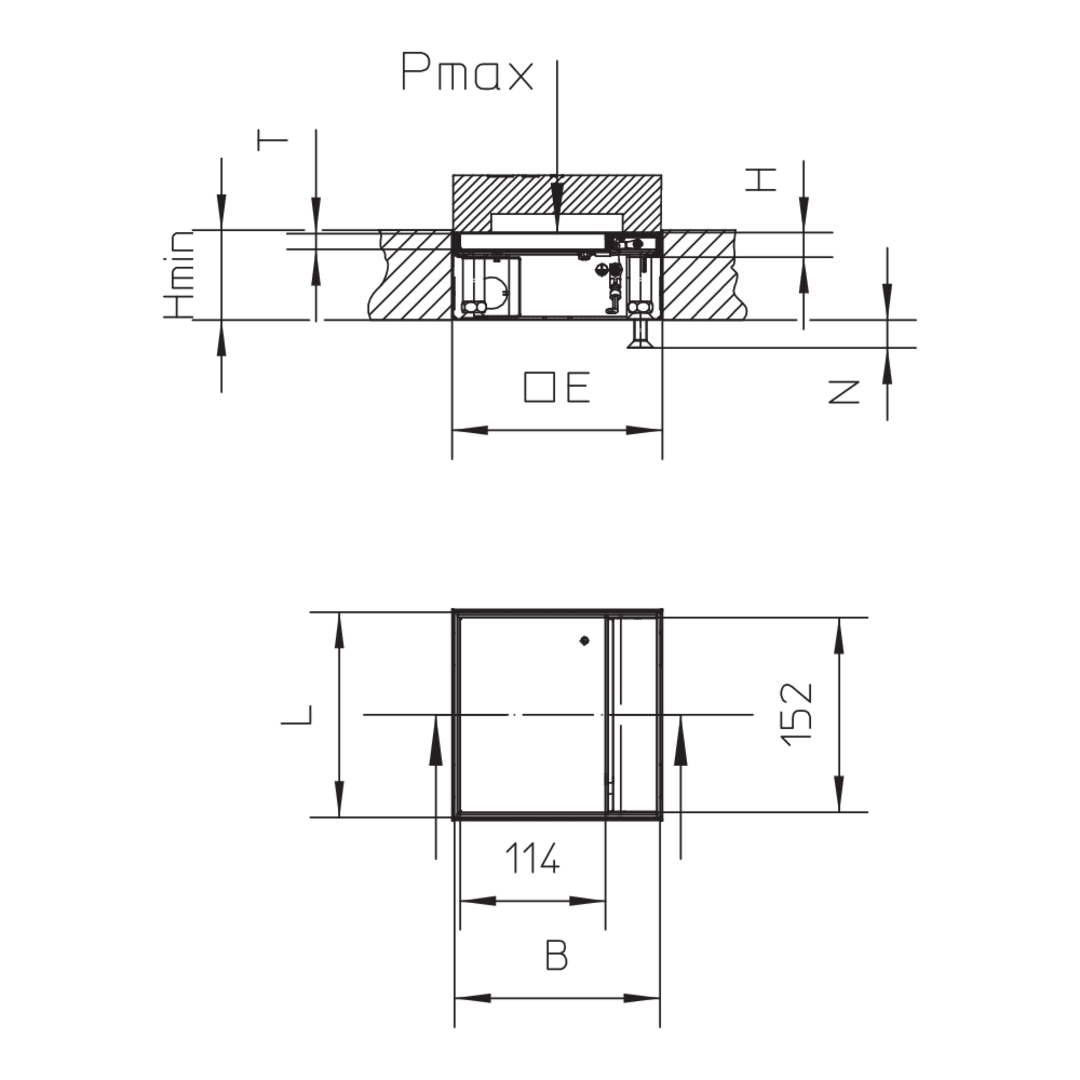

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UKEF160 15-V E
    Kompakteinzelauslass,
    Höhe
    19 mm
    min. Einbauhöhe
    70 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    20 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    166 x 166 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    2.025 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

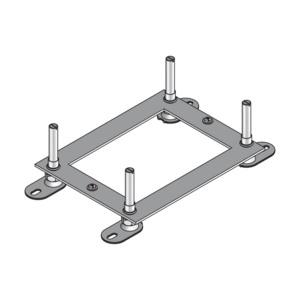

Inklusivzubehör
