UKE125 V

Edelstahl-Klappdeckel-Kompakteinzelauslass, 2-fach, eckig

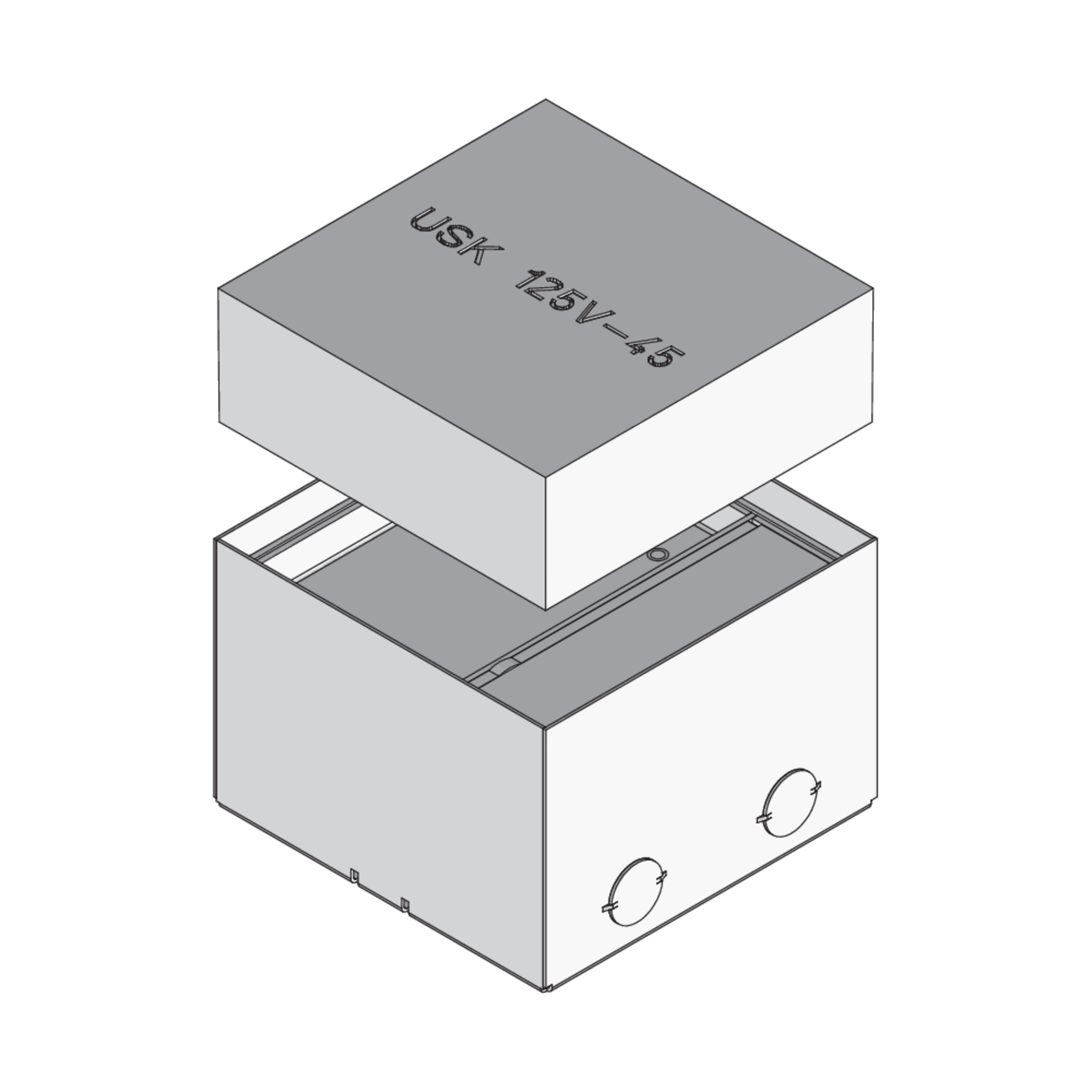

UKE125 V sind Klappdeckel-Kompakteinzelauslässe, die sich aus einer Bodendose, einem nivellierbaren Einzelauslass und einem Schalungskörper zusammensetzen. Die viereckigen Baulemente werden direkt in den Estrich eingesetzt und dienen dort zur Aufnahme von bis zu zwei Einbaugeräten und Dateneinzeljacks. Zusätzlich lassen sich Rohre M25 durch die perforierten Seitenwände der Bodendose führen. Die Einzelauslässe sind aus Edelstahl (V2A) oder Messing gefertigt und eignen sich zur Anwendung in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Sie sind mit einem Einbaumaß von 131 x 131 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UKE125 15-V E
    Kompakteinzelauslass,
    Höhe
    19 mm
    min. Einbauhöhe
    90 mm
    Breite
    125 mm
    Länge
    125 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    131 x 131 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    1.627 kg
    Mehr Informationen
  • UKE125 25-V E
    Kompakteinzelauslass,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    125 mm
    Länge
    125 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    131 x 131 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    1.845 kg
    Mehr Informationen
  • UKE125 25-V MS
    Kompakteinzelauslass,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    125 mm
    Länge
    125 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    131 x 131 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    2.123 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
