UKDA 185V

Kabelkanal Montagedeckel, 2-fach, eckig

Bei der Produktlösung UKDA 185V handelt es sich um Kabelkanal Montagedeckel mit eckigen Einbauöffnungen für offene, estrichüberdeckte Kanalsysteme. Sie dienen als Zug- und Einbaudosen, die in ihre Einbauöffnung einen Schalungskörper aufnehmen. Die Montagedeckel sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Sie sind, inklusive Erdungsklemme UBDHB-Z, in einer Breite von 300 bis 500 mm und einer maximalen Belastungshöhe von 0,75 kN erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

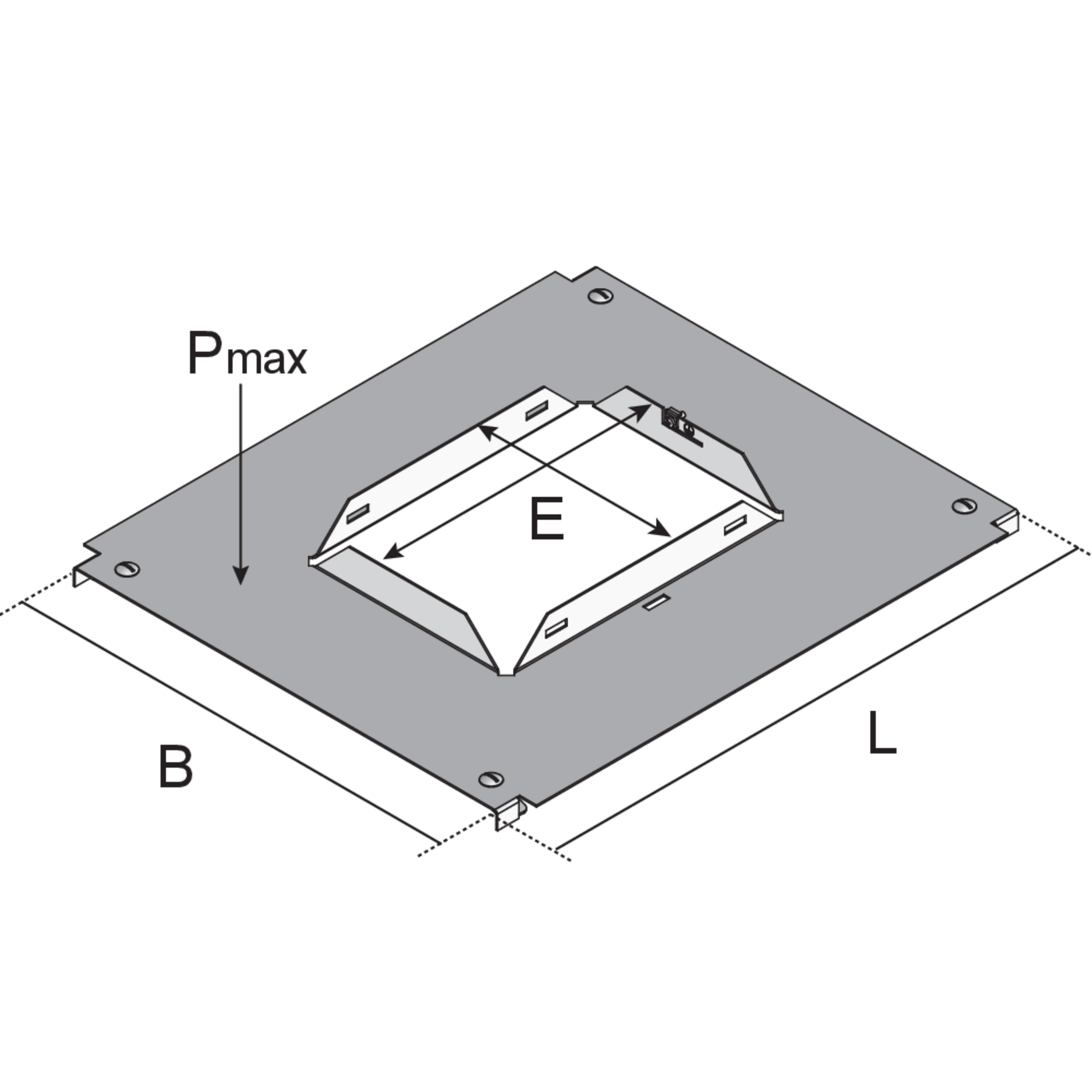

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

G

Gewicht je Lagermengeneinheit
  • UKDA-185V 30S
    Montagedeckel, L=420mm,
    Breite
    300 mm
    Länge
    420 mm
    max. Belastung
    0.75 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    187 x 262 mm
    Gewicht je Lagermengeneinheit
    1.330 kg
    Inklusivzubehör
    Mehr Informationen
  • UKDA-185V 40S
    Montagedeckel, L=495mm,
    Breite
    400 mm
    Länge
    495 mm
    max. Belastung
    0.75 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    187 x 262 mm
    Gewicht je Lagermengeneinheit
    2.206 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • Montageanleitung UKR

    Montageanleitung

    PDF, 465 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Estrichüberdeckte Kanalsysteme

    BIM Daten Estrichüberdeckte Kanalsysteme

    ZIP, 9 MB

    de en

Inklusivzubehör
