UGEARL

Rastleiterverlängerung, 3-fach

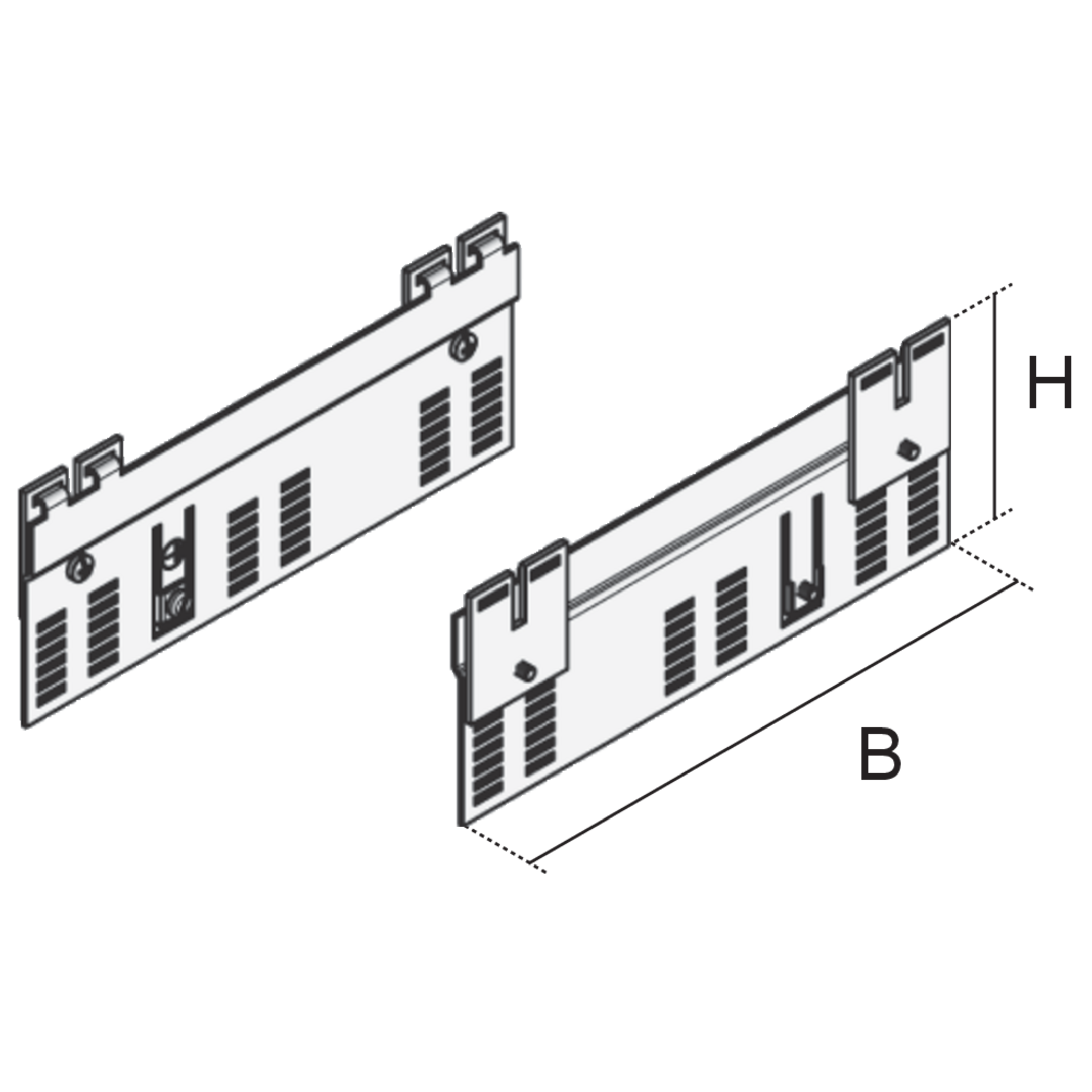

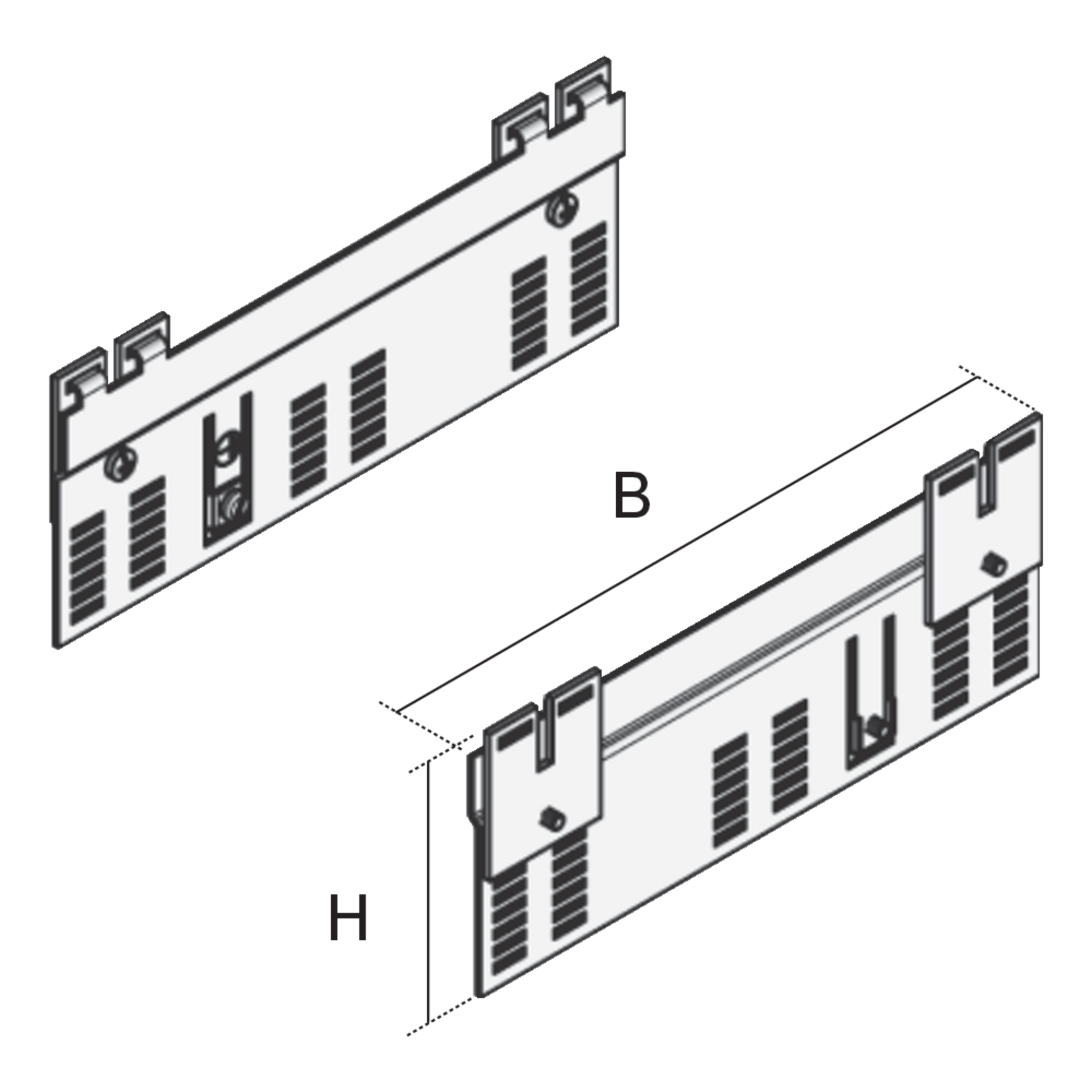

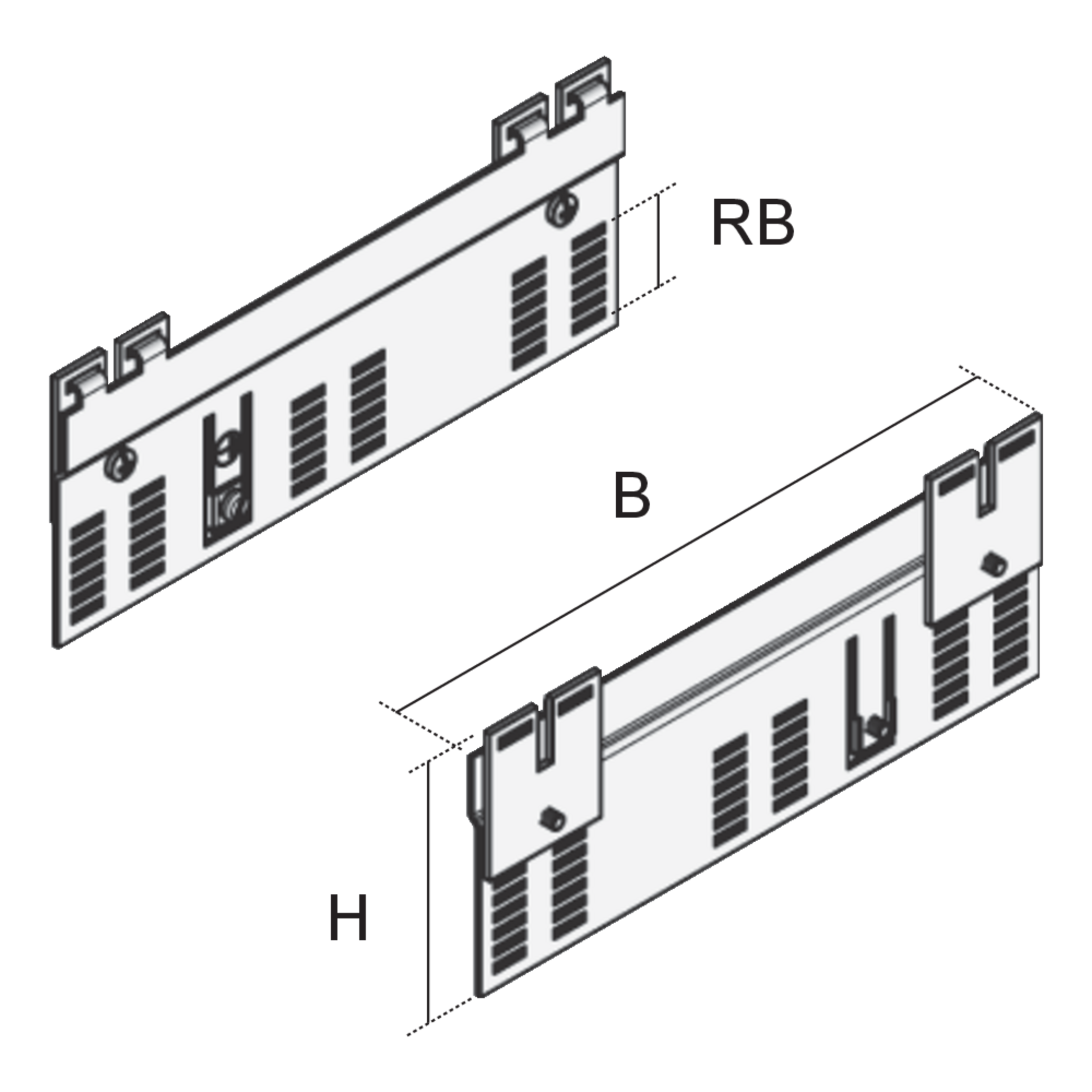

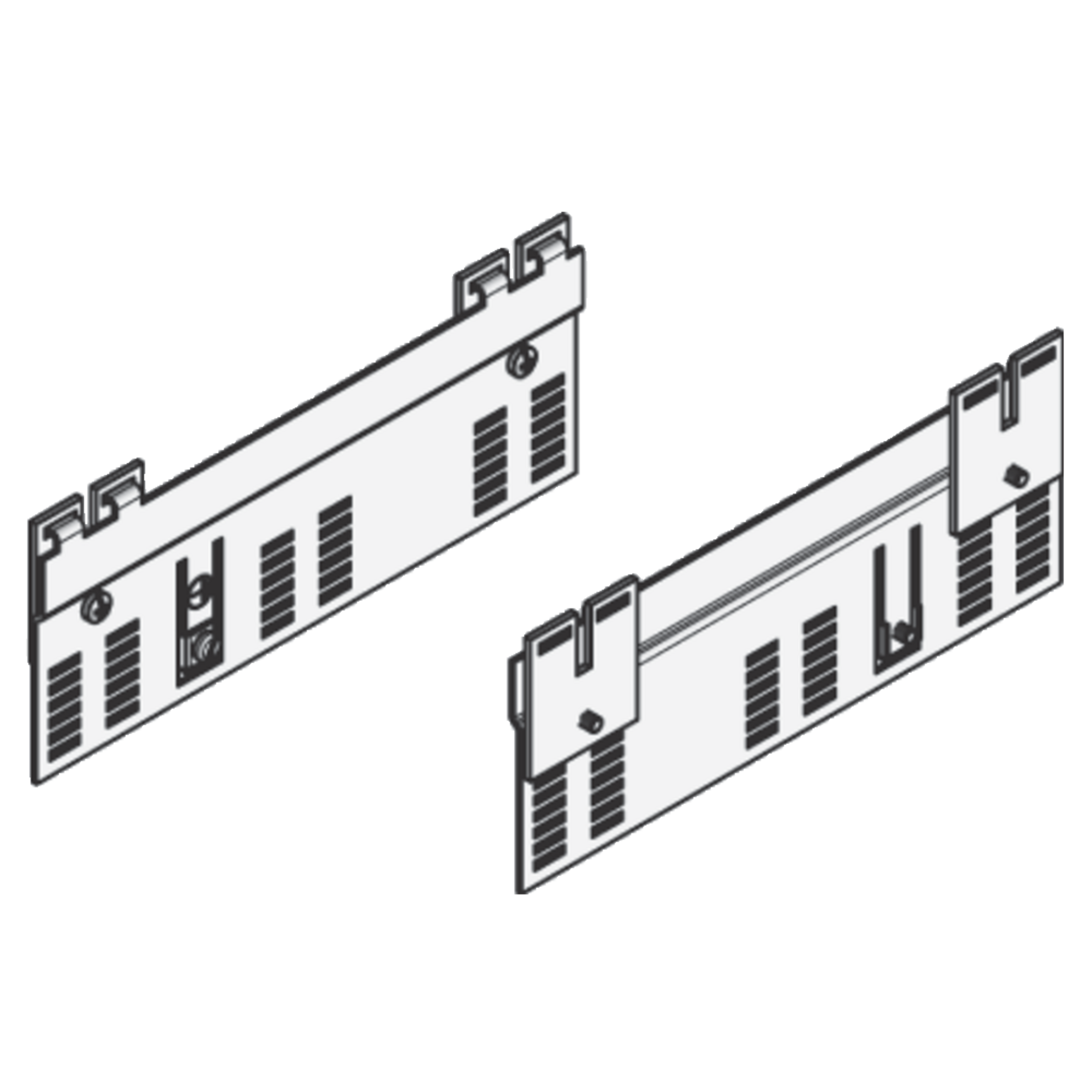

Bei den Produktlösungen UGEARL handelt es sich um Rastleiterverlängerungssets aus dem Portfolio der Zubehörteile für Unterflursysteme. Diese Klemmbefestigungen werden im Zuge der Montage von Einbaueinheiten aus Kunststoff oder Edelstahl eingesetzt. Dort ermöglichen sie eine zusätzliche Absenkung von bis zu drei Gerätebechern oder Geräteträgern. Die Sets setzen sich aus zwei einzelnen Rastleitern zusammen, welche aus sendzimir-feuerverzinktem Stahlblech bestehen. Die Zubehörelemente sind in einer Mindesteinbauhöhe von 135 mm, einer Breite von 187,5 mm, einer Höhe von 93,8 mm und einem Rastbereich von 24 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Gerätebecher

max. Anzahl installierbarer Gerätebecher

Rastbereich

G

Gewicht je Lagermengeneinheit

  • UGEARL 50S
    Rastleiterverlängerung
    Höhe
    94 mm
    min. Einbauhöhe
    135 mm
    Breite
    188 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Rastbereich
    24 mm
    Gewicht je Lagermengeneinheit
    0.400 kg

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
