UEKDD2 V E

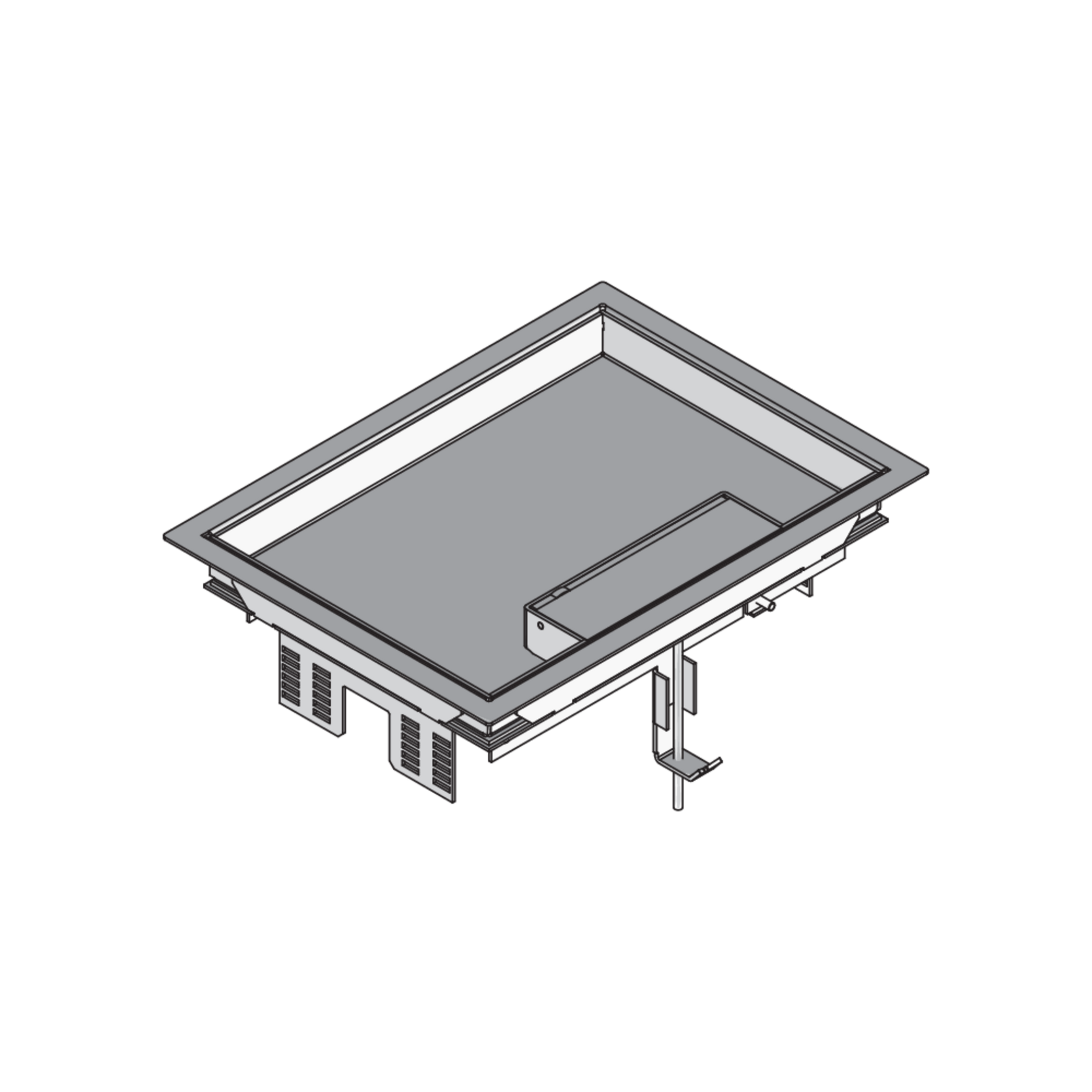

Edelstahl-Klappdeckelkassette, 2-fach, eckig

Bei den Produktlösungen UEKDD2 V E handelt es sich um viereckige Klappdeckelkassetten zum stufenweisen Absenken von bis zu zwei Gerätebechern um max. 30 mm. Die Einbaueinheiten bestehen aus einem Teppichschutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Gummidichtung und Universalkrallenset. Sie eignen sich für Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in trocken oder feucht gepflegten Räumen mit Büroverkehrslasten. Die Kassetten werden aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Breite von 284 mm, eine min. Einbauhöhe von 90 oder 100 mm, ein Einbaumaß von 261 x 186 mm und eine max. Belastung von 1,5 kN.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKDD2 15-V E
    Kassetteneinbaueinheit,
    Höhe
    72 mm
    min. Einbauhöhe
    90 mm
    Breite
    210 mm
    Länge
    283 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    1.708 kg
    Included accessories
    Mehr Informationen
  • UEKDD2 25-V E
    Kassetteneinbaueinheit,
    Höhe
    82 mm
    min. Einbauhöhe
    100 mm
    Breite
    210 mm
    Länge
    283 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    1.965 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
