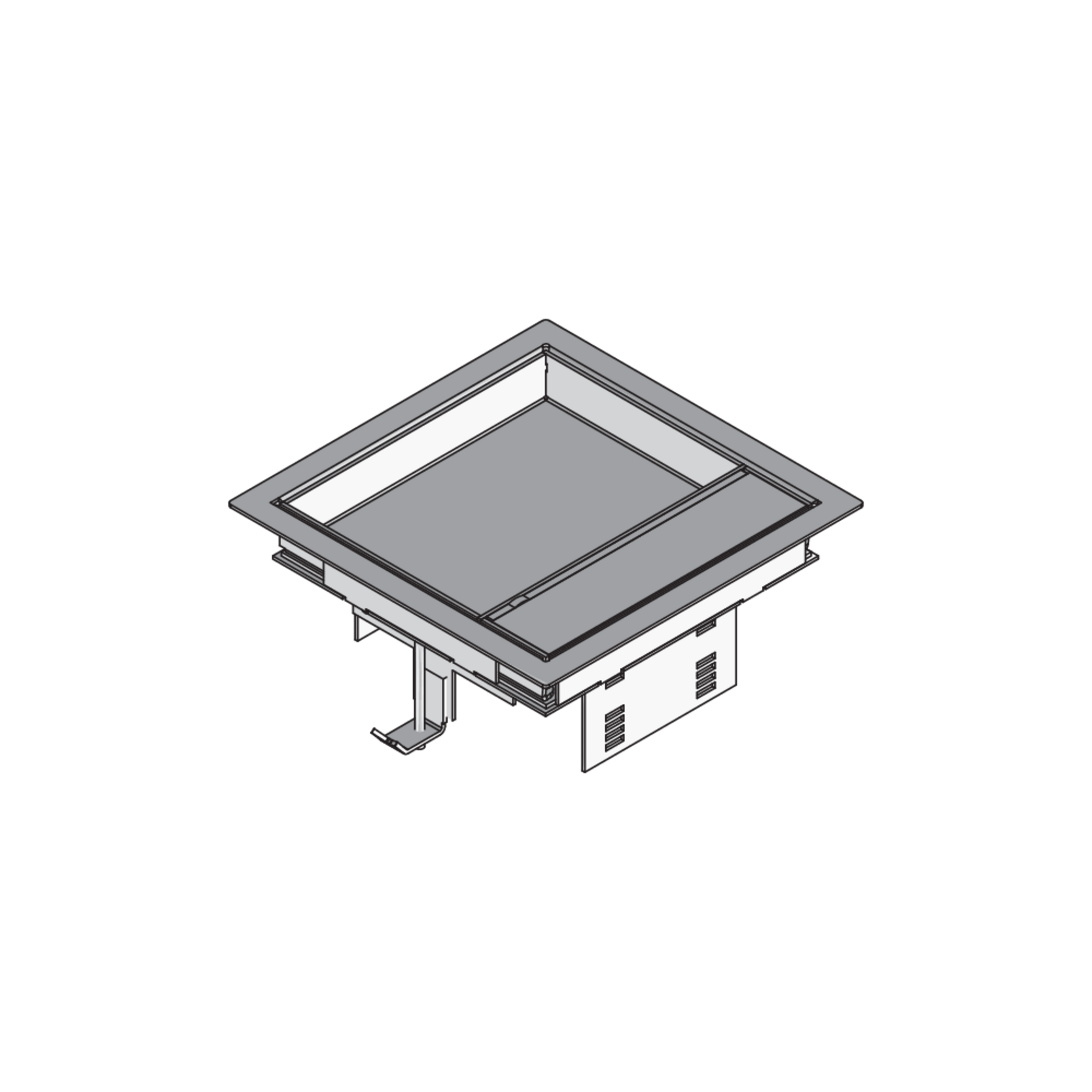

UEKDD1-2 V E

Edelstahl-Klappdeckelkassette, 1-fach, eckig

Bei den Produktlösungen UEKDD1-2 V E handelt es sich um viereckige Klappdeckelkassetten zum stufenweisen Absenken eines Gerätebechers. Die Einbaueinheiten bestehen aus einem Bodenbelagsschmutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Gummidichtung, Öffnungshebel und Universalkrallenset. Sie eignen sich für Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in trocken oder feucht gepflegten Räumen mit Büroverkehrslasten. Die Kassetten werden aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Breite von 187 mm, eine min. Einbauhöhe von 80 oder 90 mm, ein Einbaumaß von 165 x 165 mm und eine max. Belastung von 1,5 kN.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKDD1-2 15-V E
    Kassetteneinbaueinheit,
    Höhe
    71 mm
    min. Einbauhöhe
    80 mm
    Breite
    186 mm
    Länge
    186 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    165 x 165 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    1.122 kg
    Included accessories
    Mehr Informationen
  • UEKDD1-2 25-V E
    Kassetteneinbaueinheit,
    Höhe
    81 mm
    min. Einbauhöhe
    90 mm
    Breite
    186 mm
    Länge
    186 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    165 x 165 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    1.285 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
