UEKDD R E

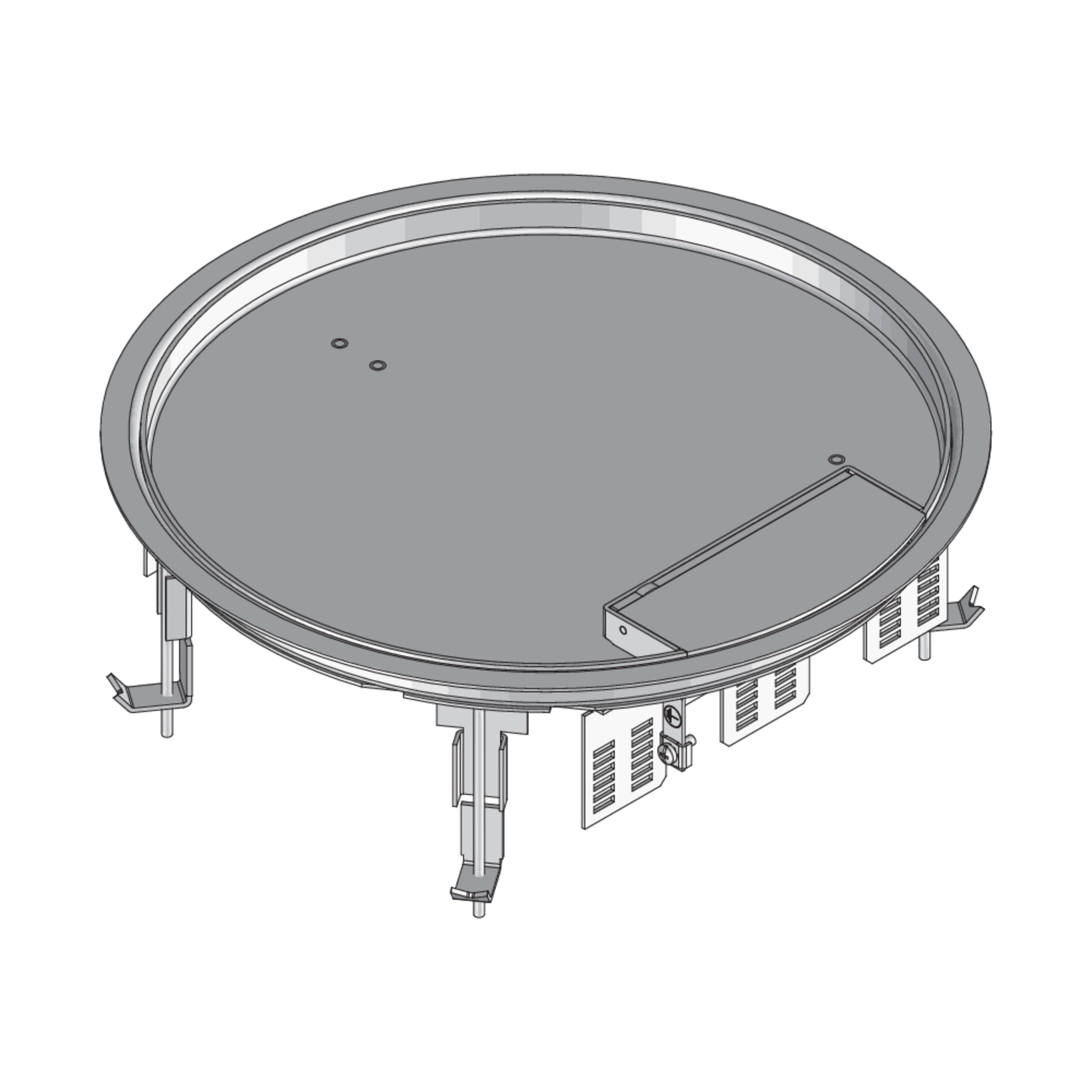

Edelstahl-Klappdeckelkassette, 3-fach, rund

Bei den Produktlösungen UEKDD R E handelt es sich um runde Klappdeckelkassetten zum stufenweisen Absenken von bis zu drei Gerätebechern um max. 30 mm. Die Einbaueinheiten bestehen aus einem Bodenbelagsschutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Öffnungshebel, Gummidichtung UGD-R und Universalkrallenset UDBS 40-80. Sie sind für trocken oder feucht gepflegte Räume mit Büroverkehrslasten geeignet und werden dort in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen montiert. Die Kassetten sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, ein Einbaumaß von 307 mm und einen max. Belastungswert von 2 kN.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

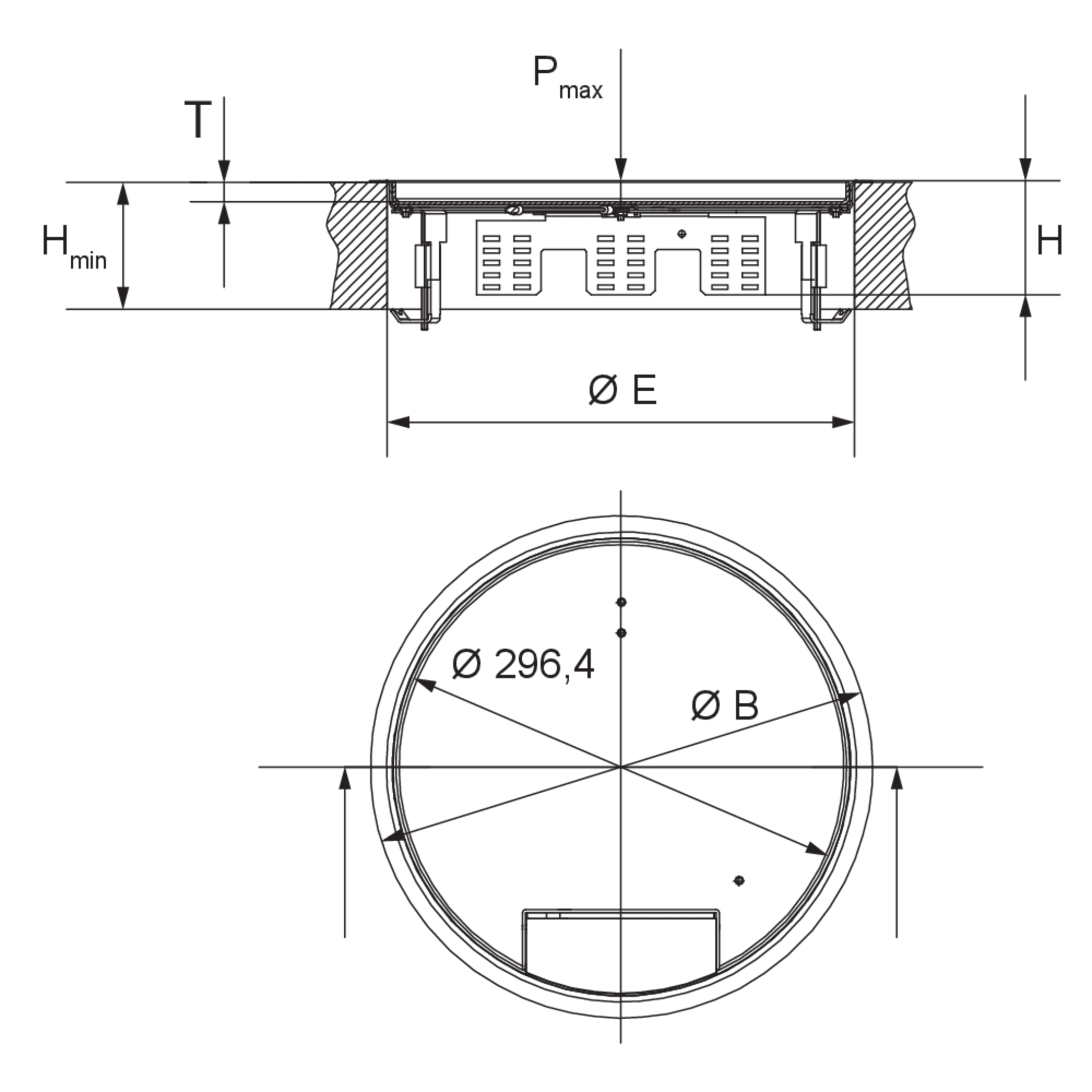

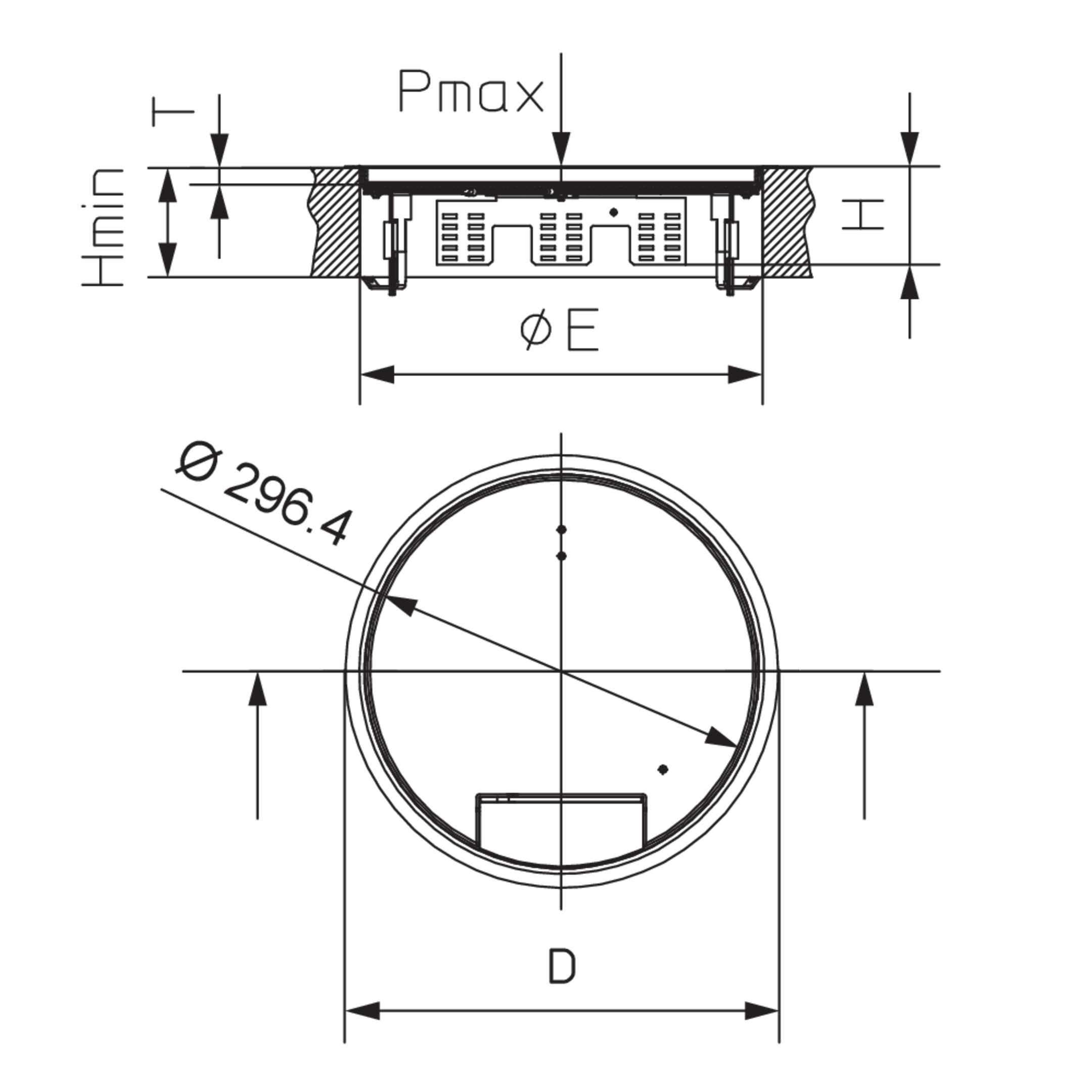

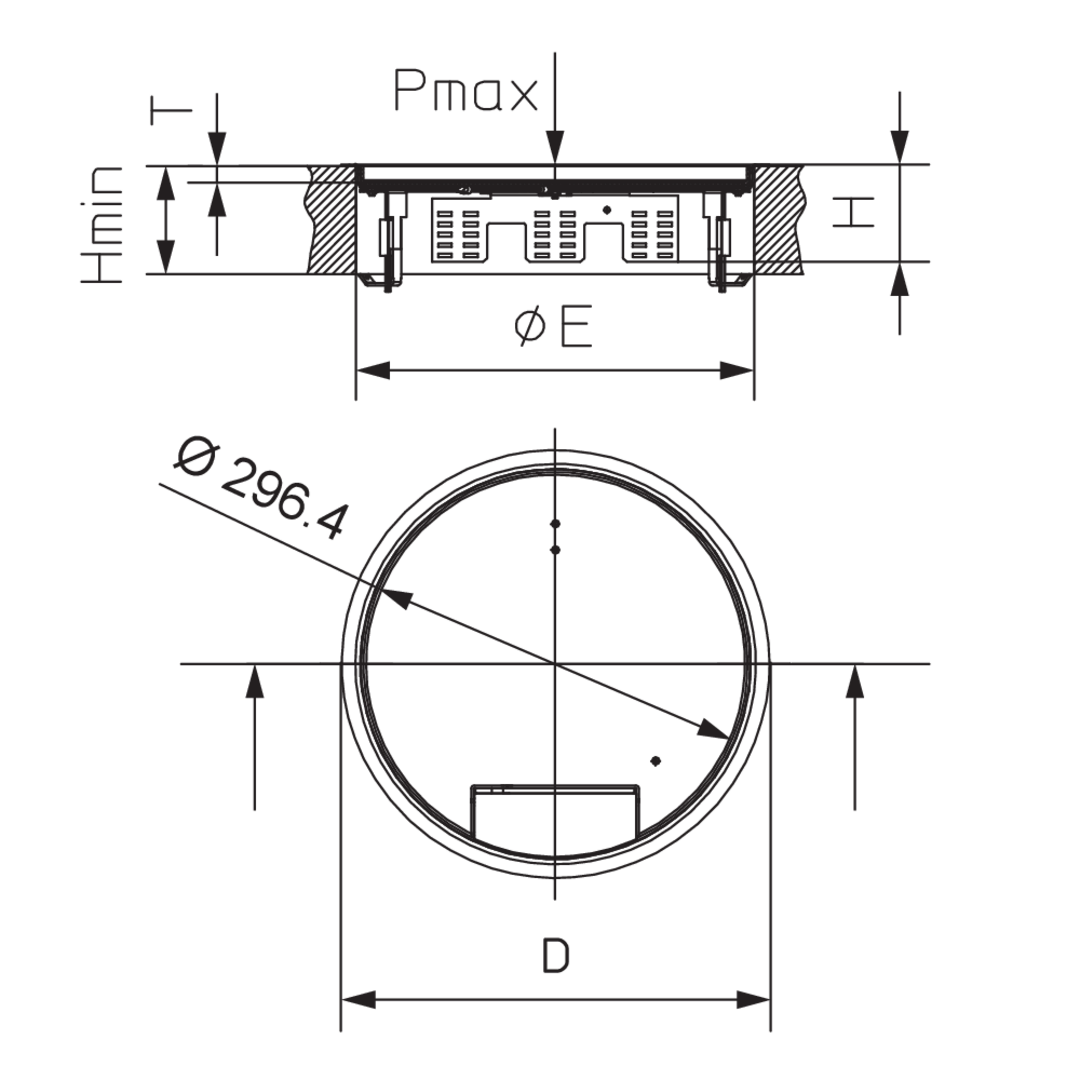

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEKDD 15-R E
    Kassetteneinbaueinheit,
    Höhe
    75 mm
    min. Einbauhöhe
    90 mm
    Breite
    330 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    2.519 kg
    Included accessories
    Mehr Informationen
  • UEKDD 25-R E
    Kassetteneinbaueinheit,
    Höhe
    85 mm
    min. Einbauhöhe
    100 mm
    Breite
    330 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    2.821 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    • de

    • en

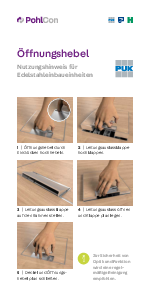

    Nutzungshinweis für Edelstahleinbaueinheiten
