UEKD1-2 V E

Edelstahl-Klappdeckel-Einzelauslasskassette, 2-fach, eckig

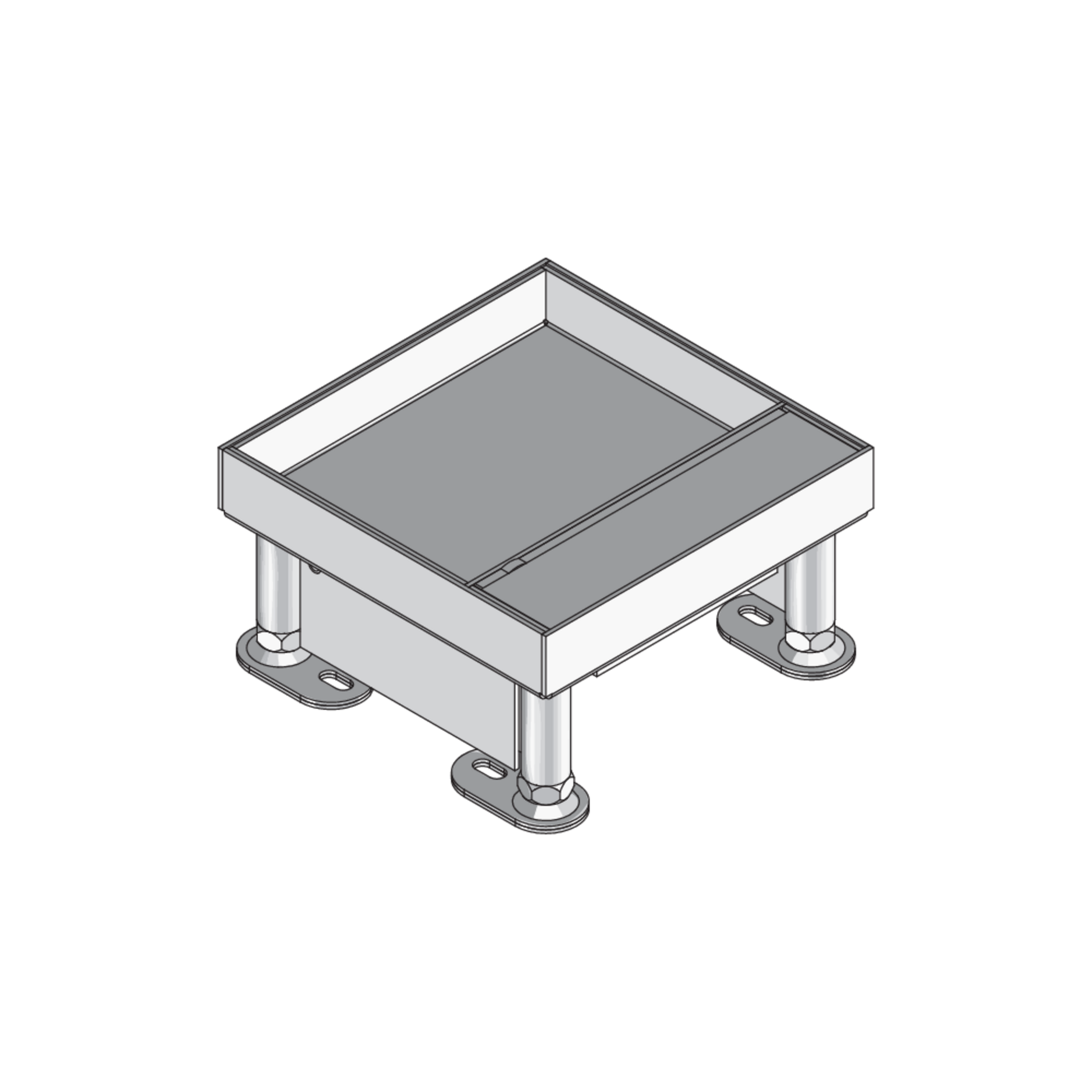

Bei den Bauelementen UEKD1-2 V E handelt es sich um viereckige Klappdeckel-Einzelauslasskassetten mit Stoßkante. Die Bodeneinbaueinheiten setzen sich aus nivellierbaren Kassetteneinbaurahmen mit Kabelauslasskassette und bodenebenen Leitungsauslässen zusammen und dienen der Aufnahme von zwei Einbaugeräten. Sie eignen sich zum Einbau in Bodendosen und Doppel- oder Hohlraumbodenöffnungen in trocken gepflegten Räumen mit Büroverkehrslasten. Die Kassetten und Rahmen werden aus Edelstahl, Werkstoff Nr. 1.4301 (V2A) und die Unterkonstruktionen aus feuerverzinktem Stahlblech gefertigt. Sie sind mit einem Einbaumaß von 164 x 164 mm und einem IP-Schutzgrad von IP 30 im ungenutzen Zustand erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

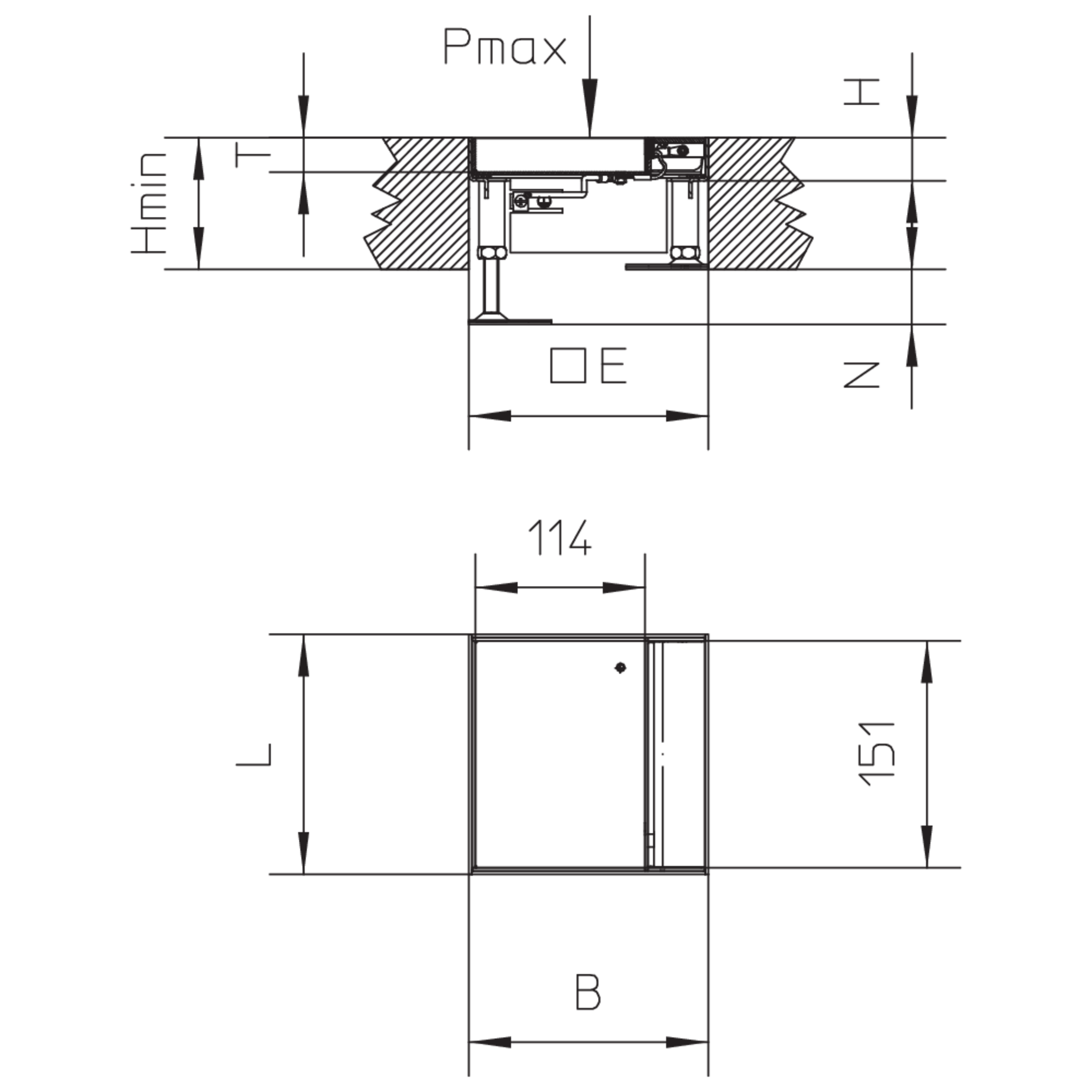

H

Hmin

B

L

N

Pmax

E

IPg

IPn

G

  • UEKD1-2 15-V E
    Kabeleinzelauslasskassette
    19 mm
    80 mm
    160 mm
    160 mm
    45 mm
    2.00 kN
    164 x 164 mm
    IP 20
    IP 30
    1.555 kg
    Mehr Informationen
  • UEKD1-2 25-V E
    Kabeleinzelauslasskassette
    29 mm
    90 mm
    160 mm
    160 mm
    45 mm
    2.00 kN
    164 x 164 mm
    IP 20
    IP 30
    1.781 kg
    Mehr Informationen
  • UEKD1-2 25-V MS
    Kabeleinzelauslasskassette
    90 mm
    160 mm
    160 mm
    45 mm
    2.00 kN
    164 x 164 mm
    IP 20
    IP 30
    2.306 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
