UEBDD V E

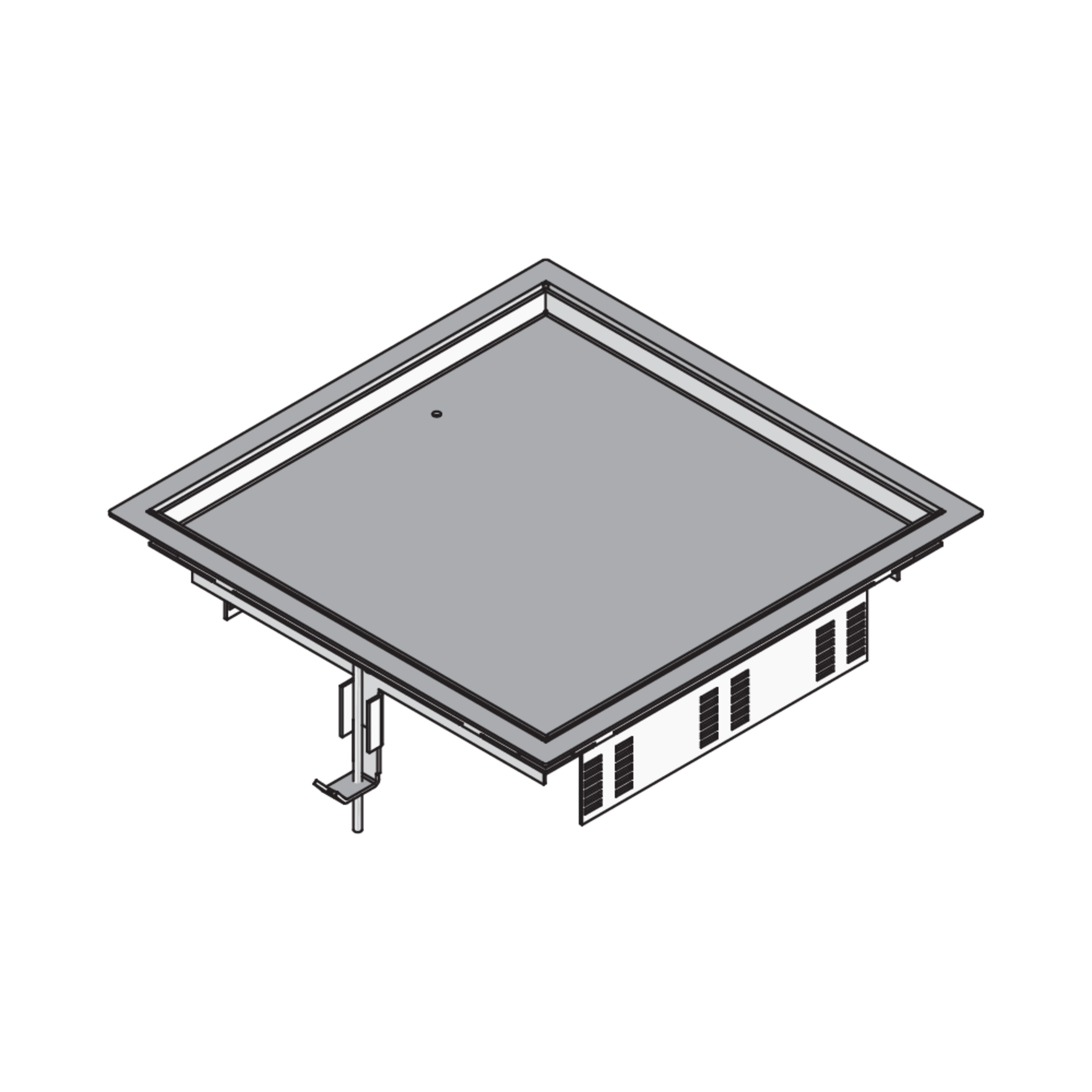

Edelstahl-Blinddeckelkassette, 3-fach, eckig

Bei den Produktlösungen UEBDD V E handelt es sich um viereckige Blinddeckelkassetten zur Aufnahme von bis zu drei Gerätebechern. Die Einbaueinheiten setzen sich aus einem Teppichschutzrahmen mit Blind-Einlagekassette, Gummidichtung, Öffnungshebel und Universalkrallenset zusammen. Sie sind für Räume mit feucht und trocken gepflegten Bodenbelägen mit Büroverkehrslasten geeignet und werden dort in Bodendosen UBDHB, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen eingesetzt. Die Blinddeckelkassetten bestehen aus Edelstahl V2A und können mit einem IP-Schutzgrad im nicht genutzten Zustand von IP 30, einer min. Einbauhöhe von 90 oder 100 mm, einem Einbaumaß von 261 x 261 mm und einer max. Belastungsgrenze von 2 kN erworben werden.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

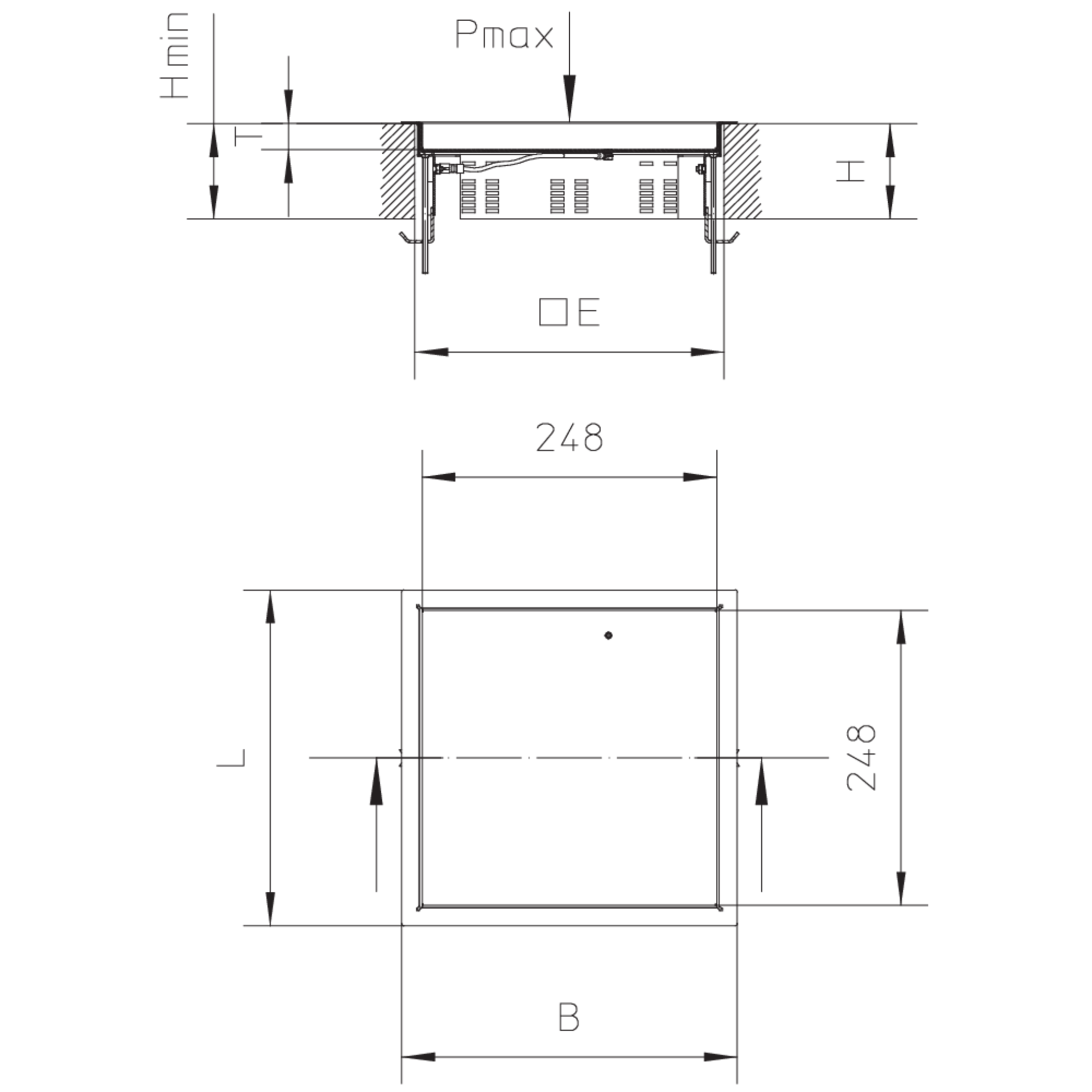

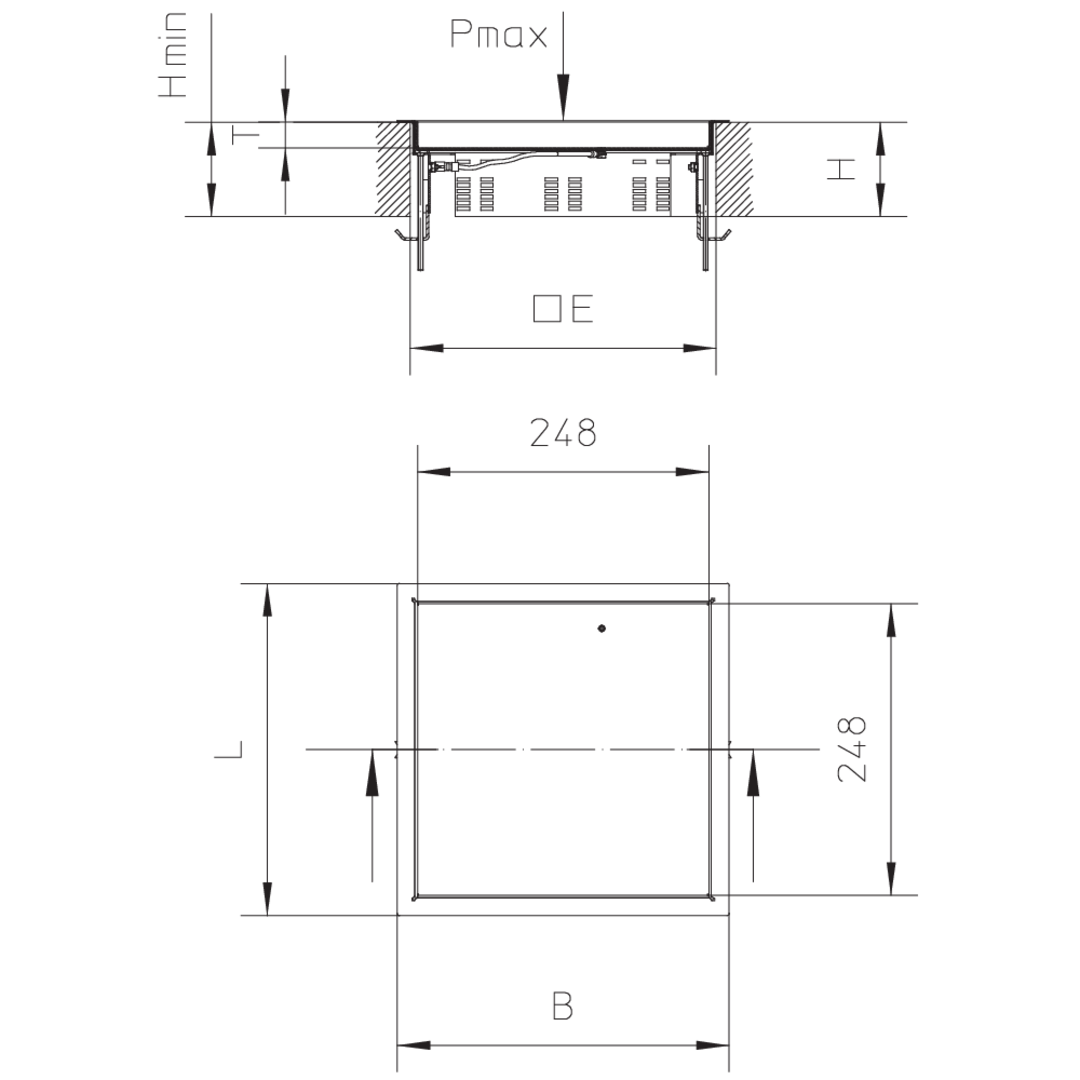

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBDD 15-V E
    Kassetteneinbaueinheit,
    Höhe
    72 mm
    min. Einbauhöhe
    90 mm
    Breite
    283 mm
    Länge
    283 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    1.886 kg
    Included accessories
    Mehr Informationen
  • UEBDD 25-V E
    Kassetteneinbaueinheit,
    Höhe
    82 mm
    min. Einbauhöhe
    100 mm
    Breite
    283 mm
    Länge
    283 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    2.324 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

  • Kassetteneinbaueinheiten mit Bodenbelagsschutzrahmen aus Edelstahl, viereckig

    Montageanleitung

    PDF, 478 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
