UEBDD RP E

Edelstahl-Blinddeckelkassette, 3-fach, rund, plan

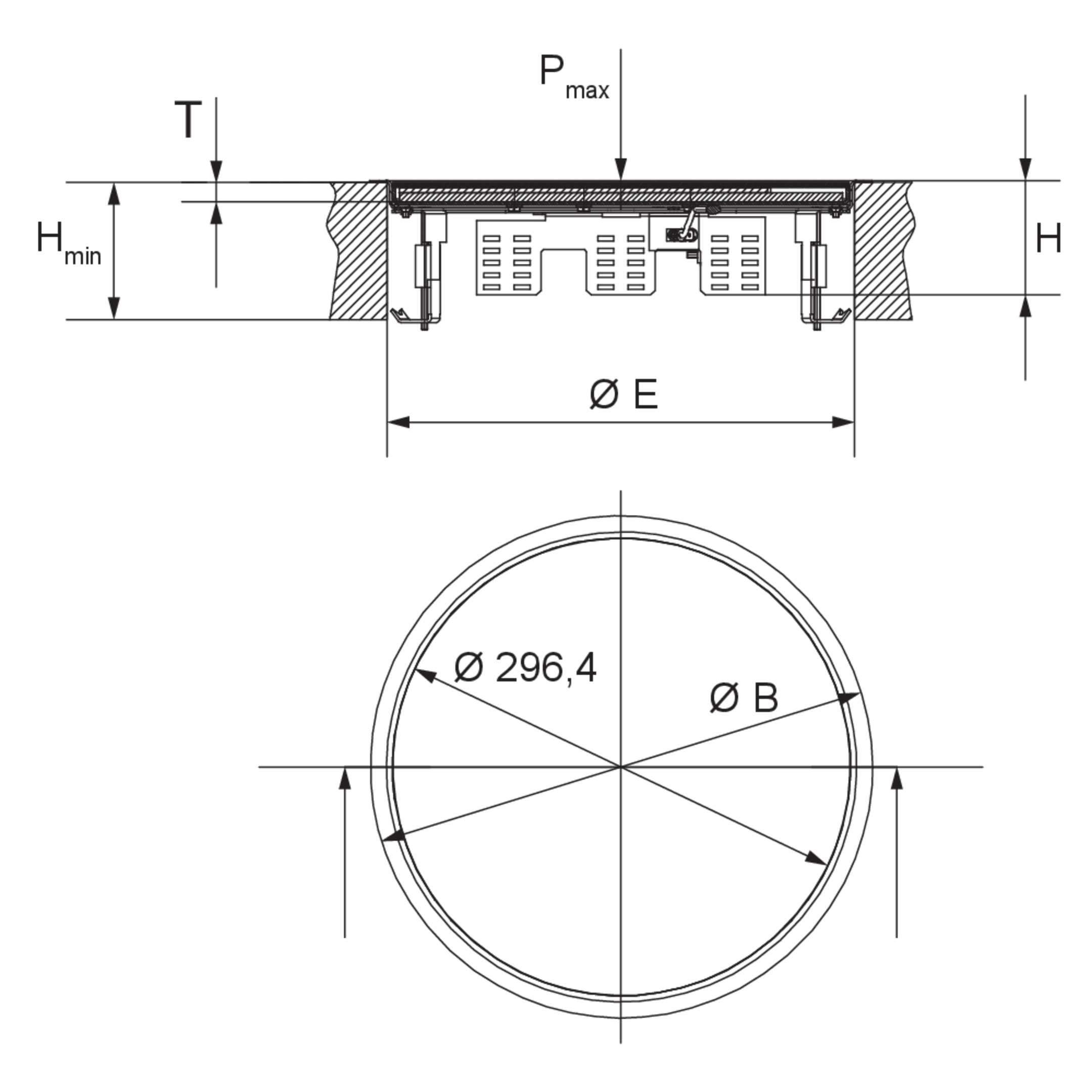

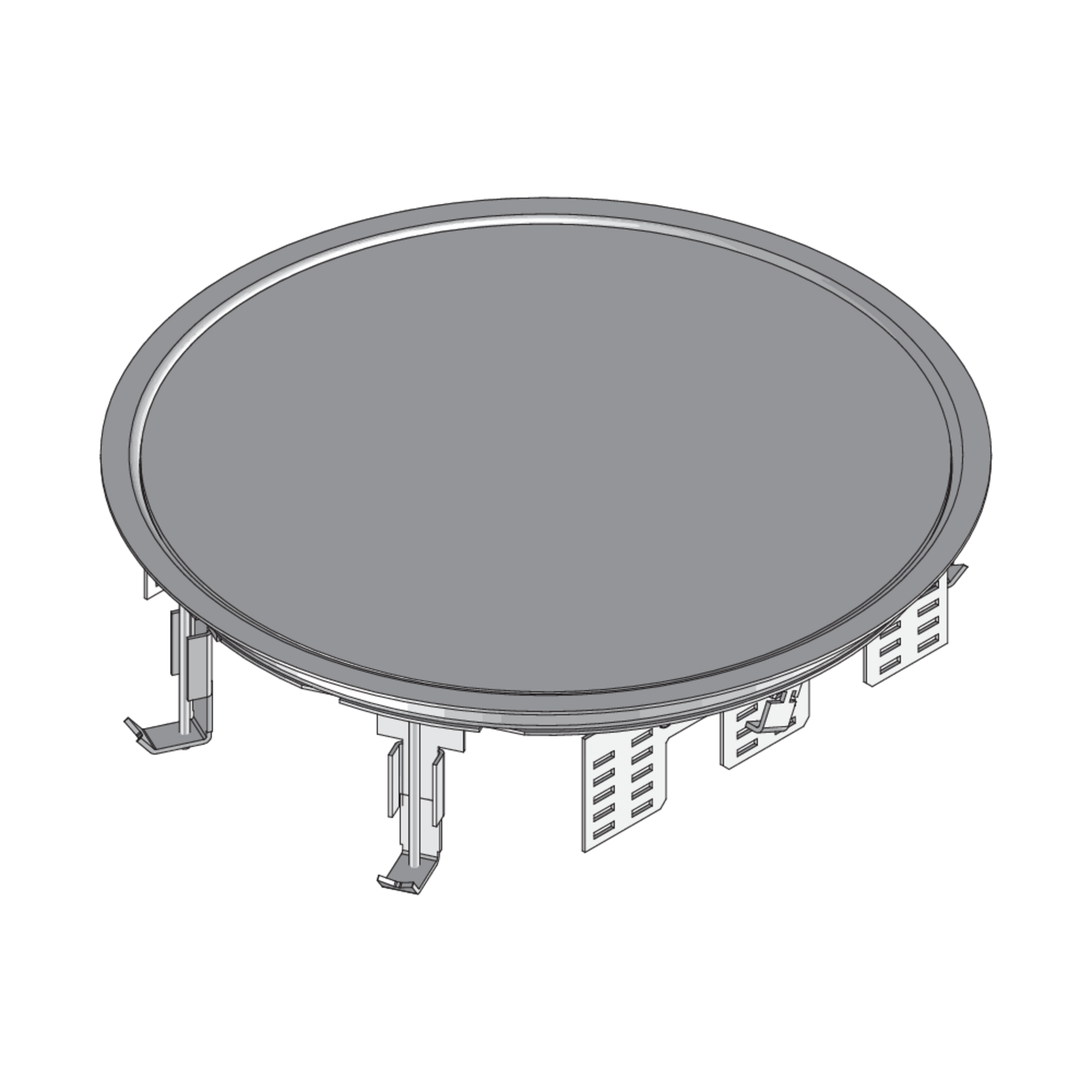

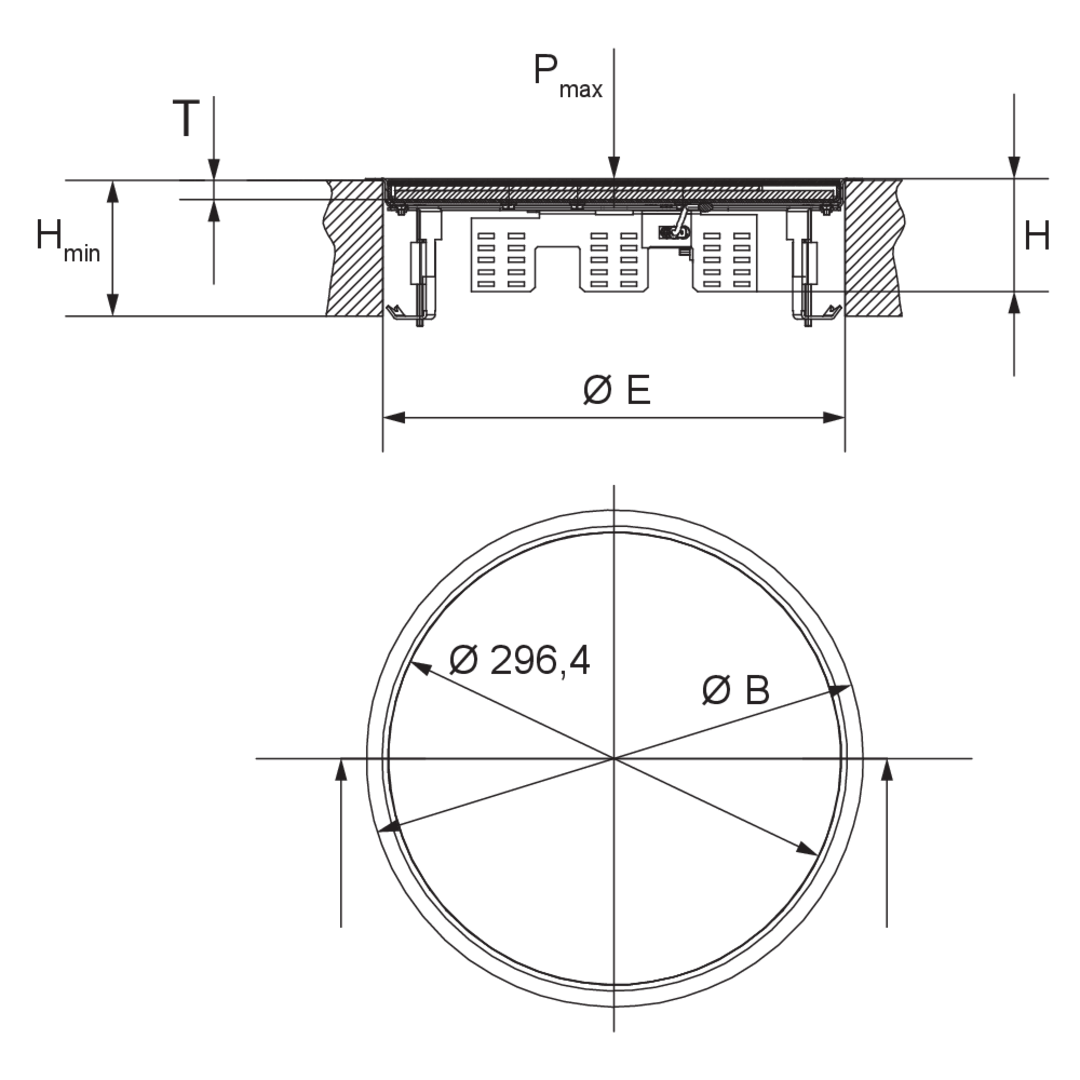

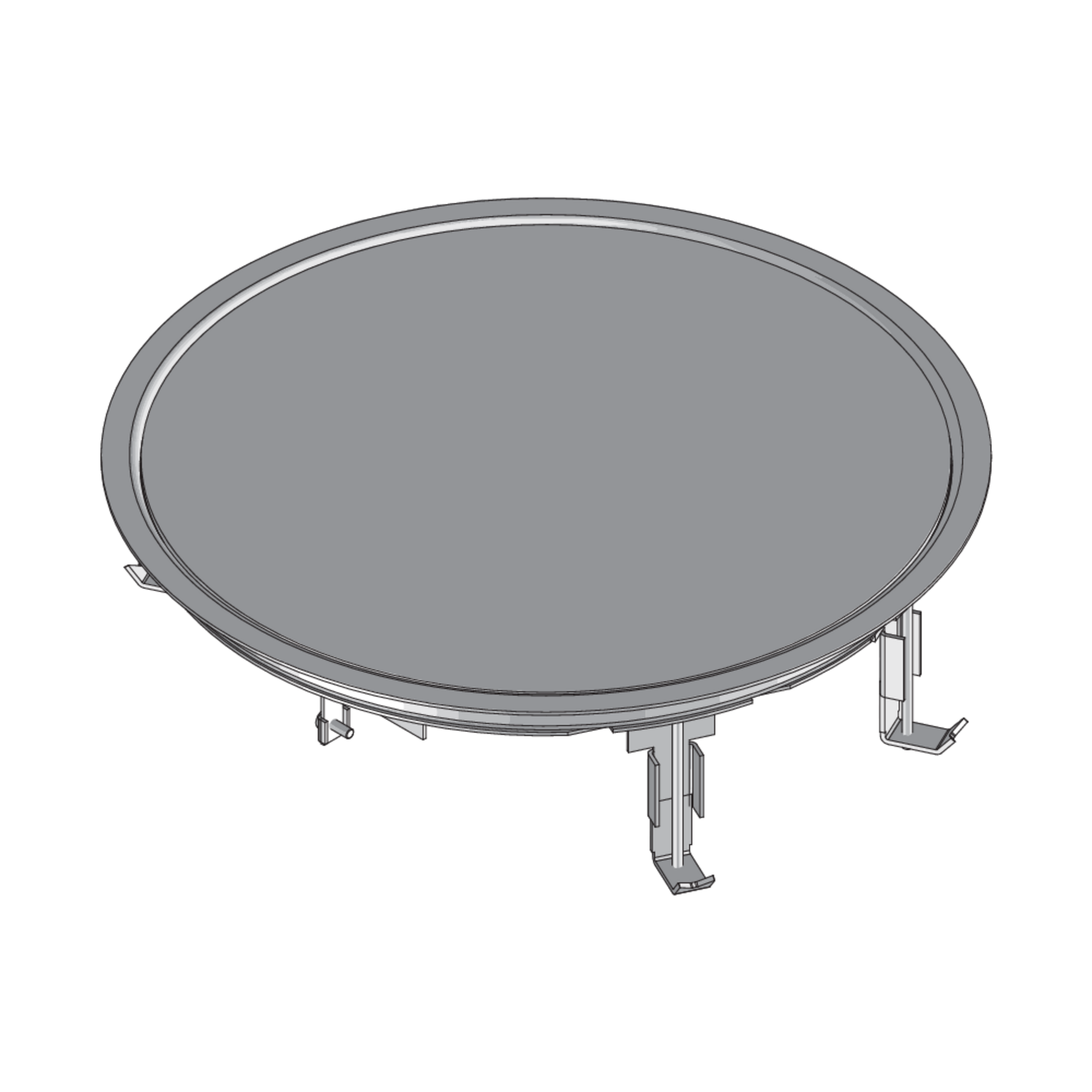

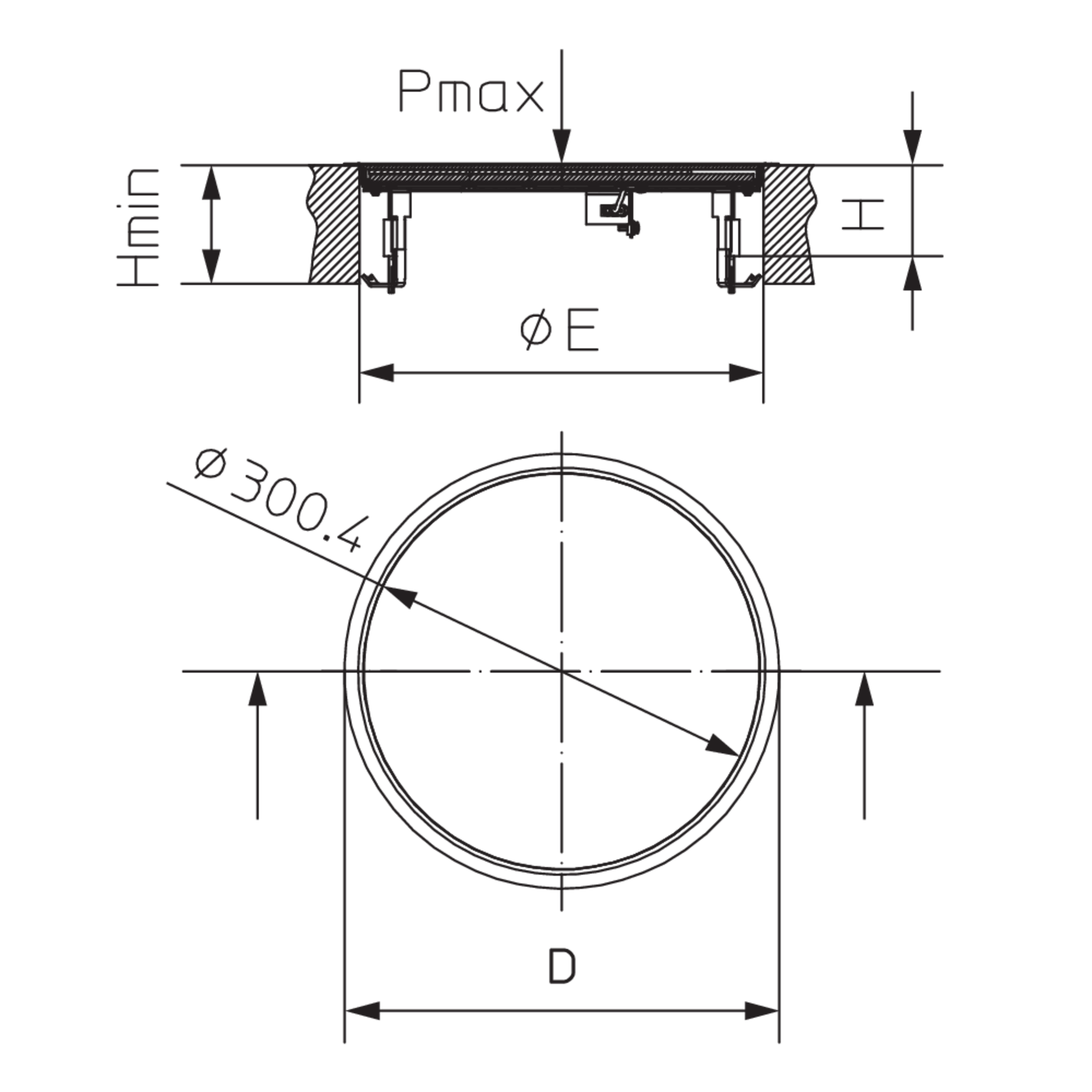

Bei den Produktlösungen UEBDD RP E handelt es sich um runde Blinddeckelkassetten zum Einbau von bis zu drei Gerätebechern. Die Einheiten bestehen aus einem Bodenbelagsschutzrahmen mit einer Blind-Einlagekassette, der Gummidichtung UGD-R und dem Universalbefestigungskrallenset UDBS 40-80. Sie sind für trocken oder feucht gepflegte Räume mit Büroverkehrslasten ausgelegt und werden dort in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen eingesetzt. Die Einbaueinheiten sind aus Edelstahl V2A gefertigt. Sie besitzen eine plane, gestrahlte Oberfläche, einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine min. Einbauhöhe von 90 mm, einem Einbaumaß von 307 mm und einen max. Belastungswert von 2 kN.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEBDD 15-RP E
    Kassetteneinbaueinheit,
    Höhe
    71 mm
    min. Einbauhöhe
    90 mm
    Breite
    330 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    5.464 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

  • Montageanleitung UEKDD R E

    Montageanleitung

    PDF, 305 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
