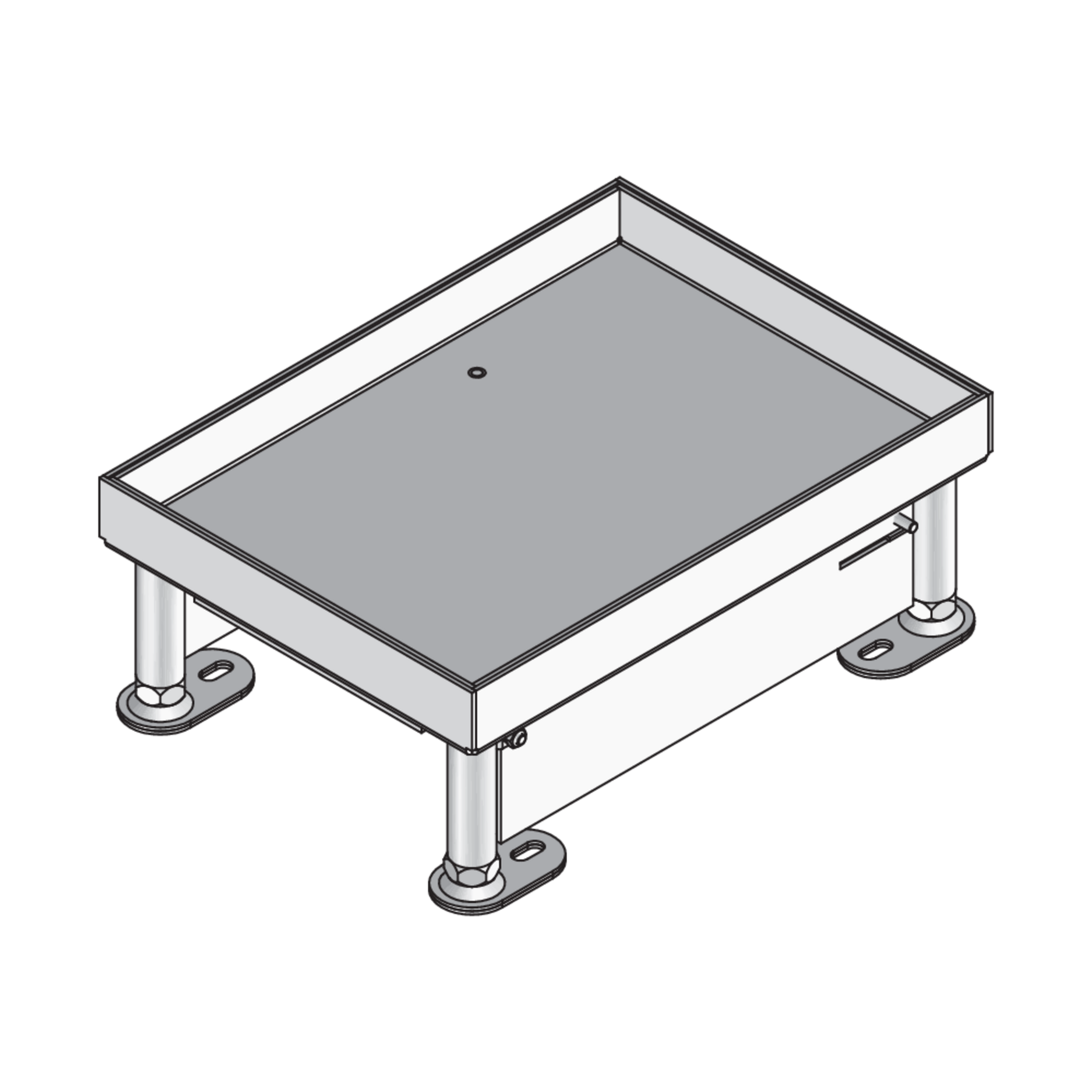

UEBD2 V E

Edelstahl-Blinddeckeleinheit, 2-fach, eckig

Bei den Bauelementen UEBD2 V E handelt es sich um Blinddeckeleinheiten mit Stoßkante. Sie setzen sich aus einer nivellierbaren Einbaueinheit, einer Gummidichtung und einer Blindkassette zur Aufnahme von maximal zwei Gerätebechern zusammen. Die Deckel eignen sich für die Montage in die Bodendosen UBDHB und Doppel- oder Hohlraumbodenöffnungen in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Sie werden aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine max. Belastbarkeit von 1,5 kN und sind mit einem Nivellierbereich von 45 mm, einem Einbaumaß von 261 x 186 mm und einer min. Einbauhöhe von 90 oder 100 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

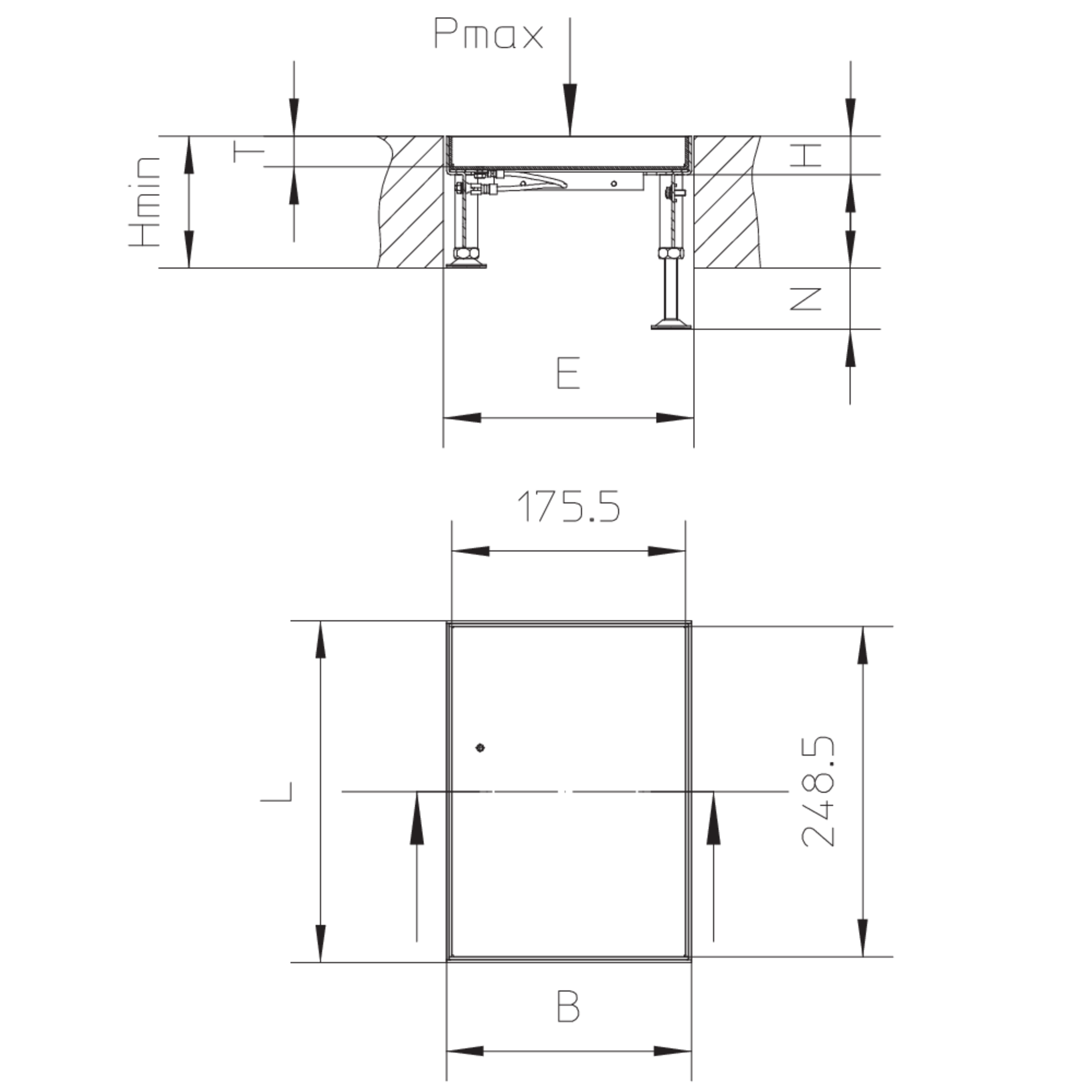

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBD2 15-V E
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    90 mm
    Breite
    185 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    1.50 kN
    Einbaumaß
    261 x 188 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    2.217 kg
    Mehr Informationen
  • UEBD2 25-V E
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    185 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    1.50 kN
    Einbaumaß
    261 x 188 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    2.485 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
