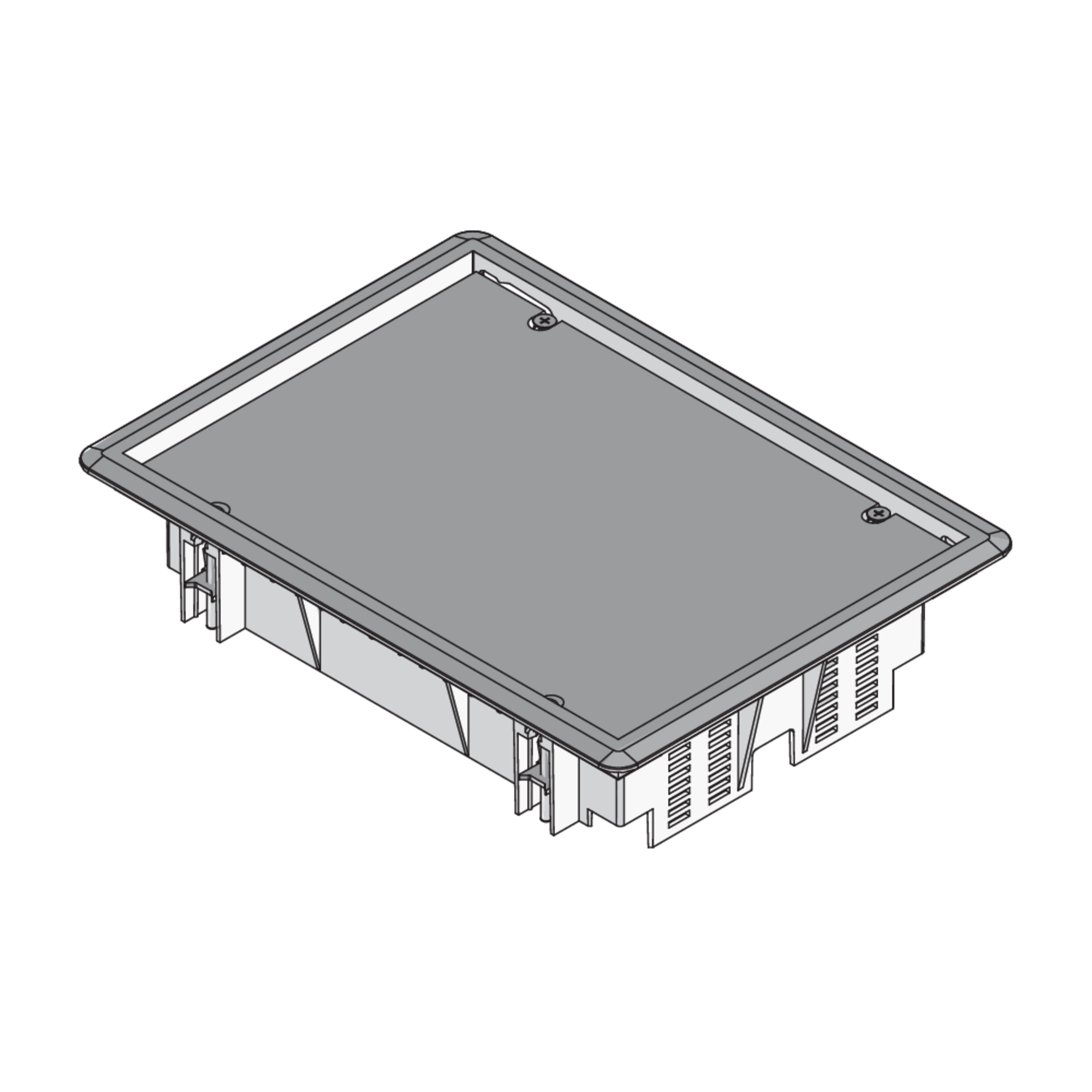

UEBD2 V

Kunststoff-Blinddeckeleinheit, 2-fach, eckig

Bei den Produktlösungen UEBD2 V handelt es sich um viereckige Kunststoff-Blinddeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen mit Bodenbelegen bis zu 8 mm, in Montagedeckeln, Bodendosen UBDHB und Doppel- oder Hohlraumbodenöffnungen eingesetzt. Sie sind für Büroverkehrslasten ausgelegt und dienen als Einbaurahmen für zwei Gerätebecher. Die Deckel und Rahmen sind aus Polyamid mit mattierten Oberflächen in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie werden inklusive der Universalbefestigungskrallensets, mit einem IP-Schutzgrad im nicht genutzten Zustand von IP 30, einer min. Einbauhöhe von 65 mm, einer max. Belastung von 2 kN und einem Einbaumaß von 261 x 186 mm geliefert.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

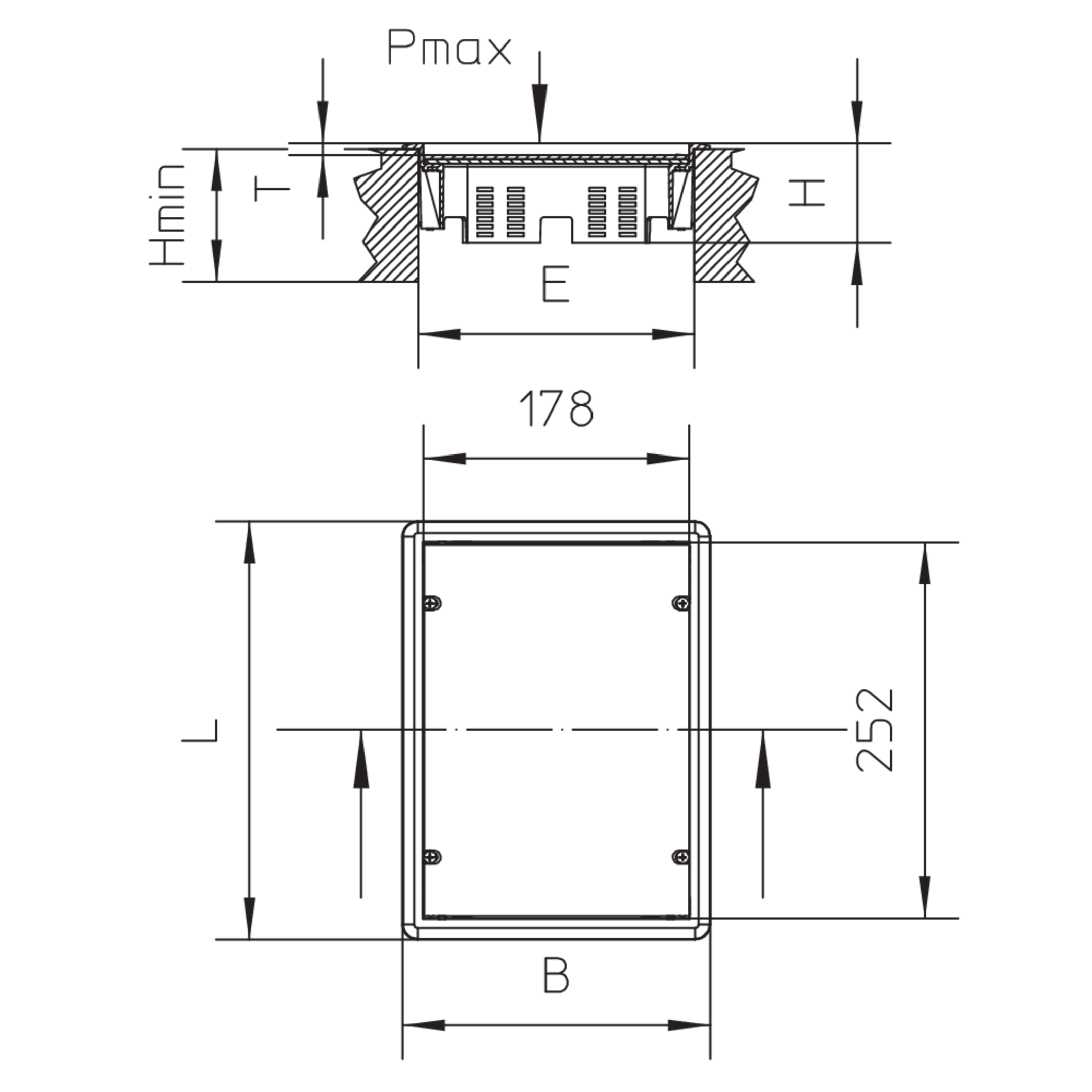

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

E

Einbaumaß

Farbe

Farbe

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEBD2-V-G
    Einbaueinheit,
    Höhe
    65 mm
    min. Einbauhöhe
    65 mm
    Breite
    206 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 186 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    8 mm
    Gewicht je Lagermengeneinheit
    1.372 kg
    Included accessories
  • UEBD2-V-S
    Einbaueinheit,
    Höhe
    65 mm
    min. Einbauhöhe
    65 mm
    Breite
    206 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 186 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    8 mm
    Gewicht je Lagermengeneinheit
    1.372 kg
    Included accessories

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN
