UDEP 3PK

Einbauplatine, Stecksysteme

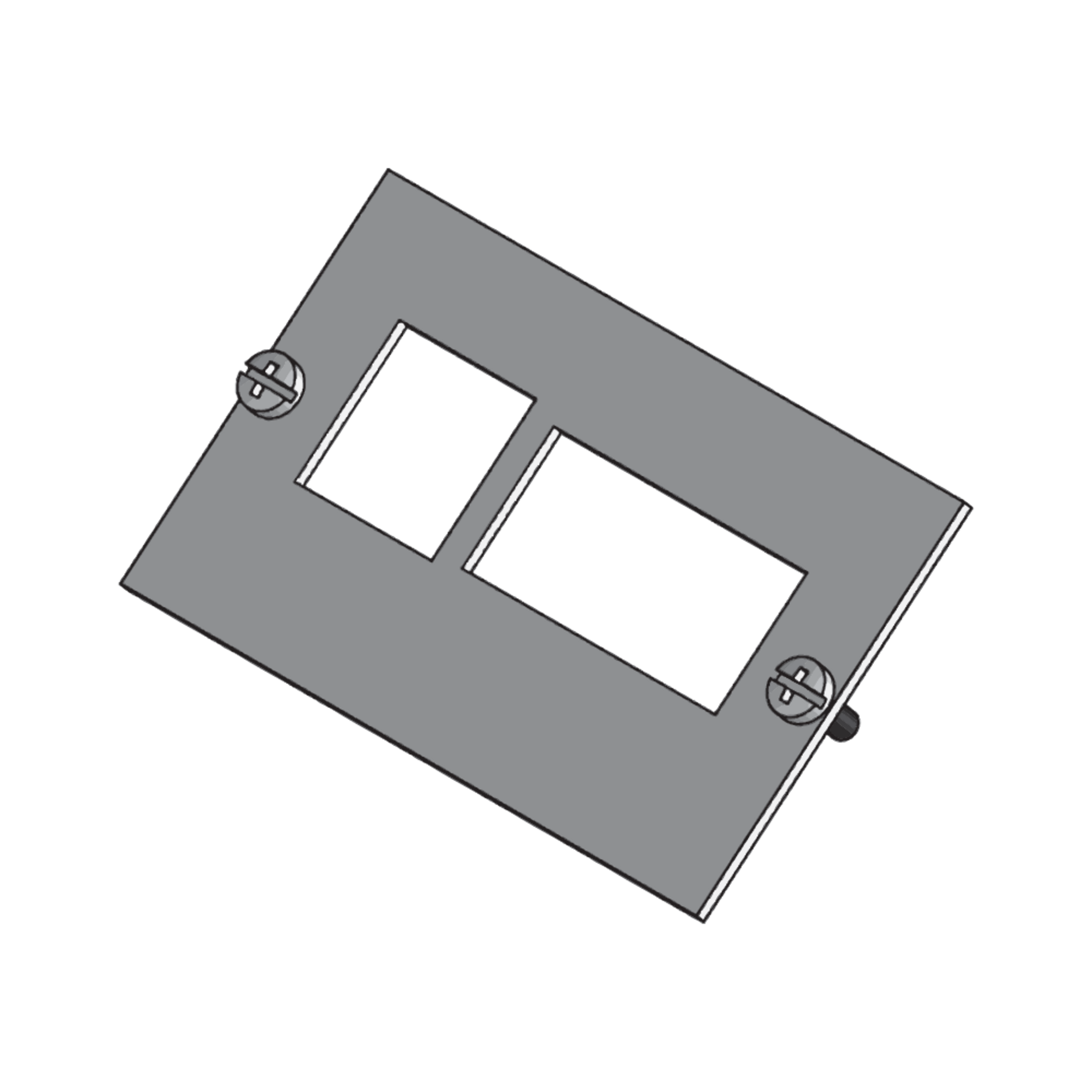

Bei den Bauelementen UDEP 3PK handelt es sich um Einbauplatinen aus dem Sortiment der Unterflursysteme. Die Platinen werden in Datengeräteträger eingeschraubt und dienen dort zur Aufnahme von bis zu drei 2-poligen Snap-in-Steckverbinderbuchsen von Wieland mit 250V und 16 A. Die Einbauplatinen sind aus einseitig schwarz beschichtetem Aluminium gefertigt und können mit dem Einbaumaß E1 von 17.8 mm, E2 von 33 mm und E3 von 15.6 mm erworben werden.

Kontakt aufnehmen Datenblatt herunterladen

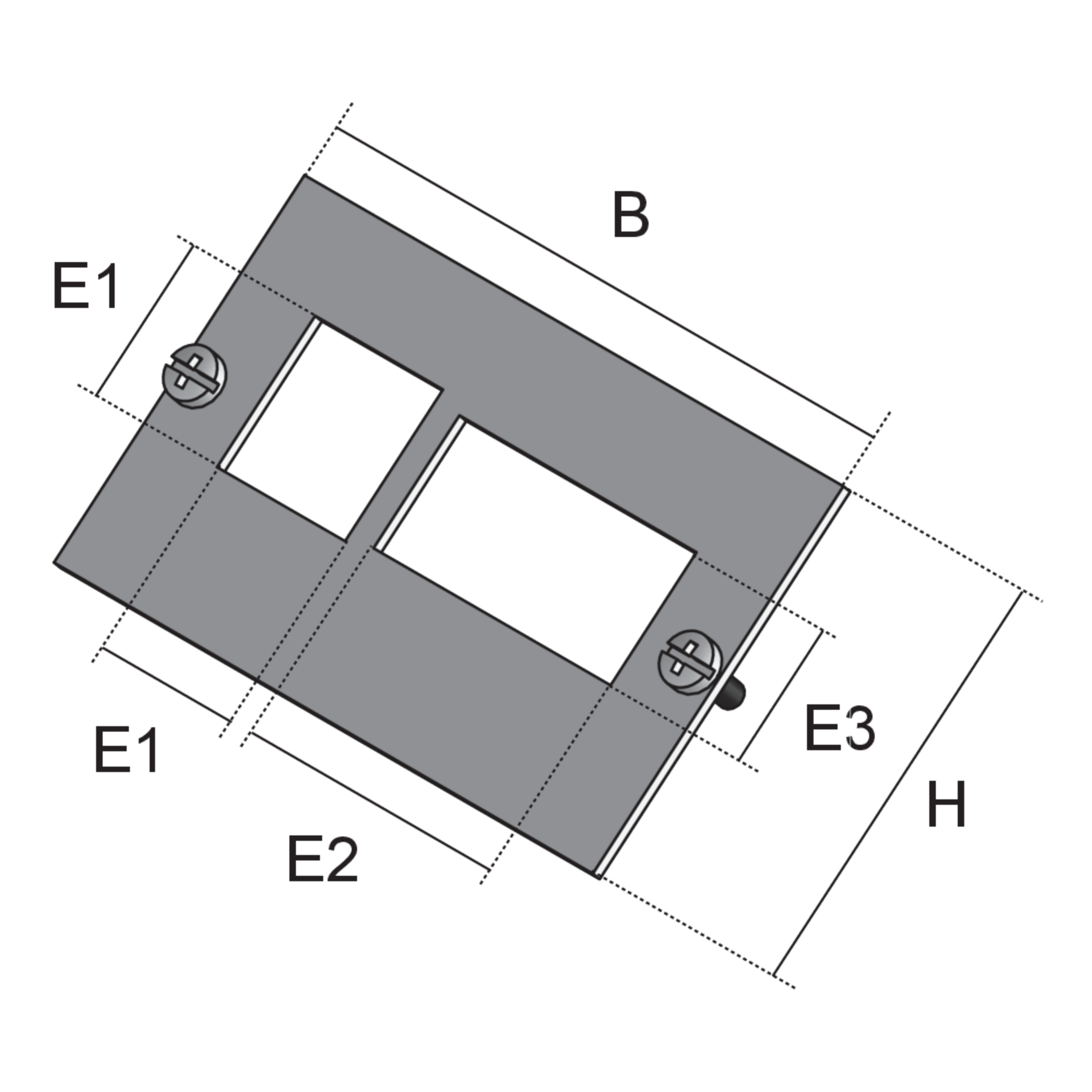

Varianten

Artikel

H

Höhe

B

Breite

E1

Einbaumaß E1

E2

Einbaumaß E2

E3

Einbaumaß E3

Farbe

Farbe

max. Anzahl installierbarer Snap-In-Buchsen

G

Gewicht je Lagermengeneinheit
  • UDEP-3PK 2
    Einbauplatine,
    Höhe
    46 mm
    Breite
    75 mm
    Einbaumaß E1
    17.8 mm
    Einbaumaß E2
    33 mm
    Einbaumaß E3
    15.6 mm
    Farbe
    Schwarz
    max. Anzahl installierbarer Snap-In-Buchsen
    1x 2-polig Bus, 1x 3-polig, 250V, 16 A
    Gewicht je Lagermengeneinheit
    0.014 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Gerätebecher und Installationsgeräte

    Technische Information

    PDF, 14 MB

    de en
