Abdeckplatte für 3 Module 22,5x45 mm und 1 Keystone

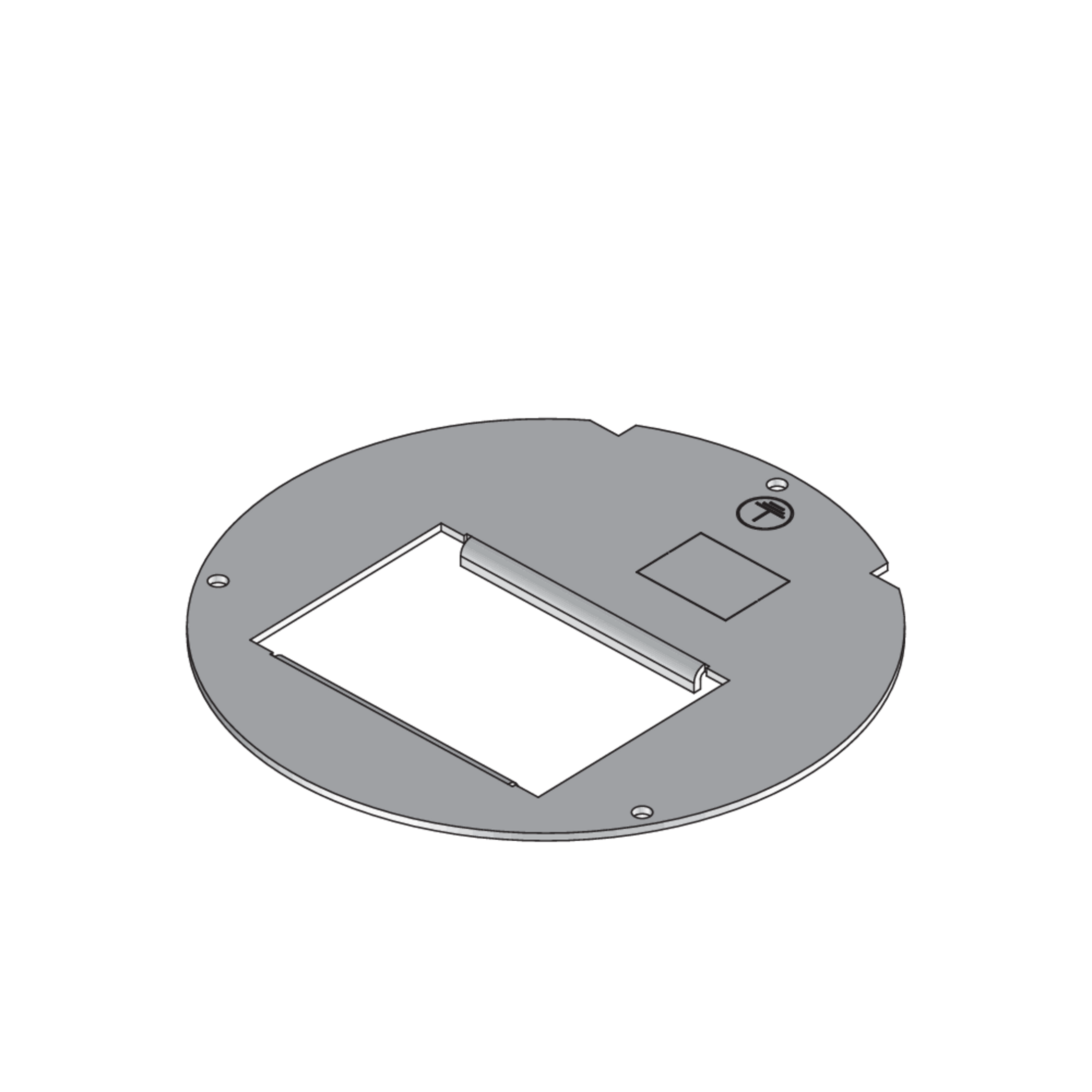

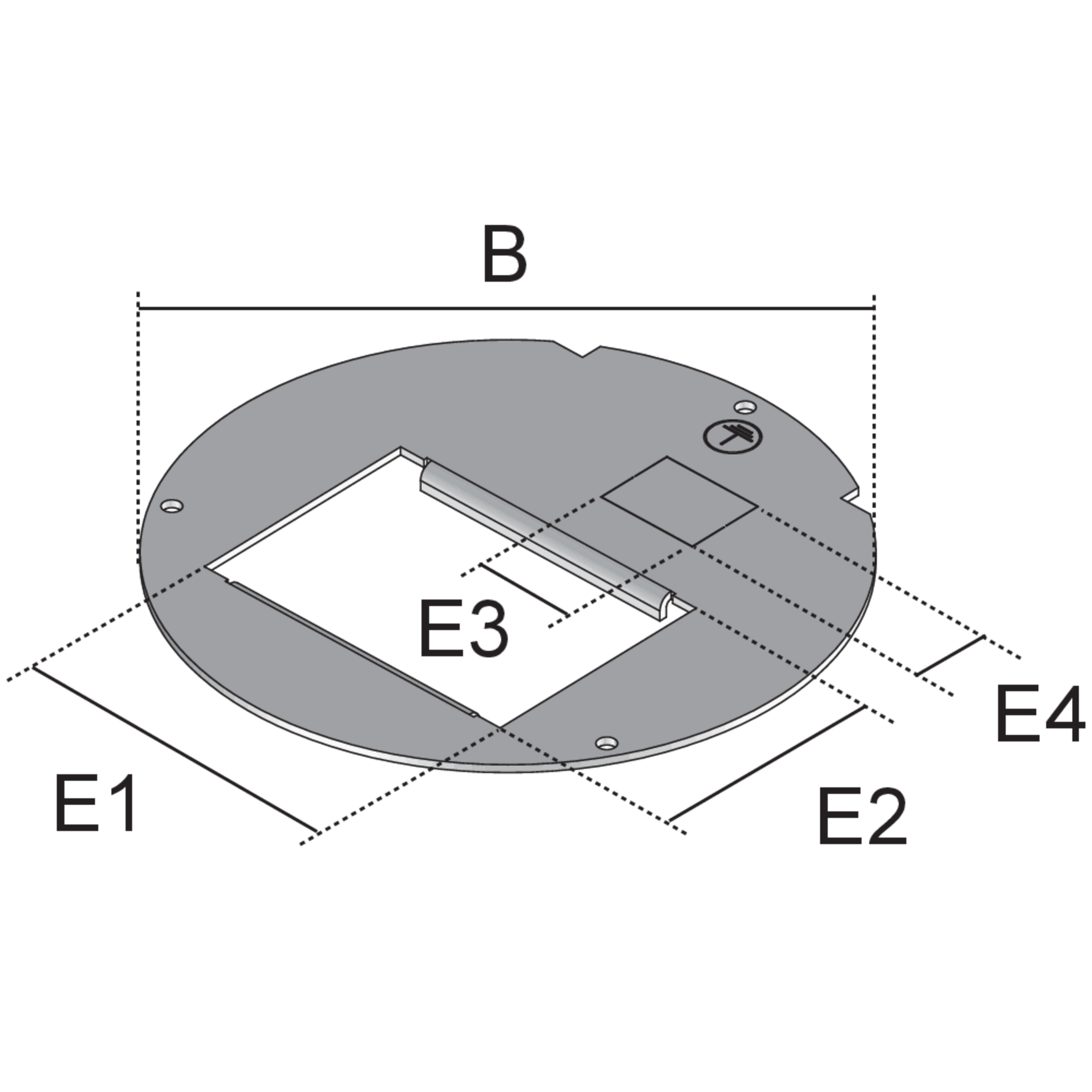

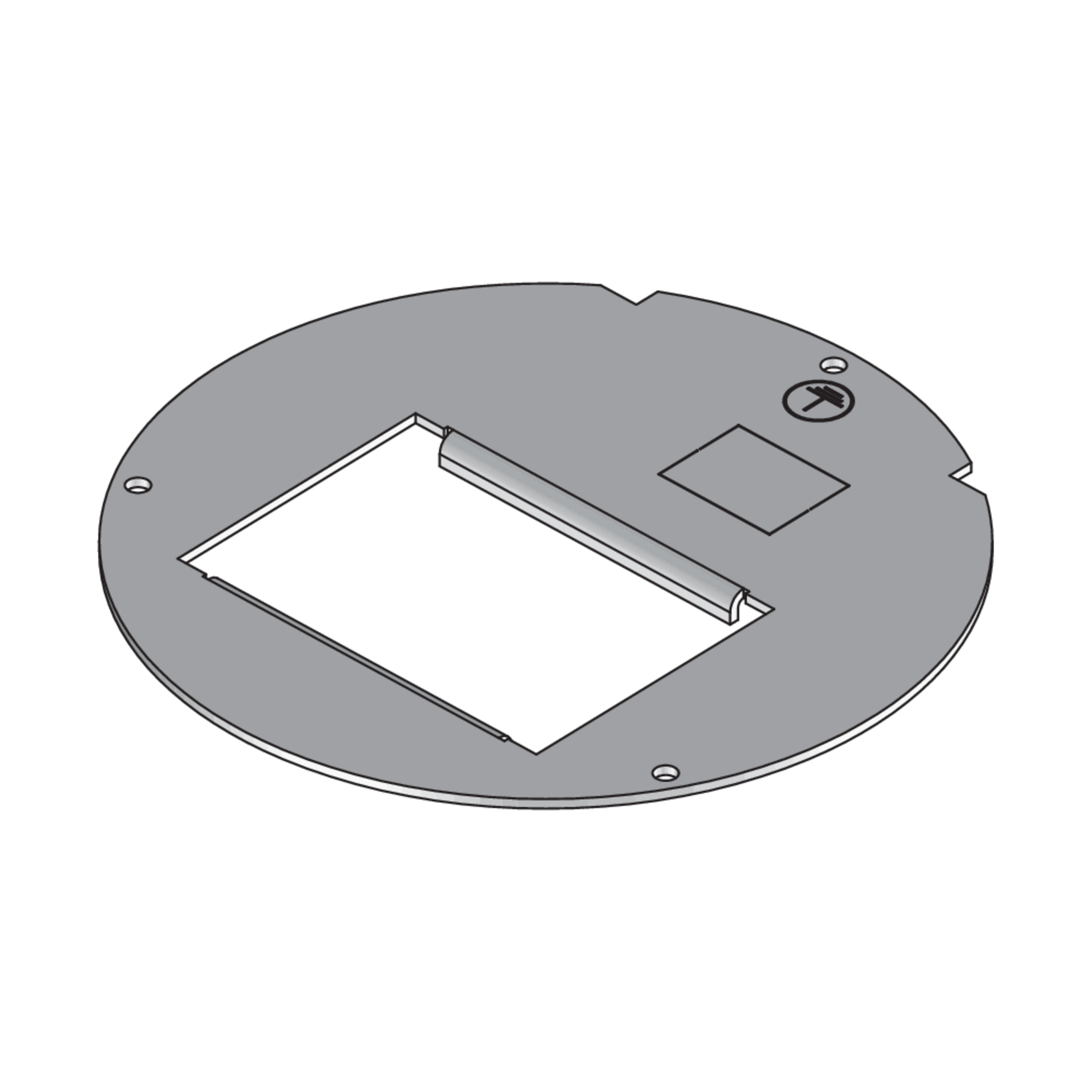

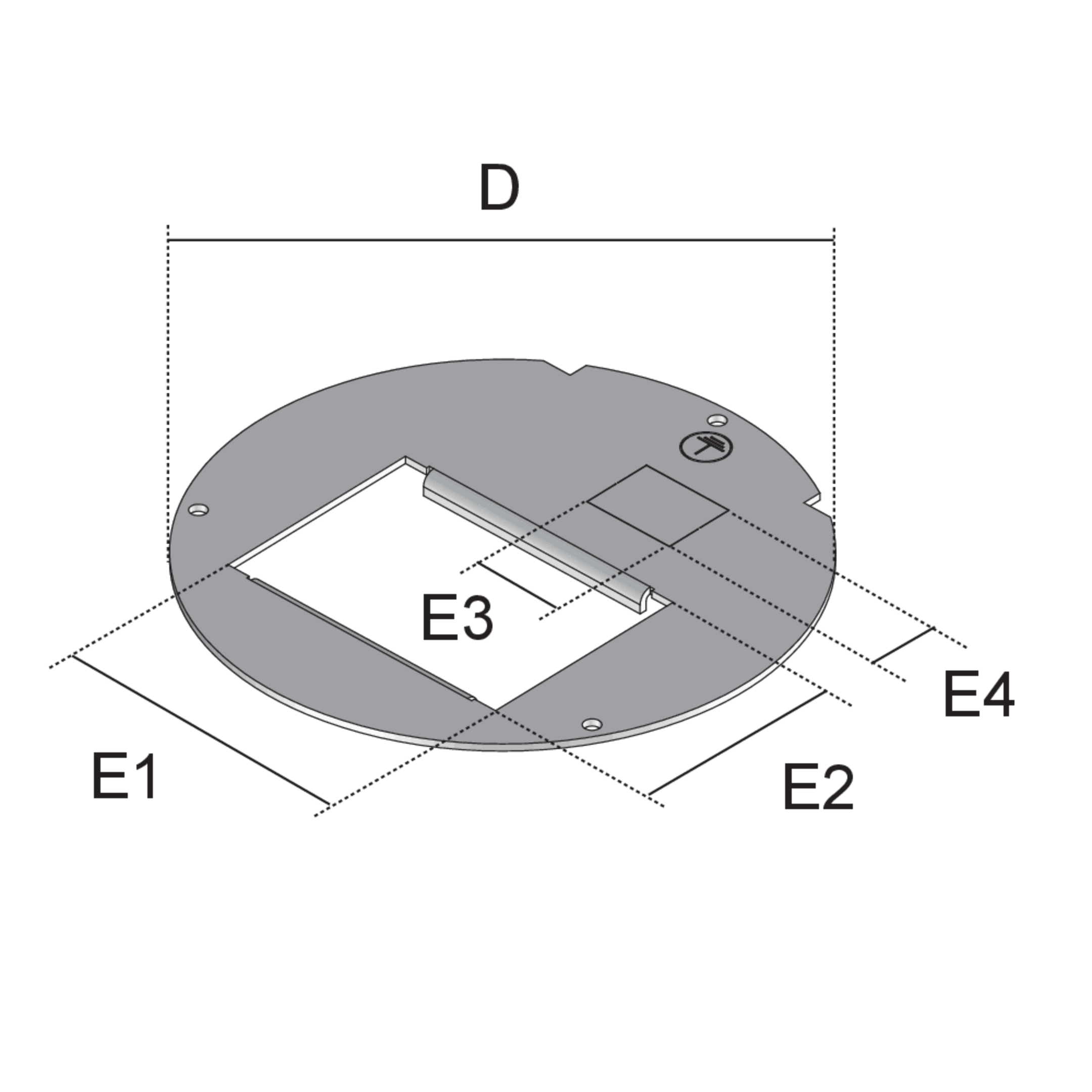

Bei den Bauelementen UARM-3-KS1 aus dem Portfolio der Unterflursysteme handelt es sich um runde Abdeckplatten mit einer viereckigen Aussparung. Die Einbauplatinen, bestückt mit drei rastbaren 22,5x45mm Datenanschlussdosen und einem Keystone-Datenmodul der Größe 19,5x14,9mm, können in die Einzelauslässe BODO geschraubt werden. Die Abdeckplatten sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Das Einbaumaß E1 liegt bei 63 mm, E2 bei 40.5 mm und das Einbaumaß für das Keystone-Datenmodul E3 beträgt 19.5 mm und E4 14.9 mm.
E1
Einbaumaß E1
E2
Einbaumaß E2
E3
Einbaumaß E3
E4
Einbaumaß E4
Farbe
Farbe
G
Gewicht je Lagermengeneinheit
Ausschreibungstext zu diesem Produkt
Ausschreibungstext zu diesem Produkt
