UAM 4

Abdeckplatte für 4x UST45

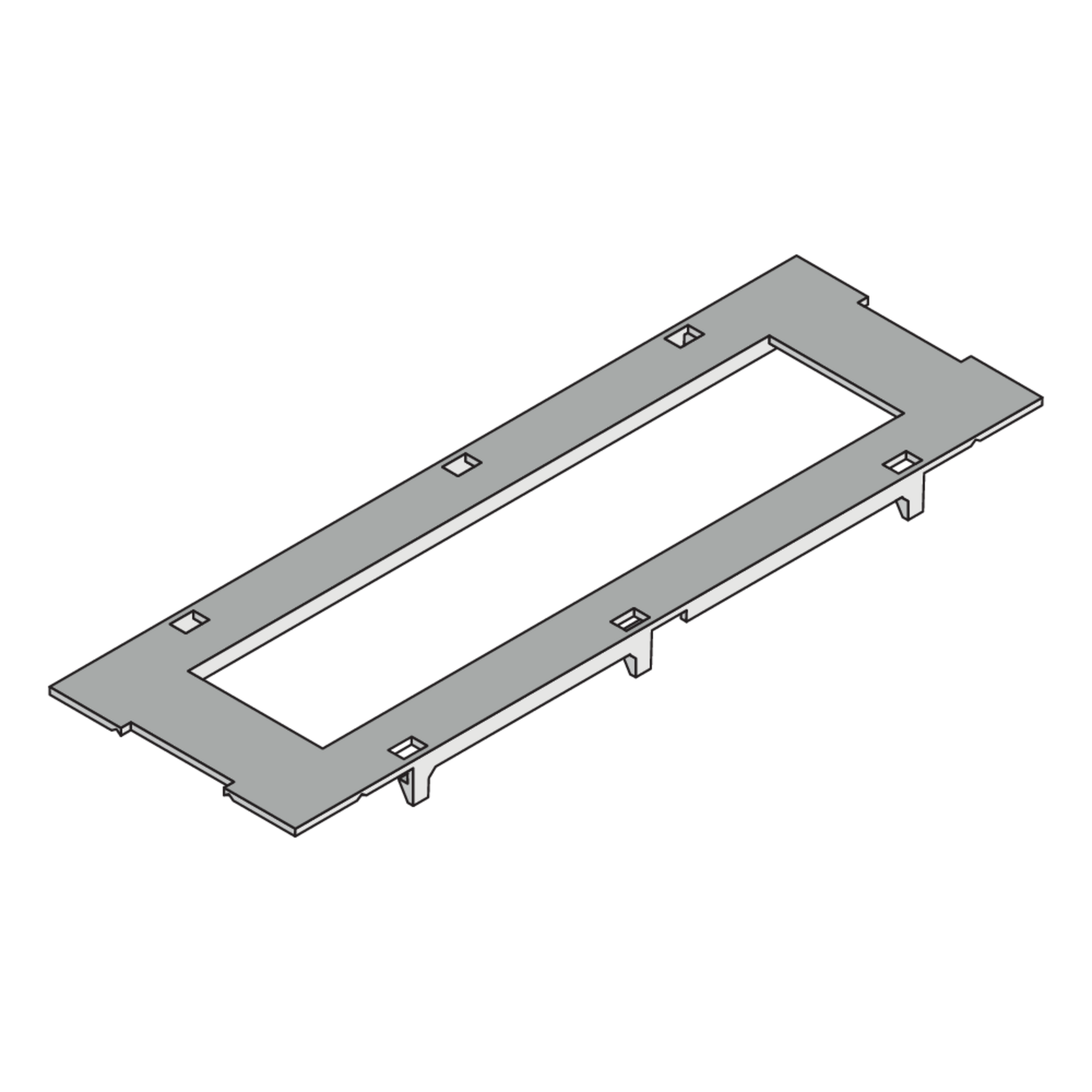

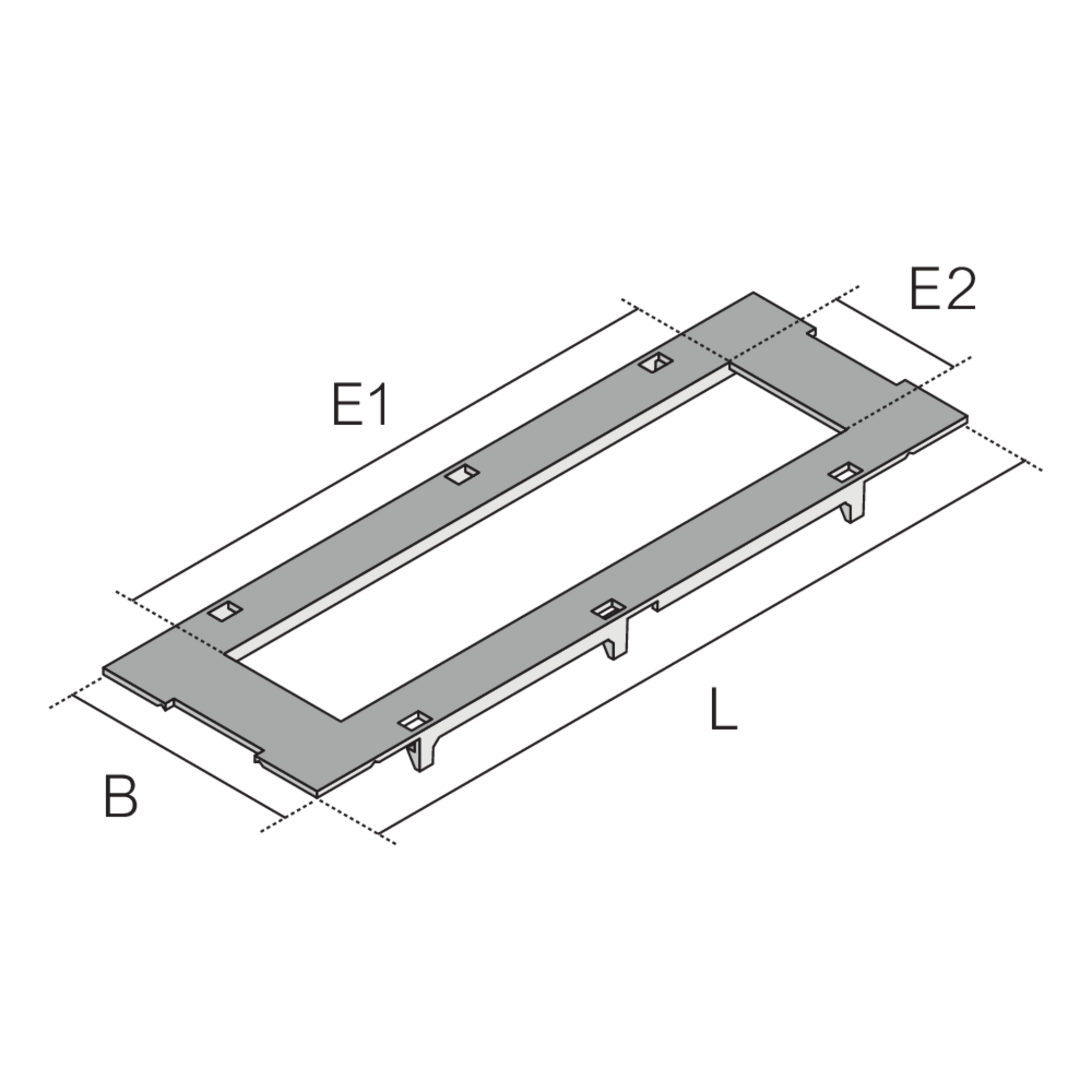

Bei den Bauelementen UAM 4 aus dem Sortiment der Unterflursysteme handelt es sich um rechteckige Abdeckplatten mit einer rechteckigen Aussparung. Die einteiligen Platten lassen sich als systemgebundenes Zubehör auf den Gerätebechern UG einrasten und dienen dort dem schraubenlosen Einbau eines vierfachen Installationsgerätes in der Ausführung 45x45mm. Die Einbauplatinen werden aus hochwertigem Acrylnitril-Butadien-Styrol-Copolymerisat (ABS) in der Farbe Graphitschwarz (RAL 9011) gefertigt. Sie besitzen eine mattierte Oberfläche und sind mit dem Einbaumaß E1 von 175 mm und E2 von 41 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

B

Breite

L

Länge

E1

Einbaumaß E1

E2

Einbaumaß E2

Farbe

Farbe

G

Gewicht je Lagermengeneinheit
  • UAM-4-1 226
    Abdeckplatte,
    Breite
    74 mm
    Länge
    226 mm
    Einbaumaß E1
    175 mm
    Einbaumaß E2
    41 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    Gewicht je Lagermengeneinheit
    0.030 kg
    Mehr Informationen
  • UAMF-4-1 226
    Abdeckplatte flach,
    Breite
    74 mm
    Länge
    226 mm
    Einbaumaß E1
    175 mm
    Einbaumaß E2
    41 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    Gewicht je Lagermengeneinheit
    0.034 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Montageanleitung Gerätebecher und Installationsgeräte

    Montageanleitung

    PDF, 421 KB

    de en

  • Technische Information Gerätebecher und Installationsgeräte

    Technische Information

    PDF, 14 MB

    de en

Inklusivzubehör
