SLAA

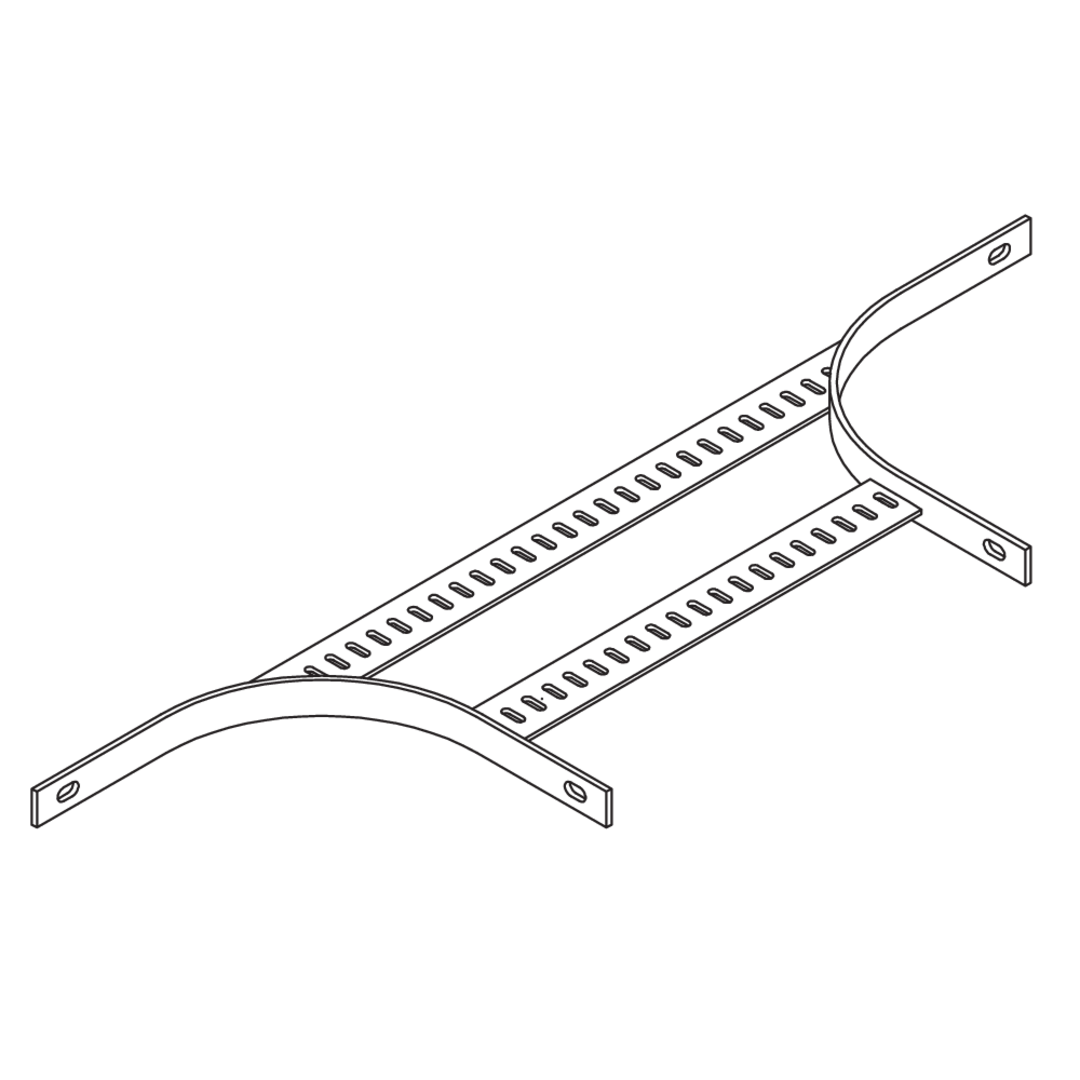

Schiffskabelleiter-Anbauabzweig, Höhe = 30 mm

Der Schiffskabelleiter-Anbauabzweig SLAA ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Dort, wo die Anschlussschiffsleiter abzweigen soll, werden bei den Anschlussstellen Löcher in den Holm gebohrt. Anschließend wird der Anbauabzweig verschraubt und die Anschlussleiter eingeschoben. Der Anbauabzweig eignet sich für Schiffsleitern mit Holmhöhen von 30 mm und weist Breiten von 75 bis 500 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass unterschiedliche Korrosionsanforderungen erfüllt bzw. weitere Schutzmaßnahmen getroffen werden können.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Schweißgrundiert

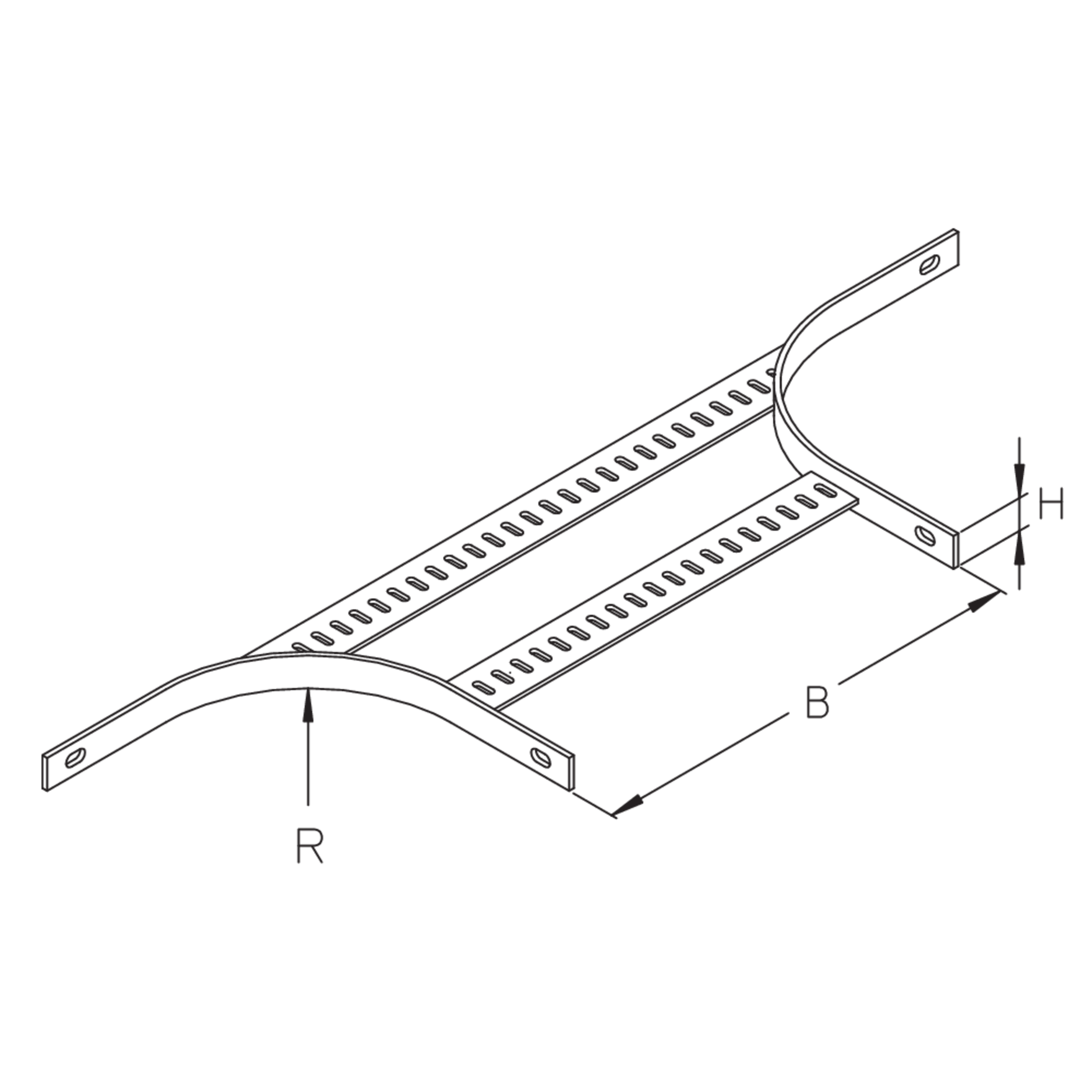

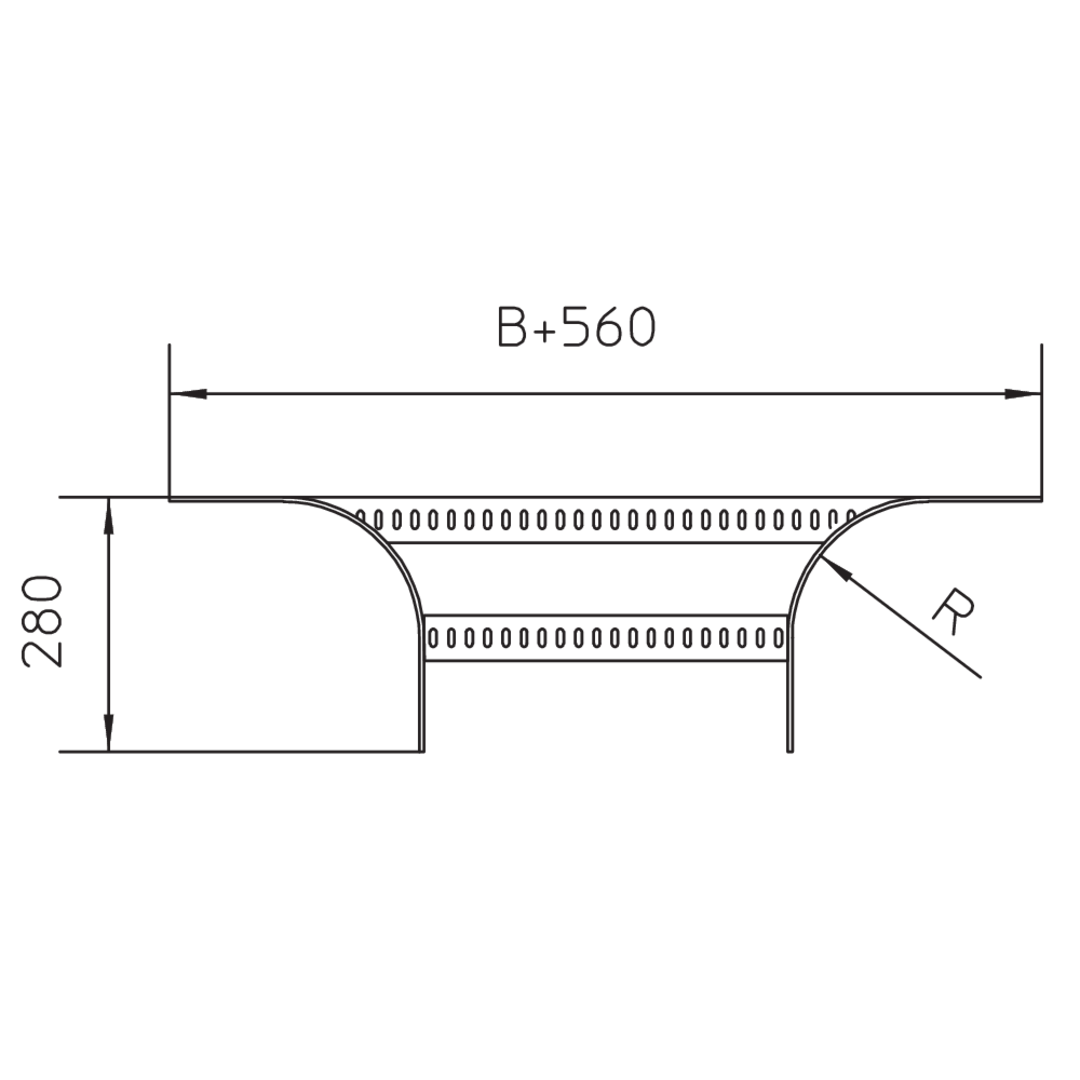

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLAA 075M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • SLAA 100M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.380 kg
    Mehr Informationen
  • SLAA 150M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.520 kg
    Mehr Informationen
  • SLAA 200M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.660 kg
    Mehr Informationen
  • SLAA 250M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • SLAA 300M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • SLAA 400M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.500 kg
    Mehr Informationen
  • SLAA 500M
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    3.100 kg
    Mehr Informationen

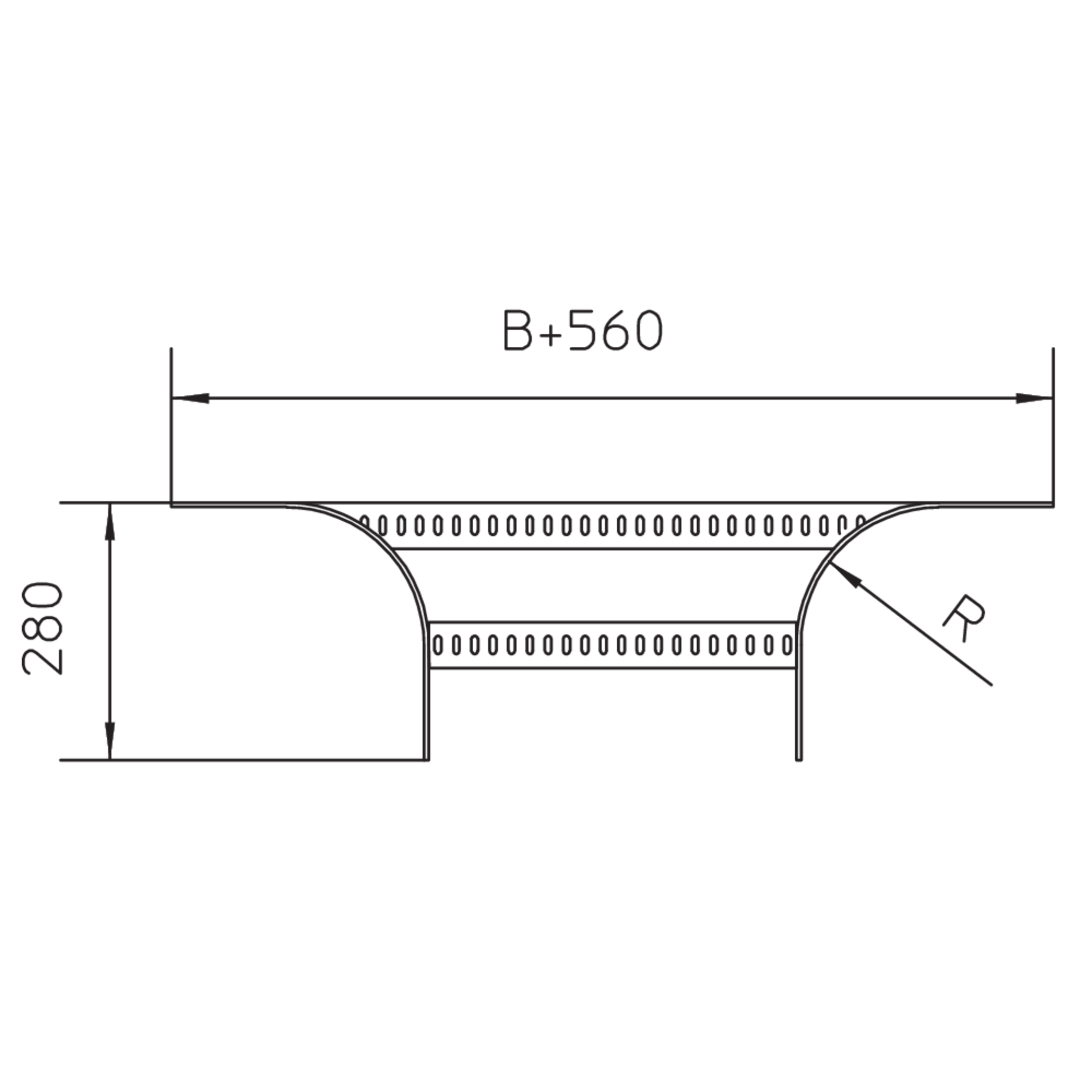

Stahl, blank

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLAA 075B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • SLAA 100B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.380 kg
    Mehr Informationen
  • SLAA 150B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.520 kg
    Mehr Informationen
  • SLAA 200B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.660 kg
    Mehr Informationen
  • SLAA 250B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • SLAA 300B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • SLAA 400B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.500 kg
    Mehr Informationen
  • SLAA 500B
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    3.100 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLAA 075F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • SLAA 100F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.380 kg
    Mehr Informationen
  • SLAA 150F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.520 kg
    Mehr Informationen
  • SLAA 200F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.660 kg
    Mehr Informationen
  • SLAA 250F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • SLAA 300F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • SLAA 400F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    2.500 kg
    Mehr Informationen
  • SLAA 500F
    Schiffs-Kabelleiter Anbauabzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    3.100 kg
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
