SLA

Schiffskabelleiter-Abzweig, Höhe = 30 mm

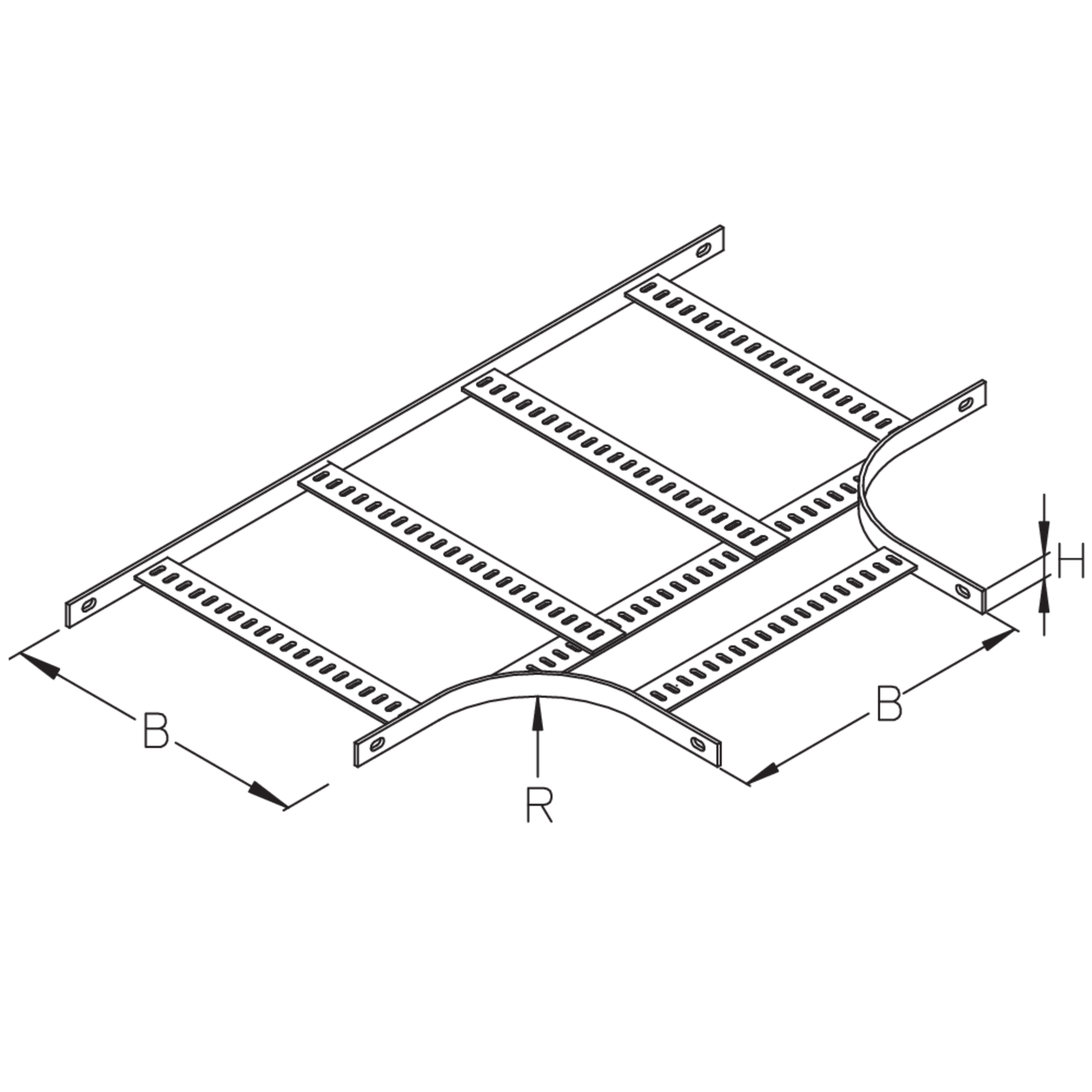

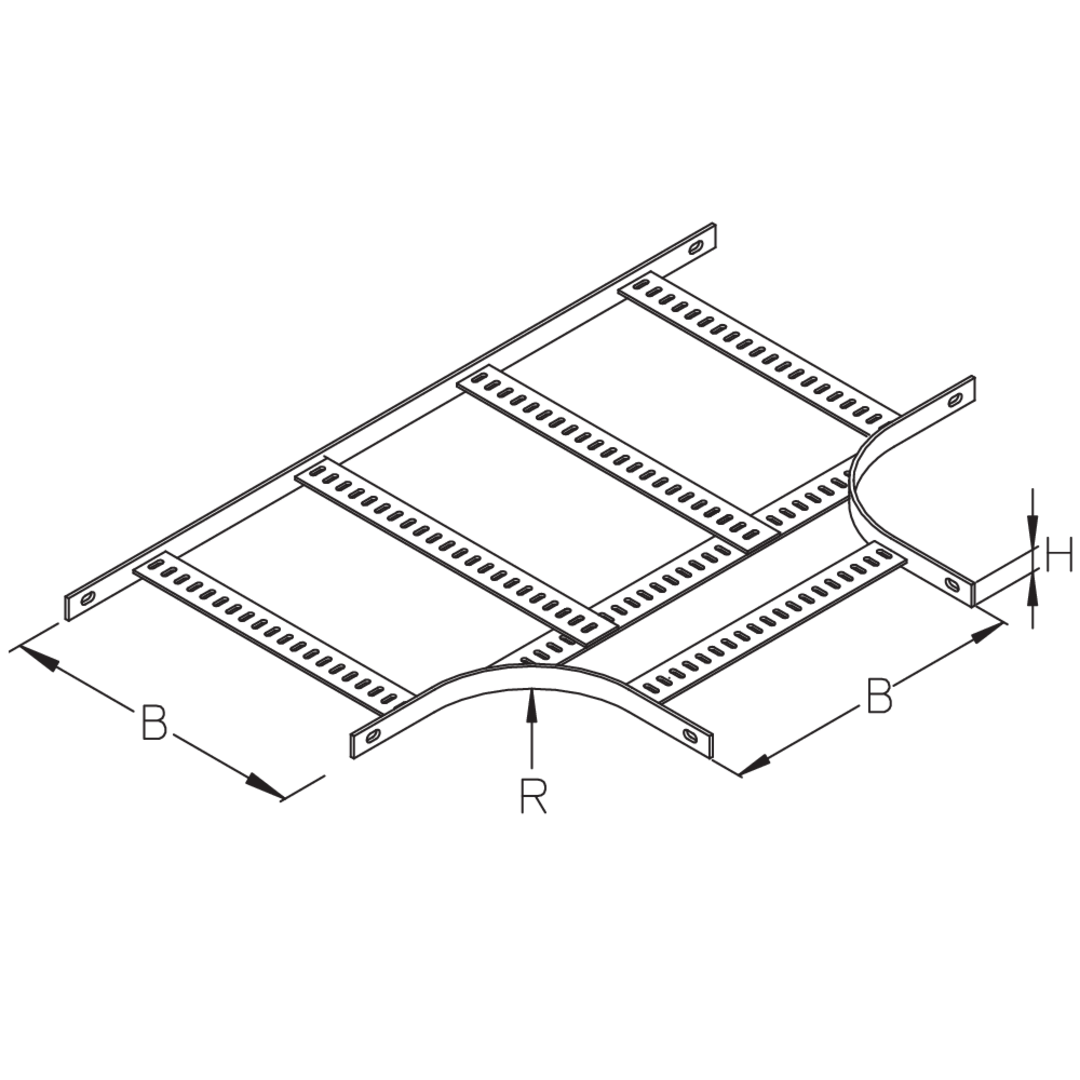

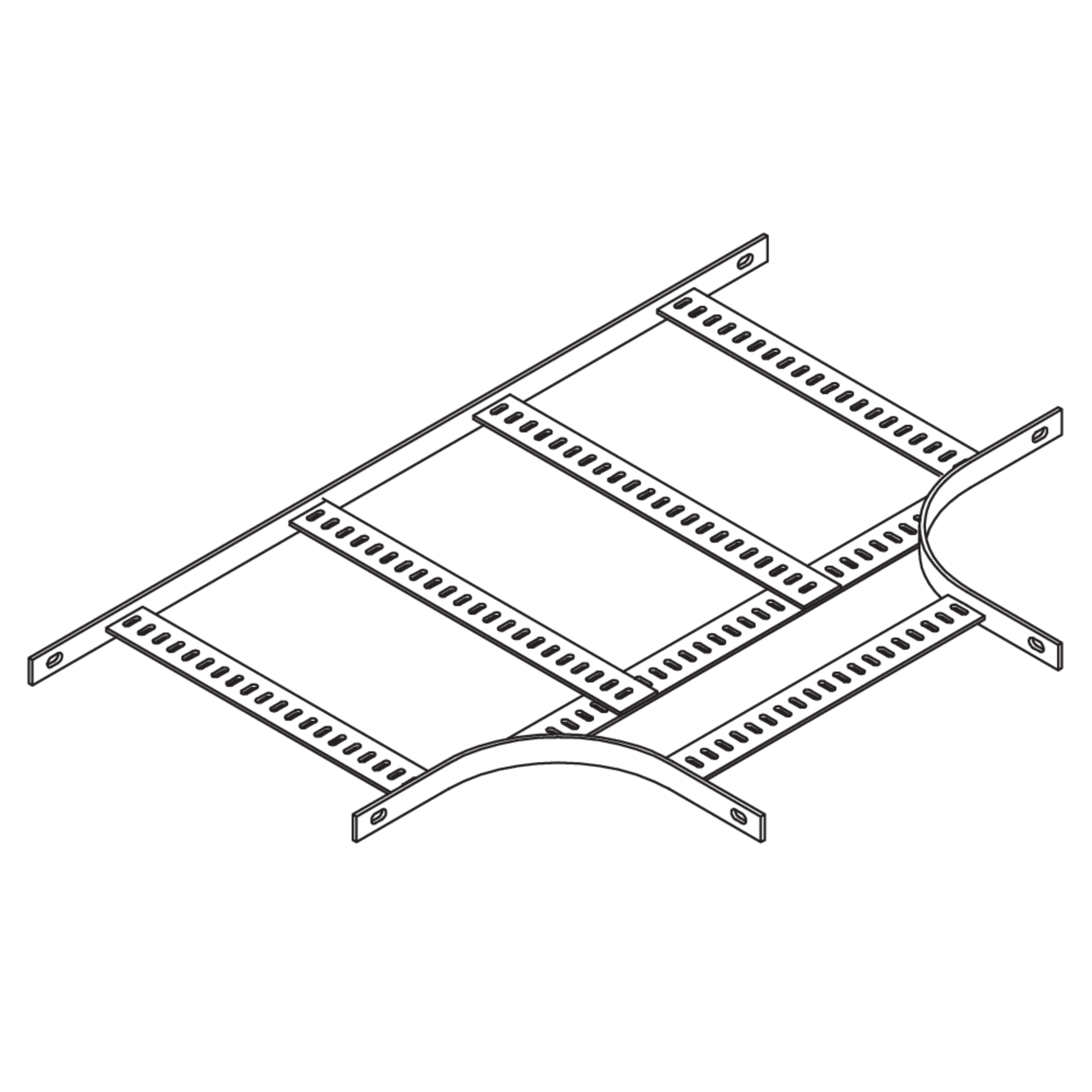

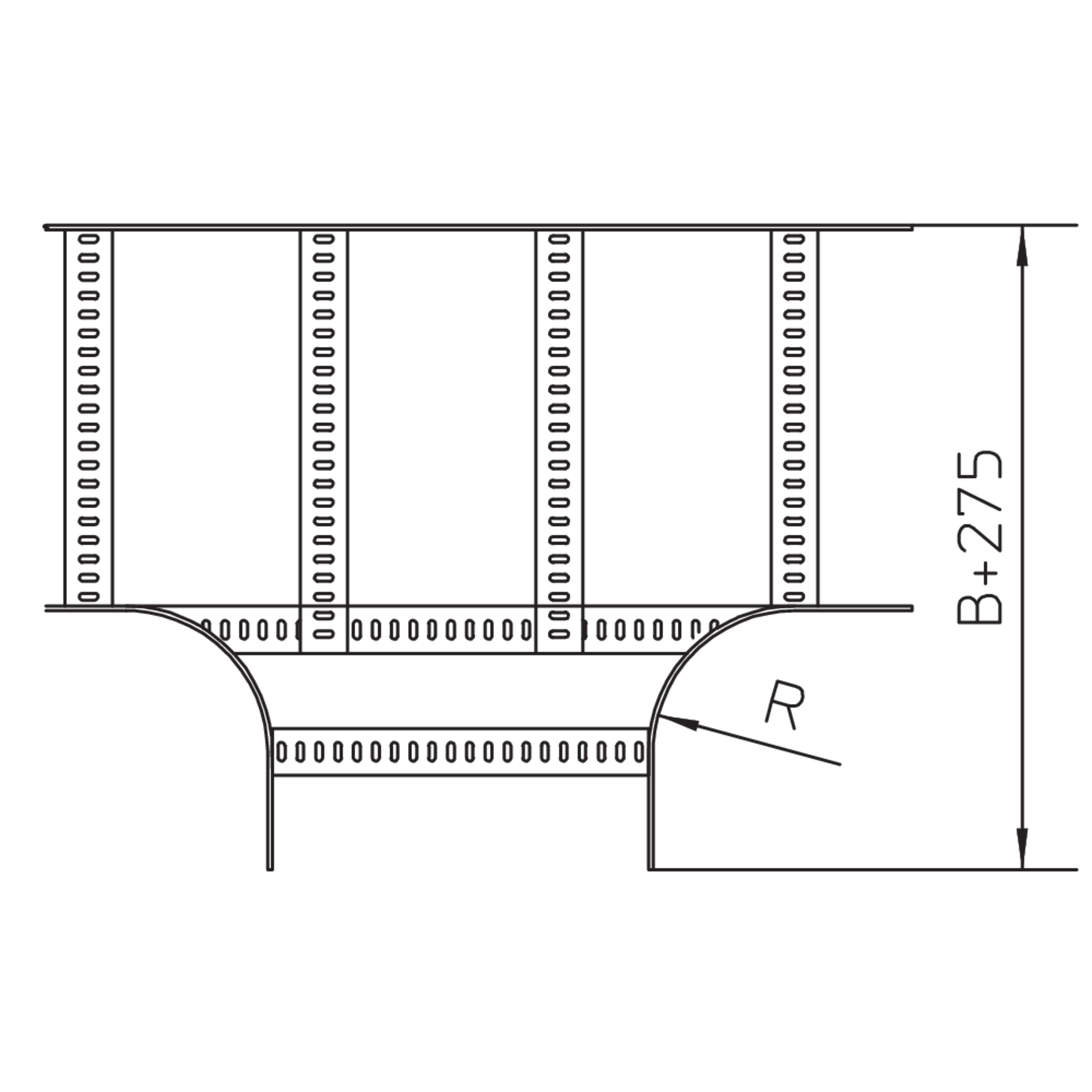

Der T-förmige Schiffskabelleiter-Abzweig SLA ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Schiffskabelleitern eingesetzt und ermöglicht den Anschluss einer weiteren Schiffsleiter im rechten Winkel. Die Verbindung erfolgt jeweils über Verbinder SLV. Der Abzweig eignet sich für Schiffsleitern mit Holmhöhen von 30 mm und weist Breiten von 75 bis 500 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass unterschiedliche Korrosionsanforderungen erfüllt bzw. weitere Schutzmaßnahmen getroffen werden können.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Schweißgrundiert

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLA 075M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.260 kg
    Mehr Informationen
  • SLA 100M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.470 kg
    Mehr Informationen
  • SLA 150M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.900 kg
    Mehr Informationen
  • SLA 200M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.300 kg
    Mehr Informationen
  • SLA 250M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.720 kg
    Mehr Informationen
  • SLA 300M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    4.500 kg
    Mehr Informationen
  • SLA 400M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    5.330 kg
    Mehr Informationen
  • SLA 500M
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    6.600 kg
    Mehr Informationen

Stahl, blank

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLA 075B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.260 kg
    Mehr Informationen
  • SLA 100B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.470 kg
    Mehr Informationen
  • SLA 150B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.900 kg
    Mehr Informationen
  • SLA 200B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.300 kg
    Mehr Informationen
  • SLA 250B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.720 kg
    Mehr Informationen
  • SLA 300B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    4.500 kg
    Mehr Informationen
  • SLA 400B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    5.330 kg
    Mehr Informationen
  • SLA 500B
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    6.600 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

G

Gewicht je Lagermengeneinheit
  • SLA 075F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    75 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.260 kg
    Mehr Informationen
  • SLA 100F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    100 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.470 kg
    Mehr Informationen
  • SLA 150F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    150 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    2.900 kg
    Mehr Informationen
  • SLA 200F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    200 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.300 kg
    Mehr Informationen
  • SLA 250F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    250 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    3.720 kg
    Mehr Informationen
  • SLA 300F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    300 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    4.500 kg
    Mehr Informationen
  • SLA 400F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    400 mm
    Radius
    150 mm
    Gewicht je Lagermengeneinheit
    5.330 kg
    Mehr Informationen
  • SLA 500F
    Schiffs-Kabelleiter Abzweig
    Höhe
    30 mm
    Holmhöhe
    30 mm
    Breite
    500 mm
    Radius
    200 mm
    Gewicht je Lagermengeneinheit
    6.600 kg
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Schiffsleitern Kurzinformation

    Kurzinformation

    PDF, 592 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Schiffsleitern (Revit)

    BIM Daten Schiffsleitern (Revit)

    BIM-Daten

    ZIP, 3 MB

    de en

Inklusivzubehör
