SHK K

Sammelhalterklammer, Kunststoff

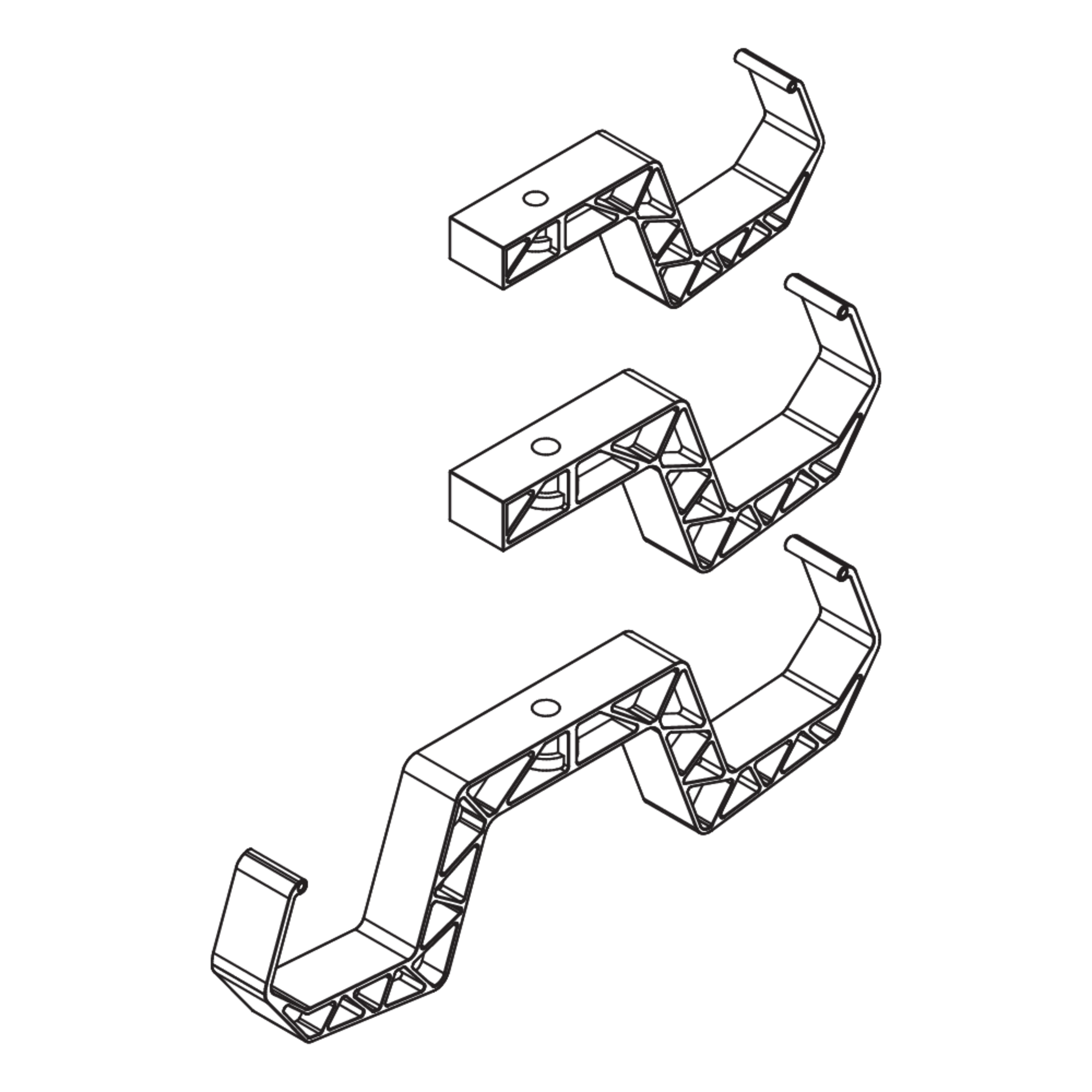

Der Sammelhalter SHK K dient der flexiblen und kostengünstigen Führung von Installationsleitungen oder kleineren Kabelbündeln an der Decke und ist mit einer Höhe von 45 bis 58 mm für Anwendungen mit eingeschränkter Einbauhöhe geeignet. SHK 10 und 20 sind einseitige Sammelhalter. SHK 40 ist ein zweiseitiger Sammelhalter. Das Befestigungselement besteht aus halogen- und silikonfreiem Polyamid und ist flammwidrig bis 750°C gemäß Glühdrahtprüfung nach VDE 0471/DIN IEC 695 Teil 2-1. Der Sammelhalter fasst 10 bis 40 Kabel. Die Angaben beziehen sich auf NYM-Kabel (3x1,5 mm²).

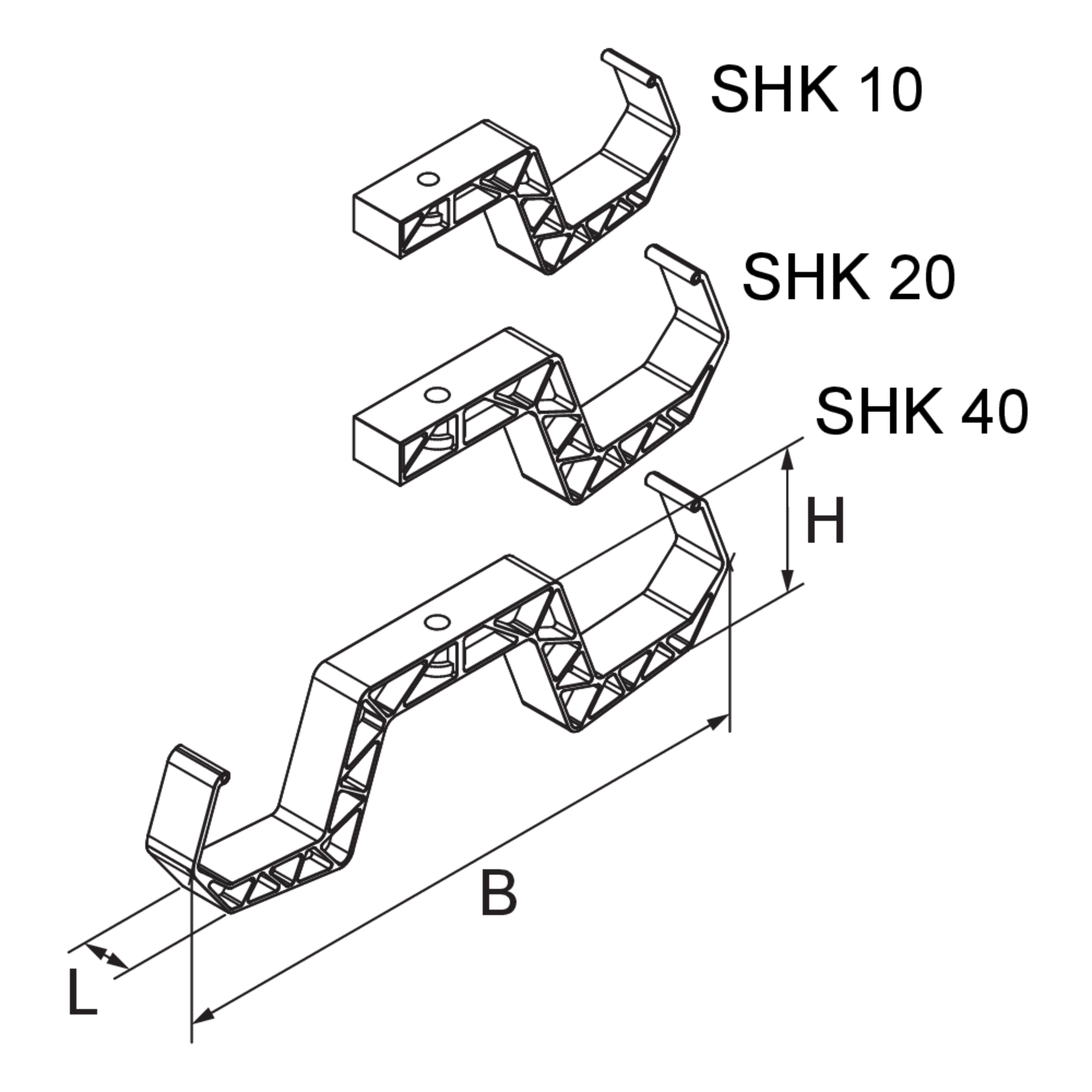

Varianten

Polyamid

Artikel

H

Höhe

B

Breite

L

Länge

Farbe

Kabelanzahl

max. Anzahl installierbarer Kabel

Tmax

Prüftemperatur

G

Gewicht je Lagermengeneinheit

  • SHK 10 K
    Sammelhalter Bogen
    Höhe
    45 mm
    Breite
    112 mm
    Länge
    19 mm
    Farbe
    RAL 7035
    max. Anzahl installierbarer Kabel
    10
    Prüftemperatur
    750 °C
    Gewicht je Lagermengeneinheit
    0.023 kg
  • SHK 20 K
    Sammelhalter Bogen
    Höhe
    58 mm
    Breite
    128 mm
    Länge
    19 mm
    Farbe
    RAL 7035
    max. Anzahl installierbarer Kabel
    20
    Prüftemperatur
    750 °C
    Gewicht je Lagermengeneinheit
    0.027 kg
  • SHK 40 K
    Sammelhalter Bogen
    Höhe
    58 mm
    Breite
    216 mm
    Länge
    19 mm
    Farbe
    RAL 7035
    max. Anzahl installierbarer Kabel
    40
    Prüftemperatur
    750 °C
    Gewicht je Lagermengeneinheit
    0.049 kg
