S-HW

Kabelschelle zur Befestigung an Winkelprofilen

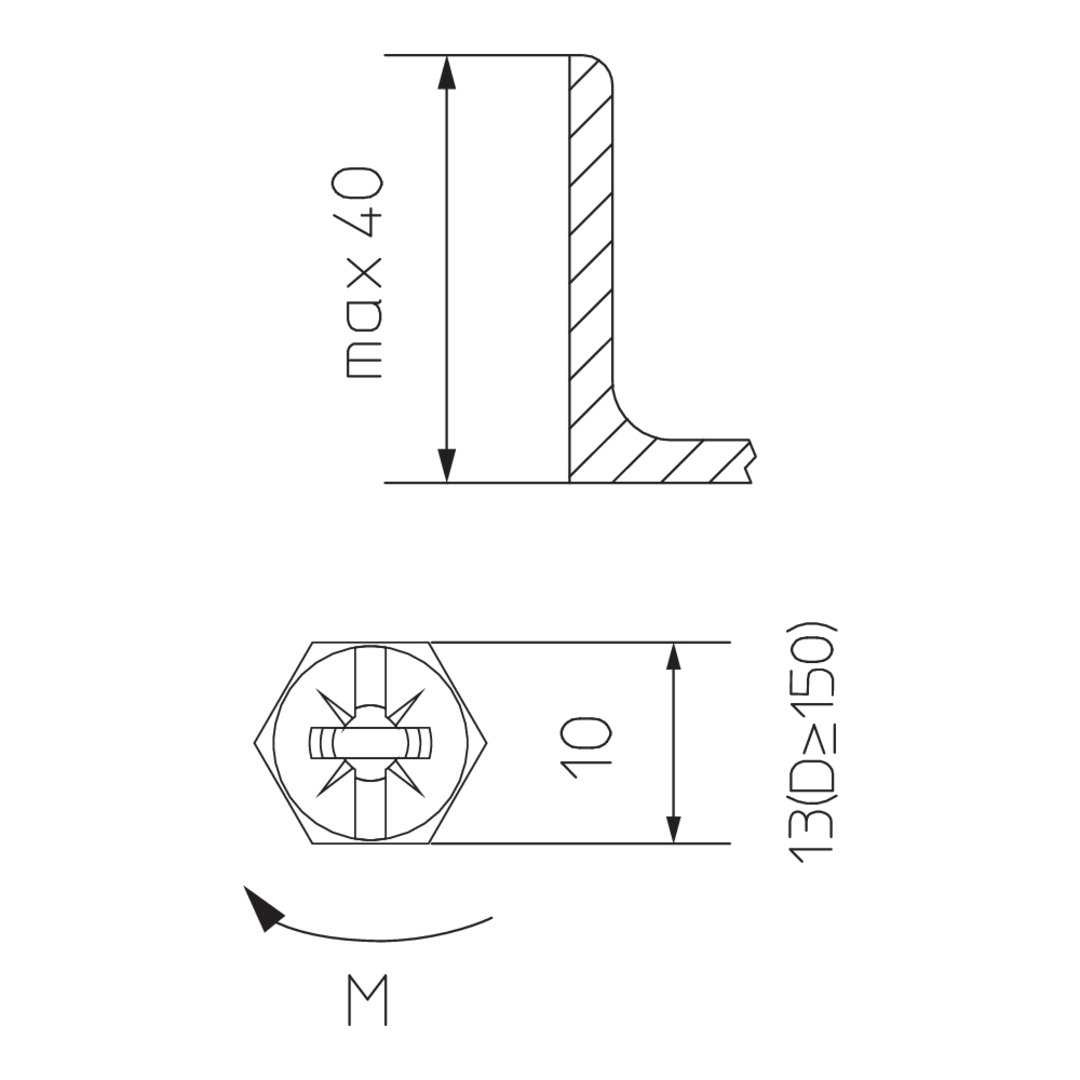

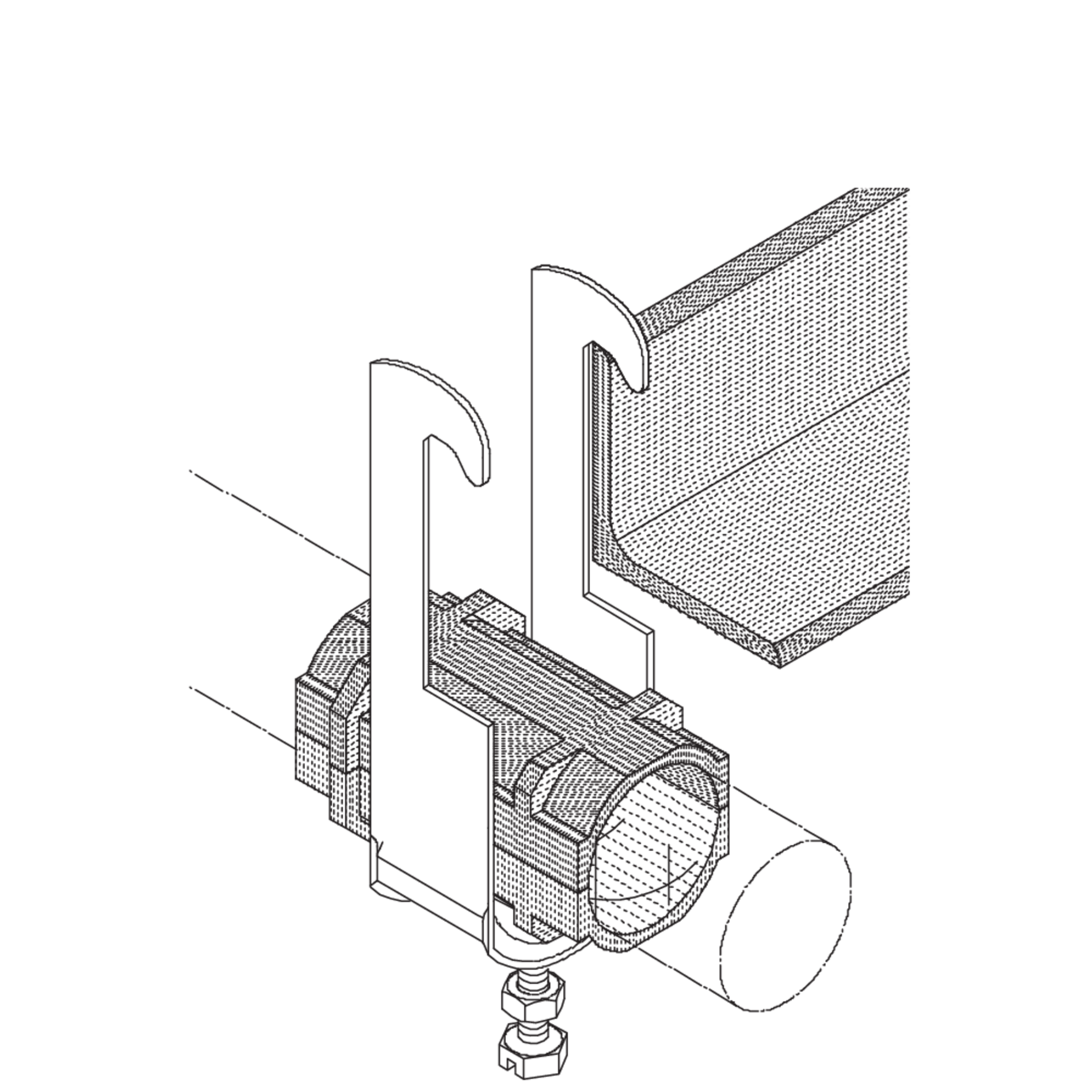

Die HF-Kabelschelle S-HW mit vollflächiger Druckwanne aus verzinktem Stahl und Kunststoffhalbwannen aus Polystyrol kann Hohlleiter-/Hochfrequenzkabel mit einem Durchmesser bis max. 1 5/8 Zoll führen. Sie eignet sich zur Befestigung an Winkelprofilen mit einer Schenkellänge von 40 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

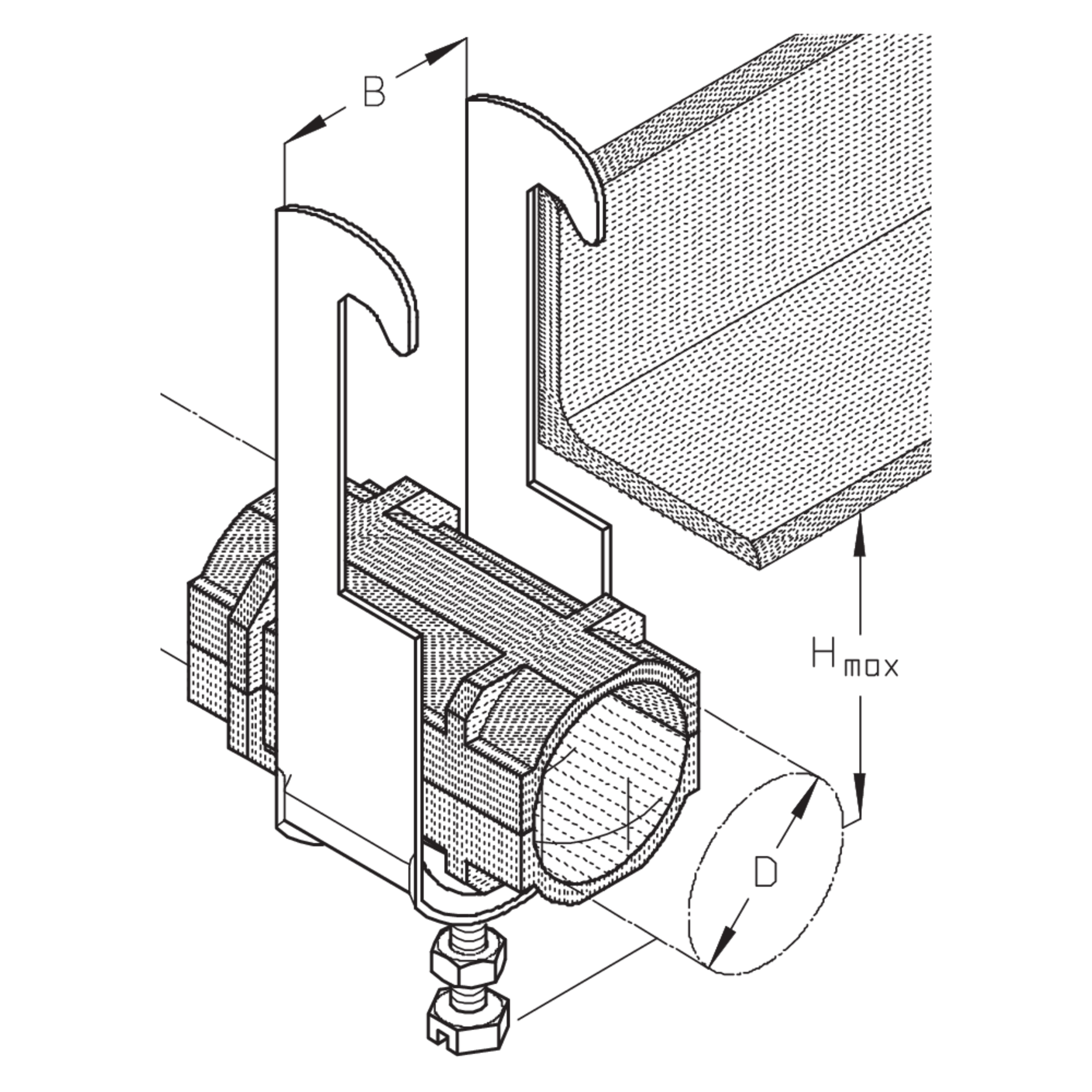

Artikel

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 S-HW
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 32 S-HW
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.073 kg
    Mehr Informationen
  • 44 S-HW
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.145 kg
    Mehr Informationen
  • 56 S-HW
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.182 kg
    Mehr Informationen
  • 20/2 S-HW
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.060 kg
    Mehr Informationen
  • 32/2 S-HW
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.091 kg
    Mehr Informationen
  • 20/3 S-HW
    PUK-Schellen
    max. Höhe
    93 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.071 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 S-HW-E
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.047 kg
    Mehr Informationen
  • 32 S-HW-E
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.069 kg
    Mehr Informationen
  • 44 S-HW-E
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.131 kg
    Mehr Informationen
  • 56 S-HW-E
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.167 kg
    Mehr Informationen
  • 20/2 S-HW-E
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.058 kg
    Mehr Informationen
  • 32/2 S-HW-E
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.086 kg
    Mehr Informationen
  • 44/2 S-HW-E
    PUK-Schellen
    max. Höhe
    129 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.179 kg
    Mehr Informationen
  • 56/2 S-HW-E
    PUK-Schellen
    max. Höhe
    164 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.255 kg
    Mehr Informationen
  • 20/3 S-HW-E
    PUK-Schellen
    max. Höhe
    93 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.068 kg
    Mehr Informationen
  • 32/3 S-HW-E
    PUK-Schellen
    max. Höhe
    136 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.103 kg
    Mehr Informationen
  • 44/3 S-HW-E
    PUK-Schellen
    max. Höhe
    176 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.269 kg
    Mehr Informationen

Details

    Ausschreibungstexte

    Ausschreiben.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen
    Heinze.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen

    Downloads

      • de

      • en

      EG-Konformitätserklärung Kabelschellen

      Installationsbetriebsmittel für elektrische Kabel und Leitungen

      PDF

      Sprache wählenSprache wählen

      EG-Konformitätserklärung Kabelschellen

      Sprache für den Download wählen

      • de

      3335-772-11-3 - Gutachterliche Stellungnahme

      DIN 4102-12
      Normtragekonstruktion: Kabelschellen
      Feuerwiderstandsdauer: F30; F60; F90
      Funktionserhaltklassen: E30; E60; F90
      Befestigungsabstand: ≤ 0,3 m; ≤ 0,4 m
      Gültigkeitsdauer: 06.07.2027

      PDF (834.47 KB)
