RU-HW

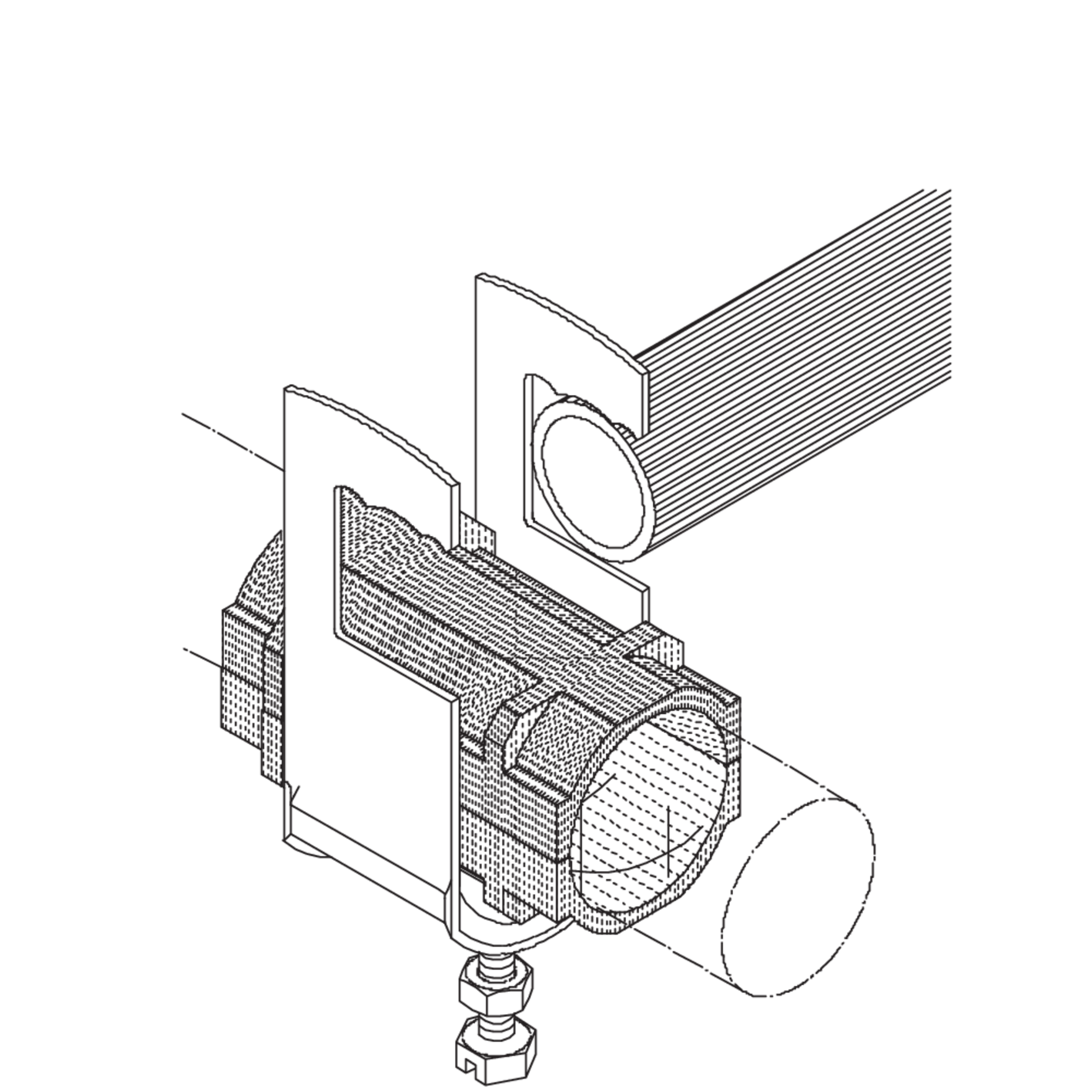

Kabelschelle zur Befestigung an Rund- und Flachprofilen

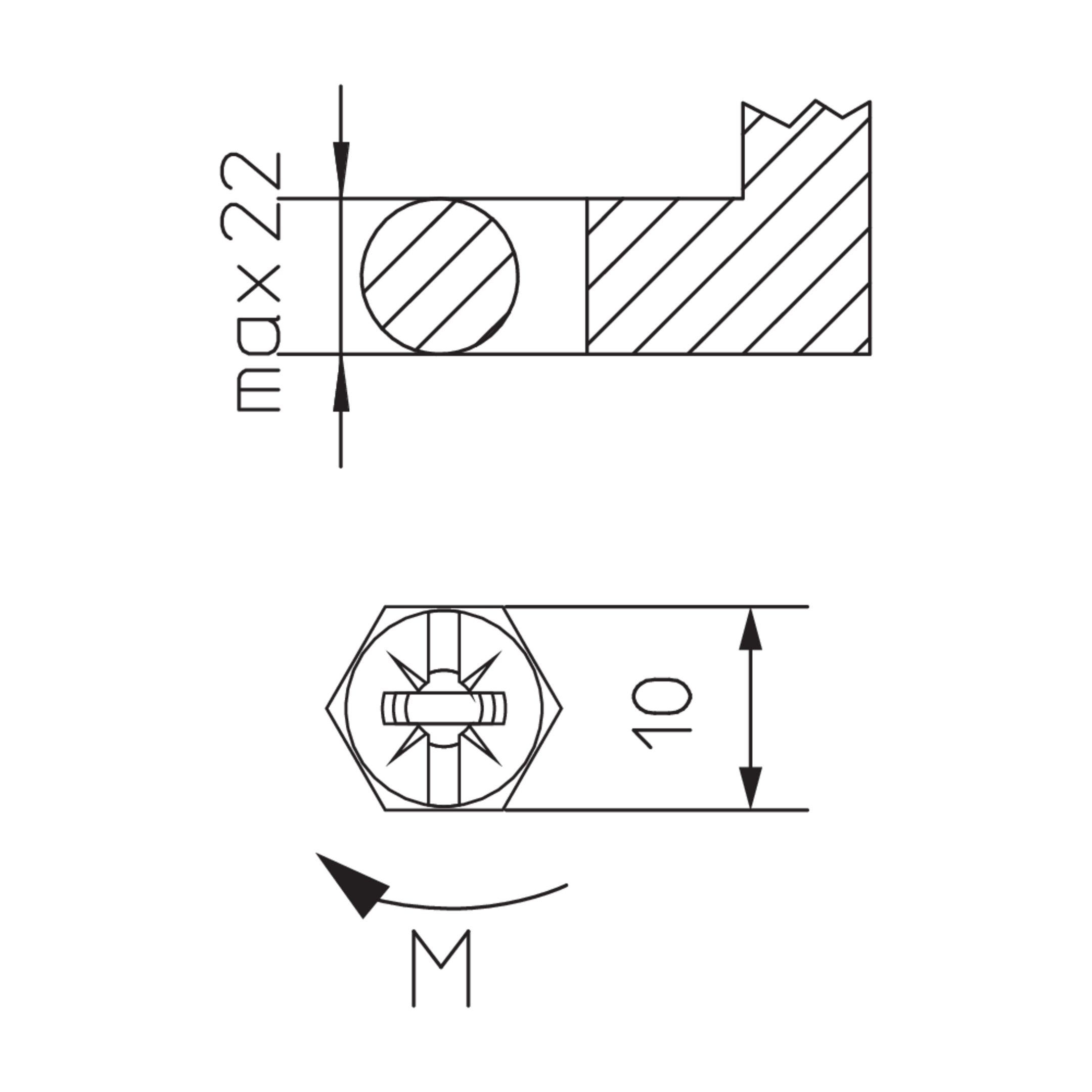

Die HF-Kabelschelle RU-HW mit vollflächiger Druckwanne aus verzinktem Stahl und Kunststoffhalbwannen aus Polystyrol kann Hohlleiter-/Hochfrequenzkabel mit einem Durchmesser bis max. 1 5/8 Zoll führen. Sie eignet sich zur Befestigung an Rund- und Flachprofilen mit einer Materialstärke bis max. 22 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

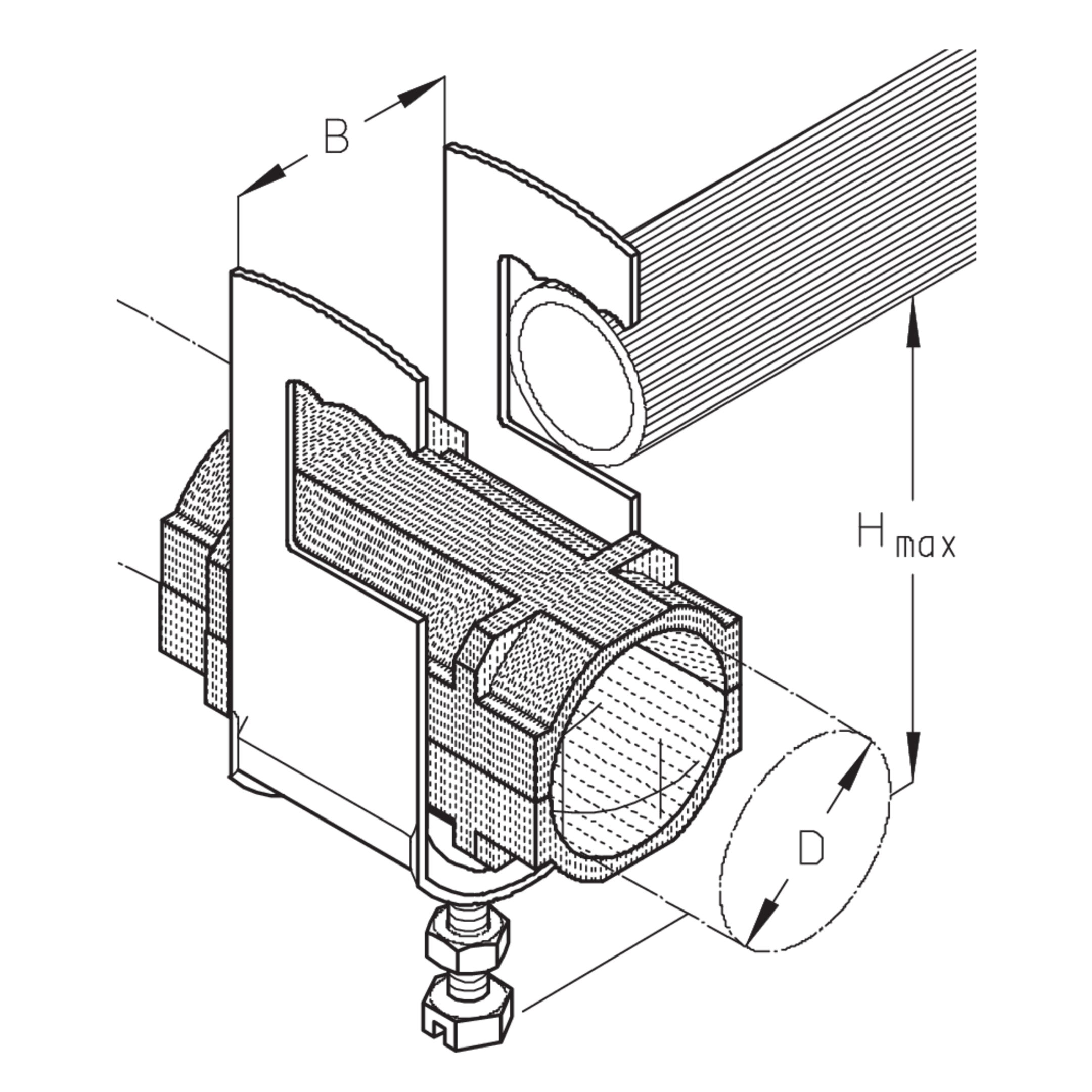

Artikel

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 RU-HW
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,053 kg
    Mehr Informationen
  • 32 RU-HW
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,102 kg
    Mehr Informationen
  • 56 RU-HW
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,181 kg
    Mehr Informationen
  • 44 RU-HW
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,141 kg
    Mehr Informationen
  • 20/2 RU-HW
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,079 kg
    Mehr Informationen
  • 32/2 RU-HW
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,157 kg
    Mehr Informationen
  • 44/2 RU-HW
    PUK-Schellen
    max. Höhe
    129 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,223 kg
    Mehr Informationen
  • 56/2 RU-HW
    PUK-Schellen
    max. Höhe
    164 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,283 kg
    Mehr Informationen
  • 20/3 RU-HW
    PUK-Schellen
    max. Höhe
    93 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,100 kg
    Mehr Informationen
  • 44/3 RU-HW
    PUK-Schellen
    max. Höhe
    176 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,314 kg
    Mehr Informationen
  • 32/3 RU-HW
    PUK-Schellen
    max. Höhe
    136 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,213 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 RU-HW-E
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,008 kg
    Mehr Informationen
  • 32 RU-HW-E
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,103 kg
    Mehr Informationen
  • 56 RU-HW-E
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,182 kg
    Mehr Informationen
  • 44 RU-HW-E
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,141 kg
    Mehr Informationen
  • 20/2 RU-HW-E
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,076 kg
    Mehr Informationen
  • 32/2 RU-HW-E
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,155 kg
    Mehr Informationen
  • 44/2 RU-HW-E
    PUK-Schellen
    max. Höhe
    129 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,215 kg
    Mehr Informationen
  • 56/2 RU-HW-E
    PUK-Schellen
    max. Höhe
    164 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,287 kg
    Mehr Informationen
  • 20/3 RU-HW-E
    PUK-Schellen
    max. Höhe
    93 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,000 kg
    Mehr Informationen
  • 32/3 RU-HW-E
    PUK-Schellen
    max. Höhe
    136 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,208 kg
    Mehr Informationen
  • 44/3 RU-HW-E
    PUK-Schellen
    max. Höhe
    176 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,297 kg
    Mehr Informationen
