PENTAFLEX® ABS R Wand/Wand

Abdichtendes Abschalelement als raue Fuge

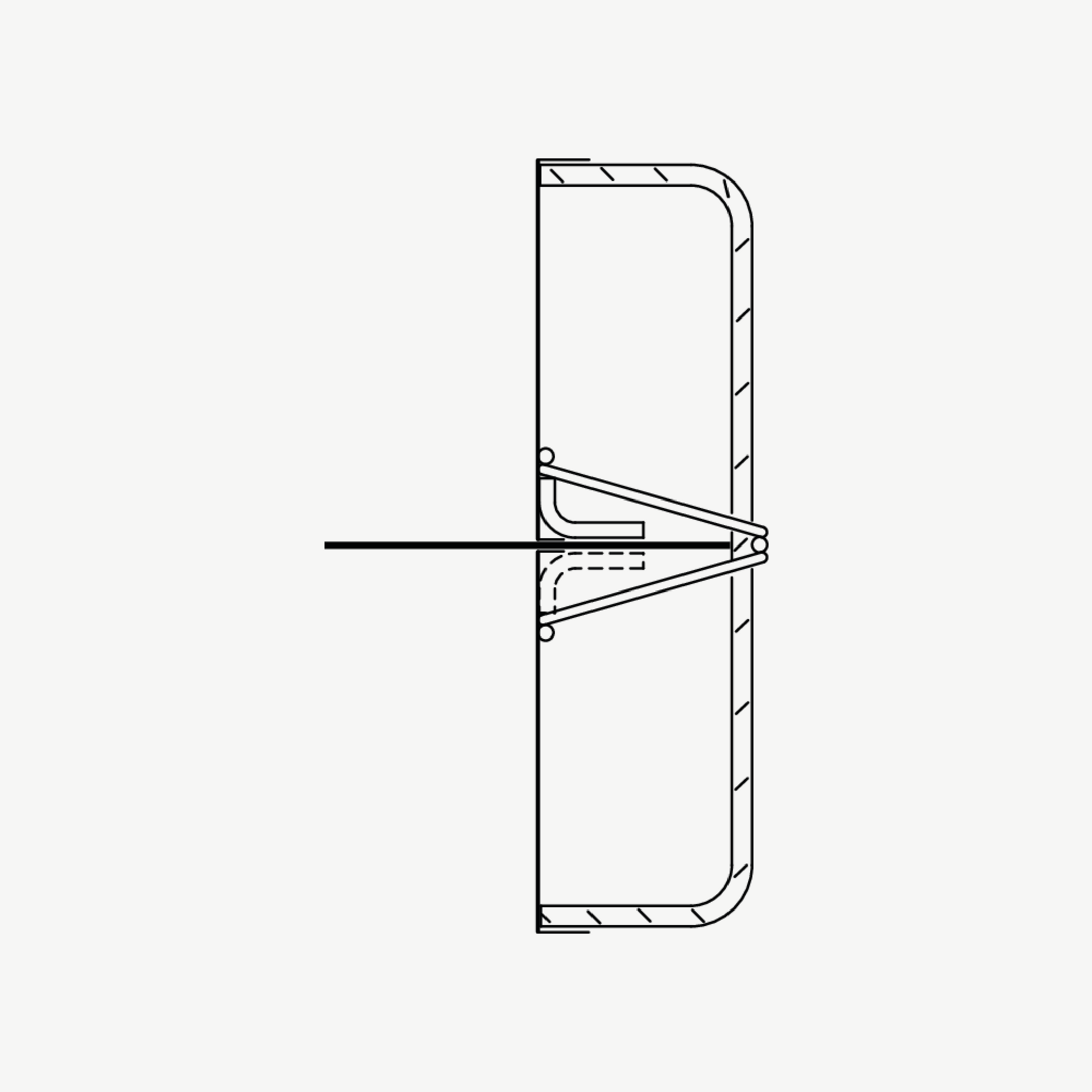

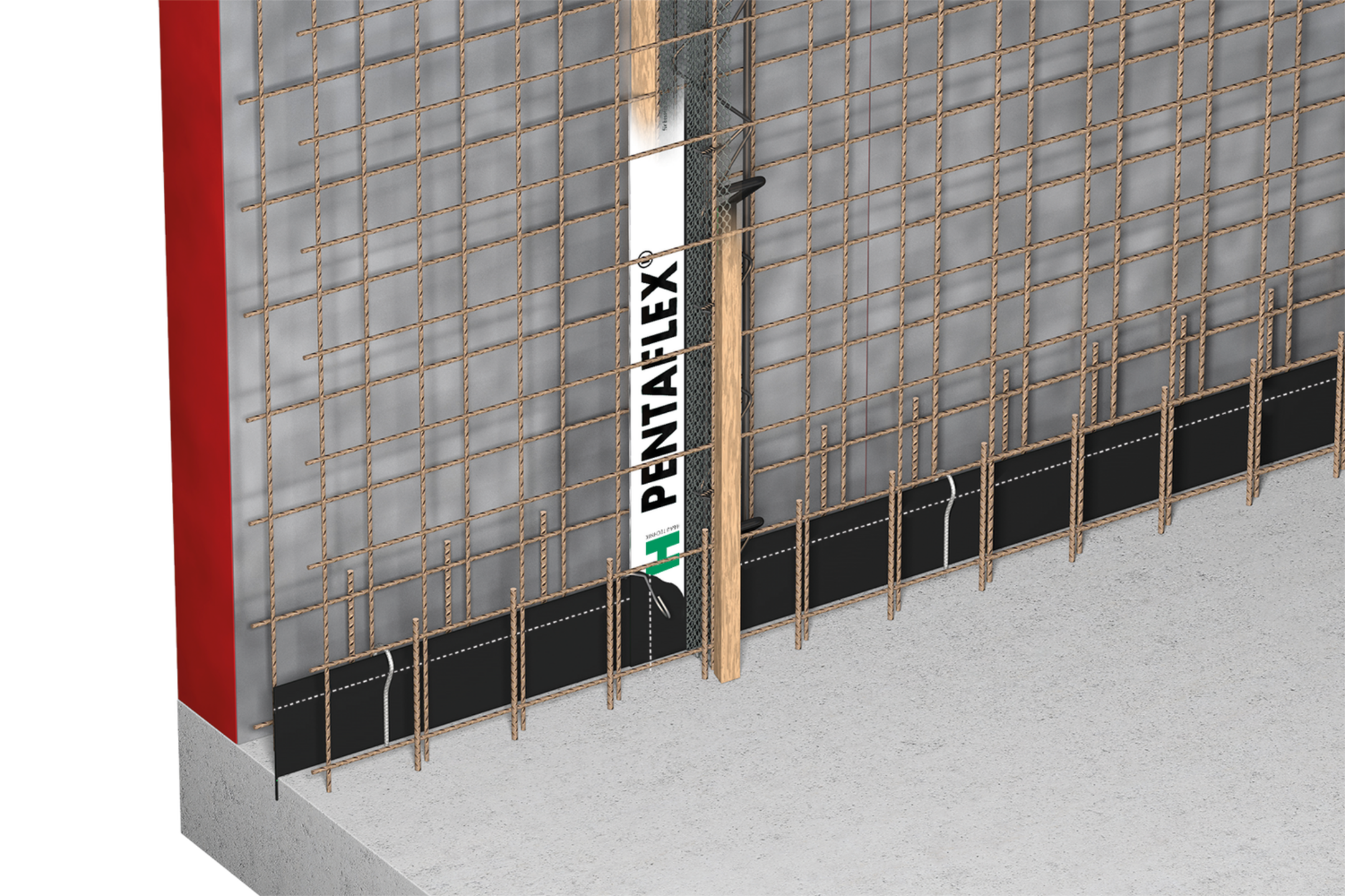

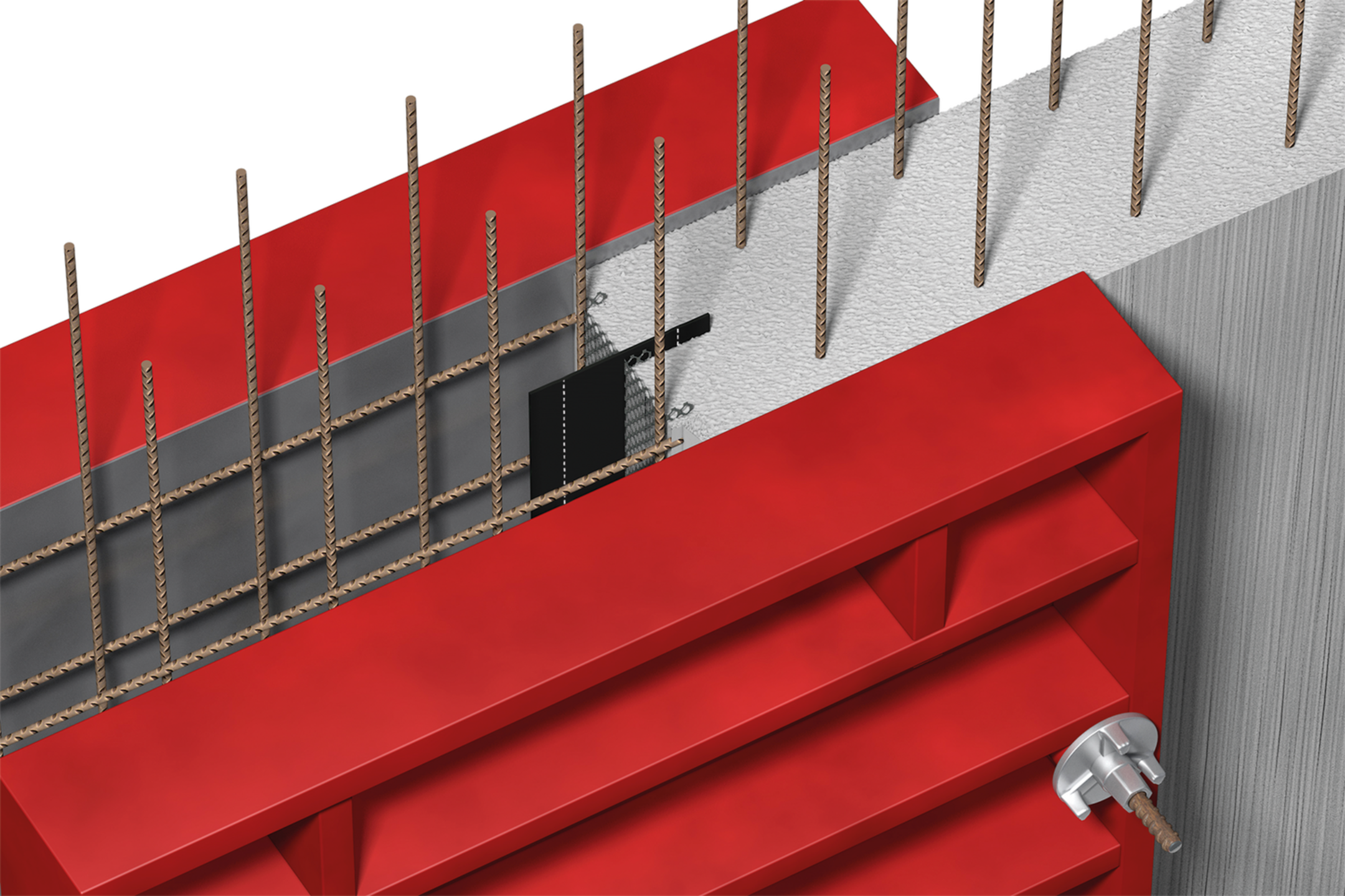

Bei dem Bauteil PENTAFLEX® ABS R Wand/Wand handelt sich um ein Abschalelement, das der Herstellung von wasserundurchlässigen Arbeitsfugen im Wand zu Wand-Anschlussbereich bei Stahlbetonbauteilen dient. Die Ausführung ABS-R mit einer verkürzten, aussteifenden Gitterträgerkonstruktion eignet sich für eine raue Fugenausbildung. Das Abschalelement ist aus Stahl DC04 gefertigt und besitzt eine geprüfte Wasserdichte bis 5,0 bar. Es kann in einer Länge von 2400 mm und mit einer Einbauhöhe von 80 bis 590 mm erworben werden. Auf Anfrage sind auch andere Längenmaße, z. B. als Kurzstück, oder in einem konischen Schnitt erhältlich.

Europäische Technische Bewertung: ETA-15/0003

Kontakt aufnehmen Datenblatt herunterladen

Varianten

111900022862
Penta ABS R W 80 200 2.4 N

Einbauhöhe

140-200 mm

Gewicht je Lagermengeneinheit

2.370 kg

Mehr Informationen
111900022863
Penta ABS R W 210 250 2.4 N

Einbauhöhe

210-250 mm

Gewicht je Lagermengeneinheit

2.600 kg

Mehr Informationen
111900022864
Penta ABS R W 260 300 2.4 N

Einbauhöhe

260-300 mm

Gewicht je Lagermengeneinheit

2.820 kg

Mehr Informationen
111900022865
Penta ABS R W 310 350 2.4 N

Einbauhöhe

310-350 mm

Gewicht je Lagermengeneinheit

3.260 kg

Mehr Informationen
111900022866
Penta ABS R W 360 400 2.4 N

Einbauhöhe

360-400 mm

Gewicht je Lagermengeneinheit

3.500 kg

Mehr Informationen
111900022867
Penta ABS R W 410 500 2.4 N

Einbauhöhe

410-500 mm

Gewicht je Lagermengeneinheit

3.990 kg

Mehr Informationen
111900022868
Penta ABS R W 510 590 2.4 N

Einbauhöhe

510-590 mm

Gewicht je Lagermengeneinheit

4.920 kg

Mehr Informationen
111900022894
Penta ABS R W 80 200 N

Einbauhöhe

Gewicht je Lagermengeneinheit

2.370 kg

Mehr Informationen
111900022895
Penta ABS R W 210 250 N

Einbauhöhe

Gewicht je Lagermengeneinheit

2.600 kg

Mehr Informationen
111900022896
Penta ABS R W 260 300 N

Einbauhöhe

Gewicht je Lagermengeneinheit

2.820 kg

Mehr Informationen
111900022897
Penta ABS R W 310 350 N

Einbauhöhe

Gewicht je Lagermengeneinheit

3.260 kg

Mehr Informationen
111900022898
Penta ABS R W 360 400 N

Einbauhöhe

Gewicht je Lagermengeneinheit

3.500 kg

Mehr Informationen
111900022899
Penta ABS R W 410 500 N

Einbauhöhe

Gewicht je Lagermengeneinheit

3.990 kg

Mehr Informationen
111900022900
Penta ABS R W 510 590 N

Einbauhöhe

Gewicht je Lagermengeneinheit

4.920 kg

Mehr Informationen

Details

Europäische Technische Bewertung: ETA-15/0003

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

Preisliste 2025 Rohbau / Fassade

Gültig ab 1. Februar 2025

PDF, 17 MB

de en

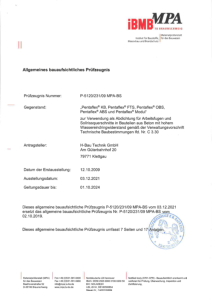

AbP PENTAFLEX® KB, FTS, OBS, ABS, Modul

Allgemeines bauaufsichtliches Prüfzeugnis

PDF, 940 KB

de en

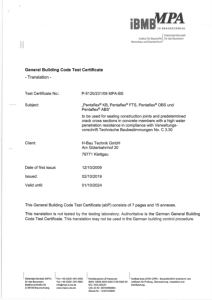

Allgemeines bauaufsichtliches Prüfzeugnis

PDF, 875 KB

en
Download

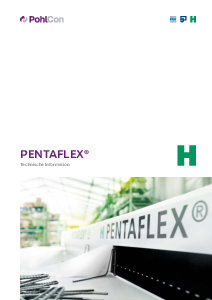

PENTAFLEX® - Technische Information

Technische Information

PDF, 7 MB

de en

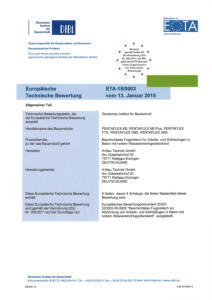

ETA 15/0003 PENTAFLEX®

Zulassung

PDF, 1 MB

de en

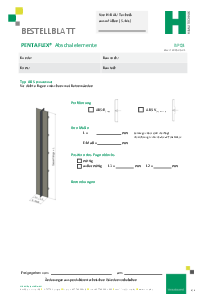

Bestellblatt PENTAFLEX®Abschalelemente ABS-Wand

Bestellblatt BP03

PDF, 137 KB

de
Download

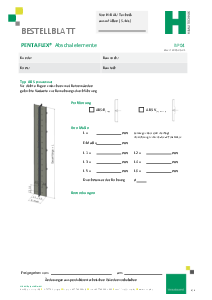

Bestellblatt PENTAFLEX®Abschalelemente ABS-Wand gelocht

Bestellblatt BP04

PDF, 131 KB

de
Download

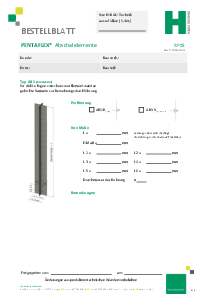

Bestellblatt PENTAFLEX®Abschalelemente ABS-Elementwand

Bestellblatt BP05

PDF, 128 KB

de
Download
