Art.-Nr. LW 120

Langwanne

Langwanne

Die Langwanne LW dient der verbesserten Kabelauflage. Sie eignet sich für Kabel mit einem Durchmesser bis max. 120 mm und steht in Längen von 70 bzw. 100 mm zur Verfügung. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Art.-Nr.
LW 120
Länge
100 mm
Durchmesser (mm)
111 - 120 mm
Gewicht je Lagermengeneinheit
0.186 kg
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

L

Länge

D

Durchmesser (mm)

G

Gewicht je Lagermengeneinheit

  • LW 12
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    9 - 12 mm
    Gewicht je Lagermengeneinheit
    0.009 kg
    Mehr Informationen
  • LW 16
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    13 - 16 mm
    Gewicht je Lagermengeneinheit
    0.010 kg
    Mehr Informationen
  • LW 20
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    17 - 20 mm
    Gewicht je Lagermengeneinheit
    0.012 kg
    Mehr Informationen
  • LW 24
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    21 - 24 mm
    Gewicht je Lagermengeneinheit
    0.015 kg
    Mehr Informationen
  • LW 28
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    25 - 28 mm
    Gewicht je Lagermengeneinheit
    0.018 kg
    Mehr Informationen
  • LW 32
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    29 - 32 mm
    Gewicht je Lagermengeneinheit
    0.022 kg
    Mehr Informationen
  • LW 36
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    33 - 36 mm
    Gewicht je Lagermengeneinheit
    0.023 kg
    Mehr Informationen
  • LW 40
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    37 - 40 mm
    Gewicht je Lagermengeneinheit
    0.026 kg
    Mehr Informationen
  • LW 44
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    41 - 44 mm
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • LW 48
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    45 - 48 mm
    Gewicht je Lagermengeneinheit
    0.034 kg
    Mehr Informationen
  • LW 52
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    49 - 52 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • LW 56
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    53 - 56 mm
    Gewicht je Lagermengeneinheit
    0.039 kg
    Mehr Informationen
  • LW 60
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    57 - 60 mm
    Gewicht je Lagermengeneinheit
    0.038 kg
    Mehr Informationen
  • LW 64
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    61 - 64 mm
    Gewicht je Lagermengeneinheit
    0.045 kg
    Mehr Informationen
  • LW 70
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    65 - 70 mm
    Gewicht je Lagermengeneinheit
    0.048 kg
    Mehr Informationen
  • LW 76
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    71 - 76 mm
    Gewicht je Lagermengeneinheit
    0.118 kg
    Mehr Informationen
  • LW 82
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    77 - 82 mm
    Gewicht je Lagermengeneinheit
    0.127 kg
    Mehr Informationen
  • LW 88
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    83 - 88 mm
    Gewicht je Lagermengeneinheit
    0.137 kg
    Mehr Informationen
  • LW 94
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    89 - 94 mm
    Gewicht je Lagermengeneinheit
    0.146 kg
    Mehr Informationen
  • LW 100
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    95 - 100 mm
    Gewicht je Lagermengeneinheit
    0.155 kg
    Mehr Informationen
  • LW 110
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    101 - 110 mm
    Gewicht je Lagermengeneinheit
    0.171 kg
    Mehr Informationen
  • LW 120
    Langwanne
    Länge
    100 mm
    Durchmesser (mm)
    111 - 120 mm
    Gewicht je Lagermengeneinheit
    0.186 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

L

Länge

D

Durchmesser (mm)

G

Gewicht je Lagermengeneinheit

  • LW 12E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    9 - 12 mm
    Gewicht je Lagermengeneinheit
    0.009 kg
    Mehr Informationen
  • LW 16E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    13 - 16 mm
    Gewicht je Lagermengeneinheit
    0.010 kg
    Mehr Informationen
  • LW 20E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    17 - 20 mm
    Gewicht je Lagermengeneinheit
    0.013 kg
    Mehr Informationen
  • LW 24E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    21 - 24 mm
    Gewicht je Lagermengeneinheit
    0.015 kg
    Mehr Informationen
  • LW 28E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    25 - 28 mm
    Gewicht je Lagermengeneinheit
    0.018 kg
    Mehr Informationen
  • LW 32E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    29 - 32 mm
    Gewicht je Lagermengeneinheit
    0.022 kg
    Mehr Informationen
  • LW 36E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    33 - 36 mm
    Gewicht je Lagermengeneinheit
    0.024 kg
    Mehr Informationen
  • LW 40E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    37 - 40 mm
    Gewicht je Lagermengeneinheit
    0.026 kg
    Mehr Informationen
  • LW 44E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    41 - 44 mm
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • LW 48E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    45 - 48 mm
    Gewicht je Lagermengeneinheit
    0.034 kg
    Mehr Informationen
  • LW 52E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    49 - 52 mm
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • LW 56E
    Langwanne
    Länge
    70 mm
    Durchmesser (mm)
    53 - 56 mm
    Gewicht je Lagermengeneinheit
    0.040 kg
    Mehr Informationen

Details

    Ausschreibungstexte

    Ausschreiben.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen
    Heinze.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen

    Downloads

      • de

      3335-772-11-3 - Gutachterliche Stellungnahme

      DIN 4102-12

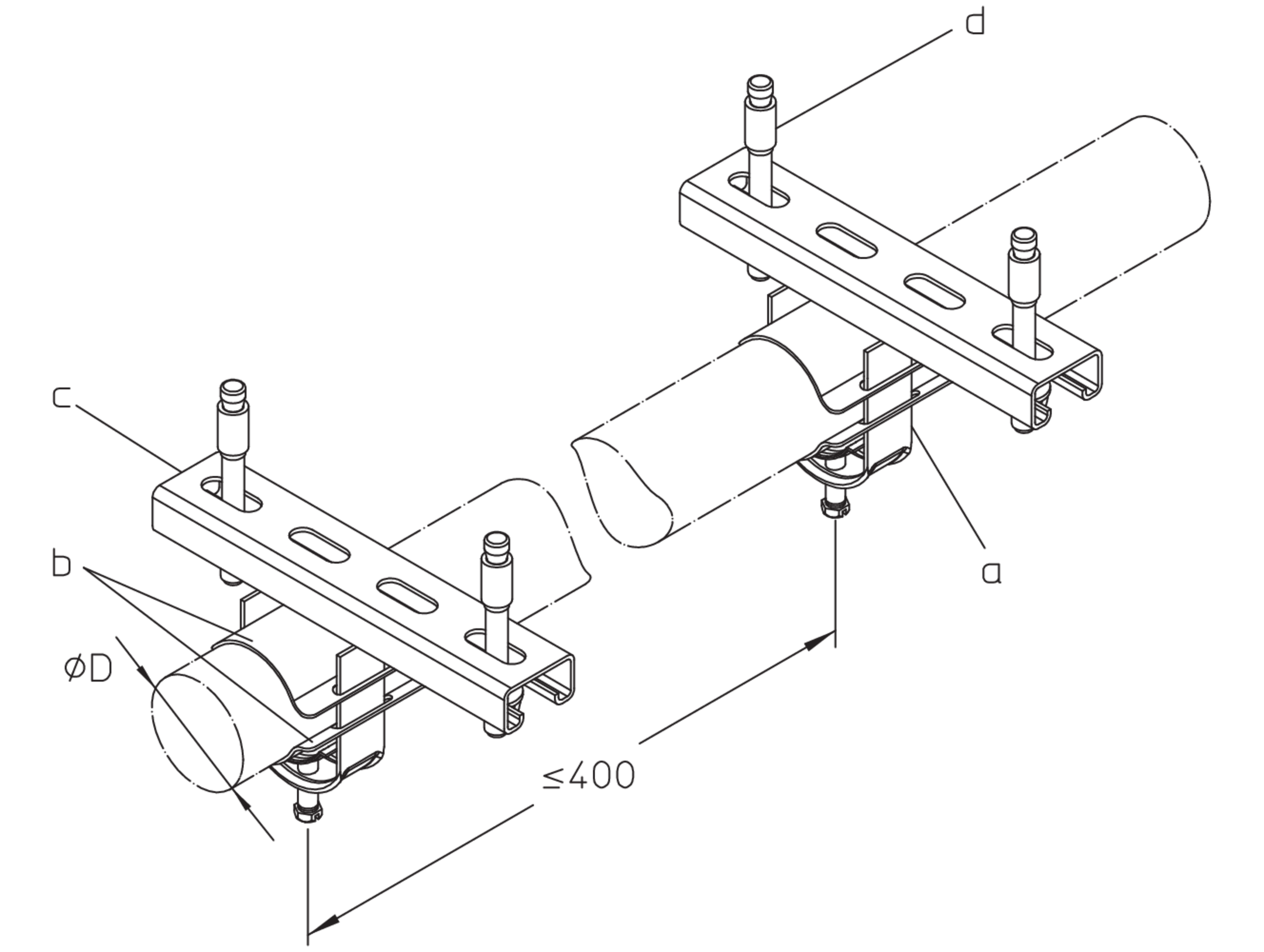

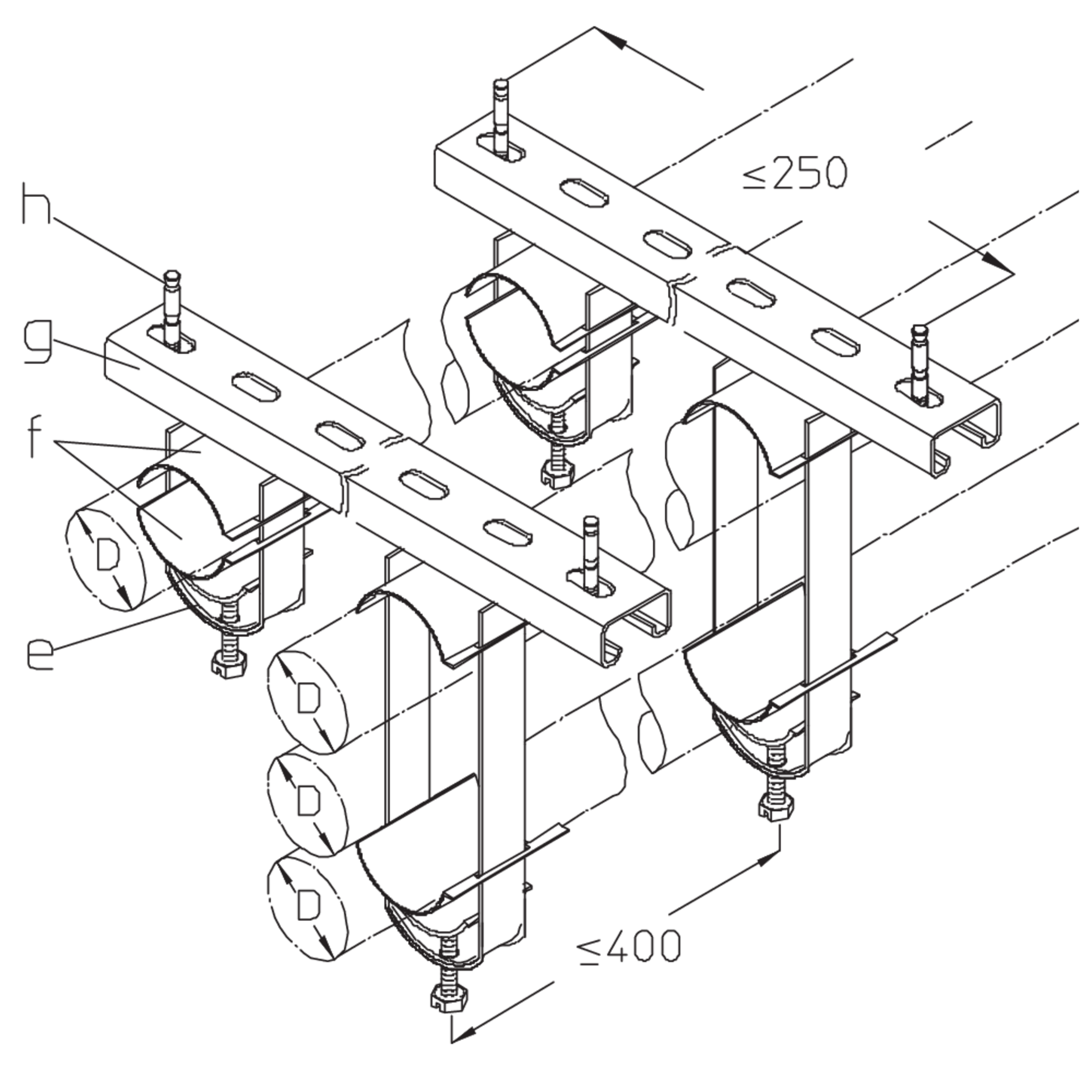

      Normtragekonstruktion: Kabelschellen
      Feuerwiderstandsdauer: F30; F60; F90
      Funktionserhaltklassen: E30; E60; F90
      Befestigungsabstand: ≤ 0,3 m; ≤ 0,4 m
      Gültigkeitsdauer: 06.07.2027

      PDF (834.47 KB)

      DownloadDownload

      • de

      MPABS-2400428 - Brandschutztechnische Aussage

      DIN 4102-12
      Normtragekonstruktion: Steigetrassen
      Feuerwiderstandsdauer: F30; F60; F90
      Funktionserhaltklassen: E30; E60; F90
      Kabellast: ≤ 20 kg/m
      Befestigungsabstand: ≤ 1,2 m
      Gültigkeitsdauer: 12.03.2030

      PDF (1.09 MB)

      DownloadDownload

      • de

      GA-2024/011 - Gutachterliche Stellungnahme

      DIN 4102-12
      Normtragekonstruktion: hängende Steigetrassen 3,5m
      Feuerwiderstandsdauer: F30; F60; F90
      Funktionserhaltklassen: E30; E60; F90
      Kabellast: ≤ 20 kg/m
      Befestigungsabstand: ≤ 1,2 m
      Gültigkeitsdauer: 19.01.2029

      PDF (1.76 MB)

      DownloadDownload

      • de

      Bestellformular für Kabelschellen

      Bestellformular für Kabelschellen H, H-IW, AX, AC-IW sowie Gegenwanne GW und Langwanne LW

      PDF (2.81 MB)

      DownloadDownload
