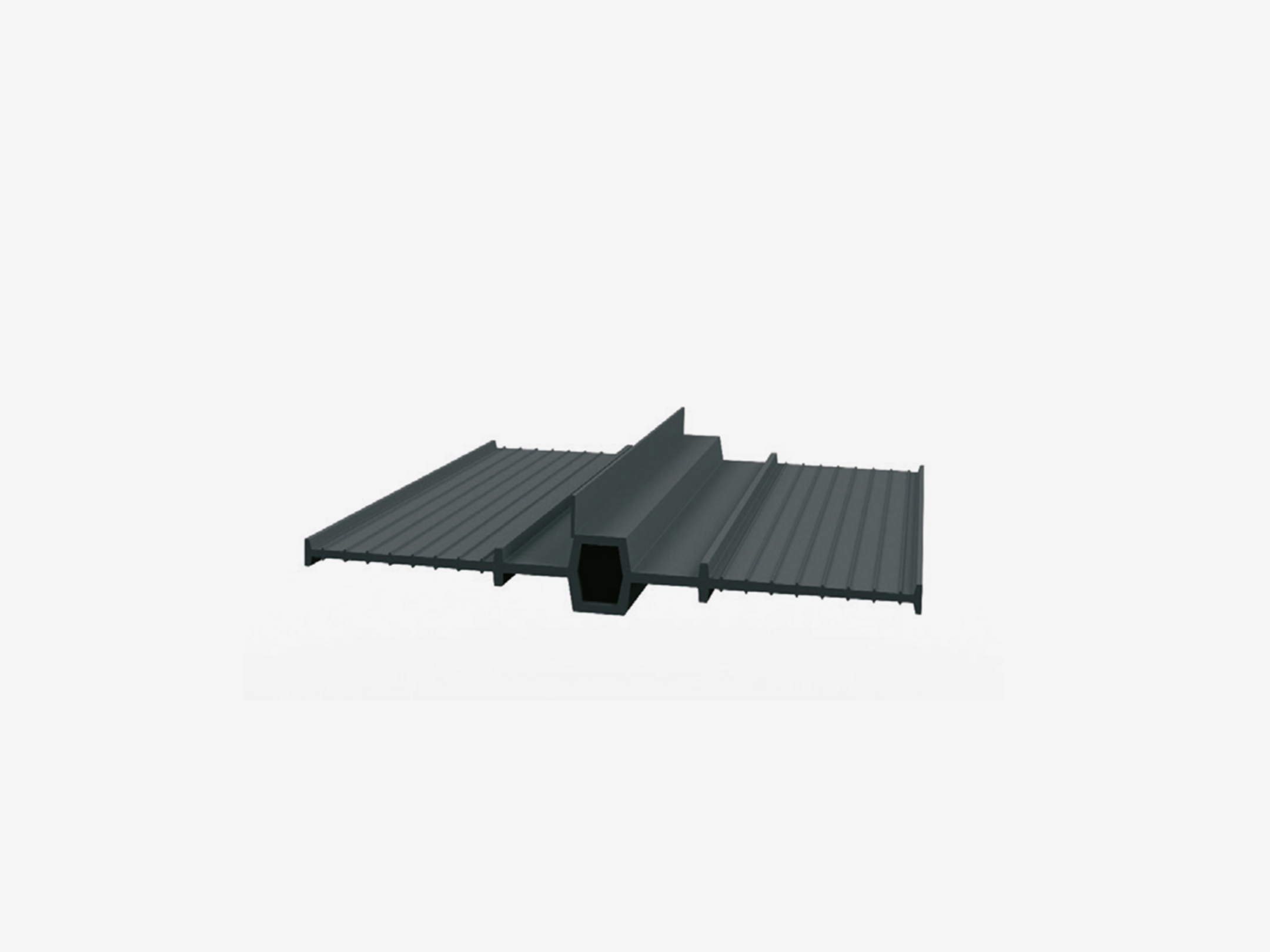

KUNEX® D

Dehnfugenband, PVC-P, innenliegend

Das innenliegende KUNEX® Dehnfugenband aus PVC-P dichtet Fugen in Betonbauwerken zuverlässig ab. Der Einbau erfolgt mittig im Betonquerschnitt. Die Fugenbänder nehmen Dehn- und Scherbewegungen auf und stehen gemäß DIN oder gemäß Werksnorm mit abP zur Verfügung. Auf Anfrage sind die DIN-Fugenbänder bitumenverträglich. Fugenbänder mit Breiten bis 320 mm können auf Wunsch mit Befestigungsösen einseitig oder beidseitig geliefert werden. Der Ösenabstand beträgt 200 mm. Die Befestigungsösen ersetzen die sonst erforderlichen Fugenbandklammern zur Befestigung der Fugenbänder.

Allgemeines bauaufsichtliches Prüfzeugnis: P-5143/478/13 MPA BS
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Werksnorm mit abP (nicht bitumenverträglich)

Artikel

Höhe Ankerrippe

B

Breite

Bandbreite

Breite Hohlkörper

Breite Dehnteil

Dicke Dehnteil

G

Gewicht je Lagermengeneinheit
  • 120500002728
    Kunex D150
    Höhe Ankerrippe
    15 mm
    Breite
    150 mm
    Bandbreite
    150 mm
    Breite Hohlkörper
    10 mm
    Breite Dehnteil
    55 mm
    Dicke Dehnteil
    3.5 mm
    Gewicht je Lagermengeneinheit
    1.120 kg
    Mehr Informationen
  • 120500002732
    Kunex D190
    Höhe Ankerrippe
    15 mm
    Breite
    190 mm
    Bandbreite
    190 mm
    Breite Hohlkörper
    10 mm
    Breite Dehnteil
    70 mm
    Dicke Dehnteil
    3.5 mm
    Gewicht je Lagermengeneinheit
    1.250 kg
    Mehr Informationen
  • 120500002735
    Kunex D240
    Höhe Ankerrippe
    15 mm
    Breite
    240 mm
    Bandbreite
    240 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    80 mm
    Dicke Dehnteil
    4 mm
    Gewicht je Lagermengeneinheit
    1.700 kg
    Mehr Informationen
  • 120500002741
    Kunex D320
    Höhe Ankerrippe
    15 mm
    Breite
    320 mm
    Bandbreite
    320 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    100 mm
    Dicke Dehnteil
    5 mm
    Gewicht je Lagermengeneinheit
    2.800 kg
    Mehr Informationen
  • 120500002750
    Kunex D500
    Höhe Ankerrippe
    20 mm
    Breite
    500 mm
    Bandbreite
    500 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    150 mm
    Dicke Dehnteil
    6 mm
    Gewicht je Lagermengeneinheit
    4.770 kg
    Mehr Informationen

DIN (nicht bitumenverträglich)

Artikel

Höhe Ankerrippe

B

Breite

Bandbreite

Breite Hohlkörper

Breite Dehnteil

Dicke Dehnteil

G

Gewicht je Lagermengeneinheit
  • 120500002737
    Kunex D240 DIN
    Höhe Ankerrippe
    15 mm
    Breite
    240 mm
    Bandbreite
    240 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    80 mm
    Dicke Dehnteil
    4 mm
    Gewicht je Lagermengeneinheit
    1.750 kg
    Mehr Informationen
  • 120500002743
    Kunex D320 DIN
    Höhe Ankerrippe
    15 mm
    Breite
    320 mm
    Bandbreite
    320 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    100 mm
    Dicke Dehnteil
    5 mm
    Gewicht je Lagermengeneinheit
    2.600 kg
    Mehr Informationen
  • 120500002752
    Kunex D500 DIN
    Höhe Ankerrippe
    20 mm
    Breite
    500 mm
    Bandbreite
    500 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    150 mm
    Dicke Dehnteil
    6 mm
    Gewicht je Lagermengeneinheit
    4.770 kg
    Mehr Informationen

DIN BV (bitumenverträglich)

Artikel

Höhe Ankerrippe

B

Breite

Bandbreite

Breite Hohlkörper

Breite Dehnteil

Dicke Dehnteil

G

Gewicht je Lagermengeneinheit
  • 120500002738
    Kunex D240 DIN BV
    Höhe Ankerrippe
    15 mm
    Breite
    240 mm
    Bandbreite
    240 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    80 mm
    Dicke Dehnteil
    4 mm
    Gewicht je Lagermengeneinheit
    1.750 kg
    Mehr Informationen
  • 120500002744
    Kunex D320 DIN BV
    Höhe Ankerrippe
    15 mm
    Breite
    320 mm
    Bandbreite
    320 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    100 mm
    Dicke Dehnteil
    5 mm
    Gewicht je Lagermengeneinheit
    2.600 kg
    Mehr Informationen
  • 120500002753
    Kunex D500 DIN BV
    Höhe Ankerrippe
    20 mm
    Breite
    500 mm
    Bandbreite
    500 mm
    Breite Hohlkörper
    20 mm
    Breite Dehnteil
    150 mm
    Dicke Dehnteil
    6 mm
    Gewicht je Lagermengeneinheit
    4.770 kg
    Mehr Informationen

Details

  • Allgemeines bauaufsichtliches Prüfzeugnis: P-5143/478/13 MPA BS

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information KUNEX®

    Technische Information für KUNEX® Fugenbänder aus PVC-P, TPE Fugenbänder, ABS Arbeitsfugen, ABS Dehnfugen, Klemmfugenband, Sternrohre, Mauerkragen sowie Formteile und Zubehör

    PDF, 5 MB

    de en

  • AbP KUNEX® Fugenbänder

    Allgemeines bauaufsichtliches Prüfzeugnis

    PDF, 1 MB

    de
    Download

  • Bestellblatt KUNEX® Übersicht (BK00)

    Bestellblatt

    PDF, 162 KB

    en
    Download

  • Bestellblatt KUNEX® Übersicht (BK00)

    Bestellblatt

    PDF, 161 KB

    de
    Download

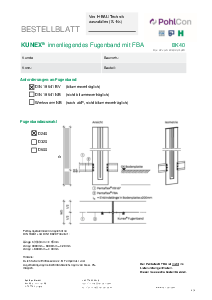

  • Bestellblatt KUNEX® innenliegendes Fugenband mit FBA (BK40)

    Mit diesem Bestellformular können Sie Ihre Bestellung einfach und bequem am Bildschirm eintragen, abspeichern und uns per E-Mail, Fax oder Brief zusenden. Gerne nehmen wir Ihre Anfragen und Bestellungen auch persönlich per Telefon entgegen.

    PDF, 185 KB

    de
    Download

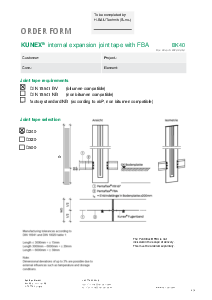

  • Bestellblatt KUNEX® innenliegendes Fugenband mit FBA (BK40)
