KLUGS

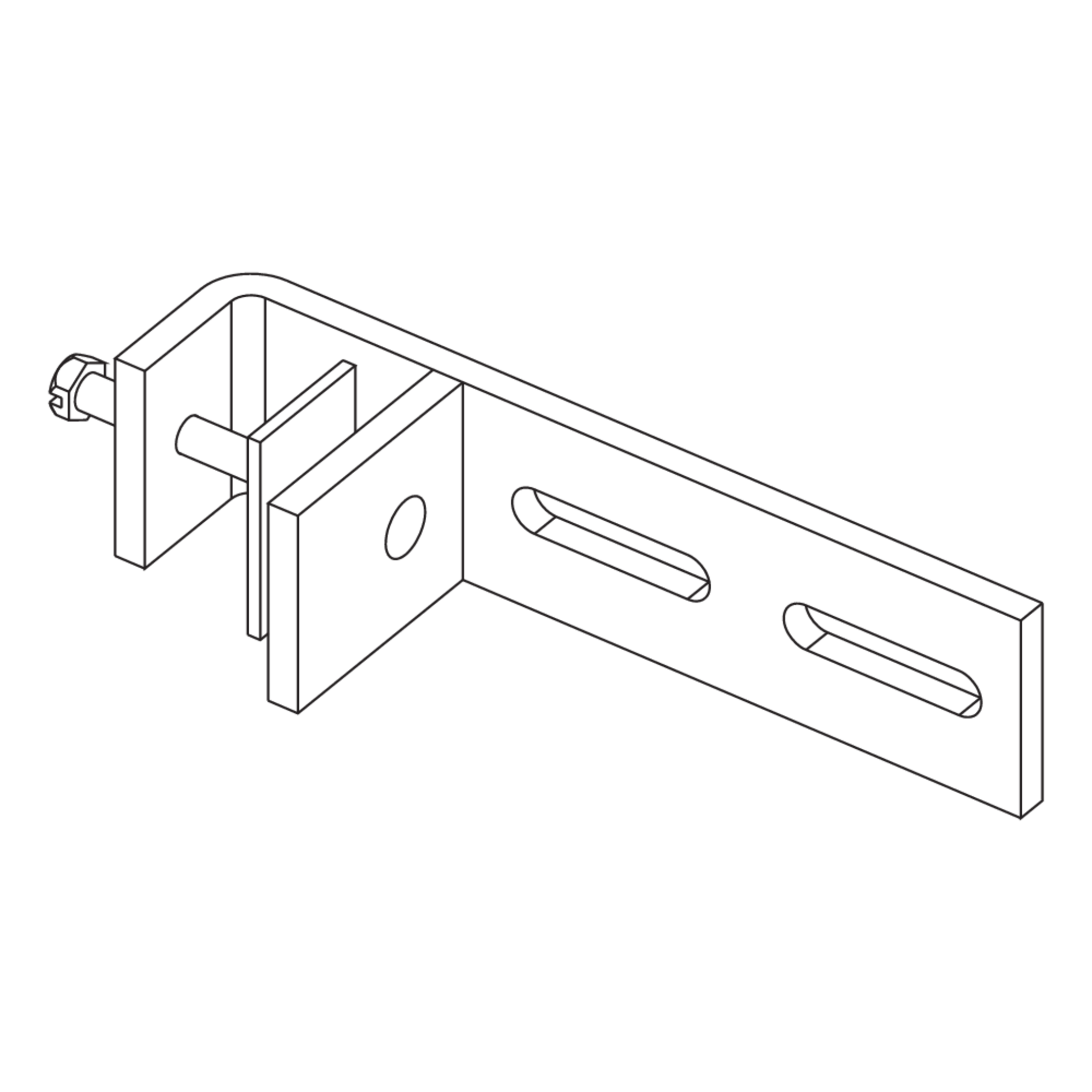

Klemmbefestigung universal, geschweißt, senkrecht

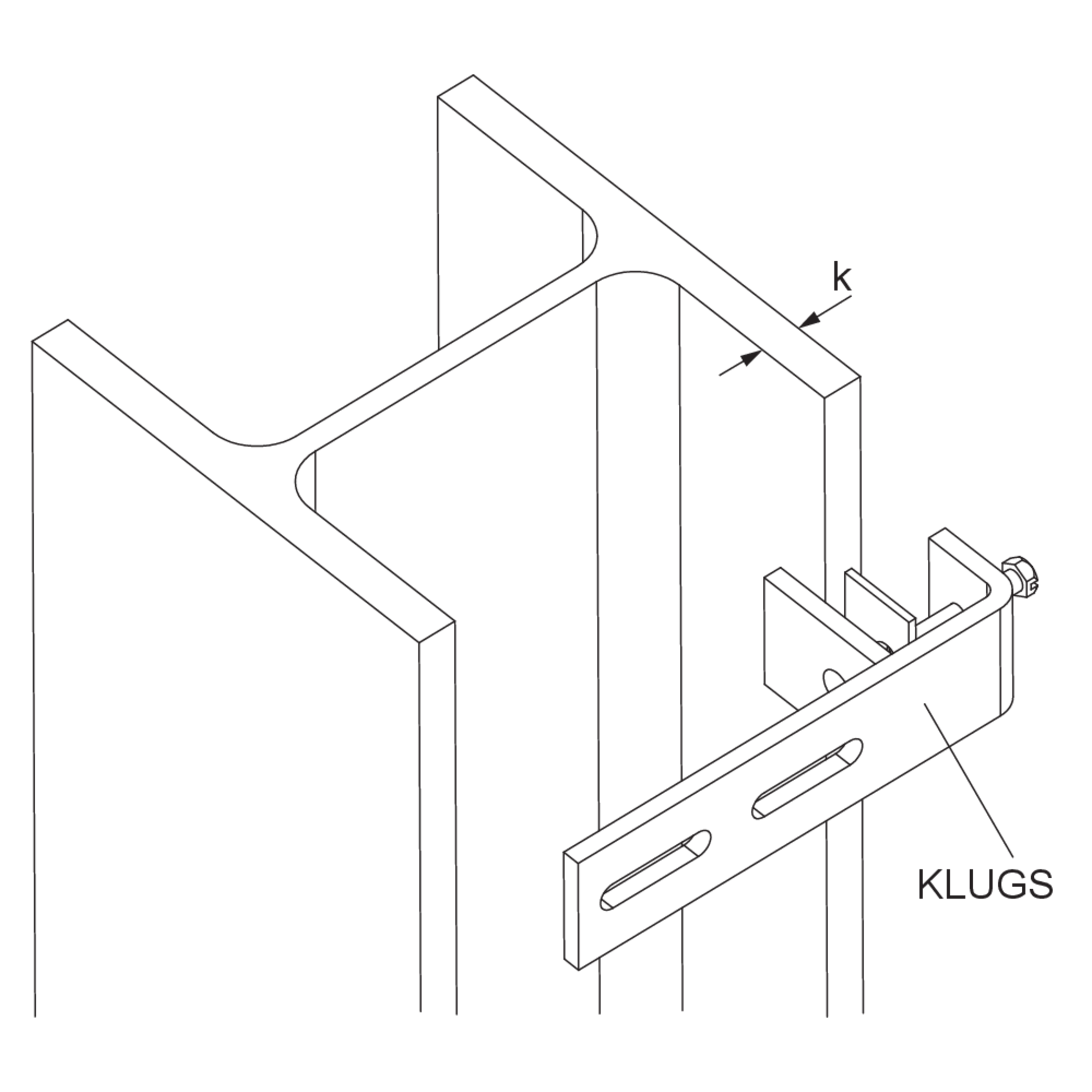

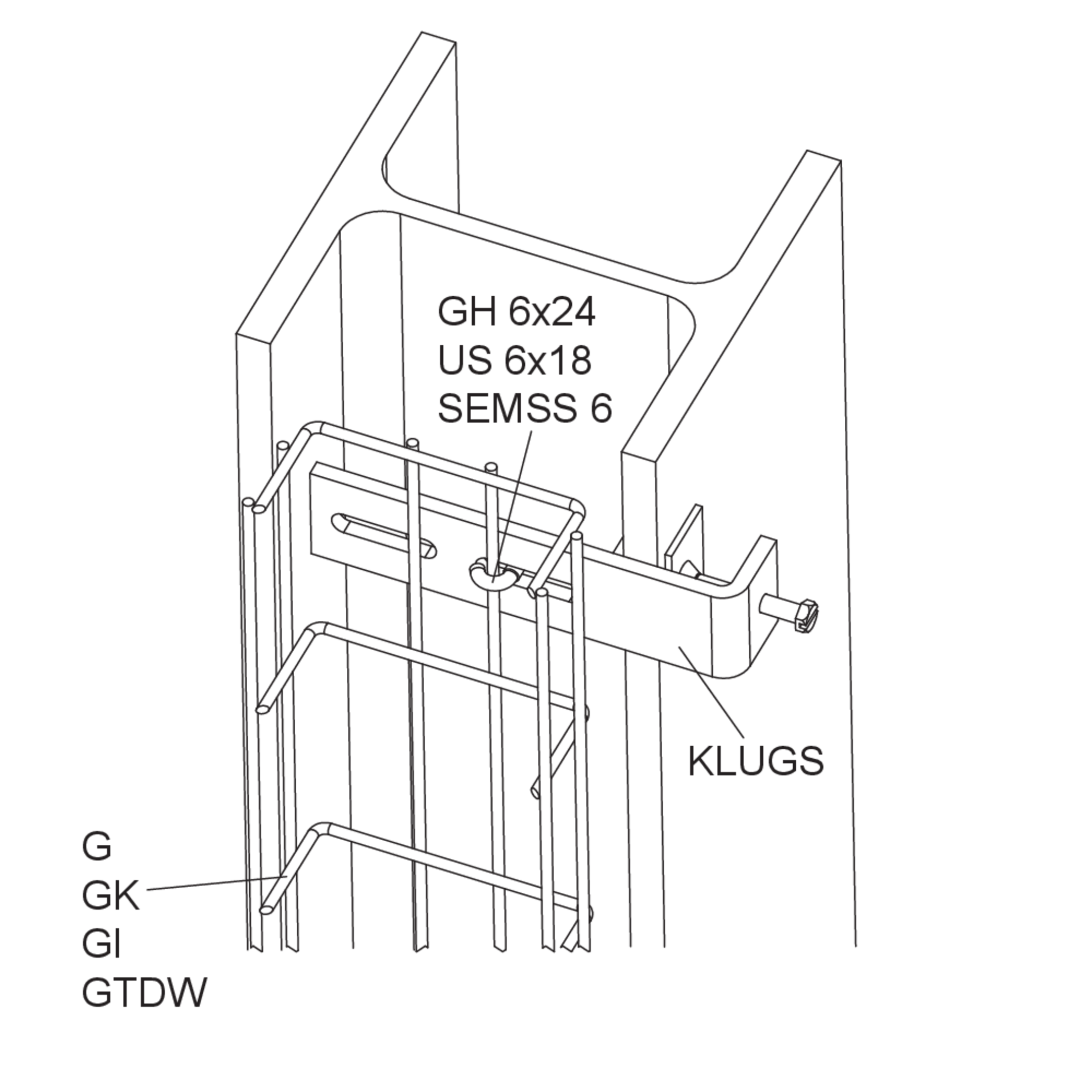

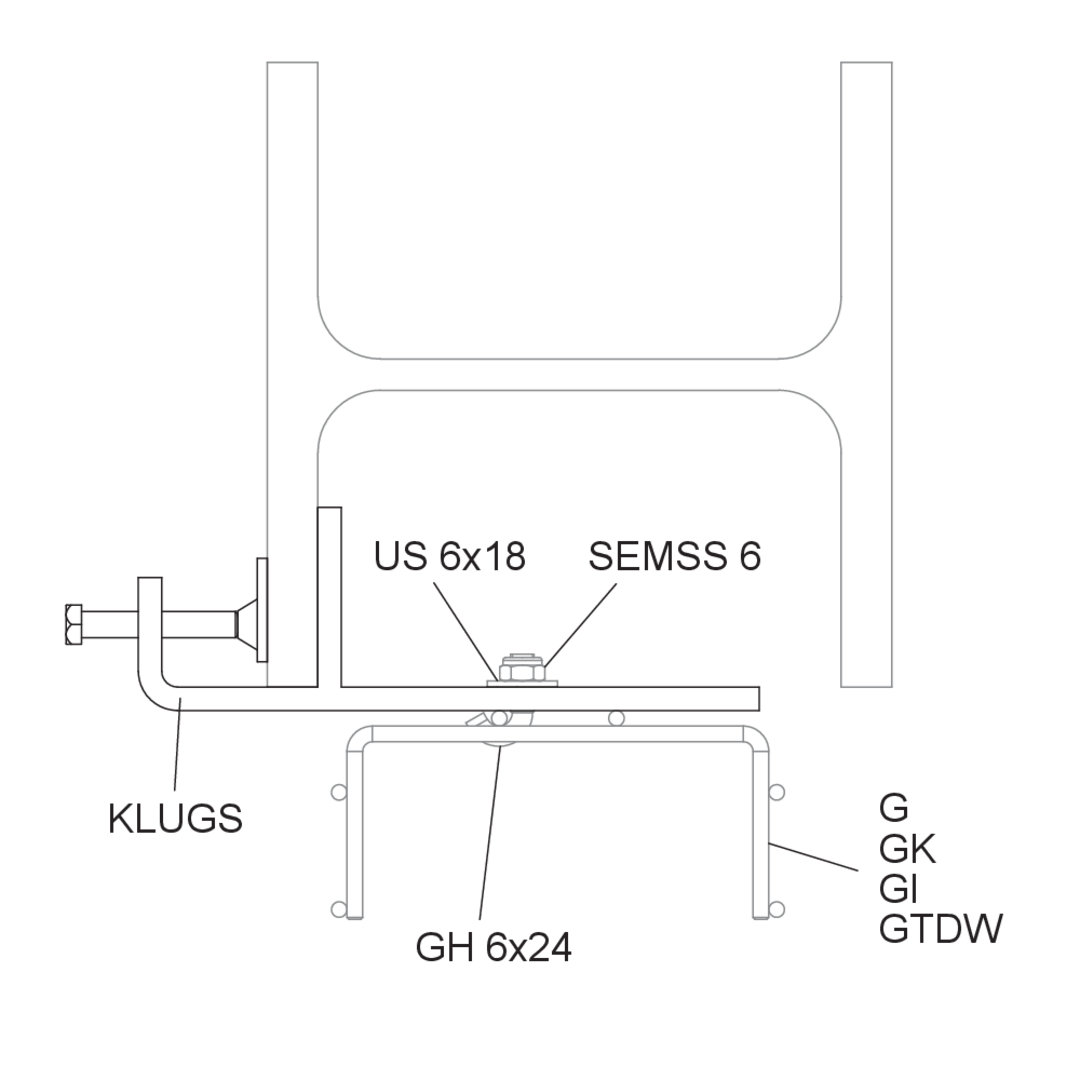

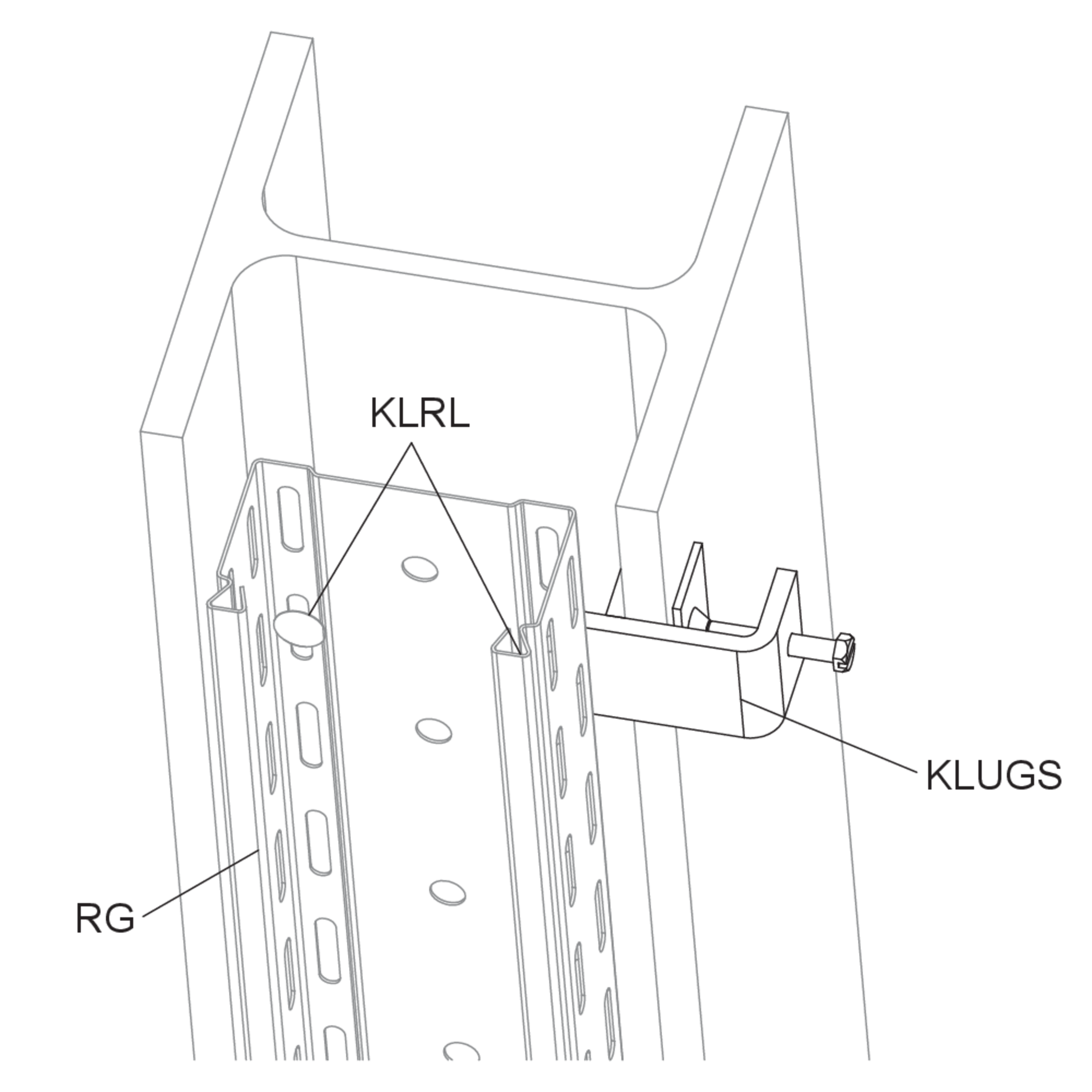

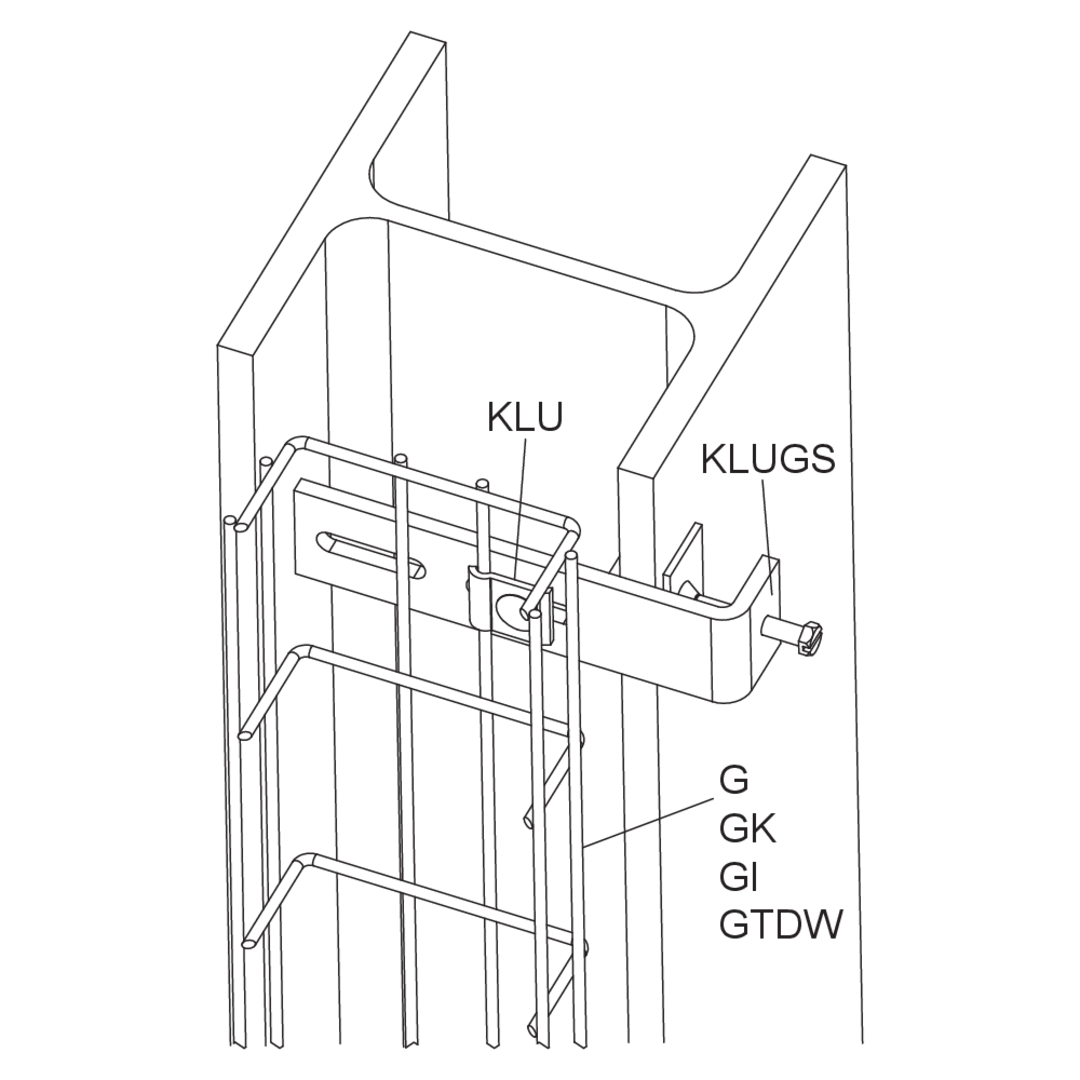

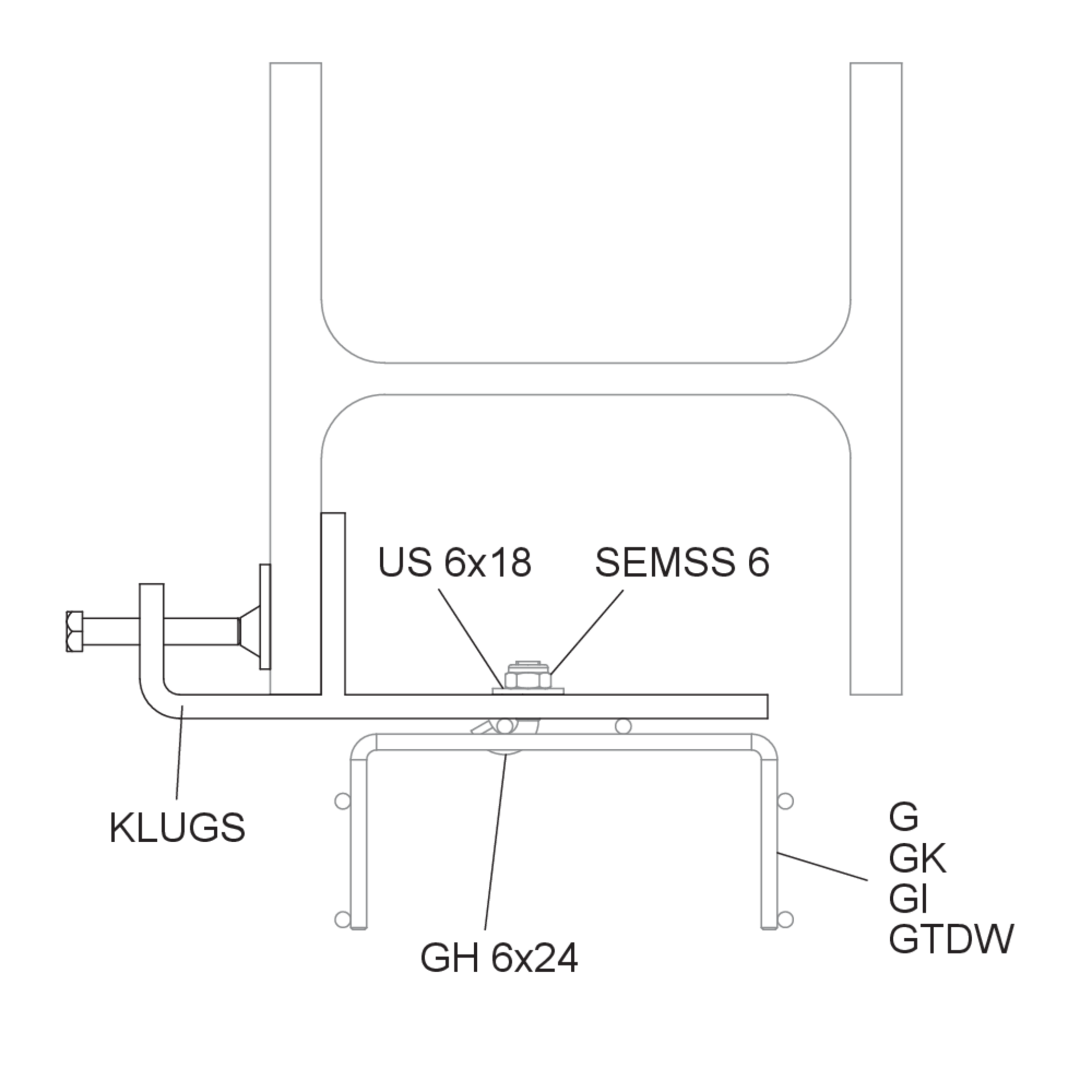

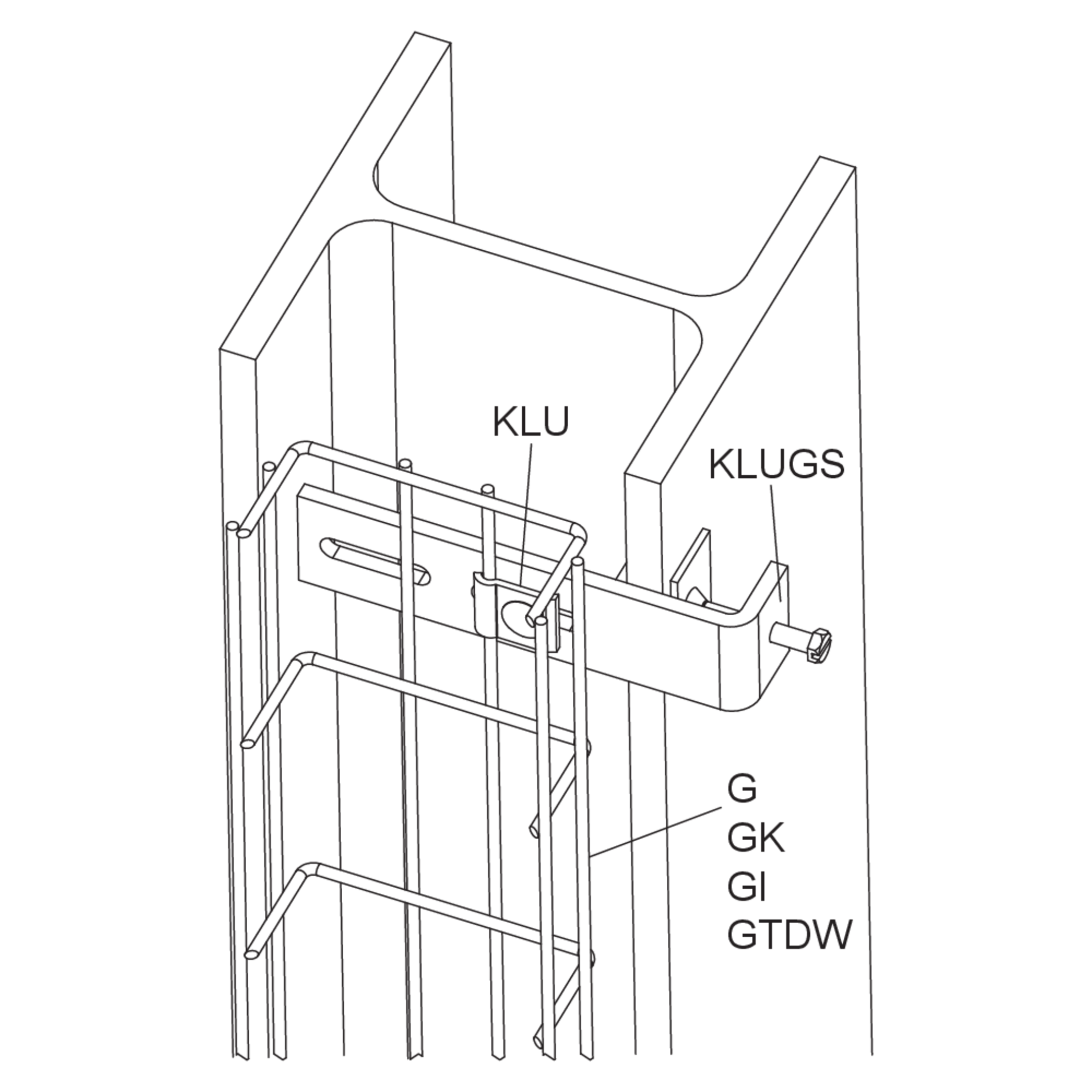

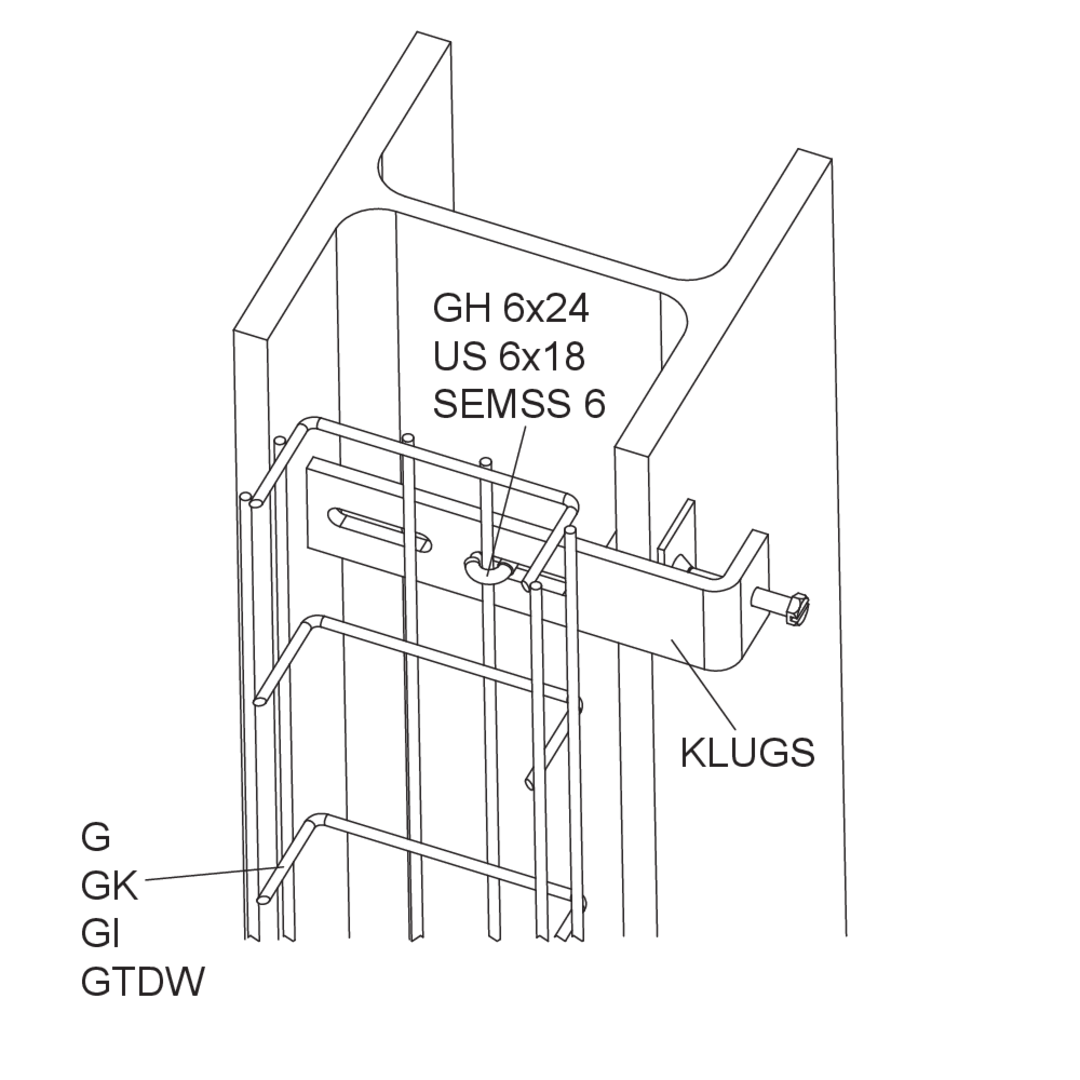

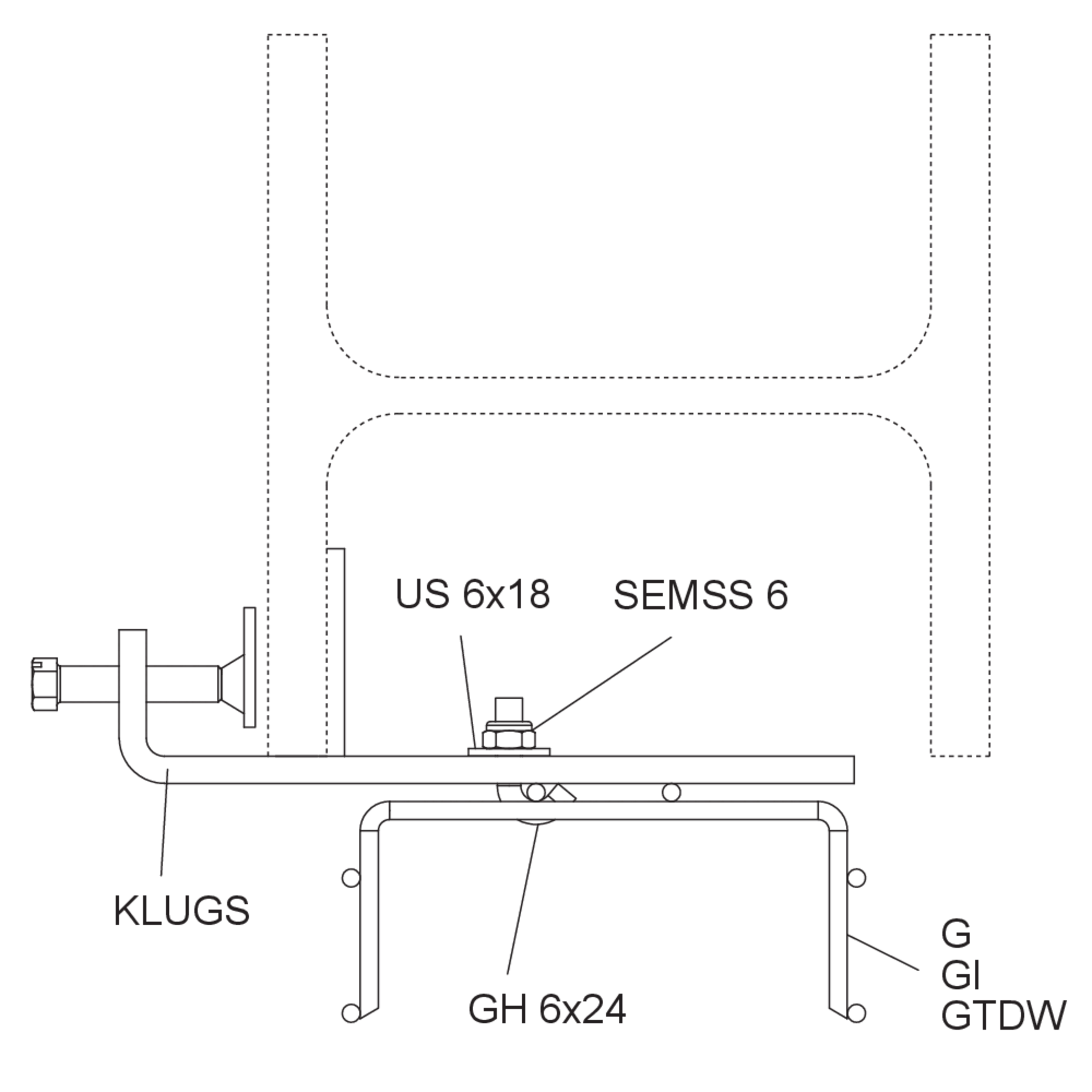

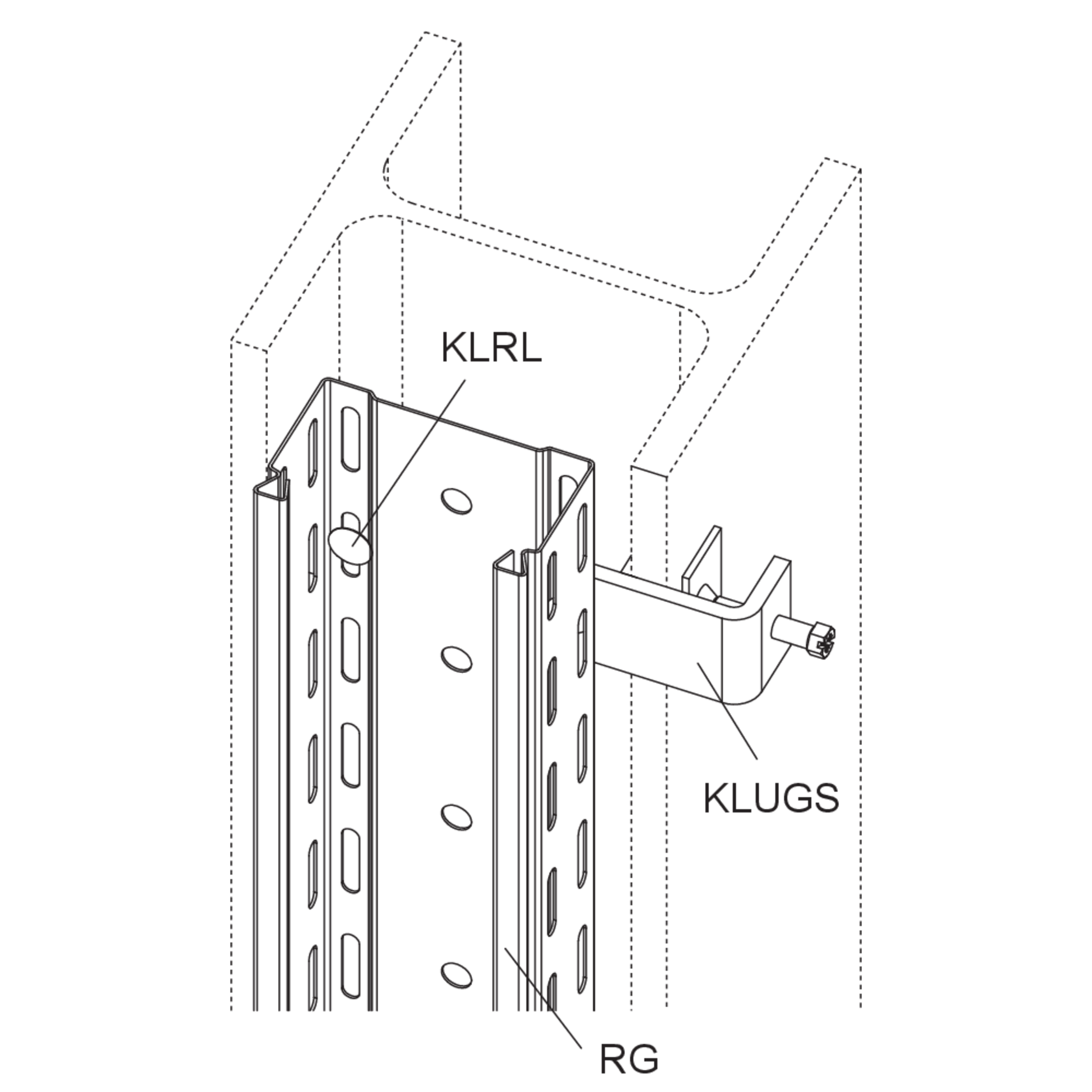

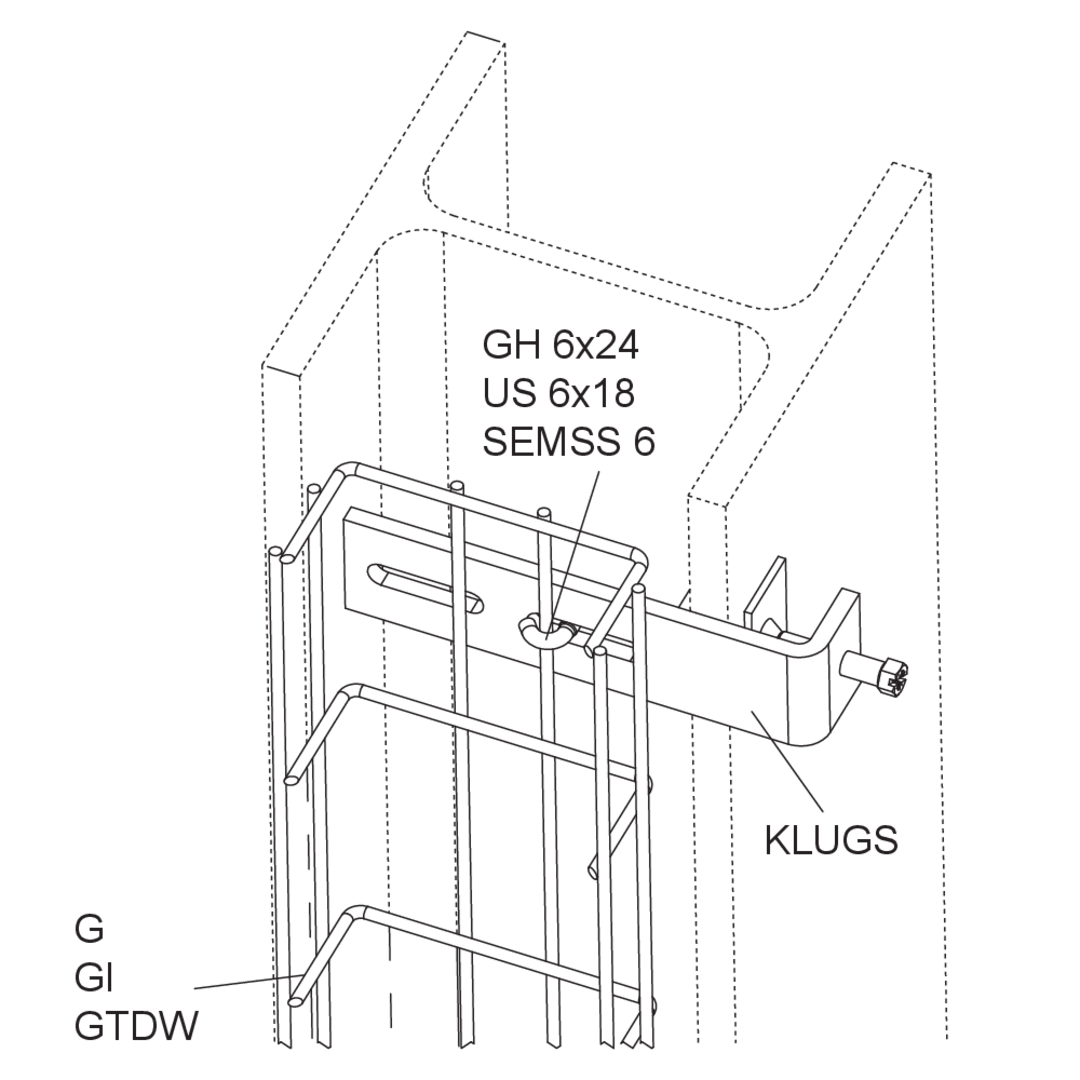

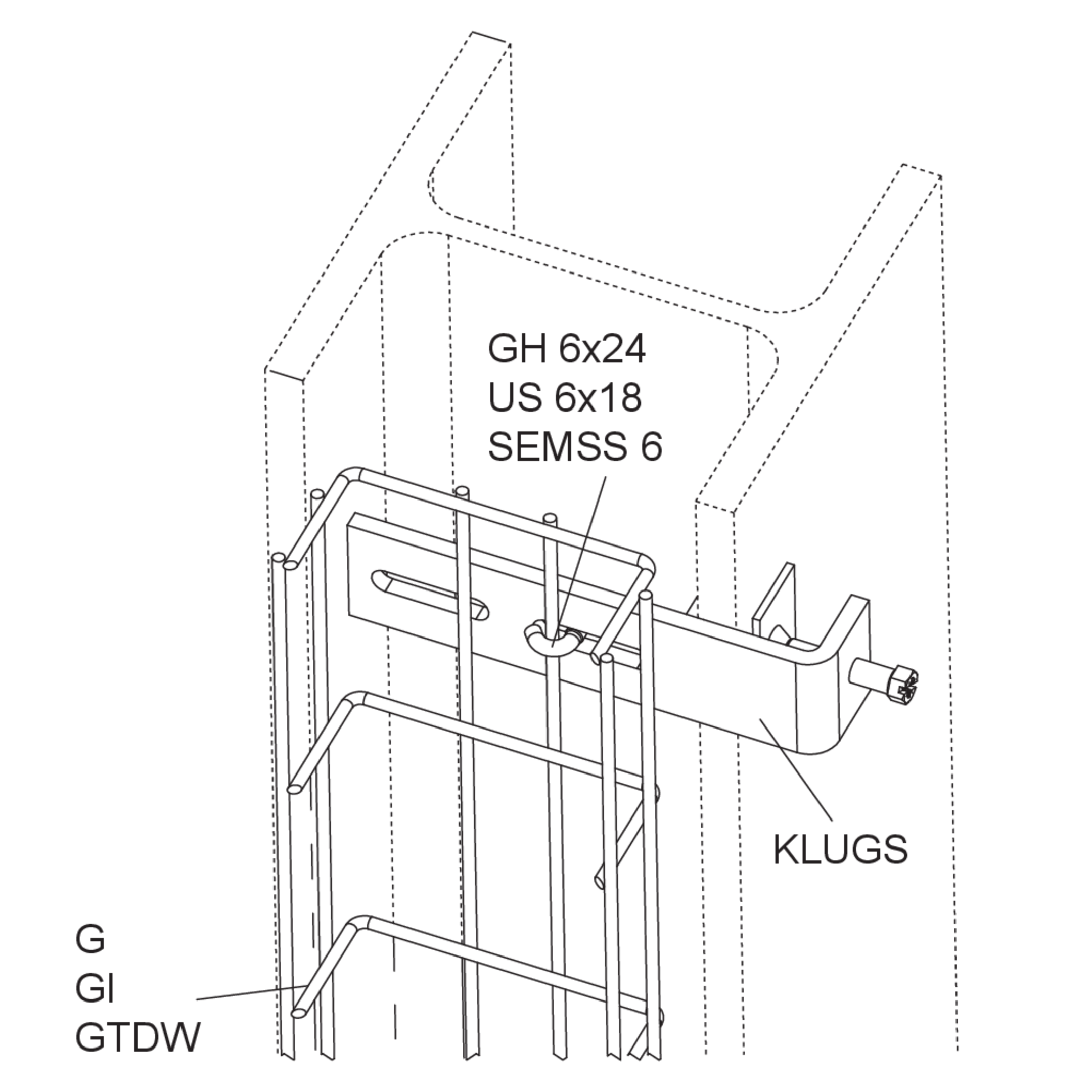

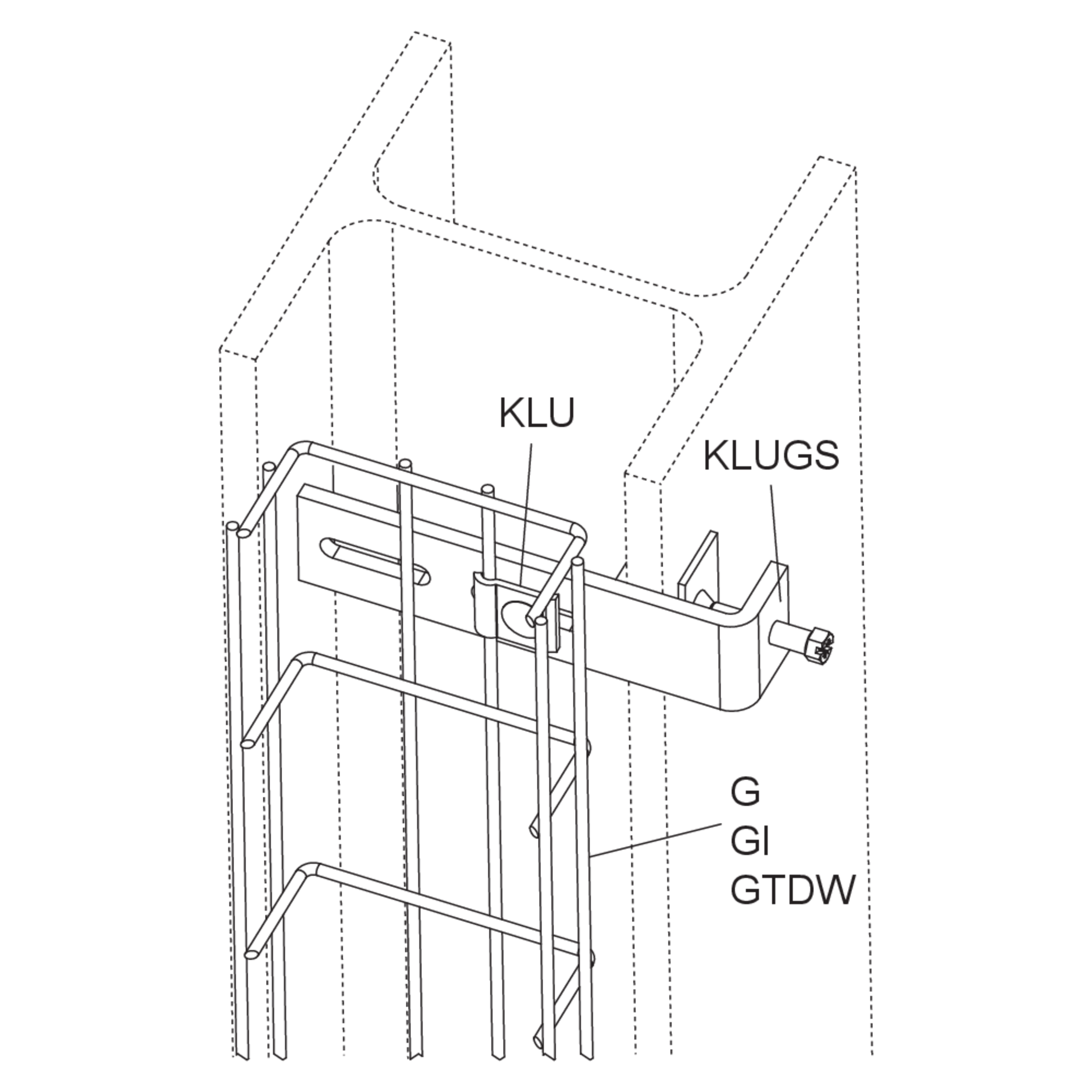

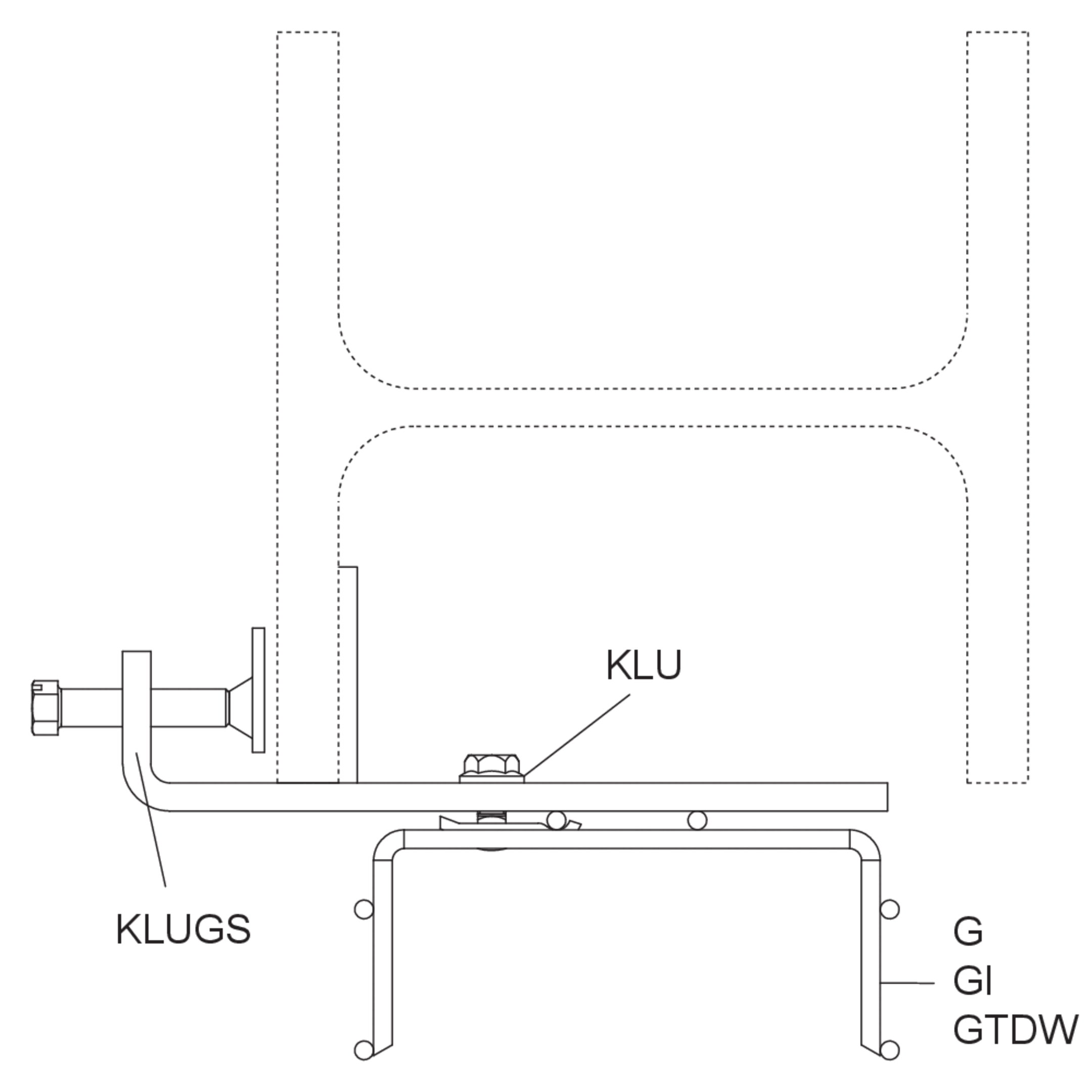

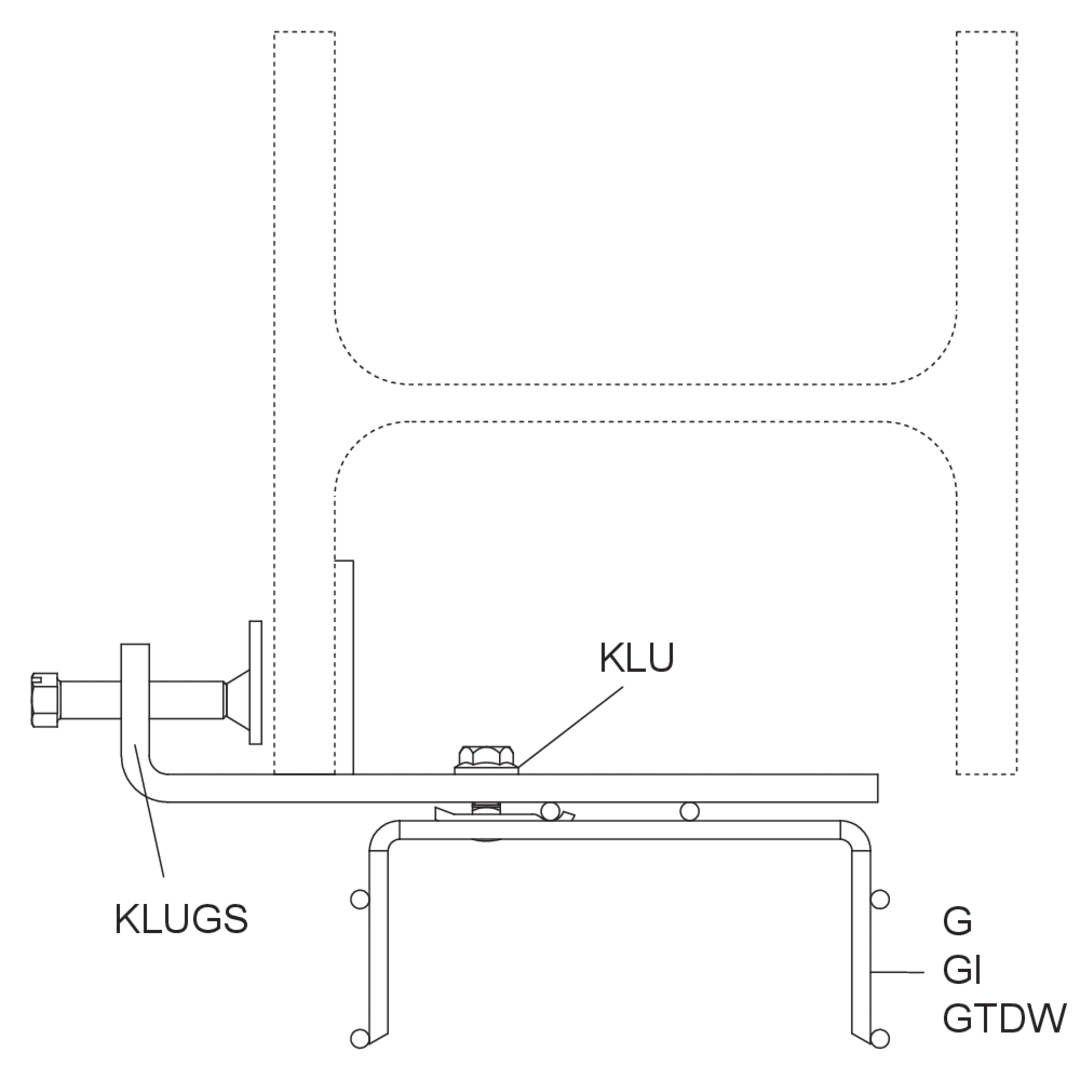

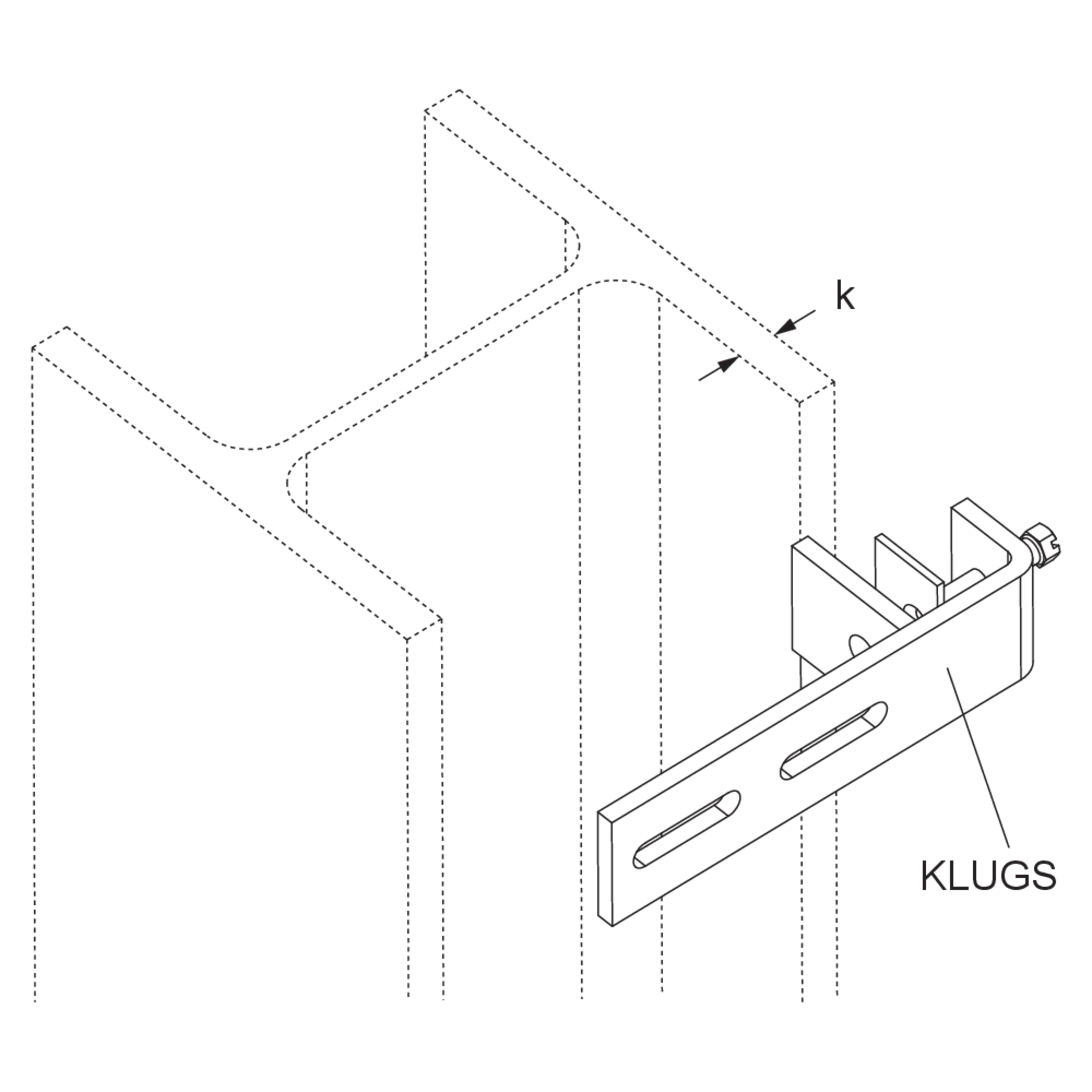

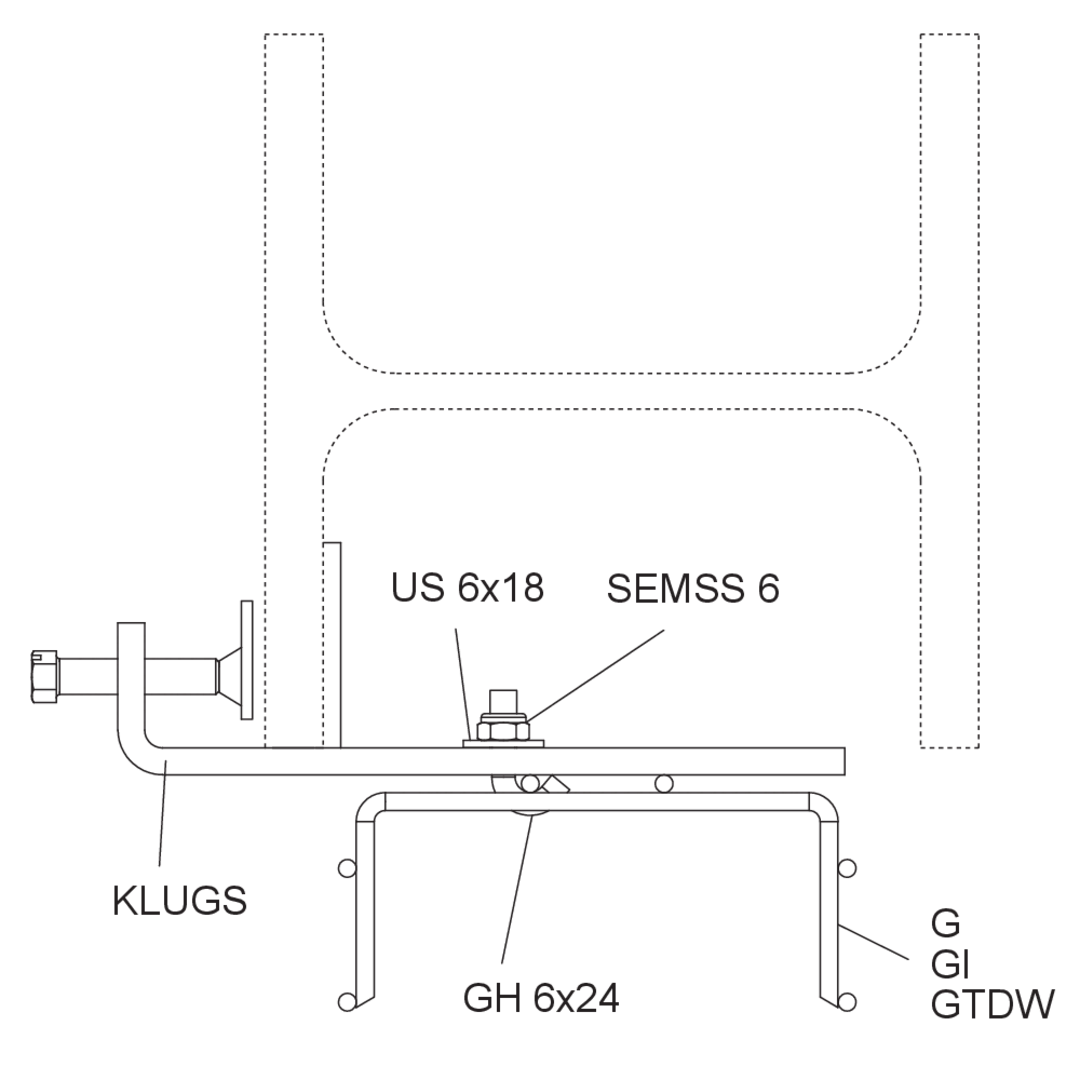

Die geschweißte Klemmbefestigung KLUGS dient der Befestigung von Gitterbahnen und Kabelrinnen an senkrecht verlaufenden Stahlträgern. Das zu verwendende Anzugsdrehmoment beträgt 10 Nm. Der Klemmbereich erstreckt sich von 3 - 31 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

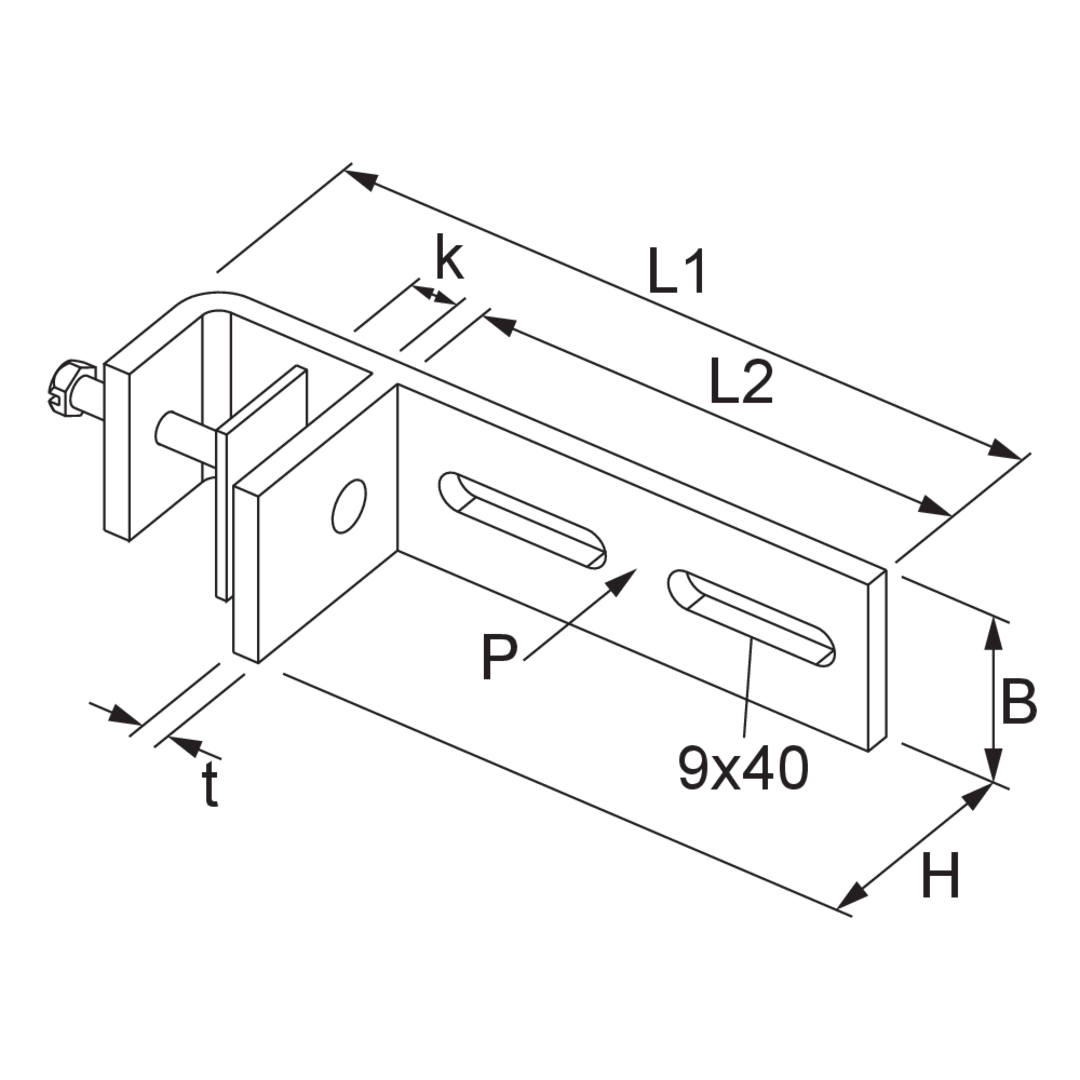

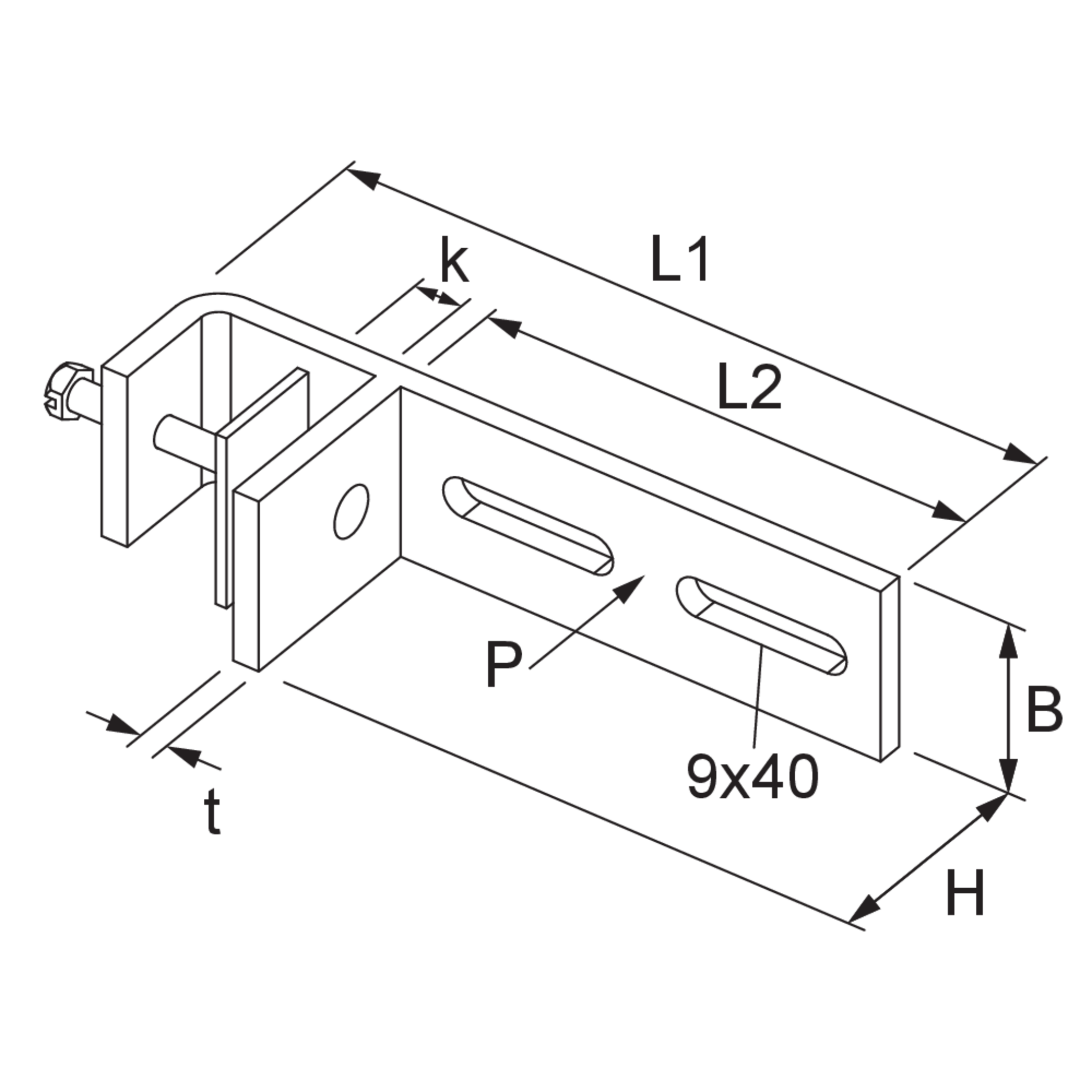

Artikel

H

Höhe

B

Breite

L1

Länge 1

L2

Länge 2

t

Materialstärke

M

Drehmoment

k

Klemmbereich

G

Gewicht je Lagermengeneinheit

  • KLUGS 10F
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    163 mm
    Länge 2
    113 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.465 kg
    Mehr Informationen
  • KLUGS 20F
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    268 mm
    Länge 2
    218 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.643 kg
    Mehr Informationen
  • KLUGS 30F
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    373 mm
    Länge 2
    323 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.820 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

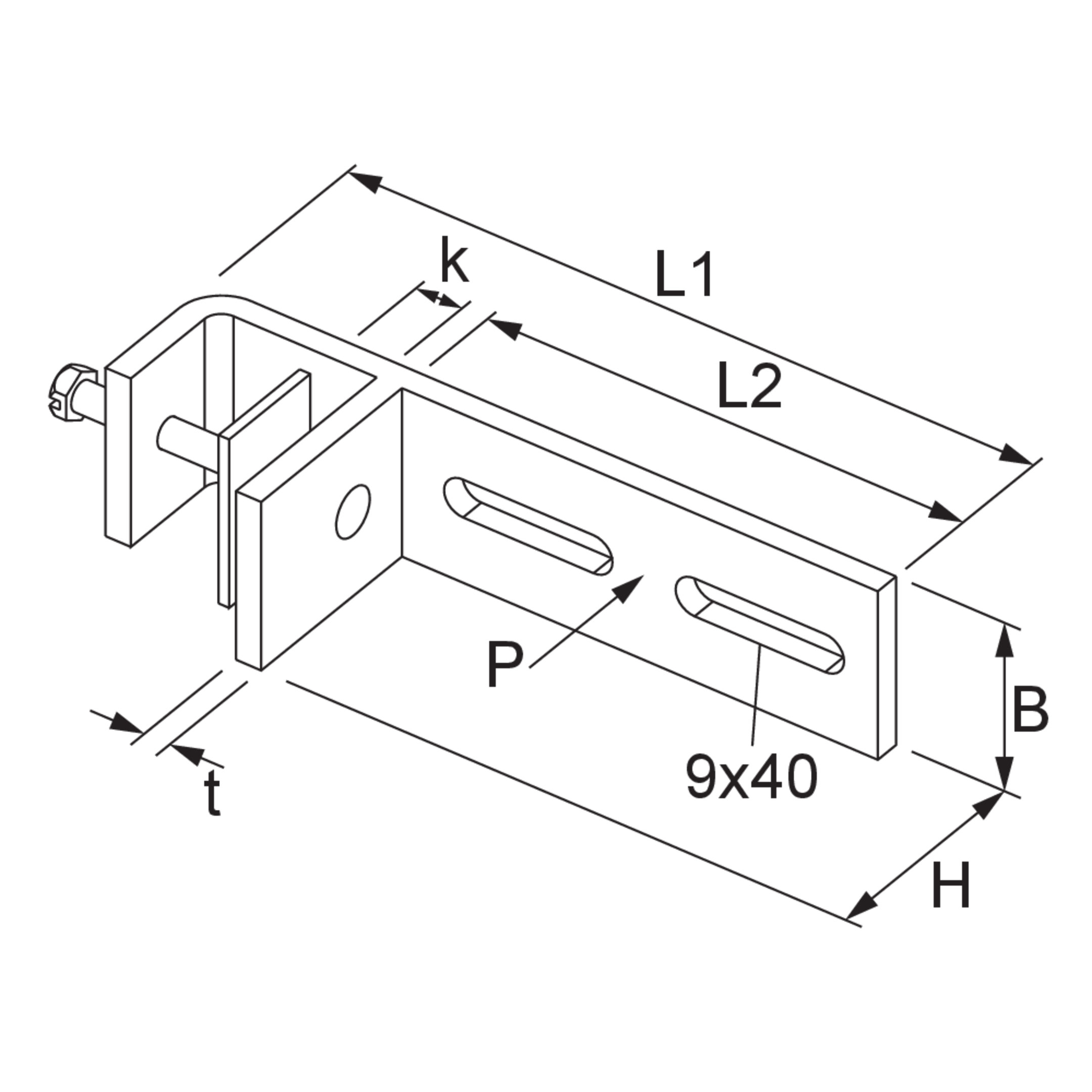

Artikel

H

Höhe

B

Breite

L1

Länge 1

L2

Länge 2

t

Materialstärke

M

Drehmoment

k

Klemmbereich

G

Gewicht je Lagermengeneinheit

  • KLUGS 10E
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    163 mm
    Länge 2
    113 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.440 kg
    Mehr Informationen
  • KLUGS 20E
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    268 mm
    Länge 2
    218 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.610 kg
    Mehr Informationen
  • KLUGS 30E
    Klemmbefestigung universal
    Höhe
    52 mm
    Breite
    40 mm
    Länge 1
    373 mm
    Länge 2
    323 mm
    Materialstärke
    6.00 mm
    Drehmoment
    10 Nm
    Klemmbereich
    3 - 31 mm
    Gewicht je Lagermengeneinheit
    0.778 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

BIM- und CAD-Daten

    BIM Daten KTS-Befestigungszubehör (Revit)

    BIM-Daten

    • de

    • en

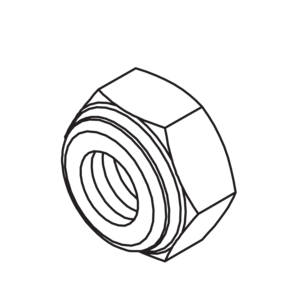

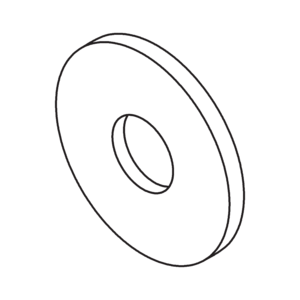

Inklusivzubehör
