KATBS

T-Stoß-Verbinder-Blech, seitlich

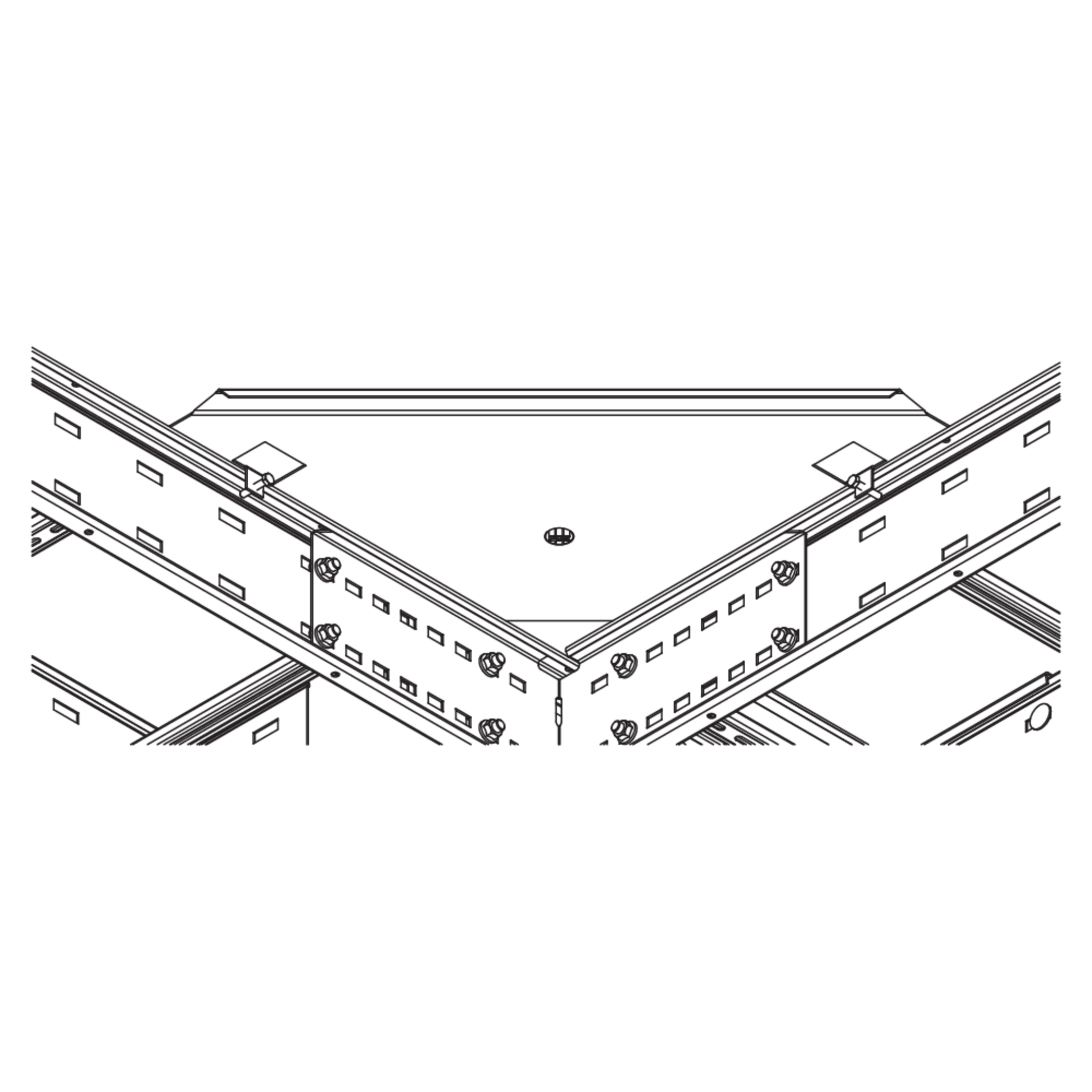

Das T-Stoß-Verbinder-Blech seitlich KATBS dient dem Kabelschutz an nicht ausgeschnittenen T-Verbindungen von RG, LGG und WPL/WPR, um eine kabelschonende Verlegung zu ermöglichen. Hiermit werden Leitungen ohne scharfe Kanten über den Holm des Kabeltragsystems geführt. Das Blech wird auf den Holm gelegt und mit Sechskantschraube(n) SES verschraubt.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

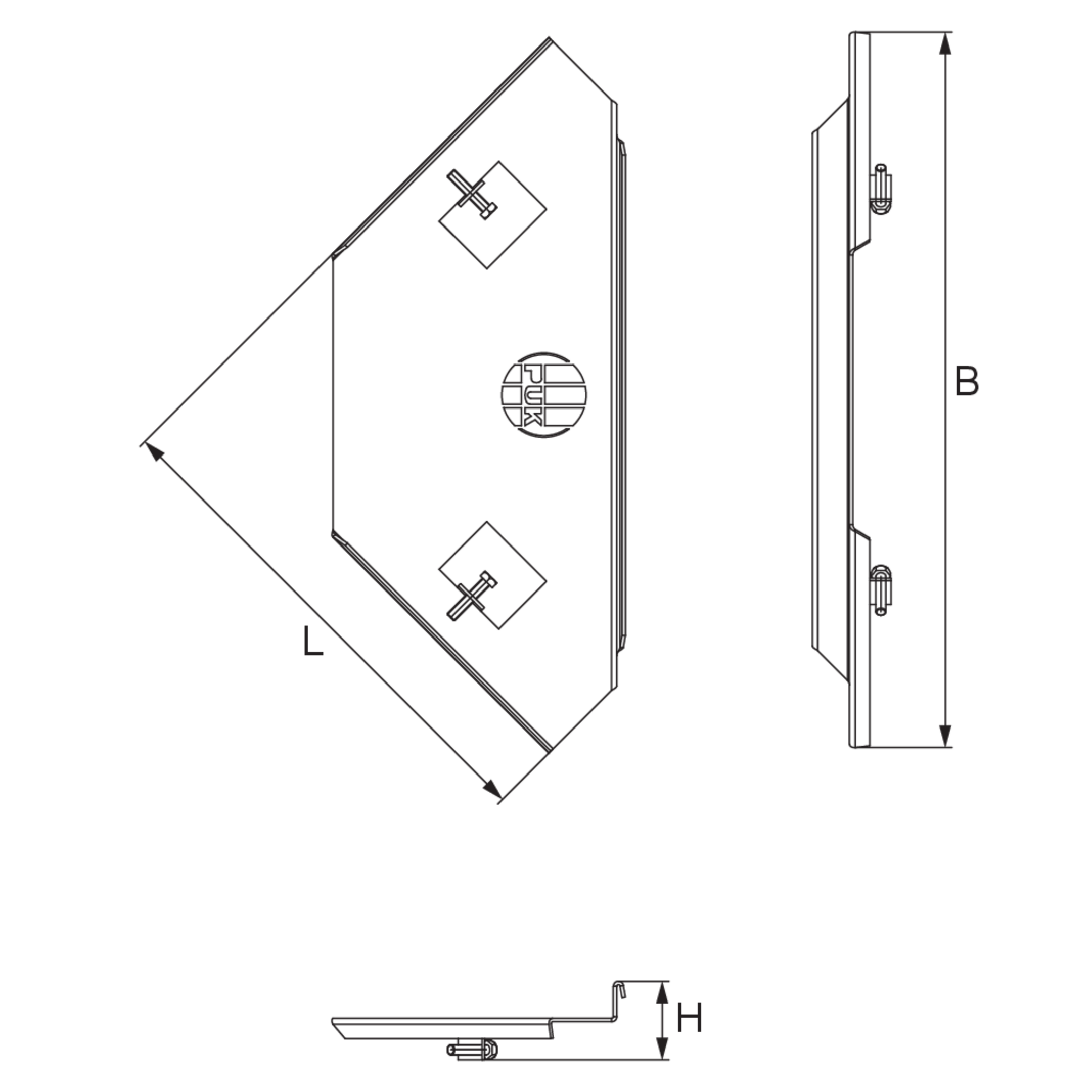

Artikel

H

Höhe

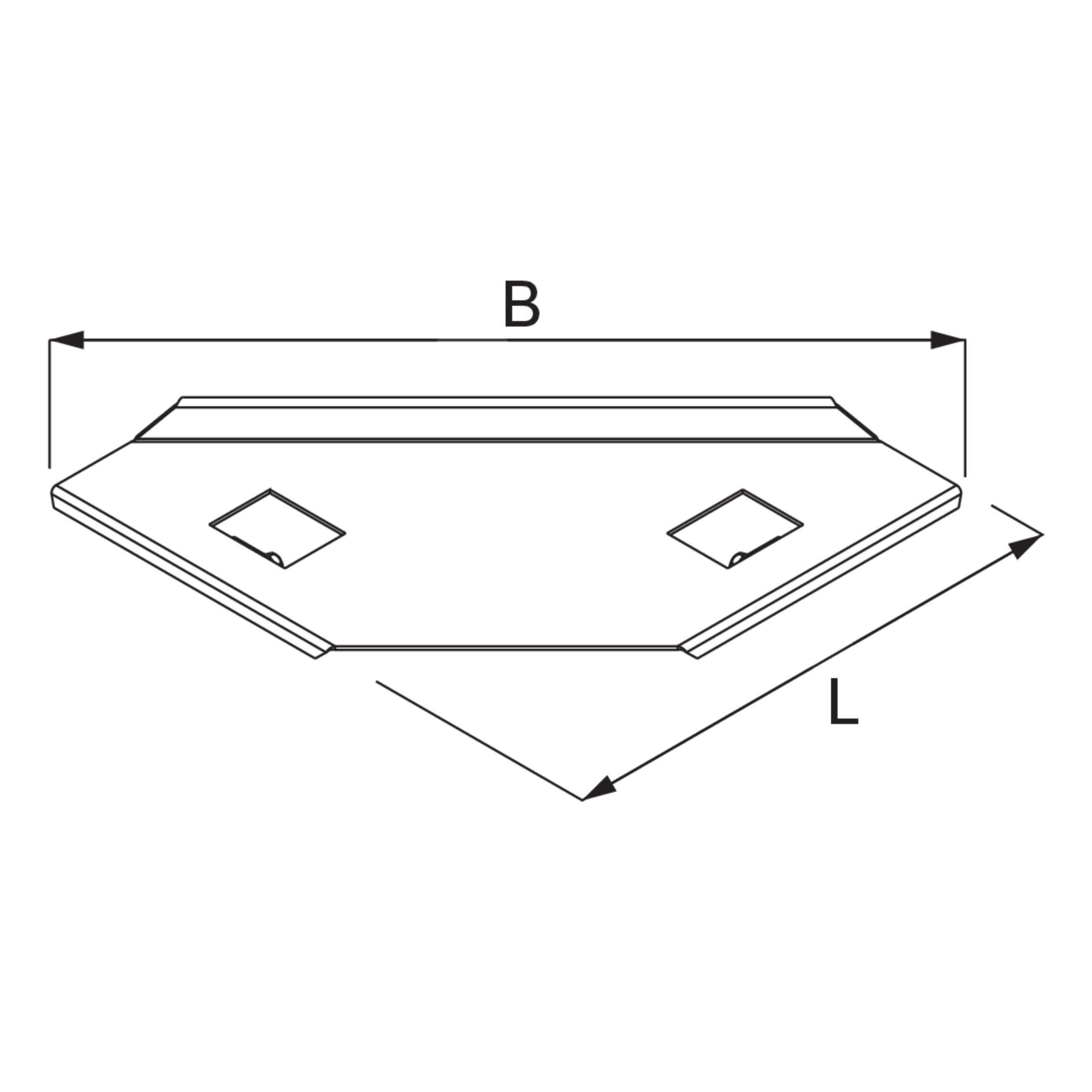

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • KATBS-300S
    Kabel T-Stoß Blech Seite
    Höhe
    34 mm
    Breite
    436 mm
    Länge
    300 mm
    Materialstärke
    2 mm
    Gewicht je Lagermengeneinheit
    1.007 kg
    Inklusivzubehör
    Mehr Informationen
  • KATBS-500S
    Kabel T-Stoß Blech Seite
    Höhe
    34 mm
    Breite
    719 mm
    Länge
    500 mm
    Materialstärke
    2 mm
    Gewicht je Lagermengeneinheit
    2.633 kg
    Inklusivzubehör
    Mehr Informationen
